当之无愧的Z170板皇！华硕ROG M8E评测

　　想必诸君皆知，自Z170芯片组发布至今，华硕旗下高端子品牌玩家国度（ROG）已然推出了六款ROG Z170系列主板，分别为M8H、M8H/Alpha、M8I、M8G、M8R、M8E，主打高端，产品定位全面，各式板型可谓是应有尽有；而以EXTREME作型号的无疑是该系列中的扛鼎产品，当之无愧的华硕板皇！作为该系列中身形最大（E-ATX板型）的老大哥ROG MAXIMUS VIII EXTREME有何德何能坐稳这第一把交椅呢？这正是笔者今日所要和各位探讨的。

华硕 Maximus VIII Extreme参考价：读取中...图片 点评 报价参数概览

●RGB败家之眼灯效，OC Panel II绝无仅有

　　ROG MAXIMUS VIII EXTREME依然采用了黑色为主红色为辅的经典ROG产品外观设计，只不过红色更多的是起到点缀作用，硕大的供电模块和南桥散热片表面采用了拉丝工艺，灯光下呈现一种亚灰色的状态，科技感十足。当然以EXTREME作为型号的产品最令人记忆犹新的莫过于自带的OC Panel超频控制器了，到如今已是第二代，两者放在一起自成一派，相得益彰。

扩展插槽

 　　扩展插槽部分，M8E提供了4条PCIE 3.0 x16插槽（其中三条CPU直连，1条走南桥通道）和2条PCI-Express 3.0 x1插槽（还是走南桥），实打实的支持4路N卡SLI和A卡交火，可以说把Z170芯片组的大总线数量优势发挥得淋漓尽致。

M.2接口

　　M.2 插槽被设计在了南桥芯片下方，走PCI-E 3.0x4通道，理论带宽高达32Gb/s，支持PCI-E 3.0x4并且最大支持22110超长尺寸的M.2 SSD。

U.2 SSD+STAT-E+SATA 3

　　与近期推出的M8H/Alpha不同的是，ROG M8E在保留了两个SATA-E接口的同时增设了一个U.2 SSD接口，一样走的是PCI-E 3.0×4通道，并支持最新的NVMe技术，提供更低的延时、功耗以及更高的IOPS。旁边还有4个SATA Ⅲ接口，总之，磁盘接口这块，任你有多少装满高清无码大片的硬盘都管够！笑~

I/O接口部分

　　I/O背板方面，提供了HDMI 1.4b和DP 1.2接口各一，4xUSB3.0和4xUSB3.1 Gen2接口（这里需要特别说明的是，图中左侧两个红色接口为USB3.1 Type-A，采用的是祥硕ASM1142解决方案，共享10Gb/s带宽，右侧两个红色接口采用的则是Intel USB3.1解决方案，共享32Gb/s带宽，而且其中一个为USB3.1 Type-C接口，正反可插）、1个RJ-45网线接口、5个音频输入输出接口，除此之外还有一个光纤音频输出口、一个PS/2键鼠通用接口、一个BIOS切换按钮，以及一个清空CMOS按钮。这两个按钮可以说是今年玩家国度主板上的标配了，我们在M8H和M8H/A上都可以找到它们的影子。

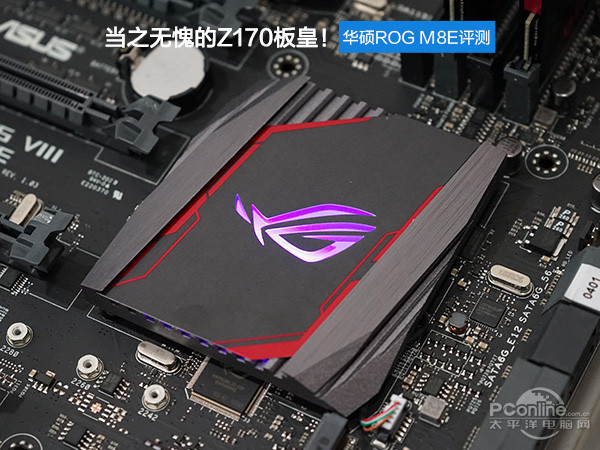

败家之眼Logo RGB灯效

　　作为整片主板的颜值担当，M8E的RGB炫彩Logo呼吸灯虽然只存在于南桥散热片之上，但无疑是点睛之笔。灯多则泛滥，笔者认为这样的点缀恰到好处。虽然已不是第一次见（之前在M8H及M8H/A都有），但还是觉得这款灯效相当养眼。配合主板自带的灯效调节软件不但可以支持1680万色灯效调节，还具备6种灯效模式，如伴随音乐律动的闪烁效果和体现CPU温度的灯光变化等，为MOD更添色彩。

　　价格方面，作为本年度ROG M8X系列的扛鼎之作，售价自然是不便宜的，笔者看了一下天猫的华硕官方旗舰店报价要4399元，其他店家也普遍是这个价格。产品定位自是不必多说了，如此这般的顶级产品自然是为极限超频玩家和顶级游戏平台而准备的。

[page]

●拆解：双供电主控芯片、Intel USB3.1亮点多


CPU供电部分

　　华硕 ROG M8E的CPU供电部分可以说是整片主板最出彩的地方之一，采用了13相Extreme Engine Digi极致供电设计，配合10K黑金电容、粉末化超合金电感、NexFET晶体管和OptiMOS源极电阻，并使用了两颗供电主控芯片，一颗主控负责控制Vcore，另一颗负责控制VGT，可以说在电压调整的精确度上是单一供电主控主板所远不能及的，真正的为极限超频而生。


内存插槽

　　主板提供了四条DDR4 DIMM内存插槽，支持双通道，最大支持64GB内存容量和频率最高为3866MHz的DDR4内存。


Intel千兆有线网卡

　　华硕 ROG M8E的板载网卡为Intel千兆有线网卡，网卡芯片为Intel I-219V，同样支持GameFirst游戏无延迟和LANGuard极致网络保护技术（这些ROG M8X系列的板子基本都有）；咱们来说些不同的，没错，猫腻就在这个无线网卡模块上（如上左图），M8E的无线网卡模块采用了Wi-Fi 802.11ac 3x3的标准，3T3R最高1300Mbps的传输速率，比M8H/A上的2T2R 802.11ac双频无线模块要优秀不少。


SupremeFX 2015信仰音效

　　音频模块采用了SupremeFX 2015信仰音效，这个大家想必不陌生了！在华硕许多GAMER系列产品上都比较常见，ROG更是不会例外；该系统是ESS Hyperstream DAC专业音频芯片、2VRMS Headphone Output专业耳放、NEC De-pop Relay防爆音电路和Dedicated Clock独立音频时钟结合的产物。这点在上回咱们讲M8H/A时已有论述，这里就不再赘述了。（Tips：配合Sonic studio ii智能音效管理软件体验更加。）

I/O控制芯片

　　nuvoTon NCT6793D芯片，主板I/O控制芯片，可实时监控主板各部分温度、电压等数据，配合AI Suite3可以对主板各个传感器实现实时反馈和精准的风扇转速控制。


拥有两种USB 3.1解决方案

　　Intel USB 3.1作为一种更优秀的USB 3.1接口解决方案会被应用在M8E上笔者并不觉得意外，它整合芯片组的PCI-E 3.0 x4 通道及处理器的显示输出功能，提供高达32Gb/s的传输带宽，不管是通过Type-C或Type-A接口连接外接设备，都可以发挥双USB 3.1技术的最佳性能。除此之外，M8E还板载了两个采用祥硕ASM1142解决方案的USB 3.1接口，进一步提升扩展性能。

　　还有一些贴心的按键设计和功能，一起来简单看一看：

板载诸多快捷按键

双BIOS设计，一键切换

专为4路显卡SLI/交火准备的EZ_PLUS供电接口

为整机水冷准备的水泵接针

竖立、侧卧式USB 3.0前置接针各一

祥硕ASM1187e PCIe切换芯片

　　主板CPU供电散热片全貌，和常规的两段式散热片不同，M8E的散热片多出了横置的一截，贴在ASM1187E芯片上协助其散热。

　　看完了这么多贴心的细节设计，想必你也会被ROG M8E无微不至的工匠精神所打动。接下来咱们来看性能测试部分。

[page]

●评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、七彩虹iGameGTX980Ti 九段和宇瞻 BLADE 4Gx2双通道内存， 我们会加入M8H/A主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，型号为MAXIMUS VIII EXTREME。

●主板BIOS试用：

BIOS界面

　　虽然ROG的BIOS图像界面不会因为产品型号不同而有太大改变，我们还是选择带大家再看一看，以求能找到一些不同，然而，EZ Mode界面也实在是再难生出什么变化了。


超频选项

　　超频设置秉承了ASUS BIOS一贯严谨的风格，精确到每个核心外频、倍频以及电压的调节，有内存时序的控制，还可以保存超频预设，让超频更轻松。

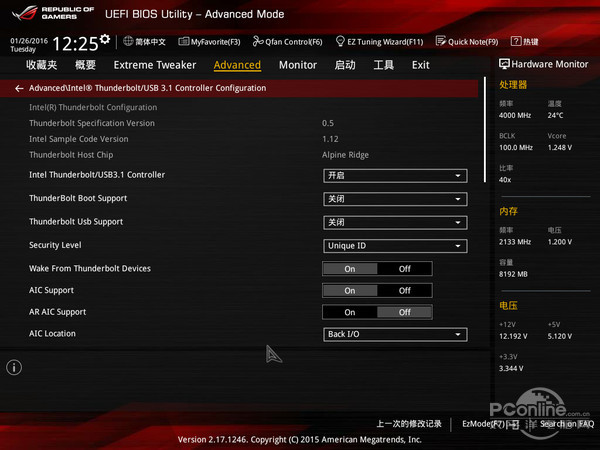

　　踏破铁鞋无觅处，得来全不费工夫。很快，笔者便在Advanced栏目里找到一项其他ROG板子没有的设置项，叫Intel Thunderbolt/USB 3.1 Controtter Configuration，言简意赅就是英特尔雷电接口的相关控制选项，估计可以对接口带宽及性能进行一些调整，时间关系，笔者并未深究。

丰富的传感器监控

　　传感器监控设置，提供了各项的温度展示以及报警温度设置。

丰富的BIOS工具

　　工具栏提供了许多BIOS常用工具，其中最常用的莫过于BIOS升级应用程序了。好了，BIOS就说这么多，接下来是基准性能测试。

●基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了自家兄弟产品M8H/A主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试：

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。

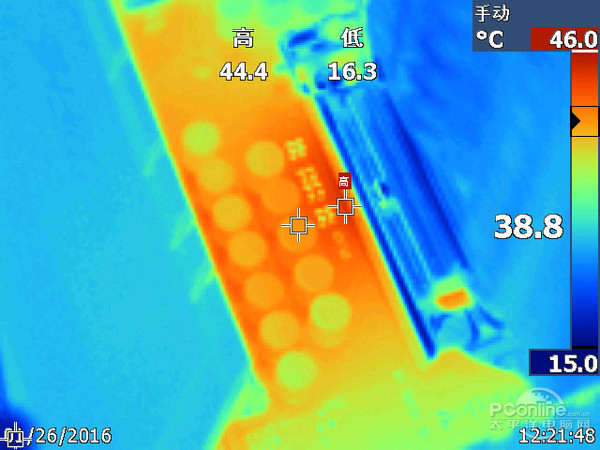

平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　默认BIOS状态下，在主板发热量测试中，华硕 玩家国度 M8E的满载温度为44℃，闲置温度为27℃；温度表现出众，比M8H/A要好很多，不过拷机44℃确实感人！（PS：我记得那天比较冷！咳咳）

[page]

●华硕ROG M8E磁盘性能测试

　　为了让大家切实感受下U.2 SSD以及NVme的威力，我们又特意再做了一次U.2 SSD进行跑分，之前在M8H/A的U.2接口上也做过，还是同一款测试盘，Intel 750 400G U.2 SSD，结果如下。

Intel 750 U.2 SSD 400G

AS SSD Benchmark读写测试

Crystal Disk Mark测试

ATTO Disk Benchmark传输速率测试

　　选取了三款常用的磁盘测试软件，测试结果非常接近，读取速度近2000MB/s，写入速度突破1000MB/s大关，还是熟悉的配方，还是熟悉的味道，U.2 SSD，你值得拥有！（Tips：记得装好Nvme驱动。）

●附赠：OC Panel II超频控制器

　　打开主板自带的附件盒，可以看到满满当当的一盒附赠扩展部件。还有个颇有意思的提示牌（挂在门把手上的），“GAME OFF!YOU MAY ENTER”。

　　附赠的部件里最引人注目的莫过于这个OC Panel II超频控制器了。灰黑色的外型，红色败家之眼Logo做点缀，和主板自成一派。

 　　控制器接口置于底部，左侧接口用于和主板上的ROG_EXT接口连接，进行数据交换和控制；右侧接口用于供电，和PC电源相连接。

　　侧面的插槽用于液氮极限超频时的极低温侦测。

　　拆开面板后可以看PCB板左上角有4x4-PIN风扇接针和一个VGA电压硬改针脚，右上角则是一个2x2-PIN温度传感器接针和SLOW模式、暂停开关（跑分测试时可用此开关进行暂停操作，进行调整后再继续跑，这TM开挂呢？）。

　　OC Panel II超频控制器插入附赠的面板盒可以安装在机箱的光驱位作为系统状态显示器使用。

　　嗯！通电后就是酱紫，左上角是CPU温度，右上角是风扇转速，左下角是外频，右下角是倍频，中间是开机诊断，正常开机后就会显示M8E，下面的败家之眼Logo还会发光，嗯！乃们感受一下！！

[page]

●华硕 玩家国度 M8E主板配套软件展示

　　首先是AI Suite 3，使用华硕主板的朋友想必对它并不陌生了，现在不光是华硕的高端主板（泛指千元以上的产品），千元以下的家用主板也可以配套使用这款强大的系统较调软件了，笔者最喜欢的就是它自带的Remote Go功能，远程控制PC必备，有没有同感的？握个爪！

　　其次是AURA，仅针对有灯效的华硕主板产品，可以进行多种板载灯效的调节，灯大灯亮灯会闪全靠它！

　　再来是SupremeFX HI-FI，就是和SupermeFX 2015音频模块配合使用效果更佳的那个，嘿嘿。

　　然后是KEYBOTⅡ，这是一款华硕针对主板开发键盘配套软件，哪怕你用的是路边摊买的几十元XXX键盘，都可以通过这款软件进行宏设置，是不是很厉害？

　　最后是RAMCACHE，它可以将已经打开过的程序或者文件自动加载到空余内存中，当短期内再次访问同样的程序或文件时，可以急速从内存空间中打开。（当然你必须内存够大才行，小编表示8G玩不起~）

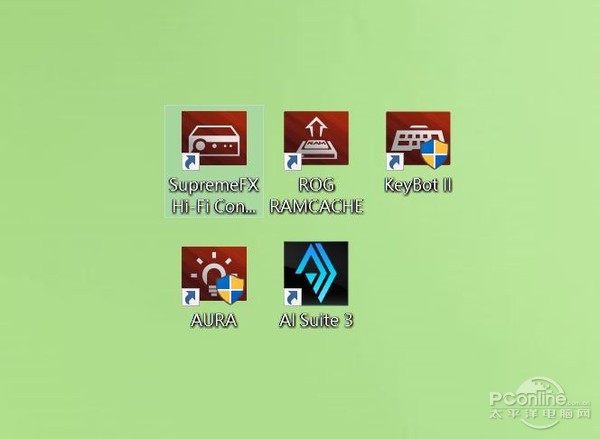

　　最后来一张配套软件全家福！（怎么感觉华硕在下一盘很大的棋，基于主板的PC生态圈？方方面面都包圆儿了，有点炸啊！）

●PConline评测室总结：

华硕 ROG MAXIMUS VIII EXTREME

　　首先，这块板，是极好的！无论是供电模块、扩展接口、板载网卡再到音频模块还是颜值无疑都是市面上诸多Z170产品中的翘楚。是与不是，想必各位大老爷们看了上面的评测心里都有谱儿！且不说别的，就供电模块两颗主控这个算少见了吧！而且非常贴心的给到了未来大势所趋的U.2接口，同时也预留了SATA-E、SATA和M.2接口，另外真正支持四路N/A卡SLI或交火，可以说无论是在扩展还是性能上都无可挑剔了。

　　再谈外观，炫酷的败家之眼RGB Logo呼吸灯堪称点睛之笔，满足了无数阿苏斯Fans，信仰瞬间满值！

　　价格上，华硕 玩家国度 M8E作为本年度ROG M8X系列的扛鼎之作，售价自然是不便宜的，笔者看了一下天猫的华硕官方旗舰店报价要4399元，其他店家也普遍是这个价格。真的只推荐极限超频玩家和顶级发烧友购买！（当然土豪请无视。）

　　不足的地方，贵！（当然这个也跟产品定位有关，同样定位的主板中兴许M8E还算便宜的呢！你看技嘉Z170X-GAMING G1卖到4899噜！），再有就是显卡插槽这块没有金属加固罩吧！（不过这点上华硕真的蛮坚持己见的，所有的产品都没加，其他厂商大部分高端产品都加了。）
