超频王者！华擎Z170超频方程式主板评测

　　“OC Formula”是华擎主板的最高端系列，“超频方程式”听名字也知道定位了，而且最近华擎还力推自家的解锁非K超频技术『SKY OC』，这部分当然也得教教网友怎么♂玩～那现在我们就来测测板超超频。必须提的一点是：这块华擎Z170 OC Formula是i7-6700K超频记录的保持者，频率居然飙到了6998.88MHz！

华擎Z170 OC FORMULA主板概况：

华擎 Z170 超频方程式  图片  评测  论坛  报价

　　华擎的OC Formula系列一向是黄黑配色，黑底消光PCB外观沉稳，其实更代表了更高的工艺水平；黄色元件在黑色背衬下非常突出，其实这配色挺像抢险工程车的...

扩展插槽

　　扩展插槽方面提供了4条PCI-E 3.0×16插槽，支持A卡四路交火CrossFireX 和N卡的NVIDIA? Quad SLI，1条PCI-E 3.0×1插槽、1条PCI-E 2.0×1插槽以及1条垂直半mini-PCI Express 扩充插槽，这个插槽可以接上MPCIE网卡或者蓝牙设备。

Ultra M.2接口

　　主板共提供了3个Ultra M.2 Gen3×4的SSD接口，其中1个支持22110全尺寸扩展卡、另外两个支持2280尺寸扩展卡，支持华擎自家的U.2 Kit转接卡，让你消灭瓶颈、体验世界最快的U.2 PCI-E Gen3×4 SSD带来的极速享受。


SATA接口

　　SATA接口方面则相当丰富，共提供10个SATA 3.0接口和3个SATA-Express接口，其中1个SATA-E和2个SATA接口分布在南桥散热片的下方，另外的8个SATA接口和2个SATA-E接口则在主板侧面。

背板I/O接口

　　在主板背板I/O接口处，华擎Z170 OC Formula提供了HDMI、DP视频输出接口、USB 3.1 A＆C接口、4×USB 3.0、2×USB 2.0、1个PS/2接口、1个RJ-45网线接口、光纤音频输出和7.1声道音频输出接口。

　　华擎Z170 OC Formula是华擎定位最高的超频方程式系列中的本代产品，其最新最好的设计和工艺无不体现在该板上面，目前京东售价2699-200=2499元，好鞍必须上好马，建议搭配最强的i7-6700K，不然也算是小浪费该板了。

[page]

华擎Z170 OC Formula主板细节赏析：


CPU供电模块部分

　　CPU供电采用了18相数字供电，搭配华擎新一代高效电感和和Nichicon 12K白金电容，超高相数的的供电设计均分到每相的电流更小，温度更低，再辅以华擎的热管超合金散热器，为超频留下更高空间。

内存极限频率可达4133

　　主板提供四条DDR4 DIMM内存插槽，支持双通道和一键开启XMP，配合体质强的内存在极限超频下最高可达4133MHz。

Intel千兆网卡

　　华擎Z170 OC Formula的板载网卡又是大家熟悉的Intel I219V，大多中高端主板都会采用这种方案，在应付复杂的网络数据时可以减少CPU的负载，保证游戏的流畅性和稳定帧数。


Purity Sound 3代

　　板载音频部分依旧是华擎独家的Purity Sound 3代，采用瑞昱顶级解码芯片ALC1150，辅以Nichicon Fine Gold黄金音频电容，增加PCB屏蔽防护，能推高达600欧阻抗的耳机。纯净的电源输入与其他技术保证最清澈的音频声效。

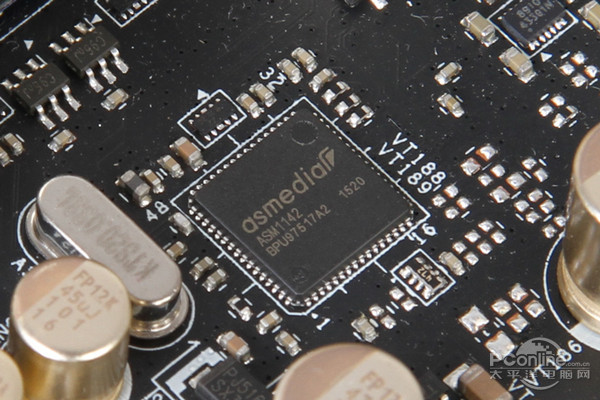

祥硕USB 3.1主控芯片

　　主板I/O背板上提供USB 3.1 A＆C接口，无论通过标准的A口还是正反可插的C口连接设备，最高带宽都可达10Gb/s，当然前提是你的存储设备跟得上呀。

板载快捷键

　　头顶“超频方程式”的名号，对超频的支持当然不能少。从左到右，上一排分别是PCI-E控制开关、内存XMP开关、CMOS重置按键、DEBUG灯。

　　下一排则是配合华擎独家软件使用的超频按键，安装了光盘中的“ASROCK RAPID OC”软件后，在软件启动界面中按下“MENU键”就会切换超频方案，同时显示该方案下的CPU外频倍频电压等参数，而旁边的“＋”“－”键则是手动修改参数时使用的按键。至于旁边的“Reset”和“Power”键就不用多说啦～

[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为四部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是默频发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和宇瞻4Gx2 DDR4-2133双通道内存，我们会加入华硕Z170-DELUXE主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，型号为Z170 OC Formula，BIOS版本为P1.90。

主板BIOS试用：

直接进高级模式

　　这里可以看到CPU和内存的信息，还没有做超频和修改参数。

超频工具

　　既然是超频方程式，首先当然关注这里面的东西呀，点开优化CPU OC设置看看？

优化方案

　　这里就是可以省时省力实现4.8G超频的华擎预设方案了，若不想花大功夫在上面慢慢调，小编还是很推荐使用这个设置的。

CPU配置项

　　点开CPU配置项看看，这里就是常规的CPU超频设置了，调整倍频外频、节电功能之类的都在这里，就先不细说了。评价这里的关键在哪儿呢？就是BIOS的易用程度，可以直接小键盘输入数字保存，左边还会有一个基准参考值。

　　不得不说，这个已经和华硕的BIOS不相伯仲了，相当易用，A+好评！莫急莫急，具体的设置我们超频部分再详细说说。

电压设置

　　这里可以调整电压，当然不建议加太高的电压啦，一般不能超1.39V喔。这里的数字只是随手输入，下面的跑分测试还是先跑默频成绩，后面再补上超频小试。

高级选项

　　这里看名字就知道每项是设置什么内容的了，大多都保持默认设置就好，就是USB配置部分可能在特殊情况下需要用到，例如WIN7下USB失效可以在这选项里面找到帮助。

硬件监视器

工具项

　　这里也有很多实用的小工具，试试点击系统浏览器？

系统浏览器

　　就会出现这个界面啦，然后我们再试试“云升级”？

云升级

　　顾名思义，在线检测并更新当前BIOS，不过要注意的是需要连接路由器拨完号之后的网线，DHCP要设置为自动分配IP地址，也很实用，以后可能会发布更好用的超频选项，直接用云升级就能实现了，就不用那么麻烦上官网找了。

　　好了，BIOS试用部分先到这里。华擎的BIOS设计真的越来越人性化了，直接小键盘输入参数的超频调整方式+基准数值实在是深得小编的喜爱，还有很多实用的小工具，说应有尽有也并不过分。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了价钱接近的华硕Z170-DELUXE主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　在基准性能测试中（默频），华擎Z170 OC Formula与另一款价钱相近的华硕Z170-DELUXE主板成绩相近。可见其对硬件具有良好的支持，CPU，内存和显卡性能都能得到良好地发挥，成绩水平正常。

主板温度测试：

　　温度测试部分（默频），我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置及满载时两个数据。


闲置（左）、满载（右）

　　经过我们的整理，主板发热量如下图：

　　今天评测室温度大概19℃，在默频下，在主板发热量测试中，华擎Z170 OC Formula闲置温度为30℃，满载温度为56℃，温度表现优秀，毫不落后于价格更高的华硕“杜蕾斯”，留下的超频空间还很大。

[page]

华擎Z170 OC Formula超频试用：

　　这块分两部分吧，就用i7-6700K来试一下小编很推荐大家的“华擎优化OC”。使用了这个功能之后就不需要再手动对每一项参数进行调试了，基本上是开机能用。

华擎优化OC试用：

加载优化CPU OC设置

　　来，直接一步到位上最屌的！开机开机！

　　我们看到，它这里是直接加稳电压到1.376V而且只改变了倍频，调整到48倍！为什么不调外频呢？小编认为主要原因是调整外频同时会牵动内存的频率，对于体质稍差的内存会出现稳定性问题，所以华擎预设方案还是优先调整倍频的。

跑分测试：

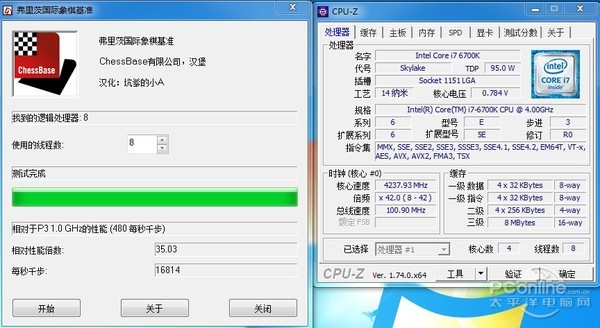

默频象棋

超频象棋

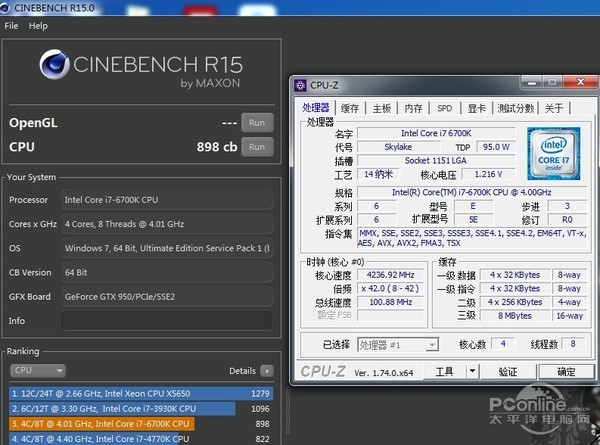

默频BENCH R15

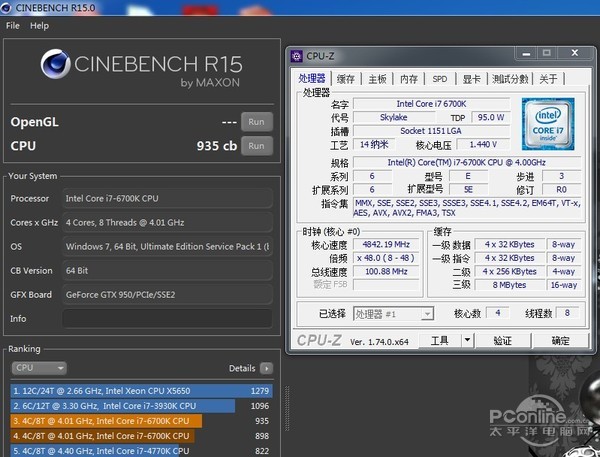

超频BENCH R15

默频winRAR

超频winRAR

　　测试结果来看，提高的CPU运算性能不俗。使用华擎的优化OC方案，不用手动慢慢调节，轻松获得性能提升，

SKY OC试用：

　　最近华擎一直在力推SkyLake的解锁超频技术『SKY OC』，真想知道Intel是怎么看的呀。

所谓SKY OC其实就是对非K系的SkyLake处理器进行超频啦，要注意的是只能超外频不能超倍频、还有就是不能使用核显GPU，只能搭载独立显卡；同时Intel的Turbo Ratio（动态加速频率）以及C-State（深度节能）都将失效。

　　好了回顾完啦，那这SKY OC我们当然要用不带K的CPU来测试啦，这会儿小编手上正好有块i3-6100，那就插上去试试咯。

前期准备功夫：

　　前面说了，这部分小编会一步步教大家怎么玩这个『SKY OC』的，那当然就尽可能详细地手把手教学，包教包会，让大家也能体验一下超频带来的乐趣。

　　首先需要准备一份解锁超频用的BIOS，当然就不能用“云升级”来实现了，因为华擎也不能这么明目张胆呀，万一Intel真找麻烦了那真是呵呵呵了。那怎么办呢？为了掩人（英特尔）耳目，华擎只能把解锁的BIOS放在BETA版的板块下呀，这样到时候撕逼起来就李菊福了嘛，说“这是还不稳定的BETA版而已啦，有点错漏多少也难免嘛”——这套说辞多好用啊对不对？

需要下载华擎BIOS的请点击“这里”，没需要的就不用点啦。

　　打开上面说的链接以后，先在这里输入自己主板的型号（小编这块当然就是Z170 OC Formula啦），然后点击“查找”。

　　然后点击“Download Page”跳转到下载页面。

　　看看看，把它放到BETA版里面多安全呀对不对？

　　支持『SKY OC』的BIOS就藏在这里啦，一般都是选中国版的啦，支持简体中文嘛。（外语高手请随意）

　　好啦然后把下载好的BIOS文件解压出来放到一个FAT32格式的U盘根目录下面，注意一定要FAT32和根目录、一定要FAT32和根目录、一定要FAT32和根目录，诶？我为什么要说三遍呢？

　　然后把U盘插在主板的I/O背板上，进入BIOS，找到图中的“Instant Flash”，然后选择刚刚下载的那个BIOS，“L1.92”。

　　嘿嘿嘿，然后它会自动重启，重启之后就是已经把超频功能解锁了。

　　来，看看主界面，L1.92，i3-6100，默频3.7GHz。

　　外频超个120试试吧，就不找极限频率了。

　　改了外频以后记得到内存选项里面看看，尽量先不要把内存频率同步超上去了，一点点来。这里把频率设为比较接近默频2133MHz的2240MHz吧，小心驶得万年船。

　　这里把电压固定在1.390V吧，反正只是试用这『SKY OC』技术呀，不是长期使用，大家莫喷小编。然后把防掉压设为最高的1级（默认是5级）。好啦按F10保存BIOS设置，然后开机咯。

原版BIOS

SKY OC BIOS

　　成功超频，从原来的3.70GHz提升到了4.43GHz了，跑个分看看？

默频象棋

超频象棋

默频R15

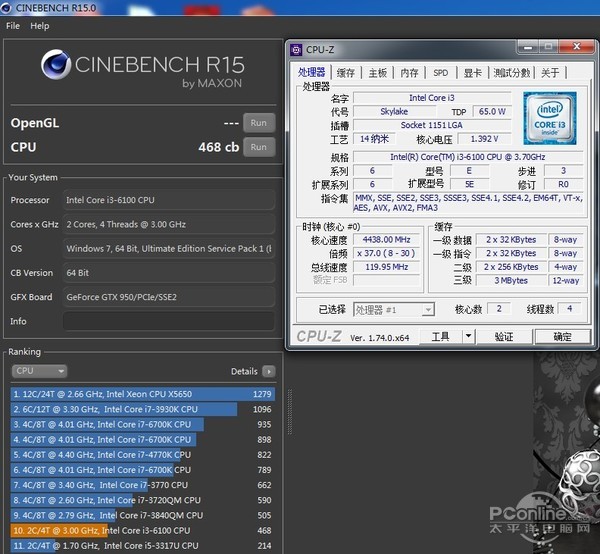

超频R15

默频winRAR

超频winRAR

　　从结果来看，超频带来的提升也是很明显的，刷个BIOS就能得到额外的性能提升，获得部分K系CPU的功能，还是很不错了。当然啦，这里小编完全不推荐用i3搭配OC Formula啊。

　　总的来说，这个『SKY OC』还是值得点赞的，起码华擎是免费提供了这个功能，我们多个选择是不是？

[page]

PConline评测室总结：

华擎 Z170 超频方程式  图片  评测  论坛  报价

　　华擎Z170 OC Formula不愧是华擎最高系列的代表作，无论是用料还是设计都是满满当当的，基本上也没什么能挑剔的了，建议搭配i7-6700K，其他U就不太建议了。

　　功能上：Z170当然首要的就是超频功能了，这块超频方程式的超频BIOS很容易上手，基本上可以说是“半傻瓜”式的了，而且供电散热做得相当足够，超频空间很大。扩展方面，主板提供4条PCI-E×16插槽，三个Ultra M.2 SSD接口，10个SATA 3.0接口、3个SATA-E接口以及双USB 3.1，这还不够用？建议你多买一台电脑咯。

　　价格上：作为i7-6700K超频纪录保持者，华擎的最高作品，满满的用料，京东报价2699元（2016年1月16日做活动减200），即2499元，这价不过分吧？

超频纪录

　　不足的地方：其实综合各种条件来看，真挺好的了，也没什么好挑剔的。
