见过板载U.2的主板么?华硕M8H Alpha评测

　　玩家国度家族，已经成为了华硕品牌的一张显赫的名片。发展到第八代的玩家国度主板，顺应着100系主板的趋势而诞生，那就是华硕玩家国度MAXIMUS VIII HERO主板。百尺竿头更进一步，作为梦想家，华硕似乎有着一颗让自己变得完美的心。于是在2015年年底推出了MAXIMUS VIII HERO ALPHA（简称M8H ALPHA），也就是M8H的加强版。打怪升级后的M8H ALPHA，能否在100主板市场中正式通关呢？

阅读这篇评测前你应该知道的事：

　　什么是U.2接口？U.2接口又称SFF-8639接口，是由固态硬盘形态工作组织（SSD Form Factor Work Group）推出的接口规范。U.2不但能支持SATA-Express规范，还能兼容SAS、SATA等规范。所以可以简单认为U.2接口是四通道版本的SATA-Express接口，其理论带宽高达32Gbps与M.2接口无异。（PS：下文我们还准备了U.2接口测试，有木有很期待？笑~）

一、华硕ROG M8H ALPHA主板外观：和M8H有何不同？

华硕 ROG Maximus VIII Hero Alpha  图片  评测  论坛  报价

　　作为加强版，华硕 玩家国度 M8H ALPHA 主板在外观上采用了与M8H一样的模板，毕竟没有人会为了新装备而重新练号升级啦。一样的灰银色调，使得华硕 M8H ALPHA 主板保持着那种厚积薄发的气质，“英雄”的形象，就是如此，该出手时才出手，出手时必一击致命。

扩展插槽

 　　扩展插槽部分，主板提供了3条PCIE 3.0 x16插槽，包括2条PCI-Express 3.0 x16，一个PCI-Express 3.0（x4 / x16）×1， 以及3条PCIE x1插槽，支持双路N卡SLI和双路A卡交火，这点与M8H一样。

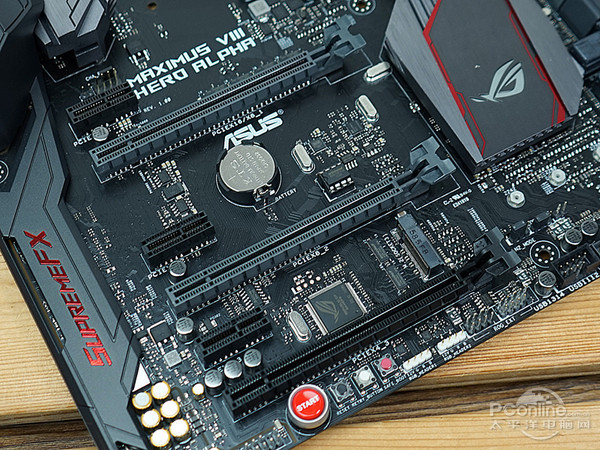

回归了Z170 M.2 插槽设计的套路

　　与M8H的区别就是，华硕 玩家国度 M8H ALPHA 主板回归了Z170 M.2 插槽设计的套路。让它夹在两条PCI-E 3.0 x16插槽之间，并非M8H的在SATA插槽旁。采用了走PCI-E 3.0x4通道的Ultra M.2接口，理论速度高达32Gb/s，并且最大支持22110超长尺寸的M.2 SSD。很明显，如果还放在M8H的位置，肯定会被M.2 SSD玩家骂死：谁想让自己的主板多了一条“尾巴”？！

U.2 SSD性能让人期待

　　在原来M8H的M.2 SSD插槽位置，华硕 玩家国度 M8H ALPHA主板替换成双U.2 SSD接口，并支持最新的NVMe技术，提供更低的延时、功耗以及提供更高的IOPS，是SSD接口中的新力量，属于Intel主推的技术。与M.2插槽配合，支持 3*PCIe RAID 设备。同时这个100系主板带来的新接口取代了原来的SATA-Express接口，可见Intel的野心。旁边剩余6个SATA III 接口。

802.11ac双频无线模块

　　主板背板I/O接口部分，华硕 玩家国度 M8H ALPHA 主板相比它兄长产品多了什么？没错那就是2T2R 802.11ac双频无线模块，提供最高达到867Mbps的无线传输速度。再搭配MU-MIMO技术，这是是一种让你的路由器同时与多个设备沟通的技术，被誉为下一代Wi-Fi的革命。能有效提高网络资源利用率，确保每位已连接的用户能享用最快、最稳定的网速。

I/O接口部分

　　其他接口方面，与M8H有一点儿变动。提供了HDMI 2.0和DP接口各一个，2xUSB2.0和2xUSB3.0、2xUSB3.1 Gen2接口（图中红色接口为USB3.1 Type-A，其下方为USB3.1 Type-C接口，正反可插）、1个RJ-45网线接口、5个音频输入输出接口，除此之外还有一个光纤音频输出口、一个PS/2键鼠通用接口、一个BIOS切换按钮，以及一个清空CMOS按钮。比起M8H，少了两个略感冗余的USB 2.0，多了一个清理CMOS按钮。

败家之眼Logo呼吸灯

　　主板南桥散热模块上还整合了炫酷的败家之眼Logo呼吸灯，配合主板自带的灯效调节软件不但可以支持多色灯效调节，还具备6种灯效模式，如伴随音乐律动的闪烁效果和体现CPU温度的灯光变化等，从此MOD不再单调。

　　此外，M8H ALPHA还额外增加了支持外接彩色LED灯带。这里小编先卖个关子，大家先看看玩家国度 M8H ALPHA与M8H有什么具体的不同吧！

　　可以看出，在M8H主板的基础上，华硕 玩家国度 M8H ALPHA新增加了U.2 SSD接口、802.11ac双频WiFi、Intel USB 3.1主控芯片及支持外接彩色LED灯带，让你轻松定制属于自己的游戏主机。 不过少了一些无伤大雅的USB接口数量以及SATA Express。整体上看，有很大的进步，所以电商价格也有400元差距。

[page]

二、华硕ROG M8H ALPHA拆解：Intel USB3.1主控是亮点


CPU供电部分

　　华硕 玩家国度 M8H ALPHA 主板的CPU供电部分与M8H一模一样，甚至连布局以及散热设计都一样，同样用了10相全数字供电，Extreme Engine Digi极致供电设计，配合粉末化超合金电感和NexFET晶体管，保证主机稳定运行的同时更为极限超频打下基础，用料上更显诚意满满。


内存插槽

　　主板提供了四条DDR4 DIMM内存插槽，支持双通道，最高支持DDR4-3800(oc)的内存频率，M8H的为3600。 内存旁边还带有Debug指示灯，方便观测启动状态。

Intel千兆有线网卡

　　华硕 玩家国度 M8H ALPHA 主板的板载网卡为Intel千兆有线网卡，网卡芯片为Intel I-219V，配合GameFirst游戏无延迟和LANGuard极致网络保护技术，能为用户提供流畅的游戏体验和稳定的网络环境。


SupremeFX 2015信仰音效

　　音频模块采用了SupremeFX 2015信仰音效，是ESS Hyperstream DAC专业音频芯片、2VRMS Headphone Output专业耳放、NEC De-pop Relay防爆音电路和Dedicated Clock独立音频时钟结合的产物。能轻易推动600欧姆阻抗耳机，搭配Sonic studio Ⅱ智能音效管理软件能更好的调用supremeFX信仰音效的强大性能，全面提升录音质量和清晰度，提供更优秀的视听体验。主板PCB也采用切割屏蔽处理，旨在提供更佳的音频体验。总之，这里的设计与M8H一样。

I/O控制芯片

　　nuvoTon NCT6793D芯片，主板I/O控制芯片，可实时监控主板各部分温度、电压等数据，配合AI Suite3可以对主板各个传感器可实现实时反馈和精准的风扇转速控制。

Intel的USB 3.1主控芯片

　　华硕 玩家国度 M8H ALPHA 主板终于回归Intel的USB 3.1主控，它整合芯片组的PCI-E 3.0 x4 通道及处理器的显示输出功能，提供高达40 Gb/s的传输带宽，不管是通过Type-C或Type-A接口连接外接设备，都可以发挥双USB 3.1技术的最佳性能。也就是说Intel®USB 3.1 主控可以提供每一个USB传输接口完整的10 Gb/s带宽，真正做到实时、同步、不断线的高速连接。被誉为最好的USB 3.1解决方案。

快捷键

　　主板边缘提供了多种多样的快捷键，方便DIY玩家使用。同时，前面提到的外接彩色LED灯带的供电针脚就在这里。

　　最后就是主板CPU供电散热片，连样子都和M8H一样，果真是亲兄弟。

[page]

三、评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和金士顿 8Gx2 DDR4-2133 双通道内存， 我们会加入M8H主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，型号为MAXIMUS VIII HERO ALPHA。

主板BIOS试用：

BIOS界面

　　再次见到华硕经典的BIOS图像界面，ROG主板的BIOS风格一向是和华硕普通主板产品区分开来的，左上角大大的败家之眼Logo自是不能少，通过EZ Mode界面可以非常清晰的了解到板载各项硬件信息及风扇转速、CPU电压温度等，启动顺序和部分选项通过EZ Mode即可直接调整。

　　华硕主板常见BIOS收藏夹设计，常用选项放入收藏夹，访问更方便。


超频选项

　　详尽的超频设置，精确到每个核心外频、倍频以及电压的调节，还有内存时序的控制，还可以保存超频预设，让超频更轻松。

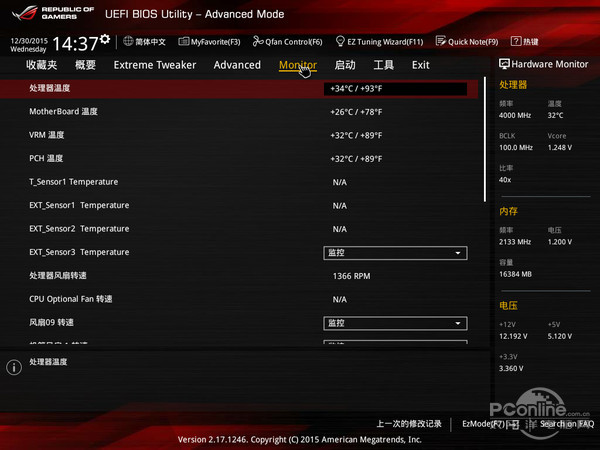

丰富的传感器监控

传感器监控设置，提供了各项的温度展示以及报警温度设置。

风扇智能控制

BIOS还提供了Q-Fan Control风扇设置，内置了多种风扇模式，十分方便。

Advanced设置

　　总的来说，ROG 主板的BIOS设置可谓应有尽有，你想到的没想到的设置它都提供，还有什么不满足呢？

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了自家兄弟产品M8H主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试：

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。

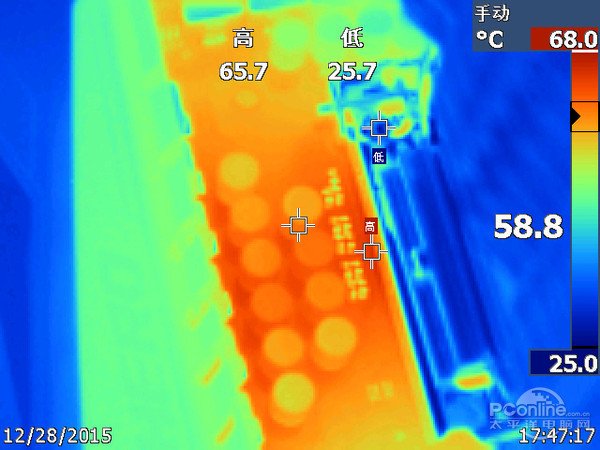

平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　默认BIOS设置下，在主板发热量测试中，华硕 玩家国度 M8H ALPHA满载温度为65.7℃，闲置温度为33.4℃；温度表现正常，但是不出色，比同一散热方案的M8H高几度，难道粘贴工艺出问题了？

[page]

四、华硕ROG M8H ALPHA U.2 磁盘性能测试

　　为了让大家感受下U.2 SSD以及NVme的威力，我们还特意加入了一块U.2 SSD进行跑分。

Intel 750 U.2 SSD 400G

AS SSD Benchmark读写测试

　　读取速度接近2000MB/s！写入速度突破1000MB/s大关！U.2速度之快让人瞠目结舌！尤其是4K中的215MB/s的写入速度，让人过目不忘。

AS SSD Benchmark iops测试

　　364026/225945 iops的4K性能是目前最强的SATA III SSD不能比的，3652分的分数让只有数百分的普通SSD相形见绌。

ATTO Disk Benchmark传输速率测试

　　ATTO Disk Benchmark传输速率测试也是如此，GB级别的速度，让我们重新认识人生……

Crystal Disk Mark测试

　　Crystal Disk Mark测试成绩？不用再多说了，请收下小编的膝盖。总之，U.2接口标准的SSD速度，绝对突破天际，就看什么时候普及了。

[page]

五、华硕 玩家国度 M8H ALPHA主板信仰光效展示

南桥散热片呼吸灯设置

　　华硕 玩家国度 M8H ALPHA主板继承了M8H主板的LOGO呼吸灯光效，并提供了软件设置，随心所欲。话不多说，看看我们实拍的动态效果吧！

多彩呼吸灯展示

　　不满足M8H主板的LOGO呼吸灯光效？在机箱里面显得太单调？M8H ALPHA主板完美解决你的问题！更板载RGB灯带接针（可外接彩色LED灯带），让你的游戏主机绚烂多彩！接针支持5050 RGB LED标准灯带，提供12V 2A的供电模式。

外接彩色LED灯带设置

　　不仅如此，还可无需额外购买控制器，即可直接通过主板软件控制灯带效果，包括常亮灯效、呼吸灯效、闪烁灯效、色彩循环灯效、随播放音效变色闪动灯效、随处理器温度改变色彩等6种特效，让DIY变得更个性、更轻松！

外接彩色LED灯带效果展示

　　以上就是实拍的呼吸灯光效，是不是有一种立即分享到社交APP中的冲动呢？

PConline评测室总结：

华硕 玩家国度 M8H ALPHA

　　对比自家兄弟产品M8H，华硕 玩家国度 M8H ALPHA主板可以说是补全了前任的所有短板。包括不支持RAID、个性定制味道不足、不支持Wi-Fi模块、作为顶级主板缺乏更多SSD接口支持等。并进行了一些不显眼部分的优化完善，比如采用了号称最佳USB 3.1主控芯片的Intel家芯片。

　　M8H本身已经定位高规格，所以华硕 玩家国度 M8H ALPHA主板在主板核心规格参数方面没有进行太多的变化，比如供电、板载接口以及PCI布局等。保留了Extreme Engine Digi极致供电设计、Intel I-219V千兆有线网卡配合GameFirst游戏无延迟和LANGuard极致网络保护上网无忧；SupremeFX 2015信仰音效，搭配Sonic  studio  Ⅱ智能音效管理软件提供更优秀的视听体验。

　　所有这些，加上额外增加让人过目不忘的外接彩色LED灯带，让华硕 玩家国度 M8H ALPHA主板成为了一张接近完美的高端Z170主板。

　　价格上，华硕 玩家国度 M8H ALPHA主板目前在电商的报价为2699元，价格比起M8H更贵，只能说适合高端游戏、超频和败家之眼信仰的玩家了。

　　不足的地方，依然保留了华硕Z170家族一样的老毛病，没有PCI-E插槽金属加固防护片，加上更显贴心。当然还有那信仰一般的价格了。
