进军旗舰？铭瑄Z170 PRO扛得起大旗吗？

　　本代旗舰Z170芯片组主板上市好几个月了，各主板大厂当然早就把产品线塞得满满当当的了，而一向主打入门级别主板的铭瑄今天带着一块Z170也掺到这场战争中来！但作为后来者，没点“诚意”当然是很难打下一片小天地的，还好打开盒子后就初步打消这个顾虑了。第一印象就是“旗舰级用料”，14相供电+黄金电容及合金电感、豪华的供电散热、M.2 SSD接口和SATA-E应有尽有，至于什么10周年情怀什么的，先放在一边，我们只看产品。

铭瑄MS-Z170 PRO主板概况介绍：

铭瑄 MS-Z170PRO 终结者  图片  评测  论坛  报价  网购实价

　　铭瑄MS-Z170 PRO主板主色调为绿黑配色，加上周围金色的电容作点缀，确实已经很有高端主板的气质了。CPU供电处的两块散热片也相当厚重，相信散热性能会配得上它的重量吧。

扩展插槽

　　三条绿色长插槽中，从上往下分别是PCIE×16、PCIE×8 以及 PCIE×4，支持多路A卡交火。两条黑色的小插槽则是PCIE×1，毫不浪费Z170芯片组的总线数量。

SATA接口

　　SATA接口全设计在主板右下角，共提供4个原生SATA接口，1个SATA Express接口与两个SATA接口共用信道，也可做USB 3.1前面板外接使用。建议大家接硬盘的时候优先使用右边的4个SATA接口。

M.2 SSD接口

　　板载一个M.2接口，走PCIE 3.0×4的通道，理论带宽高达32Gb/s，最大支持2280尺寸的M.2 SSD。

内存插槽

　　主板提供四条DDR4内存插槽，最高频率支持3200MHz（OC）。

背板I/O接口

　　背板提供HDMI、DVI、VGA显示输出，6×USB2.0、2×USB3.0、1个RJ-45网线接口、5个音频输入输出接口、1个光纤音频输出接口，2个PS/2接口。

　　外表来看这板其实还真不错，不过内里如何？待小编拆拆看看。

[page]

铭瑄MS-Z170 PRO主板细节赏析：


CPU供电及散热模块

　　CPU供电部分采用了14相数字供电，配合12K金电容，厚重的低温镀镍热管散热器保证散热能力，创造更大的超频空间。

板载网卡

　　板载Gamer-Lan黑龙网卡（这名字...），芯片为REALTEK的8118AS，是少数能提供UDP数据包优化的芯片之一，能提升游戏在复杂网络环境下的流畅度。

板载声卡

　　板载音频模块为Gamer HiFi,采用特选的Gamer-Cap音频电容，EMI防干扰音频盖下面的是螃蟹家的ALC1150，给你优质的音乐享受。

I/O控制芯片

　　IT8772E芯片,可以准确地监控主板的电压、温度和风扇转速。


板载快捷功能按键

　　开机重启、清空BIOS和切换BIOS的选项都能靠主板边缘的快捷键来完成。

　　来个散热器特写，带镀镍热管的散热器，果真是沉甸甸，导热能力应该不差。

　　主板外在和内在都已经充满旗舰的气息了，但真正性能如何？来跑几圈看看怎么样？

[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和2×4G DDR4 2133双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：

BIOS主界面

　　哎，BIOS水平真是有待提高呀，首先这个颜色啊...啊...其次是我已经吐槽过好多次的了，BIOS给个截图功能好吗？

超频相关选项

　　超频选项在TURBO选项下，Z170搭配带K的U当然能超啦。不过经小编仔细寻找后发现，果然没有可以调整外频的选项，只能调整倍频！而点击倍频选项之后就会弹出这个小键盘界面，用来调整倍频参数。

　　然后经小编电话联系铭瑄工程师后了解到，这个BIOS仍然是工程版本，调整外频的功能尚未完善，后续更新BIOS可以解决这一问题。


内存选项

启动选项

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试：

　　温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置及满载时两个数据。


闲置（左）、满载（右）

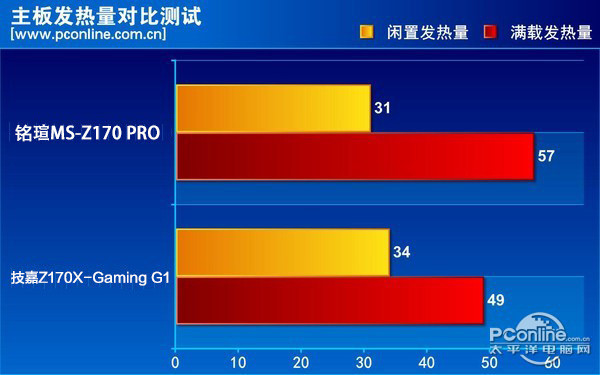

　　经过我们的整理，主板发热如下：

　　默认BIOS设置下（无超频），在主板发热量测试中，铭瑄MS-Z170 PRO主板供电模块闲置温度为31℃，满载温度为57℃仍相当安全，即使夏天酷热时也不会超过70℃，即依然留有相当可观的超频空间。虽然比技嘉的Gaming G1稍热，不过技嘉这块可是内置了水冷热管，价钱也高出几百。可见其超低温镀镍热管散热器绝非鸡肋，散热效果还是非常不错的。

[page]

PConline评测室总结：

　　那来回答一下扛大旗的问题：还算扛得起...只是仍稍欠火候，BIOS上的缺陷是国产厂商的通病了，希望能早日跟上大队吧。

铭瑄MS-Z170 PRO

　　扩展性能上：这块铭瑄MS-Z170 PRO是铭瑄首次采用高端芯片组的一款主板，3条PCI-E 3.0×16插槽、2条PCI-E×1插槽、1个M.2 SSD接口以及1个SATA-E接口已经是不错的扩展能力，足以满足一般游戏用户的需求了；14相供电设计、12K金电容镀镍热管散热器保证了其散热能力；Game HiFi音频系统、尼吉康专业音频电容、EMI防干扰音频盖，电竞网卡、绿色信仰灯等等，可以说一线旗舰产品该有的功能都配上了。

　　价格上：目前京东报价为1388元，算是稍贵了，有兴趣入手的建议走TB会便宜不少。主要面向游戏玩家、MOD爱好者，建议搭配带K的i5以及i7使用。

　　不足的地方：没有提供USB 3.1接口；BIOS尚未完善，不能调整CPU外频、不能截图、使用不太方便，有待改进。
