听说黑色跟白色更配哦 华硕Z170 PRO评测

　　作为最强板卡厂商，华硕的品质一直为大家所称道，尤其是站在一切硬件性能顶端的玩家国度（ROG）系列，那我们今天介绍的这一块——当然就不是ROG啦。这黑白配色一看就知道是沿用了X99-PRO的设计，相比主流的红黑配色，黑白更能给人一种沉稳的感觉。好了事不宜迟，现在就带大家欣赏一下这块华硕品质的Z170 PRO。

华硕Z170 PRO主板概况介绍：

华硕 Z170 PRO  图片  评测  论坛  报价

　　最近面对的主板大多都是红黑配色还有光污染，亮红亮红的确实充满了电竞的味道，但是看多了也会审美疲劳是不是？今天拿到这块黑白配Z170，终于能让“疲劳”的双眼歇一歇，静静地看一下这块沉稳的Z170。

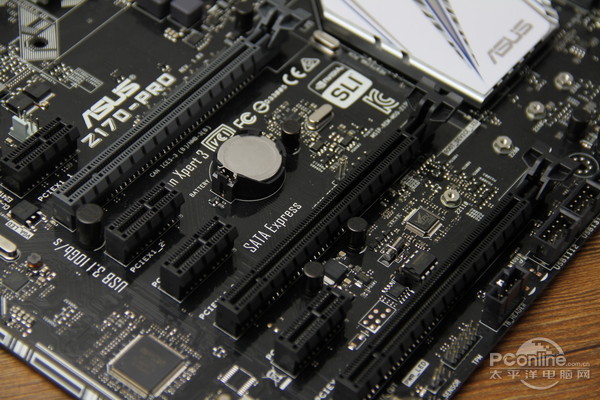

扩展插槽

　　这块板为我们提供了多达7条的PCIE插槽，其中3条PCIE×16插槽、4条PCIE×1插槽，扩展性能一流。

SATA接口

　　主板为我们提供6个SATA 3.0接口以及一个SATA Express接口，均为卧式设计，在装机的时候更适合走线。6个SATA接口，已经能满足大多玩家的扩展需求。

全尺寸Ultra M.2接口

　　这个M.2接口位置设计得相当的贴心！与大多主流产品喜欢把它设计在PCIE X16插槽旁边的不一样，华硕的这块主板把它安排在主板边缘的位置，能完全避免因为显卡过大导致压住M.2 SSD的问题；另外，在已经安装了显卡的情况下也能轻松地插拔M.2 SSD而不会被显卡挡住。支持32Gb/s的传输带宽，能支持最大尺寸的22110规格M.2 SSD，所以在购买M.2 SSD的时候就不用斟酌尺寸的问题了，大小通杀！

背板I/O接口

　　背板I/O接口方面，华硕Z170 PRO提供了两个USB 2.0接口，用来接鼠标键盘正合适，另外视频输出方面提供了1×DP接口、1×HDMI接口、1×DVI接口，最值得一提的是它提供了现今速度最快的USB 3.1接口，包括USB 3.1 Type-A和USB3.1 Type-C，另外还有1×RJ45网络接口、2×USB 3.0，5个音频输入输出接口，除此之外还有一个光纤音频输出口。

[page]

华硕Z170 PRO主板细节赏析：


CPU供电模块拆解前后

　　CPU供电部分采用了10相全数字供电，多相供电优势在于每相平均分摊提供给CPU的电流，因此可以降低每一相的温度，提高稳定性以及使用寿命。

DSL6540主控芯片

　　该DSL6540芯片提供32Gb/s的带宽，一个USB3.1 Type-A和一个Type-C接口，配合华硕独家的USB3.1加速技术，连续读写速度峰值可高达932MB/s及875MB/s，机械硬盘长跪不起。

内存插槽部分

　　主板提供了四条DDR4 DIMM内存插槽，支持双通道，最高支持DDR4-3866（OC）内存频率。

板载网卡芯片

　　华硕Z170 PRO主板的板载显卡为Intel的千兆有线网卡，芯片为Intel I219V。

音频模块

　　采用Crystal Sound 3（美声大师3代）技术，芯片的外部镶嵌了EMI屏蔽罩；侧面配有音频放大器、日系专业音频电容、depop降噪电路，和采用分割式设计的音频屏蔽技术，可将音频部分与主板PCB分割成独立的两部分，能够极大的降低干扰，让音质更加纯净。借用某论坛的说法，“爽呆了”就是对这美声大师的评价。现在卖主板不挂个HIFI真不好意思拿出来了。能配合华硕独有的音频软件对音效进行各种调节（盒子里的光盘自己找一下啦）。

传感器监控芯片

　　传感器监控芯片，nuvoTon NCT67930芯片，主板I/O控制芯片，可实时监控主板各部分温度、电压等数据。

内存状态灯

　　内存检测功能灯，超频的过程中，若把内存频率超太高而不能正常开机的话，点击一下这个按键就能把内存降为默频，相当贴心好用。

[page]

测试平台与评测方法介绍：

　　本次测试主要可以分为三个部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们这次测试选择的硬件是Intel i7-6700K、技嘉超频版的GTX 980Ti和宇瞻 BLADE 4Gx2 DDR4-2133双通道内存。

主板BIOS试用：

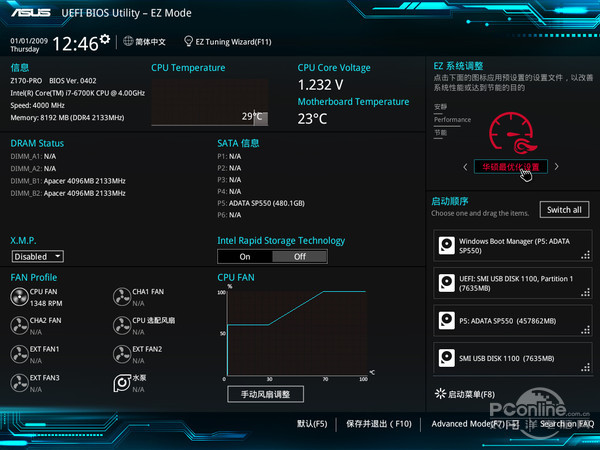

　　UEFI BIOS设计上其实同一家的产品都不会差太多，还是那句话，毕竟也不至于每块板子都再设计一款风格各异的图形化BIOS，费时费力，一个模子套上去即可。


进入手动风扇调整后，有两个现成的方案可以选择，也可以自定义方案。

注意右上角红色

　　回到主界面，是华硕独有的一键超频功能，带K的CPU点了就什么都不用设置了，省心省事。

advanced 高阶模式

Ai Tweaker

　　超频相关的设置全在这里啦，华硕多核心增强，选成Auto模式能代替Intel默认的加速倍频。剩下的Z170应有的手动超频功能都一个不少。

Advanced

　　Advanced设置，管理南桥和各种I/O的设置，SATA设置等等，可以选择网卡启动电脑、鼠标/键盘点击启动电脑等个性化功能。

Monitor

　　各种监控传感器，实时监控各硬件状态。（不过话说谁有事没事在这里看CPU温度和转速呢）

BOOT

更新BIOS可以在这里实现

　　华硕中高端的主板，BIOS设计都十分人性化，能图形化的全都已经用上了，省心省力一目了然，尽显大厂风范。

基准性能测试：

　　在基准性能测试中，各种表现正常，由于这次评测使用的是新的硬件平台和新驱动，就暂时不加入与其他主板的参数对比了，但从数据上看，它对主板上的各硬件都能提供良好的支持，CPU、内存、显卡都能得到正常发挥。

主板温度测试：

　　温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录CPU满载时的数据。

评测室温度约27℃


待机（左）/ 满载（右）

　　室温27℃下，CPU默频工作，主板供电模块在待机时最高温处为36.3℃。让它满载至温度恒定后，温度最高处大约是49.4摄氏度。可见主板散热性能良好，即使在夏天气温较热的情况下，依然有较高的超频空间。毕竟是Z170，不超频的话买B150或者H170不就好了？

[page]

PConline评测室总结：

华硕Z170 PRO主板

　　华硕Z170 Pro扩展性能上远超各种H170、B150之流，而由于10相供电的良好支持及ASUS沉淀多年的主板设计经验，超频简直是小菜一碟。这里小编强烈推荐用华硕自带的超频功能，一键解决麻烦的超频过程。况且从温度测试来看，其散热效果也相当不错。

　　音频模块设计也是该板的一大亮点与特色，配合华硕的音频管理软件，能给你惊艳的体验，当然前提是你的音源跟得上哈。

　　人性化的M.2接口安排，能让你轻松地拆卸或安装M.2 SSD而不受显卡阻碍。

　　而后面板中的两个峰值速度能达到800+MB/s的USB 3.1接口也值得一赞，现在闪存产品发展飞速，普通的USB 3.0接口相信很快会成为瓶颈，拥有USB 3.1让你的主板更保值，以后也不会影响你拖小电影时的小激动。

　　价格上，该主板由于尚未上市，但根据以往的经验，定价大概在1300元左右，这个做工绝对不逊于这个价格。
