10相供电仅千元！华擎Z170极限玩家4评测

　　早前我们就对华擎旗下的100系旗舰主板华擎Z170 极限玩家7+做过评测，想必大家仍对其同时板载3个超级M.2接口一项记忆犹新，而此次我们收到的华擎Z170 极限玩家4作为华擎极限玩家系列的千元定位产品（该系列的最低定位），又将沿袭哪些Z170 极限玩家7+的旗舰特性呢？各位看官请往下看。

华擎Z170 极限玩家4主板概况介绍：

华擎 Z170 Extreme4  图片  评测  论坛  报价  网购实价

　　华擎Z170 极限玩家4依然沿用华擎Z170 极限玩家7+的黄黑配色为主色调（或者说这整个极限玩家系列都是酱紫！笑~），金色的12K黄金电容和全新的黑铜色消光黑PCB设计都没有因为售价降低而改变，外观依旧沉稳，彰显极佳工艺水平，依旧给人科技感十足的赶脚。

扩展插槽

　　扩展插槽部分，主板提供了3条PCIE x16插槽和3条PCIEx1插槽，虽然定位千元产品，但扩展插槽部分还是给得满满当当，仅比旗舰华擎Z170 极限玩家7+少一条显卡插槽。

SATA接口

　　板载SATA接口部分，Z170芯片组原生支持3个SATA Express接口，华擎Z170 极限玩家4就给到3个，依旧是两个为卧式设计，一个为立式设计。较之旗舰7+少了4个SATA 3接口，根据产品定位，这样的削减也无可厚非。饶是如此，3个SATA Express也可以充当6个SATA 3接口使用，足矣。

Ultra M.2接口

　　Ultra M.2接口只给了一个，虽然没有华擎Z170 极限玩家7+板载了三个Ultra M.2接口那么多，但笔者认为华擎Z170 极限玩家4的用户多半更侧重于实用性（乃们真的会买三片三星950Pro插上去么？老子不信！哈哈哈！），所以给一个足矣。醒目的Ultra M.2的标签俱全，旁边的PCB板上注明了接口标准，PCIe Gen3x4，32Gb/s传输带宽。

背板I/O接口

　　背板I/O接口方面，华擎Z170 极限玩家4提供了1个PS/2接口键鼠通用接口，4个USB 3.0接口，DVI/HDMI/DP视频输出接口各一，两个USB 3.1 Gen2接口（即图中音频接口左边，一个Type-A，一个Type-C正反可插）、1个RJ-45网线接口、5个音频输入输出接口，除此之外还有一个光纤音频输出口。

　　华擎Z170 极限玩家4目前在京东商城的报价为1099元，定位千元Z170主板产品，其供电模块和扩展接口无疑是这一价位主板中给得最良心的，竞争力十足！

[page]

华擎Z170 极限玩家4主板细节赏析：


CPU供电部分

　　CPU供电部分采用了10相全数字供电，并采用了新一代数字PWM电源设计，配备60A高效电感和尼吉康12K白金电容，能够为 CPU 核心提供更加有效且流畅的电压，从而确保主板稳定性并延长使用寿命。

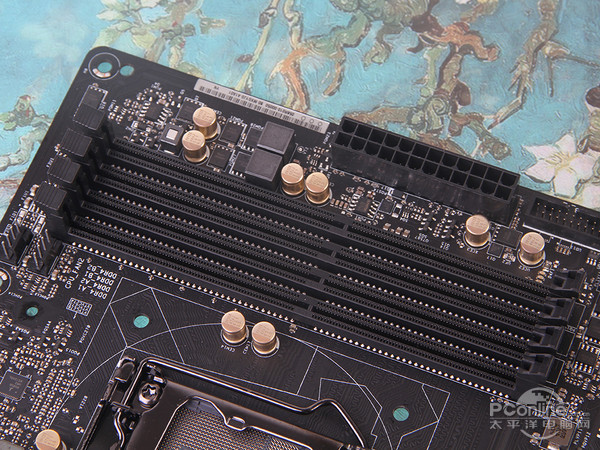

内存插槽

　　主板提供了四条DDR4 DIMM内存插槽，支持双通道，最高支持DDR4-3866(oc)的内存频率。

板载网卡

　　华擎Z170 极限玩家4主板的板载Intel千兆有线网卡，网卡芯片为Intel I219V。

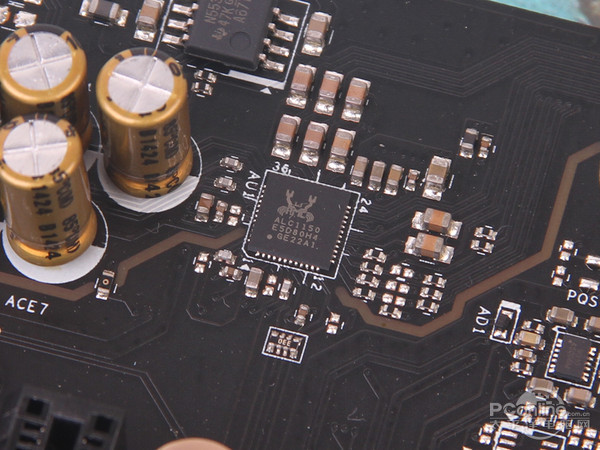

音频模块部分

　　采用高保真3代音频技术，Realtek ALC1150音频解编码芯片并支持 7.1 声道HD音频，Nichicon Fine Gold系列黄金音频和115dB信噪比数模转换器，支持差分放大器电容，TI® NE5532优质耳机放大器（支持高达 600 欧阻抗耳机），还有炫酷的音频LED切割灯带。这些皆与旗舰华擎Z170 极限玩家7+无异，音频模块给得相当良心。

　　双BIOS设计，支持一键切换，板载诊断卡和启动、重启快捷键，方便裸机操作，不少厂商的千元板上可没有这些，细节问题，啧啧！

　　依旧是主板供电模块散热片果照，拿在手里还算厚实，趁手！期待它的散热性能！

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和宇瞻 BLADE 4Gx2 DDR4-2133 双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，型号为华擎Z170 极限玩家4。

主板BIOS试用：

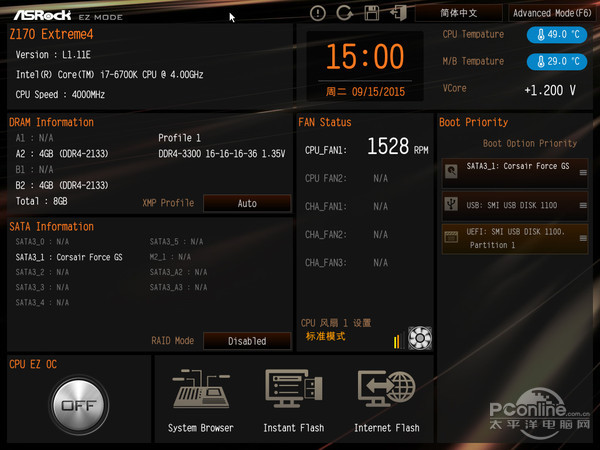

BIOS界面

　　UEFI BIOS设计上和旗舰华擎 极限玩家7+无异，毕竟也不至于每块板子都再设计一款风格各异的图形化BIOS，费时费力，一个模子套上去即可，EZ MODE下可纵观整机信息，CPU EZ OC按钮方便一键超频，还可以对启动顺序进行拖拽调整。

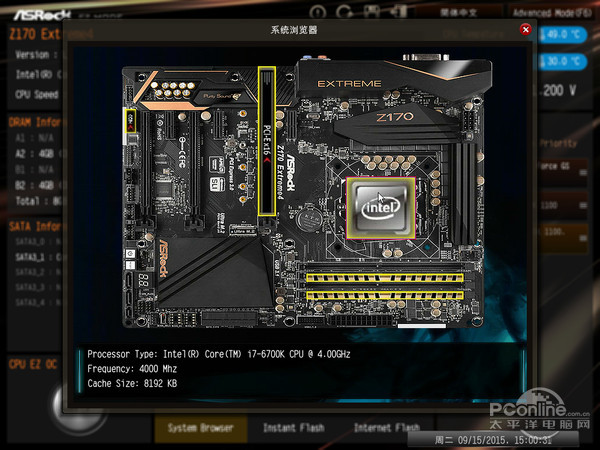

　　系统浏览器选项，主板接口使用状况一目了然。鼠标停留在对应插槽上会显示此处接驳设备的型号和相关信息等，方便用户在不拆机情况下快速了解箱内接口占用情况。


超频选项

　　超频设置，可以对所有核心倍频、电压和内存频率、时序等进行微调。各式各样的超频选项一应俱全。

高级设置

　　高级设置中可以开关多项CPU相关技术，如Intel超线程技术和CPU过热降频保护等。

BIOS工具

　　BIOS工具栏中有之前提到的系统浏览器，还有云驱动、除湿功能、简易阵列、云医院等附加功能，Instant Flash还可对BIOS进行一键更新。总体来说，同属极限玩家系列的图形BIOS风格和功能布局都不会有太大变化，简洁好用即可。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　默认BIOS设置下，在主板发热量测试中，两款主板供电模块闲置发热量没差，满载发热量较之华擎 极限玩家7+要高个9℃，毕竟后者是旗舰，散热模块料子更足一些也无可厚非，不过总的来说，这样的温控也算可圈可点了。

　　最后，是总结。

[page]

PConline评测室总结：

华擎Z170 极限玩家4

　　性能与特色上，华擎Z170 极限玩家4采用100系高端的Z170芯片组，基于可观的PCI-E总线数量，该产品提供了3条PCI-E 3.0 x16插槽以及1个Gen3x4 Ultra M.2接口、2xUSB 3.1 Gen2接口（一A一C）、6xUSB 3.0接口（4后2前）、3xSATA Express接口，扩展性能在千元Z170主板中堪称一流。供电模块料子更足，10相全数字供电在这个价位的主板中绝无仅有，采用新一代数字PWM电源设计，配备60A高效电感和尼吉康12K白金电容；全金属散热片给人手感也很厚实，事实证明其温控还算不错；高保真3代音频技术，音频模块跟旗舰极限玩家7+是一样一样的，挺值当。

　　价格上，华擎Z170 极限玩家4目前在京东商城的报价为1099元，定位千元Z170主板产品，其供电模块和扩展接口无疑是这一价位主板中给得最良心的，竞争力十足！

　　不足的地方，显卡插槽没有加金属防护片，没有像华擎 极限玩家7+一样附赠一个USB 3.1 Gen2接口前置面板（是不是有点小贪心？嘿嘿）。
