该为信仰充值了？华硕ROG M8H主板评测

　　ROG（玩家国度）作为华硕旗下的高端子品牌，其产品一直以出色的性能、奢华的用料、炫酷的外观（当然还有昂贵的价格）闻名于世。其推出的ROG高端主板更是无数DIYer梦寐以求的超频利器；而日前，我们有幸得到了一片华硕玩家国度MAXIMUS VIII HERO主板（光看名字就觉得特别带感有木有？HERO!!!英雄板~），一起来看看出自名门的它有何能耐？

玩家国度MAXIMUS VIII HERO主板概况介绍：

华硕 Maximus VIII Hero  图片  评测  论坛  报价

　　玩家国度MAXIMUS VIII HERO主板在外观设计上摒弃M7H全红黑配色的风格，大胆加入了以I/O装甲和主板散热片组成的灰银色调，使整块主板看起来更鲜活，更具科技感，辅以消光PCB板，更显得产品用料做工一流。

扩展插槽

　　扩展插槽部分，主板提供了3条PCIE 3.0 x16插槽和3条PCIE x1插槽，由于Z170芯片组支持的PCIE 3.0总线数量较多，所以Z170主板在扩展方面都不会太拮据。M8H支持双路N卡SLI和双路A卡交火。

SATA接口

　　磁盘接口部分依旧分两个方面介绍，一是板载的SATA接口，M8H板载两个SATA Express接口和4个SATA 3接口，能满足绝大多数用户硬盘扩展需求，在SATA Express接口方面倒是比“杜蕾丝”还多一个。

Ultra M.2接口

　　二是M.2接口，与大多数Z170芯片组产品一样，M8H采用了走PCI-E 3.0x4通道的Ultra M.2接口，理论速度高达32Gb/s，并且最大支持22110超长尺寸的M.2 SSD。

背板I/O接口

　　主板背板I/O接口部分，玩家国度MAXIMUS VIII HERO主板提供了HDMI 2.0和DP接口各一个，4xUSB2.0和2xUSB3.0、2xUSB3.1 Gen2接口（图中红色接口为USB3.1 Type-A，其下方为USB3.1 Type-C接口，正反可插）、1个RJ-45网线接口、5个音频输入输出接口，除此之外还有一个光纤音频输出口、一个PS/2键鼠通用接口和一个BIOS切换按钮，在I/O背板布局上尚属合理。


灯大灯亮灯会闪！

　　接下来是灯！等灯等灯部分！除了板载音频模块LED切割灯带以外，南桥散热片上还整合了炫酷的败家之眼Logo呼吸灯，配合主板自带的灯效调节软件不但可以支持多色灯效调节，还具备6种灯效模式，如伴随音乐律动的闪烁效果和体现CPU温度的灯光变化等，从此MOD不再单调。

　　玩家国度MAXIMUS VIII HERO主板目前在京东商城的报价为2295元，搭配i7-6700K等高性能处理器虽是良选，但更适合高端游戏、超频和败家之眼信仰玩家。

[page]

玩家国度MAXIMUS VIII HERO主板细节赏析：


CPU供电部分

　　CPU供电部分采用了10相全数字供电，Extreme Engine Digi极致供电设计，配合粉末化超合金电感和NexFET晶体管，保证主机稳定运行的同时更为极限超频打下基础，用料上更显诚意满满。

内存插槽

　　主板提供了四条DDR4 DIMM内存插槽，支持双通道，最高支持DDR4-3600(oc)的内存频率。

板载网卡

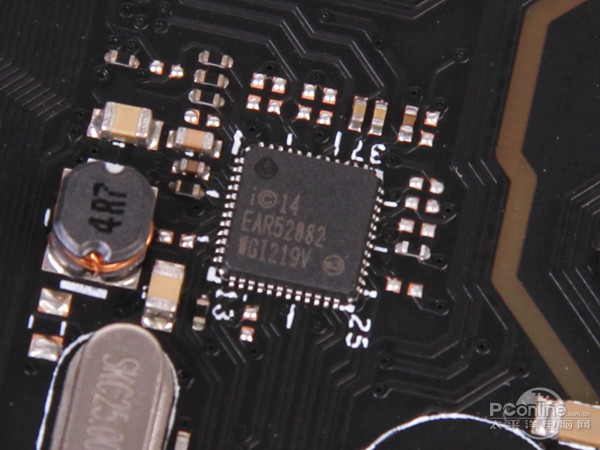

　　M8H的板载网卡为Intel千兆有线网卡，网卡芯片为Intel I-219V，配合GameFirst游戏无延迟和LANGuard极致网络保护技术，能为用户提供流畅的游戏体验和稳定的网络环境。


音频模块部分

　　音频模块采用了SupremeFX 2015信仰音效，是ESS Hyperstream DAC专业音频芯片、2VRMS Headphone Output专业耳放、NEC De-pop Relay防爆音电路和Dedicated Clock独立音频时钟结合的产物。能轻易推动600欧姆阻抗耳机，搭配Sonic  studio  Ⅱ智能音效管理软件能更好的调用supremeFX信仰音效的强大性能，全面提升录音质量和清晰度，提供更优秀的视听体验。

I/O控制芯片

　　nuvoTon NCT6793D芯片，主板I/O控制芯片，可实时监控主板各部分温度、电压等数据，配合AI Suite3可以对主板各个传感器可实现实时反馈和精准的风扇转速控制。


USB 3.1主控芯片

　　有趣的是，虽然M8H只配备了两个USB3.1 Gen2接口，但却板载两枚ASM1142 USB 3.1主控芯片，这点和以往的ASM1142解决方案稍有不同，一般是一枚芯片带两个接口，这样的双芯片设计使得华硕USB Boost软件运行时，两片芯片会协同工作，进而为接口提供更大的带宽。

　　板载诊断卡和多种多样的快捷键，方便DIY玩家使用。

　　国际惯例，最后是主板供电模块散热片果照，嘎嘎！

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和海盗船 复仇者LPX 8Gx2 DDR4-2133MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，主板型号为MAXIMUS VIII HERO。

主板BIOS试用：

BIOS界面

　　ROG主板的BIOS风格一向是和华硕普通主板产品区分开来的，左上角大大的败家之眼Logo自是不能少，通过EZ Mode界面可以非常清晰的了解到板载各项硬件信息及风扇转速、CPU电压温度等，启动顺序和部分选项通过EZ Mode即可直接调整。

　　华硕主板常见BIOS收藏夹设计，常用选项放入收藏夹，访问更方便。


超频选项

　　详尽的超频设置，精确到每个核心外频、倍频以及电压的调节，还有内存时序的控制，还可以保存超频预设，让超频更轻松。

丰富的传感器监控

Advanced设置

BIOS工具

系统概要

　　也不是笔者吹嘘，阿苏斯（ASUS）的BIOS确有其独到之处，用起来比较6且顺手，不知各位看官意下如何？

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　默认BIOS设置下，在主板发热量测试中，两款主板供电模块发热量几乎无异，满载温度为56℃，闲置温度为34℃；不过笔者事后仔细一端详，发现华硕Z170-DELUXE的供电模块阵容较之M8H还要强悍一些惹！M8H温度控制能做到这样实属不易。

　　好了，一起来看PConline评测室总结罢。

[page]

PConline评测室总结：

ROG MAXIMUS VIII HERO

　　性能与特色上，ROG MAXIMUS VIII HERO采用顶级Z170芯片组，可观的PCI-E总线数量给了它大施拳脚的空间，板载1xUltra M.2接口、3xPCI-E x16、3x2xUSB 3.1 Gen2接口、2xSATA-E接口和4xSATA 3接口扩展无忧；10相全数字供电，Extreme Engine Digi极致供电设计，配合粉末化超合金电感和NexFET晶体管超频无忧；Intel I-219V千兆有线网卡配合GameFirst游戏无延迟和LANGuard极致网络保护上网无忧；SupremeFX 2015信仰音效，搭配Sonic  studio  Ⅱ智能音效管理软件提供更优秀的视听体验。

　　最重要的，是板载一盏灯大灯亮灯会闪的败家之眼信仰Logo呼吸灯，简直不能忍！

　　价格上，玩家国度MAXIMUS VIII HERO主板目前在京东商城的报价为2295元，搭配i7-6700K等高性能处理器虽是良选，但更适合高端游戏、超频和败家之眼信仰玩家。

　　不足的地方，依然是和华硕Z170-DELUXE一样的老毛病，没有PCI-E插槽金属加固防护片，加上更显贴心；还有就是Ultra M.2接口给得有点少，给两个呗，伦家也想玩玩M.2 RAID什么的。
