还有更便宜的Z170么？七彩虹 战斧C.Z170-D3 V20评测

　　如今谈起主板，大家大抵会想到台系厂商居多，诸如：华硕、技嘉、微星、华擎、映泰等；台系厂商实力雄厚固然不假，但国内也不乏在主板产品上功力颇深的厂商，七彩虹可算是其中最为出众的一家，此前我们收到七彩虹 战斧C.Z170-D3 V20一片，一起来看看这款国产Z170主板有何亮点。

七彩虹 战斧C.Z170-D3 V20概况介绍：

七彩虹 战斧 C.Z170-D3 V20  图片  评测  论坛  报价

　　七彩虹 战斧C.Z170-D3 V20在外观上较为朴素，由于本身不算定位高端，所以整片产品主要还以黑色PCB板的黑色调为主，唯一与黑色区别开来的便是供电模块处的淡黄色散热片和南桥散热片，其中南桥散热片上还嵌有银白色的“戰斧”二字，也算烘托了产品的名称。

扩展插槽

　　扩展插槽部分，主板提供了2条PCIE 3.0 x16插槽、2条PCI插槽和2条PCIE x1插槽，虽说Z170芯片组有20条PCIE 3.0总线，但PCI-E x16插槽好歹给到了两条，所以说也不算浪费。

磁盘接口

　　七彩虹 战斧C.Z170-D3 V20提供了1个SATA Express接口和4个SATA 3接口，SATA Express接口可算为外接USB 3.1前置面板留了后路，就算闲置也可以充当两个SATA 3接口使用。

M.2接口

　　板载1个M.2接口，带宽只有10Gb/s，这点跟台系主板普遍板载32Gb/s的Ultra M.2接口不同，最大支持2280尺寸的M.2 SSD，相信这样的设计应该会带来更实惠的售价。

背板I/O接口

　　背板I/O部分配备了1个PS/2键鼠通用接口、2个USB 3.0接口、HDMI/DP/DVI接口各一个、1个RJ-45网线接口、6个音频输入输出接口和4个USB 2.0接口，虽然没有USB 3.1 Gen2接口比较遗憾，但板载了个SATA Express接口也算留了后路了。

　　七彩虹 战斧C.Z170-D3 V20目前媒体报价为899元，作为一款Z170主板来说定价尚可，估计以后还有降价的空间。

[page]

七彩虹 战斧C.Z170-D3 V20主板细节赏析：


CPU供电部分

　　CPU供电部分采用了6相数字供电，R80电感、全固态电容、一上一下MOS辅以散热片设计，力求做到满载或超频时能给供电模块尽量降温。

内存插槽

　　主板提供了四条DDR3 DIMM内存插槽，支持双通道，最高支持DDR3-2800(oc)的内存频率。

板载网卡

　　七彩虹 战斧C.Z170-D3 V20板载较为常见的瑞昱8111GS网卡，兼容性极佳，能为用户提供千兆网络传输速率。

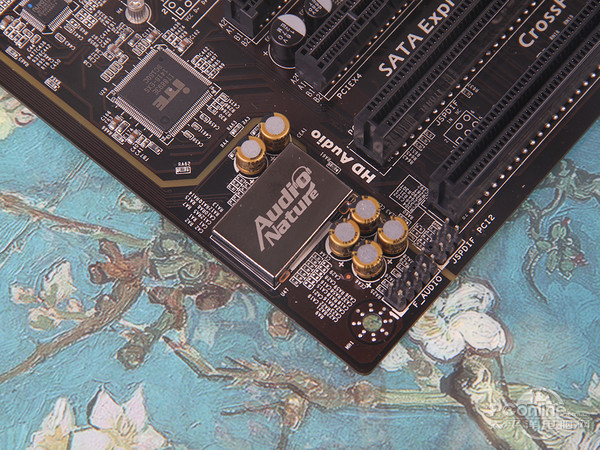

音频模块部分

　　采用天籁之音nature audio HIFI音效系统，由法拉第笼+专业声卡(瑞昱ALC892音频解码芯片)+专业功放芯片+专业音频电容+音频分割线LED灯带组成，带给用户优质的音质享受。


PCIE转PCI桥接芯片和I/O控制芯片

　　左图ITE IT8893E芯片为PCIE转PCI桥接芯片，右图nuvoTon NCT5567D芯片为主板I/O控制芯片，实时监控主板各部分温度、电压等数据。

　　七彩虹 战斧C.Z170-D3 V20淡黄色的主板供电模块散热片。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和海盗船 复仇者 8Gx2 DDR3-1600 双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，型号为七彩虹 战斧C.Z170-D3 V20。

主板BIOS试用：

BIOS界面

　　七彩虹 战斧C.Z170-D3 V20并没有采用当前台系厂商普遍使用的图形化BIOS，所以主界面上所能显示的信息也不多，仅有日期和BIOS版本等相关信息，而系统语言也仅有英语可选。（不适合新手倒腾了）

超频选项

　　在CPU Configuration选项里我们可以找到CPU超频选项，超频设置亦比较全面，感兴趣的朋友可以点击看大图；由于是全英文，所以并不适合新手玩家摆弄。

BOOT设置

电源管理设置

　　接下来是BOOT设置和电源管理设置，总的来说，这样古老的BIOS界面并不好玩，虽然图形化BIOS并不好搞，但还是希望国产主板厂商在这方面能加加油！

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　默认BIOS设置下，在主板发热量测试中，两款主板供电模块满载发热量相差11℃，差距略明显，但考虑到映泰Gaming Z170T是9相供电，所以在供电模块负载上比较有优势，毕竟多出来的这3相供电可不是摆设。

　　最后，不来点儿总结怎么行？

[page]

PConline评测室总结：

七彩虹 战斧C.Z170-D3 V20

　　性能与特色上，七彩虹 战斧C.Z170-D3 V20提供了2条PCIE 3.0 x16插槽、2条PCI插槽和2条PCIE x1插槽，对拥有20条PCIE 3.0总线的Z170芯片组来说这样的设计并不算浪费。CPU供电模块采用6相供电，并加上了供电模块散热片，其实相对于Z170主板来说这样的供电略显拮据；支持DDR3内存可以说是看准了DDR3内存不会这么快退出市场且价格便宜对带动主板销量有利这步棋；虽然没有USB 3.1 Gen2接口但板载一个SATA Express接口也算为用户留了后路；采用天籁之音nature audio HIFI音效系统，自带音频分割线LED灯带等皆可圈可点。

　　价格上，七彩虹 战斧C.Z170-D3 V20目前媒体报价为899元，作为一款Z170主板来说定价尚可，估计以后还有降价的空间。

　　不足的地方，没有提供USB 3.1 Gen2接口；没有采用32Gb/s的Ultra M.2而是采用了10Gb/s的普通M.2接口（有点浪费Z170的总线呐！）；供电相数拮据；无图形化BIOS，不适合新手玩家。
