竟有三个超级M.2！华擎Z170 极限玩家7+评测

　　提到华擎，笔者的印象是：“敢为天下先！”不知诸君赞同否？想当初，M.2接口刚刚出现在Z97主板上时，华擎便率先引入了超级M.2接口，即现在的Gen3x4 M.2接口，传输速率高达32Gb/s；现如今，超级M.2接口虽说在Z170主板上已是家常便饭，但同时板载3个超级M.2接口的华擎可谓是第一人！不信来看下面这款产品。

华擎Z170 极限玩家7+主板概况介绍：

华擎 Z170 极限玩家7+  图片  评测  论坛  报价  网购实价

　　华擎Z170 极限玩家7+采用黄黑配色为主色调，搭配金色的12K黄金电容和全新的黑铜色消光黑PCB设计，不仅外观更加沉稳，也代表了更高的工艺制造水平。使整款产品给人予一种踏实沉稳的科技感。甫一看到便甚是欢喜！

扩展插槽

　　扩展插槽部分，主板提供了4条PCIE x16插槽和2条PCIEx1插槽，依然是得益于Z170芯片组庞大的PCIE 3.0总线支援的缘故，才有了这样的四路显卡插槽设计。

SATA接口

　　先看板载SATA接口，Z170芯片组原生支持3个SATA-E接口，所以华擎Z170 极限玩家7+给得足金足两，提供了三个SATA-E接口，两个为卧式设计，一个为立式设计。除此之外还提供了4个SATA 3接口，为硬盘扩展提供充分的接口数量。

Ultra M.2接口

　　二是M.2接口，虽然镜头中只有两个Ultra M.2接口，但是大家还是可以从扩展接口一图中发现华擎Z170 极限玩家7+其实板载了三个Ultra M.2接口，每个M.2接口上都醒目的贴上了Ultra M.2的标签，旁边的PCB板上还注明了接口标准，没错儿~就是PCIe Gen3x4，32Gb/s传输速度，还支持RAID，速度杠杠的！

半高MINI PCI-E接口

　　另外，在第一个Ultra M.2接口的旁边，华擎Z170 极限玩家7+还配备了一个半高MINI PCI-E接口，用作无线网卡模块扩展，笔者认为这样的空间设计十分合理，M.2接口较高，即使在装载了M.2 SSD的情况下，下方依然有足够的空间装下PCI-E无线网卡模块，节省了主板宝贵的空间，值得称赞！

背板I/O接口

　　背板I/O接口方面，华擎Z170 极限玩家7+提供了1个PS/2接口，2个USB 2.0接口，DVI-D/HDMI/DP1.2视频输出接口各一，两个USB 3.1 Gen2接口（即图中红圈标注处，一个Type-A，一个Type-C正反可插）和4个USB 3.0接口，两个RJ-45网线接口、5个音频输入输出接口，除此之外还有一个光纤音频输出口。

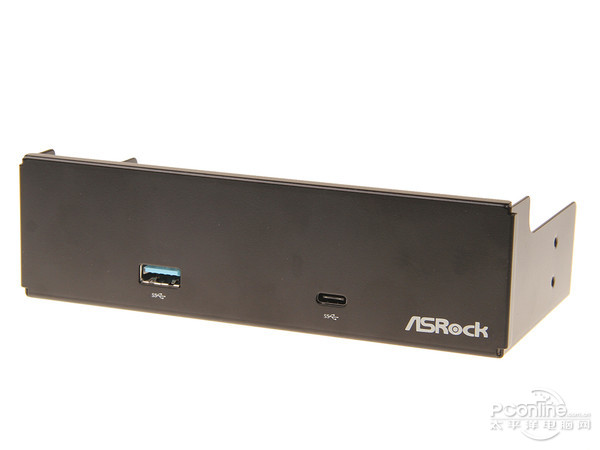

　　而还有一样也属华擎Z170 极限玩家7+开了先例的是，主板附赠USB 3.1 Gen2前置面板，该面板包含一个Type-A接口和一个Type-C接口，方便安装在机箱前面板的光驱位使用；通过途中接口大家可以了解到它是利用一个SATA-E接口工作的，另外还需要电源硬盘供电口做额外供电。

　　华擎Z170 极限玩家7+目前在京东商城的报价为2099元，作为华擎当下的Z170旗舰产品，这样的价格对比其他厂商旗舰产品可以说并不贵！

[page]

华擎Z170 极限玩家7+主板细节赏析：


CPU供电部分

　　CPU供电部分采用了12相IR全数字供电，并采用了双层MOSFET（DSM）设计，配备60A高效电感和尼吉康12K白金电容，助力超频更强悍！

内存插槽

　　主板提供了四条DDR4 DIMM内存插槽，支持双通道，最高支持DDR4-3600(oc)的内存频率。

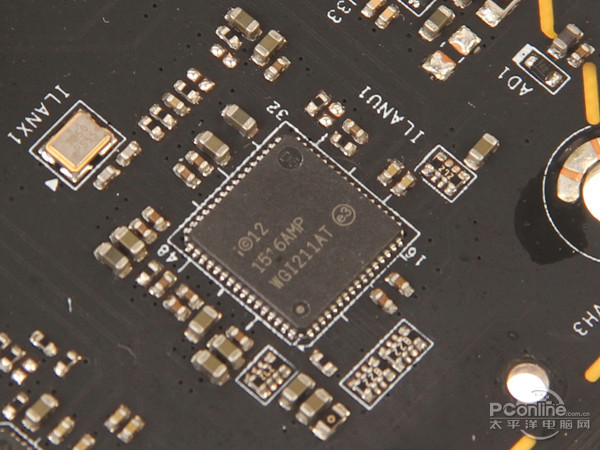

板载网卡

　　华擎Z170 极限玩家7+主板的板载网卡为Intel双千兆有线网卡，网卡芯片分别为i©121516AMP、i©14EAR52679。


音频模块部分

　　采用高保真3代音频技术，Realtek ALC1150音频解编码芯片并支持 7.1 声道HD音频，Nichicon Fine Gold系列黄金音频和115dB信噪比数模转换器，支持差分放大器电容，TI® NE5532优质耳机放大器（支持高达 600 欧阻抗耳机）；新一代的纯净电源输入与其他技术能够保证最清澈的音效。当然还有炫酷的音频LED切割灯带。

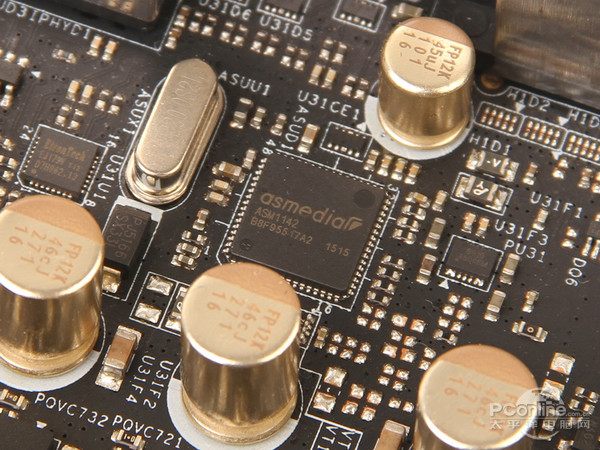

USB 3.1主控芯片

　　依然是群众朋友们喜闻乐见的ASM1142 USB 3.1主控芯片为USB 3.1 Gen2接口提供支持，能提供10Gb/s的传输速率。

　　双BIOS设计，支持一键切换，板载诊断卡和启动、重启快捷键，方便DIY玩家裸机操作。

　　末了来一发主板供电模块散热片全貌罢！睾跪的屎黄色BUFF加成，你值得拥有！

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台赏析

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和宇瞻 BLADE 4Gx2 DDR4-2133 双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170。

主板BIOS试用：

BIOS界面

　　新一代的华擎UEFI BIOS设计，使用户在EZ MODE形式下便能对整机信息一目了然，并提供CPU EZ OC按钮，方便玩家一键超频，还可以对启动顺序进行快速调整。

　　系统浏览器选项，点开后可以对当前主板接口使用状况一目了然。可以看到此时我们将GTX980Ti插到了第一条PCI-E 3.0 x16插槽上，还有内存条插到那根内存插槽上等，十分有趣！

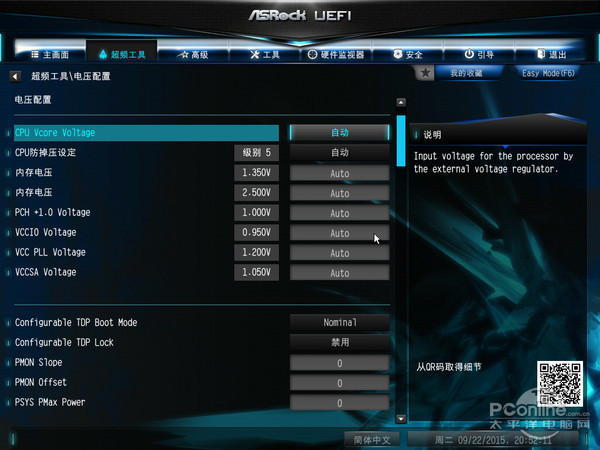

超频选项

　　超频设置，可以对所有核心倍频、电压和内存频率、时序等进行微调。各式各样的超频选项一应俱全。


高级设置

　　高级设置中可以对SATA接口模式进行切换，并对各PCI-E插槽的连接速度进行调整。

BIOS工具

　　BIOS工具栏中提供了我们早前说到的系统浏览器，除此之外还有云驱动、除湿功能、简易阵列、云医院等附加功能，并可通过Instant Flash对BIOS进行一键更新，十分方便。

　　硬件监视器里可以看到BIOS里显示了丰富的平台监控信息。总的来说，在UEFI BIOS这块，华勤做得可算是相当不错了，大有赶超一把手华硕老大哥之势！

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　默认BIOS设置下，在主板发热量测试中，两款主板供电模块发热量相差无几，华擎Z170 极限玩家7+仅在待机时温度稍微高于后者4℃，满载拷机时温度高于后者2℃，要知道华硕Z170-DELUXE的散热片可要庞大得多，华擎Z170 极限玩家7+的散热片则要偏小些，作为旗舰，这样的温度控制可圈可点。

扩展阅读

关于Ultra M.2接口的最大潜力：

　　相信大家都非常感兴趣3块使用Ultra M.2接口M.2 SSD做RAID的最大潜力是怎样的？虽然笔者这里没有相关的设备（非常抱歉），但根据华擎官方提供的资料使用U.2 KIT转接卡三块Intel 750 PCIe固态硬盘做RAID 0的速度如上图，超3GB/s的读写，简直无法直视！

超级外频芯片：

　　利用华擎额外的外部基准时钟生成器（即超级外频芯片），能够提供更大范围的频率以及更精准的时钟波形。还可以仔细微调频率，彻底挖出处理器的超频潜力。如图，外频调整幅度可精确到小数点后四位。

　　最后，我们一起来看PConline评测室总结。

[page]

PConline评测室总结：

华擎Z170 极限玩家7+

　　性能与特色上，华擎Z170 极限玩家7+采用最高端的Z170芯片组，PCI-E总线数量客观，板载3个Gen3x4 M.2接口当属第一人，、4xUSB 3.1 Gen2接口（前2后2）、3xSATA-E接口和4xSATA 3接口，扩展性能堪称强悍。供电模块更是用料十足，12相IR全数字供电，全新的双层MOSFET（DSM）设计，并配备60A高效电感和尼吉康12K白金电容，当然全金属散热片这价位的板子哪家都不会少；高保真3代音频技术，Realtek ALC1150音频解编码芯片并支持 7.1 声道HD音频，Nichicon Fine Gold系列黄金音频和115dB信噪比数模转换器，支持差分放大器电容，TI® NE5532优质耳机放大器；英特尔双千兆网卡设计等无一不是这款产品的亮点。另外，不容忽视的USB 3.1 Gen2前置面板合理利用了SATA-E接口想必大家都很喜欢！

　　价格上，华擎Z170 极限玩家7+目前在京东商城的报价为2099元，作为华擎当下的Z170旗舰产品，这样的价格对比其他厂商旗舰产品可以说并不贵！

　　不足的地方，显卡插槽没有加金属防护片；虽然预留了半高mini PCIe接口但是没有板载无线网卡也是一款旗舰产品做得不够到位的地方。
