映泰Gaming Z170T评测：用DDR3怎么样？

　　想必这阵子大伙对Z170芯片组主板都形成了思维定式，认为像Z170这样的高端芯片组产品就该板载DDR4内存插槽才对，然而偏偏有这么一款产品喜欢剑走偏锋，给性能强悍的Z170芯片组主板搭配上全DDR3内存插槽，让我们一起来看看这款板载4条DDR3插槽映泰Gaming Z170T主板！

DDR3还能再战三年！映泰Gaming Z170T评测

映泰Gaming Z170T主板概况介绍：

映泰 GAMING Z170T  图片  评测  论坛  报价

　　映泰Gaming Z170T主板和上一代映泰Gaming Z97W等产品外观可以说是十分相似，依旧是灰黑色的海岸线装甲，南桥散热片上醒目的红色星状Logo，还有板载扩展插槽配色等均如出一辙，不知道这样的延续性设计能不能把设计经费省下来优惠给消费者呢？笑~

扩展插槽

　　扩展插槽部分，主板提供了两条PCIE x16插槽、两条PCI插槽和一条PCIEx1插槽，可支持双路显卡交火。

磁盘接口

　　磁盘接口部分映泰Gaming Z170T主板配备了两个SATA 3接口和两个SATA Express接口，得益于Z170庞大的PCIE 3.0总线数量，这些SATA Express接口均走PCIE通道并可达到16Gb/s的传输速率。

M.2接口

　　虽然这款产品在Z170主板中价格比较亲民，但并没有在M.2接口规格上偷工减料，依旧采用了PCI-E 3.0x4的M.2接口，理论速度高达32Gb/s（注意是小B），并且支持2242、2260、2280三种尺寸的M.2 SSD。

背板I/O接口

　　在主板背板I/O接口处，映泰Gaming Z170T提供了HDMI 2.0和DP接口各一个，一个PS/2接口、两个USB2.0接口和四个USB3.0接口、两个RJ-45网线接口、6个音频输入输出接口，除此之外还有DVI和VGA视频接口各一个，方便传统显示器接入。值得玩味的是，在现在诸多主板厂商都在拼命往主板上加USB 3.1 Gen2接口的今天，映泰Gaming Z170T却没有提供USB 3.1 Gen2接口，看来这款产品存在非常大的降价空间。

　　另外，主板还别出心裁的设计了超频触控面板，让各位玩友在拆机状态下都能轻松进行超频调整，配合上灯光效果，乍一看还相当不错呢！

　　其实Touch OC这样的设计在映泰Gaming Z170系列全线产品上都有，这也是为了贯彻Gaming而做出的创新。毕竟这是在Gaming Z97系产品上所未见的。映泰Gaming Z170T目前在京东上的售价为999元，买主板还送芝奇 RipjawsX DDR3-1600 8G台式机内存，怎么样？你们心动了吗？

[page]

映泰Gaming Z170T主板细节赏析：

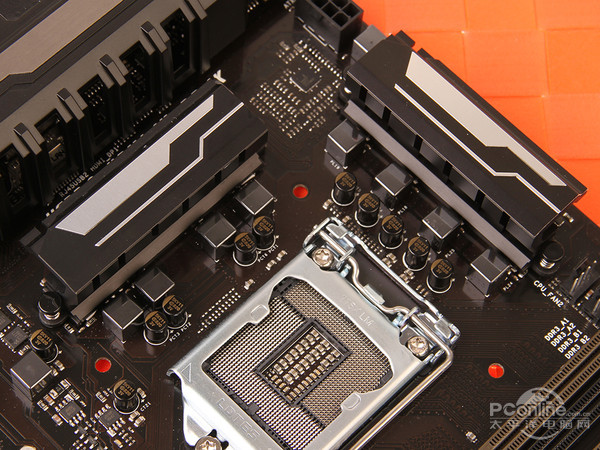

CPU供电部分

　　CPU供电部分采用了9相全数字供电，并采用了可提升20%低温耐久度和长达普通电容5倍使用寿命的黑金电容，MOSFET上还贴上散热片，帮助散热。

内存插槽

　　主板提供了四条DDR3 DIMM内存插槽，支持双通道，最高支持DDR3-3000(oc)的内存频率。


板载网卡

　　映泰Gaming Z170T主板板载双千兆有线网卡，网卡芯片为分别为瑞昱RTL8111H和Intel i219V，能有效降低游戏延迟。


音频模块部分

　　板载声卡采用瑞昱顶级解码芯片ALC892，支持7.1声道音频输出，独有的7.1ch蓝光音频 Hi-Fi 3D技术并使用LED音频切割灯带减少电波干扰。

I/O控制芯片

　　ITE IT8625E主板监控芯片，可实时监控主板各部分温度、电压等数据。

Super LAN防护模块

　　板载Super LAN防护模块，可防16000V雷击电涌。

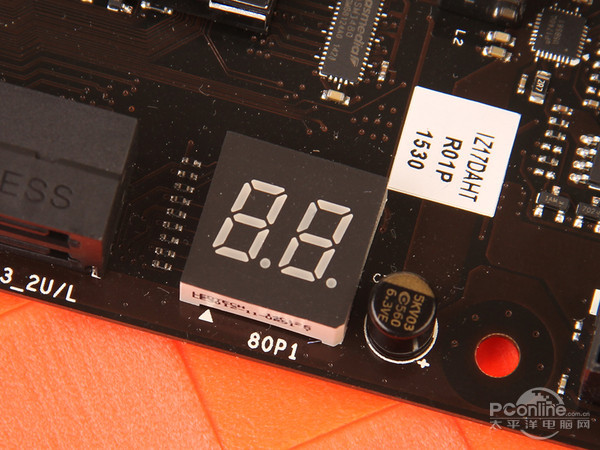

　　板载诊断卡，整机问题轻松诊断。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、公版GTX 980Ti和海盗船 复仇者 8Gx2 DDR3-1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170。

主板BIOS试用：

BIOS界面

　　BIOS设计方面依旧沿袭了上一代Z97 Gaming系列产品的风格，主界面显示CPU、内存、风扇转速和CPU温度等相关信息，并支持中英文切换。

　　高级设定里有各方面宏观设置向导。


丰富的超频选项

　　详尽的超频设置，精确到每个核心外频、倍频以及电压的调节，还有内存时序的控制，还可以保存超频预设，让超频更轻松。

芯片组选项

启动设置

BIOS安全设置

　　可以看到映泰在BIOS设计上有自己的一套风格，大栏目主要显示在底下，让人一目了然，各种相关设定该有的全都有，不会因为售价亲民而缺斤少两，总体来说BIOS用得还算顺手！

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。

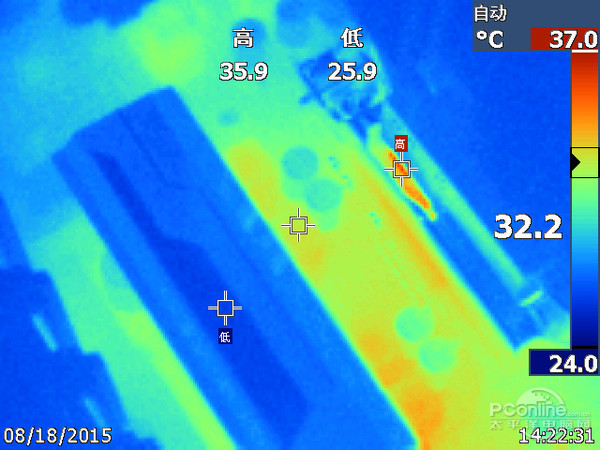

平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

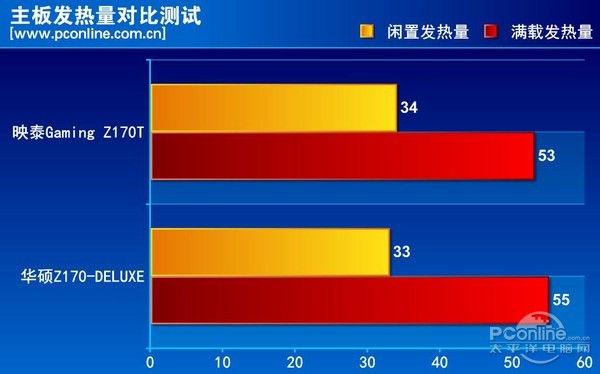

发热量对比

　　默认BIOS设置下，在主板发热量测试中，映泰Gaming Z170T温度控制表现上竟和拥有22相供电的华硕Z170-DELUXE不相上下，实在出乎笔者意料！不过从供电阵容上看后者超频性能势必会强些，在超频时两者温度差距可能就不是如此相仿了，不过，映泰Gaming Z170T能有这样的表现可说是可圈可点！

特色功能简介：

　　下面咱们再来介绍一些板载的特色功能！

　　映泰Gaming Z170系列主板全部板载LN2、XMP和清除CMOS按钮，还有调试诊断灯，独家超频触控面板为超频玩家提供了方便的使用和调试工具方便极限超频！

　　板载多项电路防护技术，提供超级网卡保护，可防16000V雷击；USB电路提供电保险丝和ESD静电保护，防止不稳定电流或静电损伤主板芯片和游戏外设。供电模组提供防静电防突波电涌保护，保障系统和硬件使用安全稳定。

　　Hi-Fi 3D游戏音效，体验饱满高品质音质，可清晰听声辨位，从战场细微声音预判敌人行踪，杀敌于掌握之中。

　　说到这个手机遥控功能，笔者个人觉得和华硕主板的Remote Go！功能非常相似！也是远程控制使用该主板的电脑，是一个非常实用加有趣的功能。

　　最后，我们一起来看PConline评测室总结。

[page]

PConline评测室总结：

映泰Gaming Z170T

　　性能与特色上，映泰Gaming Z170T采用Z170芯片组，PCI-E总线数量客观，另外其板载Gen3x4 M.2接口、2xSATA-E接口和2xSATA 3接口。虽然没有板载USB 3.1 Gen2接口，但依然可以通过后期使用第三方USB 3.1 Gen2前置面板接入SATA-E接口实现。用料上，主板采用9相全数字供电，黑金固态电容搭配黑晶电感，还有金属散热片支援，用料可圈可点。板载声卡采用瑞昱顶级解码芯片ALC892，独有的7.1ch蓝光音频 Hi-Fi 3D技术并使用LED音频切割灯带也是其一大亮点！另外，全DDR3内存插槽的设计是其产品定位的突出体现，主要面向对DDR3依依不舍对DDR4价格抗拒的玩家。

　　价格上，映泰Gaming Z170T主板在京东上的售价为999元，买主板还送芝奇 RipjawsX DDR3-1600 8G台式机内存，怎么样？你们心动了吗？

　　不足的地方，没有USB 3.1 Gen2接口，目前售价仍比较高（因为999还送跟289元芝奇8G条子，那蜀黍不送条子是不是可以卖700元哇？笑~）。
