全新游戏装甲护体 映泰Gaming Z97W评测

　　向游戏靠拢无疑是PC DIY硬件的一个大趋势，不少主板厂商也早已针对玩家推出了旗下游戏系列主板产品线，而映泰现在也成了这其中的一员。虽然早前映泰主板也有加入不少有关游戏的元素，但这次似乎来得更加彻底一些，独立推出了全新的“Gaming”系列主板，除了更多的游戏应用支持外和外观设计外，还带来了最新的USB 3.1接口。目前映泰Gaming系列主板共计2款，均基于较高端的Z97芯片组，今天为大家带来的就是当中的次旗舰型号——映泰 Gaming Z97W的评测。

映泰 Gaming Z97W  图片  评测  论坛  报价

映泰 Gaming Z97W主板概况介绍：

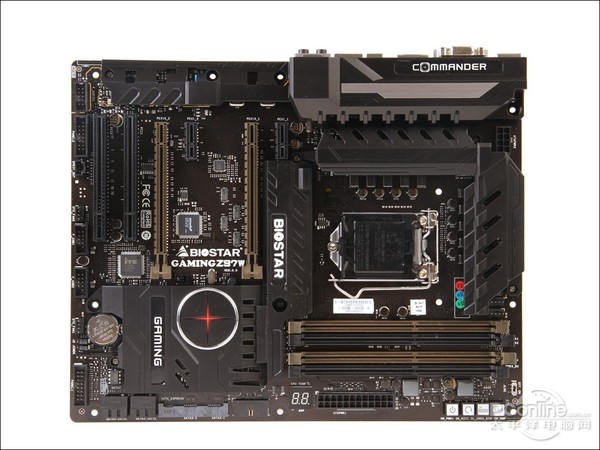

映泰 Gaming Z97W

　　映泰Gaming Z97W为标准的ATX大板型设计，外观上加入了与华硕“特种部队”系列主板相似的装甲设计，棕色PCB和黑色装甲的搭配给人一种比较硬派的感觉，也与映泰“游戏指挥官”这个主题相呼应。不过装甲的材质并非是金属而是塑料，更多是起到装饰的作用。

扩展插槽

　　主板配备了2条PCIe 3.0 x16插槽，支持双X8 A卡高性能交火。另外还有PCIe x1和PCI插槽各两条。


磁盘接口

　　存储方面，映泰 Gaming Z97W提供了4个SATA 6Gbps接口，以及1个SATA-Express接口（也可分作2个SATA 6Gbps使用）。另外在CPU插槽下方，还有1个M.2高速SSD插槽，最大带宽为10Gb/s，可支持安装2242/2260/2280三种大小规格的M.2 SSD。

背板I/O接口

　　背板I/O接口处，主板提供了一个PS/2接口、4xUSB 3.0接口、2xUSB 3.1接口（最右方的两个）、两个RJ-45网卡接口、一组镀金音频接口，支持VGA/DVI/DP/HDMI视频输出。

　　映泰 Gaming Z97W目前在京东报价为1199元，不算便宜但价格也尚可接受，适合游戏玩家尝鲜购买。

[page]

映泰 Gaming Z97W主板细节赏析：


CPU供电部分

　　拆下主板的装甲和散热片后，我们可以看到主板的CPU供电PWM芯片为ISL6376，通过5颗ISL6611A倍相芯片达到等效10相供电，每相配备一上一下MOSFET。

内存插槽

　　主板提供了大板标配的4条DDR3 DIMM内存插槽，最大支持扩展到32GB内存容量，标称最高可支持超频到3000MHz的内存。

网卡

　　映泰Gaming Z97W配备了板载双千兆网卡，除了上图下方比较主流的瑞昱RTL8111GR之外，还有在游戏主板中经常出现的杀手E2200网卡，搭配杀手网卡的管理软件使用，可有效分配网络带宽，从而降低网络游戏的延迟。

音频

　　主板音频部分通过PCB分割线划出独立区域，以减少其他部分元件杂讯对音频信号的影响。音频解码芯片为较高端的瑞昱ALC898，并配有音频专用的金属薄膜电阻和无极性电容，但是没有像映泰Hi-Fi系列主板那样加入金属屏蔽罩设计。

USB 3.1主控芯片

　　前文也提到了主板在背板I/O处提供了USB 3.1接口，而这正是通过祥硕ASM1142主控芯片实现的，该芯片可将PCIe 2.0 x2或PCIe 3.0 x1带宽转接为2个USB 3.1接口使用。

板载按键

　　在靠近内存插槽的一角，主板还提供了丰富的板载按键，包括开关、重启、CMOS重置、一键X.M.P等，旁边特地增加了一个LN2开关（能够防止在液氮超频时，不会因为主板过冷而启动不了），方便喜欢折腾硬件的玩家使用。

视频信号切换芯片

　　PTN33600BS芯片，视频信号切换芯片，为HDMI输出接口提供直连通道。

PCI带宽转换芯片

　　祥硕ASM1083芯片，可将PCIe带宽转换位PCI插槽使用。

硬件监控芯片

　　IT8622E 硬件监控芯片，可实时监控主板各部分温度、电压等数据。

PCIe 3.0带宽切换芯片

　　上图左侧4个芯片均为祥硕ASM1480，PCIe 3.0通道切换芯片，在支持多显卡互联的主板中也是常客了。右侧的ASM1182e芯片则可将PCIe 2.0 x1通道1对2扩展，从而为主板提供了2个PCIe 2.0 x1接口。

[page]

评测平台与评测方法介绍：

　　本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

测试平台截图

　　我们测试选择的硬件是Intel i7-4770K，公版GTX 960和16G 1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：

BIOS主页

　　BIOS整体界面的布局和操作方式与之前的映泰主板还是比较相似的，左侧为硬件实时监控，中间显示操作选项，右侧则为选项说明，不过套用了Gaming主板专用的全新主题，右侧Logo是动态显示的。

CPU频率设置

　　有关硬件性能设置的选项都被放置在O.N.E栏目内。CPU设置部分可以针对每个核心设定不同的倍频数值，也可设置RING频率

内存设置

　　内存设置支持手动调整频率和时序等等参数，也可以直接读取内存自带的XMP配置。


电压设置

　　电压调节部分CPU核心和RING电压支持不同的电压模式，适配电压和补偿电压等均可详细设置，另外也支持对内存和PCH电压进行调整。


其他BIOS选项（点击查看大图）

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录平台闲置及CPU满载时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　搭载i7-4770K，在默认BIOS设置下，闲置和满载时均在靠近背板I/O一侧的电感处检测到了较高的温度，最高处达到了63度，温度表现尚算不错，即使搭配较高端的CPU超频使用也没有问题。

[page]

PConline评测室总结：

映泰 Gaming Z97W

　　性能与特色上，映泰 Gaming Z97W作为映泰全系的游戏系列主板，加入了各种针对玩家设计的游戏元素，比如包含杀手E2200在内的双千兆网卡，Smart Ear 3D智能音效软件，配备了“游戏指挥官”装甲的外观设计更加硬派，丰富的板载按键也适合喜欢折腾硬件的玩家使用。此外，主板本身也支持各种各样新玩意，M.2、SATA-Express高速SSD接口一个不落，还有最新的USB 3.1接口。

　　价格上，主板目前在京东报价为1199元，不算便宜但价格也尚可接受，适合游戏玩家尝鲜购买。

　　不足的地方，BIOS与软件的界面设计还有提高空间。
