AMD Kaveri APU使用FM2+插槽,向下兼容FM2插槽的APU和速龙CPU,对应的芯片组之前分别有较高端的A88X、次之的A78,以及最低端的A58。其中A88X原生支持8个SATA3和4个USB3.0接口,A78原生支持6个SATA3和4个USB3.0接口。相比接口多到用不完的两位老大哥,最低端的A58原生1个SATA3和USB3.0都不支持,即使是入门产品,也不免令人觉得寒酸。为了填补了A78与A58芯片组之间的缺失,AMD后来又推出了A68H芯片组,至此APU主板在主流市场产品线覆盖已经比较完整。从去年年底开始,A68H芯片组主板已经逐渐登陆市场。今天为大家带来的,就是技嘉最新推出的一款入门主板——技嘉 A68HM-DS2评测。
不多不少够用就好 技嘉A68HM-DS2评测
技嘉 A68HM-DS2主板概况介绍:
技嘉 F2A68HM-DS2 图片 评测 论坛 报价 网购实价

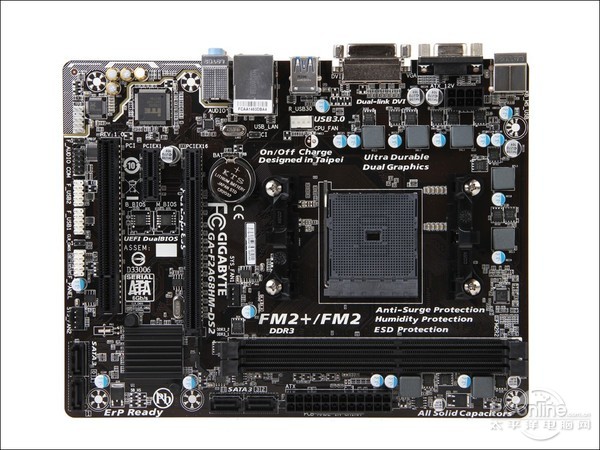

技嘉A68HM-DS2基于AMD最新的A68H芯片组,原生支持2个USB3.0和4个SATA3.0接口。主板为MATX板型,属于技嘉超耐久系列主板,支持双BIOS,除音频部分全部使用了全固态电容设计。
拓展插槽
扩展插槽部分,主板提供了一条PCIE 3.0 x16插槽,一条PCIE x1插槽,一条PCI插槽。在插槽之间我们还可以看到技嘉的两枚BIOS芯片。
磁盘接口
主板配备的原生提供全部4个SATA3接口,其中2个位于芯片组下方,2个位于主板供电接口的左侧,都为竖立式设计,支持RAID 0、RAID 1和RAID 10。
背板I/O接口
背板I/O接口方面,技嘉A68HM-DS2提供了一个PS/2键鼠接口、4xUSB2.0、2xUSB3.0、一个RJ-45网线接口、3个音频输入输出接口、支持DVI/VGA视频输出。
主板规格参数 | |
尺寸架构 | MATX |
CPU插槽类型 | FM2+ |
主板芯片 | A68H |
内存插槽 | 2 x DDR3 DIMM |
显卡支持 | PCI-E 3.0 x 16 |
SATA接口 | 4 x SATA 3.0 |
USB3.0接口 | 2 x USB 3.0,0前2后 |
产品特色 | 原生支持USB3.0和SATA3.0,双BIOS设计 |
参考价格 | 399元 |
主板目前在京东商城报价399元,而市面上其他A68H芯片组主板售价也基本在这个水平,适合入门级用户和APU小型装机用户购买。
[page]
技嘉 A68HM-DS2主板细节赏析:
CPU供电部分
CPU供电部分,技嘉A68HM-DS2使用了3+2相供电。供电PWM芯片为ISL62773,在入门APU平台中比较常见,其中3相为核心供电,2相为北桥供电。
内存插槽
主板配备了两条DDR3 DIMM内存插槽,支持双通道,最大可超频到2400MHz。
板载网卡
网卡方面,主板板载了比较主流的瑞昱RTL8111G千兆网卡,可提供稳定网络支持。
音频部分
音频部分经过PCB分割线处理,以减少音频信号受到的干扰,这在入门级主板中并不常见。音频芯片为瑞昱的ALC887,并配备音频专用的电容。
I/O控制芯片
音频部分上方是IT8620E I/O控制芯片,可实时监控主板各部分温度、电压等数据。
[page]
评测平台与评测方法介绍:
硬件平台 | |
CPU | AMD A10-7850K |
主板 | 技嘉 A68HM-DS2 |
内存 | DDR3-1600 8GB×2 9-9-9-24 |
硬盘 | 西数 1TB蓝盘+ 120G 海盗船SSD |
显卡 | NVIDIA GTX750 |
软件平台 | |
系统软件 | Win7 64位正式版 NVIDIA GEFORCE 347.09 |
BIOS版本 | F1 |
评测软件 | CPU/内存性能测试: |
本次评测主要可以分为三部分,第一部分是BIOS试用,第二部分是增强版性能测试,最后是发热量测试。
测试平台截图
我们测试选择的硬件是AMD A10-7850K,公版GTX750和16G 1600MHz双通道内存, 我们会加入其它主板在这套硬件上的测试成绩作对比。
主板BIOS试用:
BIOS界面
技嘉A68HM-DS2的BIOS只使用了旧式的技嘉UEFI界面,不支持最新的九宫格和高清模式切换。不过旧式界面的操作流畅度和选项丰富度都非常高。
CPU频率和内存设置
CPU超频部分,可以通过调整BCLK和倍频的方式结合进行,也支持核显频率调整。内存设置除了支持直接读取AMP和XMP档案外,也可以细致手动设置频率和时序等参数。
电压调整
电压部分支持调整CPU核心电压、北桥电压和内存电压。
其他BIOS选项(点击查看大图)
基准性能测试:
为了方便用户了解这款主板的性能表现,我们加入了另一款主板作为参考对比,由于测试准确性关系,我们一般把3%以内的差距视为误差。
基准性能测试 | |||
测试项目 | 技嘉 A68HM-DS2 | 精英 A88XM黑金刚 | 差距 |
CPU/内存性能 | |||
国际象棋 | 7571 | 7563 | +0% |
X264 FHD BenchMark | 12.5 | 12.8 | -2% |
CineBench R11.5 | 3.60 | 3.60 | +0% |
WinRAR文件压缩 | 3431 | 3358 | +2% |
3D游戏性能 | |||
新3DMark (FS) | 3376 | 3454 | -2% |
生化危机6 | 5800 | 5789 | +0% |
古墓丽影9 | 63 | 63 | +0% |
磁盘读写测试 | |||
SSD平均连续读取 | 436 | 440 | -1% |
SSD平均连续写入 | 128 | 130 | -2% |
从基准性能测试中可以看出, 技嘉A68HM-DS2对硬件具有良好的支持,CPU,内存和显卡性能都能得到良好地发挥,成绩水平正常。
基本性能评价(较好,正常,较差) | |
CPU常规性能 | 正常 |
内存性能 | 正常 |
3D游戏性能 | 正常 |
磁盘性能测试 | 正常 |
主板温度测试
温度测试部分,我们主要考察主板CPU供电部分的问题,这部分温度是主板发热量较大的地方,也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试,记录闲置(CPU、显卡空载)及满载(CPU满载、显卡空载)时两个数据。
平台发热量(左满载右闲置)
经过我们的整理,主板发热量如下图:
发热量对比
发热向来是AMD的老大难问题,技嘉A68HM-DS2自然也逃不过。由于没有搭配散热片,搭配A10-7850K满载5分钟后MOSFET处最高温度达到了118摄氏度,而闲置温度倒不算高,只有46度。因此使用该主板的话,建议搭配非超频的不带K型号APU使用。
[page]
PConline评测室总结:
技嘉 A68HM-DS2
性能与特色上,A68H芯片组不像A58那么寒酸,原生支持USB3.0和SATA3.0接口,价格方面也要低于A78和A88X主板。技嘉这款A68HM-DS2主板作为入门级主板,同样配备技嘉双BIOS技术,除音频部分采用全固态电容,还使用了提高音频纯净度的PCB分割线和音频专用电容,在低端主板中也并不乏亮点。
价格上,主板目前在京东商城报价为399元,适合入门用户购买。
不足的地方,供电部分没有散热片,发热量较大,因此建议搭配低功耗的不带K型号APU使用。
优缺点点评 | |
优点 | 缺点 |
1、原生支持USB3.0和SATA3 2、配备双BIOS 3、低噪独立音频PCB切割区和音频专用电容 | 1、供电部分发热量较大 |
