国产性价比旗舰 七彩虹战旗Z97魔音版评测

　　近几年主板的同质化，加剧了各个厂商之间的竞争，台系一线厂商一直占据领先地位，而大陆厂商则大多走低端路线，通过低价吸引用户。不过七彩虹却一直没有放弃中高端主板市场，继前段时间全新推出了iGame 烈焰战神系列主板之后，我们熟悉的战旗系列也推出了一款新的Z97主板——七彩虹战旗C.Z97 X5魔音版V20，在保证硬件规格的同时，售价也处于中游水平。下面就为大家带来这款主板的详细评测。

国产性价比旗舰 七彩虹战旗Z97魔音版评测

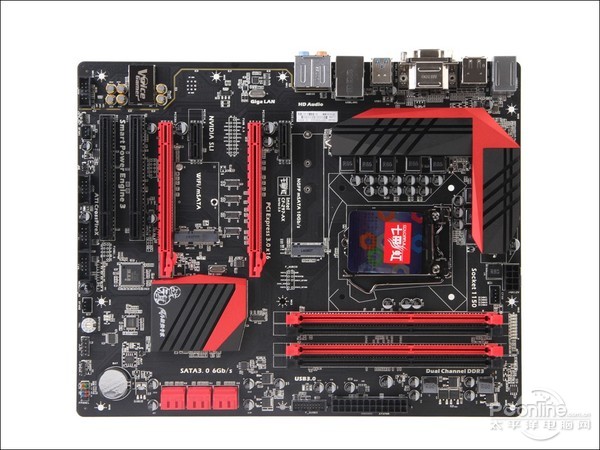

七彩虹战旗C.Z97 X5魔音版V20主板概况介绍：

七彩虹 战旗C.Z97 X5魔音版 V20  图片  评测  论坛  报价

　　七彩虹战旗C.Z97 X5魔音版V20是七彩虹全新推出的一款Z97主板，主要面向中高端装机用户。主板为标准的ATX大板型设计，各种存储、I/O接口配备齐全，支持双卡SLI/交火。软件方面，主板也提供了智能还原、升级、超频、节能、无线等应用。

扩展插槽

　　主板提供了2条PCIE x16插槽，支持双卡x8高性能SLI/交火，此外还有PCIE x1插槽和PCI插槽各2条。


磁盘接口

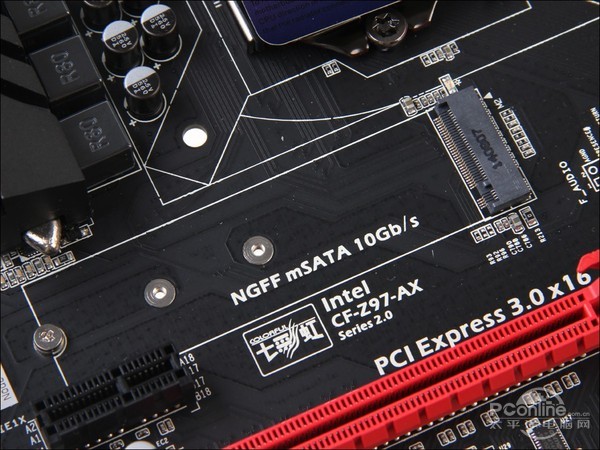

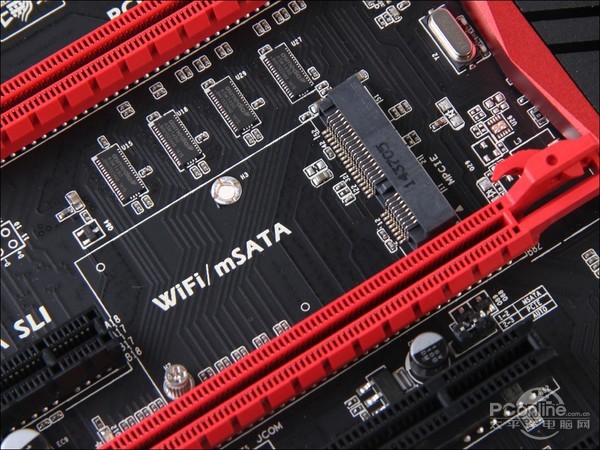

　　存储方面，主板除了配备了Z97芯片组标配的6个SATA3接口外，还有MPCIE插槽，支持扩展mSATA硬盘和WiFi模块。Z97中新加入的M.2也没有漏下，支持42mm、60mm和80mm三种不同长度的M.2 SSD扩展。

背板I/O接口

　　主板背板I/O接口上，提供了1个PS/2键鼠接口，2xUSB3.0，4xUSB2.0，1个RJ-45网线接口，支持HDMI/DVI/VGA/DP视频输出，以及7.1声道高清音频输出和S/PDIF数字音频输出。

　　七彩虹战旗C.Z97 X5魔音版V20目前在京东商城上，报价为849元，主要面向中高端装机用户。

[page]

七彩虹战旗C.Z97 X5魔音版V20主板细节赏析：

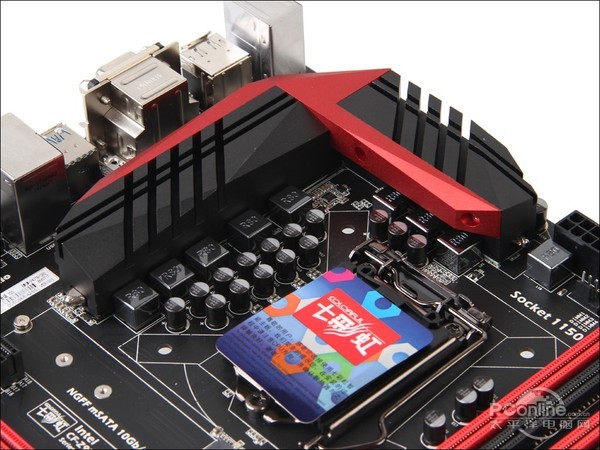

CPU供电部分

　　七彩虹战旗C.Z97 X5魔音版V20的CPU供电PWM芯片为UP1649P（支持4相），通过4颗UP1951P芯片移相达到等效8相供电。用料方面采用了R80铁素体电感以及日系固态电容，

　　供电部分MOSFET通过导热胶与大块散热片相接触，散热片内部还嵌入了提高热传导效率的镀镍金属管。

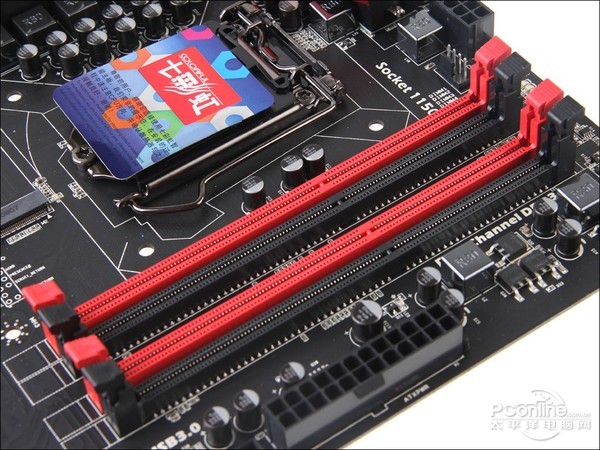

内存插槽

　　主板提供四条DDR3 DIMM插槽，支持最高超频到2400MHz内存，最大扩展容量为32GB。

网卡

　　七彩虹战旗C.Z97 X5魔音版V20的网卡是瑞昱新推出的RTL8118AS，能够提供千兆网络支持，并支持低功耗待机模式运行。

声卡

　　主板的音频部分采用了瑞昱声卡张较高端的ALC1150，EMI屏蔽罩、PCB分割线等免除音频受到其它信号干扰的设计也有应用，音频电容则由Nichicon提供。PCB分割线上还有红色的LED呼吸灯带。


其它板载芯片

　　上面左图中的芯片为IT8893E，可将PCIE带宽专为PCI使用；而右图中的芯片则为NCT5532D，可以提供监控各类硬件电压和温度等功能。

　　上图左侧的Memory OK按键，功能也类似于华硕主板中的Memory OK键，能够在超频内存、时序设置不当等导致无法正常开机的情况下，自动调整参数解决启动问题。右侧的则是七彩虹的“九段”超频旋钮，共九档提升，每提升一档提高两个倍频，不过由于这个旋钮只能单纯改变倍频，而电压等其他参数都需要另外进入BIOS调整，所以不太实用。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

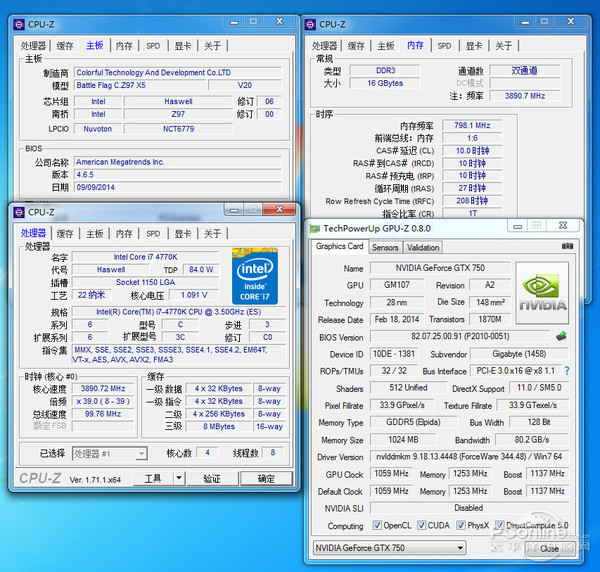

测试平台截图

　　我们测试选择的硬件是Intel i7 4770K，公版GTX750和16G 1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：

BIOS界面

　　BIOS界面以红黑色为主体色调，也与主板外观本身相呼应。根据功能的不同，BIOS顶部分布着6个不同的功能栏目。


超频设置

　　BIOS内与超频相关的功能处于最后一栏之中。左图的倍频设置中，第一个CPU倍频项目是不能修改的，超频需要修改的是下方核心倍频限制的数值。总体来说，超频的选项不算丰富，但基本够用。

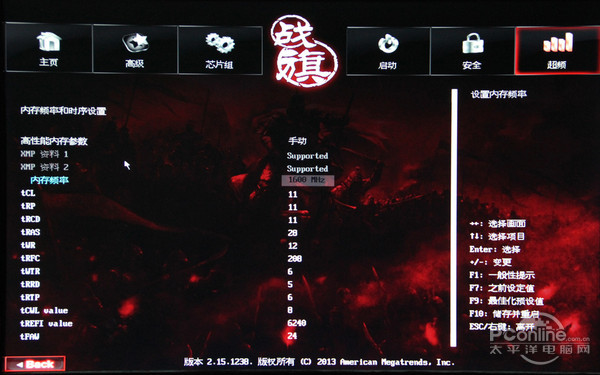

内存设置

　　内存设置方面，主板支持读取XMP档案，也可以手动调整频率和时序。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　默认BIOS设置下，性能测试中，搭配七彩虹战旗C.Z97 X5魔音版V20的i7-4770K可以稳定睿频在3.9GHz下，因此在CPU部分测试成绩较高一些。而其他测试，表现则与参照主板基本持平。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

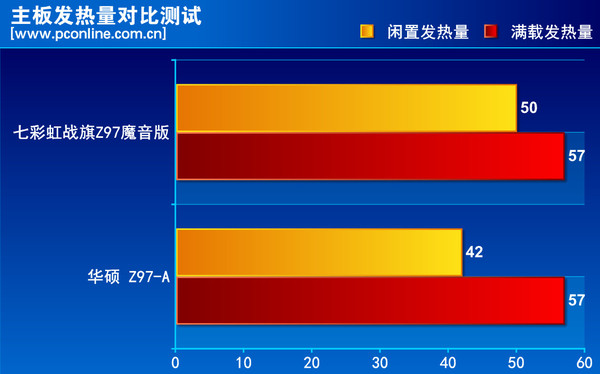

发热量对比

　　从热量图总可以看出，在满载和闲置情况下，主板供电部分最高温度处都集中在MOS Driver芯片上，分别达到57和50度。总体上看发热控制得不错，在Z97主板中属于正常水平。

[page]

PConline评测室总结：

七彩虹战旗C.Z97 X5魔音版 V20

　　性能与特色上，七彩虹战旗C.Z97 X5魔音版 V20拥有比较扎实齐全的硬件规格，8相供电能满足一定程度的CPU超频，支持x8+x8双显卡高性能互联，还有mPCIE和M.2扩展。主板音频部分也经过优化，其Voice Gamer音频采用了较高端的ALC1150芯片和尼吉康音频电容，能为用户提供较为优质的音频体验。

　　价格上，目前主板在京东商城报价849，该价位在Z97主板中属于中下游水平，主打性价比。

　　不足的地方，BIOS超频选项不够丰富。
