发烧级游戏之选！技嘉X99 Gaming 5评测

　　作为一线主板厂商，技嘉在Intel发布全新旗舰X99平台后，也迅速跟进推出了多款X99主板，发力高端旗舰PC市场。而这些主板中，率先出现在我们眼前的，是技嘉主打高端游戏玩家的G1 Gaming系列。下面为大家带来的是其中一款产品——技嘉X99 Gaming 5主板的评测，看看技嘉X99游戏主板又有何新的特点，追求极致性能的玩家不要错过！

发烧级玩家之选 技嘉X99 Gaming 5主板评测

技嘉X99 Gaming 5主板概况介绍：

技嘉 X99-UD4  图片  评测  论坛  报价  网购实价

　　技嘉X99 Gaming 5采用了标准的ATX大板设计，使用了9系之后全新的红黑外观风格。而特色功能上，Gaming主板的魔音设计和杀手网卡等自然也是少不了的，并新增了双M.2插槽，支持极致性能的四路显卡互联。软件上，搭配技嘉独家的APP Center等应用，更能发挥整套硬件平台的强大性能。


拓展插槽

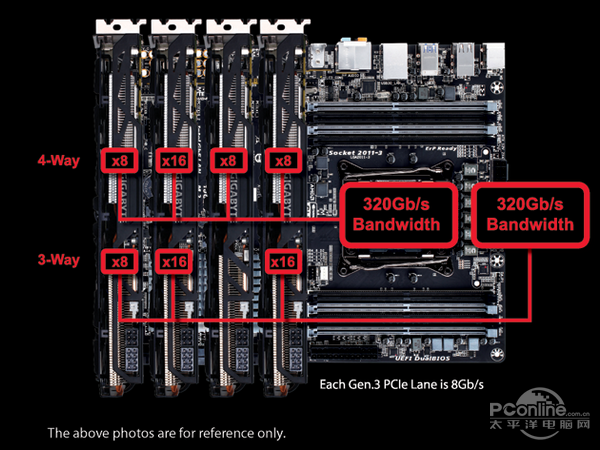

　　主板配备了4条PCIE 3.0 X16插槽，支持极致的4路交火。一般传统的设计会将四组显卡插槽的带宽限制在每根X8(64Gb/s)。而技嘉X99主板的新设计则通过外加的频率发生器以直接连通处理器所提供PCI-E X16通道（不需切换开关），完整地解放全部可用带宽，为玩家提供最极致的显示性能。此外，主板还还配备了三条PCIE X1插槽。

磁盘接口

　　主板提供10个SATA3.0接口和1个SATA Express接口，其中6个SATA3.0接口为原生X99芯片组提供。

背板I/O接口

　　背板的I/O接口也非常丰富，包括2个PS/2键鼠接口，4xUSB 2.0，6xUSB3.0，RJ-45千兆网卡接口，7.1声道高清音频输出接口，S/PDIF光纤输出接口，和两个Wi-Fi天线接孔。

双M.2插槽

　　在显卡插槽之间，主板还提供了了两个M.2插槽，用户可以通过接口接入M.2 SSD或无线网卡进行扩展。

　　既然是X99主板，售价当然不会便宜，目前该主板报价3199元。要组建极致的平台，还是需要付出不少代价的，适合土豪级DIY玩家购买。

[page]

技嘉X99 Gaming 5主板细节赏析：


CPU供电部分

　　主板CPU供电部分使用了6相全数字供电设计，电感为库柏公司提供的服务器级别电感，搭配黑化固态电容和钽电容，MOSFET则使用了IR公司的单封装设计的DirectFET，从而保证了供电部分有更高的电流利用率和更低的温度，大大提高了元器件的使用寿命。散热片则为一体式设计，MOSFET散热片与北桥散热片通过一根镀镍金属管相连，可以使热量更均匀地传导出去。

内存插槽

　　主板的8条内存插槽也是X99平台的标配，分居于CPU插槽两侧，最大支持4通道，64GB的DDR4内存扩展，并可通过将内存超频至3000MHz。

网卡

　　板载网卡为高通的杀手E2201网卡，搭配杀手网卡的网络管理应用，能够有效降低线上游戏的延迟。


音频部分

　　板载音频芯片为创新Sound Core 3D芯片，并配以尼吉康专业音频电容。音频部分被放置在独立分割的PCB部分，不同声道的布线也分布在不同的PCB层中，以避免信号的互相干扰。另外，可更换式的音频放大芯片也是技嘉G1主板的一大特色（原配芯片为德仪的OPA2134）。搭配创新SBX音效软件，可以为用户提供逼真的立体环绕音。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试。

测试平台截图

　　我们测试选择的硬件是Intel i7 5960X，GTX Titan和16G 2133MHz四通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：

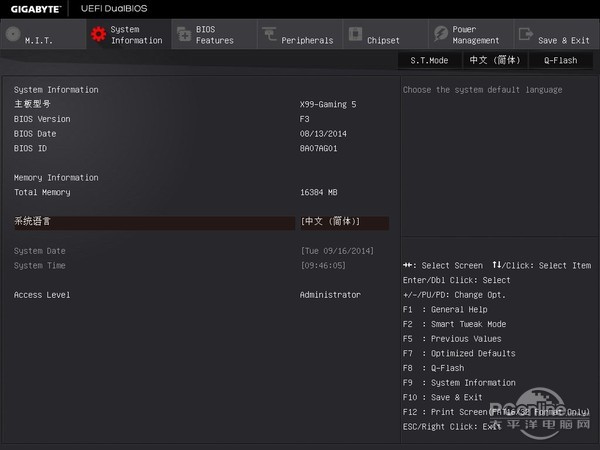

BIOS界面

　　主板BIOS首页界面为简洁的九宫格设计，可以对BIOS进行简单的设置。通过按F2可以切换到传统的M.I.T设置界面和高清的动态BIOS界面。


详细BIOS选项

　　高清BIOS界面能自动适配屏幕分辨率，并在画面两侧显示实时的硬件监控数据。BIOS内设置选项非常丰富，但整体操作上还是简洁的M.I.T界面比较流畅。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　在默认BIOS设置下，主板的性能表现与另一款的技嘉X99主板相近，总体表现正常。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。

平台功耗对比

　　功耗方面，无论是闲置还是满载，技嘉X99 Gaming 5都与参照主板比较接近，属正常水平。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　技嘉X99 Gaming 5的发热量比参照主板相对更高一些， 毕竟X99 Gaming G1为Gaming系列的旗舰产品，供电方面用料更强。但是X99 Gaming 5的满载温度也不过54度，相信主板的超频空间也不少，下面就为大家带来主板的超频部分的评测。

[page]

技嘉X99 Gaming 5超频测试：

　　主板BIOS内就提供了不少预设的超频设置，方便玩家简单地对CPU进行超频。我们直接选择了较高的4.3GHz的超频设置对i7-5960X超频，来进行这次测试。

　　超频4.3GHz后，CPU性能相比默认频率时获得了较大的性能提升，整体性能上提高超过15% ，在部分项目甚至超过20%。

超频功耗测试

　　超频4.3GHz后，主板的满载功耗也大幅度提升，相比默频的180W，超频后的功耗升高到了277W，在获得较大的性能提升同时，功耗的上升幅度更高。

超频发热量测试

　　因为超频后主板供电部分的电流负载量更高，在供电电感处测出了最高温度，达到了73度，比默频提高了19度。不过这个温度仍处于可接受的范围，总体来说主板的超频能力不错，符合X99平台的高端定位。

[page]

PConline评测室总结：

技嘉X99 Gaming 5

　　性能与特色上，主板作为高端的X99平台主板，造工用料非常豪华，Gaming系列的传统特色——创新音频芯片、杀手网卡等得到进一步升级外，也与时俱进地加入双M.2接口，扩展能力非常丰富。而三显卡、四显卡互联时，主板又能完全利用所有的320Gb/s的PCIE带宽，为玩家提供最极致的显示性能。此外，丰富的主板应用也是主板的一大优势。

　　价格上，因为是高端目前报价3199元，所以更多会是土豪或是专业级用户的玩物。

　　不足的地方，暂无。
