向20年经典致敬 华擎Z97纪念版主板评测

　　今年是Intel推出奔腾系列处理器的20周年，而Intel也为这极具时代意义的系列产品，推出了可超频的奔腾G3258处理器以作纪念。而知名主板厂商华擎亦针对该处理器，特别推出了华擎Z97纪念版主板，以向20年经典致敬。下面就让我们来看一下这款主板的详细评测。

向20年经典致敬 华擎Z97纪念版主板评测

　　市面上主流搭配G3258主板，多数为破解超频的B85、H81等，而华擎Z97纪念版则为Z97芯片组，比起前者，主板原生支持超频，超频的选项更加丰富，也不必担心哪天刷新BIOS，超频功能就会被封杀掉。

华擎Z97纪念版主板概况介绍：

华擎 Z97 Anniversary  图片  评测  论坛  报价  网购实价

　　华擎Z97纪念版为ATX板型，但是因为定位较低，主板配置跟高端的Z97有一定差距，所以并不是标准的ATX主板尺寸，PCB比较窄长（其PCB设计与华擎Z97 PRO3相同）。配色上，主板同样采用了华擎9系中全新的蓝黑混搭设计。

扩展插槽

　　扩展插槽方面，主板提供了1条PCIE 3.0 x16插槽，3条PCIE 2.0 x1插槽和2条PCI插槽。

磁盘接口

　　主板提供了6个竖向的SATA3.0硬盘接口，而相比B85、H81，Z97芯片组支持组建RAID，更能满足用户的存储需求。

背板I/O接口

　　主板背板I/O有一个PS/2键鼠通用接口，4xUSB3.0，2xUSB2.0，RJ-45网线接口，3个音频接口，HDMI视频输出接口。总体上说背板I/O的接口并不多，虽然预留了VGA/DVI输出的触点（因为与Z97 PRO3的PCB设计一样），但最终视频输出接口只有HDMI，所以使用核显的用户购买时需要特别留意一下。这样的设计也与产品本身中低端的定位有关。

　　因为产品规格和定位较低，相比其它动辄千元以上的Z97主板，华擎Z97目前报价为599元，比主流B85贵100元左右，而比不少H97主板都要便宜，因此在600元价位主板中，有一定的竞争力。

 [page]

华擎Z97纪念版主板细节赏析：

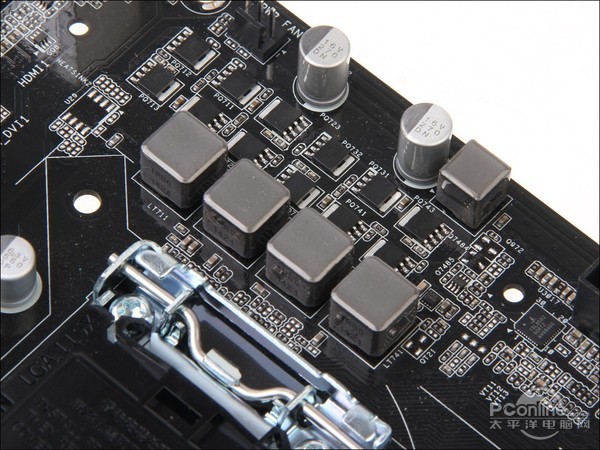

CPU供电部分

　　主板采用了4相CPU供电设计，并使用了新一代合金电感，可起到提升电流效率和防磁、阻热等作用，MOS散热也采用了全新的超合金散热片。除了奔腾G3258，华擎Z97纪念版搭配i5、i7等K系可超频CPU小超一下，也是足够的。

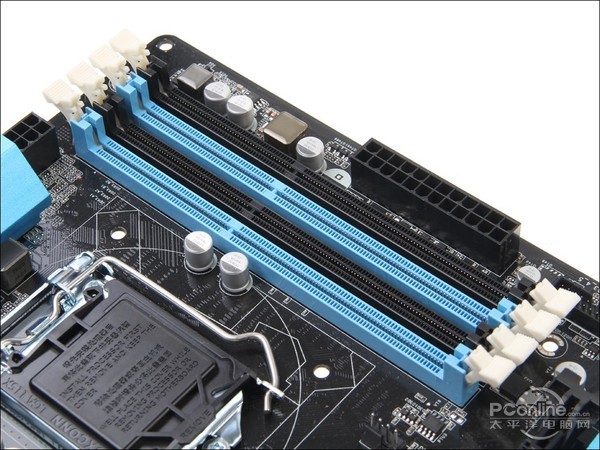

内存插槽

　　主板提供了4条DIMM DDR3内存插槽，最大容量扩展为32GB，最大可支持超频到3100MHz的内存。

网卡

　　主板板载网卡为Intel I218V千兆网卡，能够提供稳定的网络支持。

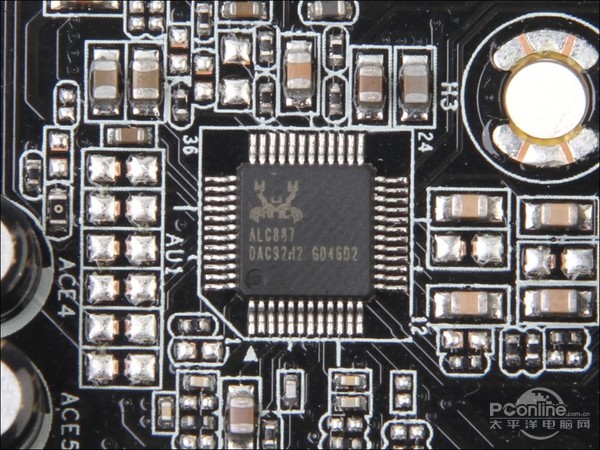

音频部分

　　板载声卡则为较常见的瑞昱ALC887，支持7.1声道高清音频输出，并配备ELNA专业音效电容。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试。

测试平台截图

　　我们测试选择的硬件是Intel i7 4770K，公版GTX750和G 1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：


BIOS界面

　　主板BIOS采用UEFI图形化设计，支持鼠标操作。相比其他华擎高端主板，该款主板在BIOS界面和功能上也丝毫不差，诸如华擎云医院、云驱动、网络守门员等特色功能也是一应俱全。


详细BIOS选项

　　因为采用较高端的Z97芯片组，主板的超频选项非常丰富，而且支持内存超频，这一特性也是B85、H97所不具备的。

奔腾加速器功能

　　既然华擎推出这款主板是为了向经典的奔腾系列处理器致敬，这里就不得不提下主板的特色功能——专为奔腾G3258而设的奔腾加速器功能。用户在主板上安装了G3258处理器后，主机启动时按下P键，系统会自动识别G3258，并进入一键超频界面。该界面提供了三个档次的超频选项，分别为3.8GHz、4.0GHz和4.2GHz，用户通过简单的操作，即可带来较大的性能提升。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　在基准性能测试中，华擎Z97纪念版的性能表现与参照主板基本一致，虽然主板规格略低，但没有影响到性能的发挥。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。

平台功耗对比

　　华擎Z97纪念版主板无论在满载还是空载功耗上，与对照主板的功耗对比相差不大，整体功耗控制在正常水平。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　由于主板使用了4相供电，相比使用8相供电的参照主板，每相供电的电流负载要更大，因而发热量在闲置和满载情况下发热量都要更高一些，但还处于可接受范围，即使搭配i7-4770K这个级别的处理器使用，仍有小超的空间。

[page]

华擎Z97纪念版搭配奔腾G3258超频测试：

　　既然华擎Z97纪念版专为奔腾G3258而生，这里我们就用该主板对奔腾G3258进行超频，看看华擎Z97纪念版是否真的是G3258的“绝配”。

　　我们在BIOS内将奔腾G3258超频至4.5GHz，并将核心电压提高到1.35V，看看这个时候CPU的性能达到怎样的水平。

Fritz Chess Benchmark

X264 FHD Benchmark

WINRAR基准测试

CINEBENCH R11.5 CPU测试

　　在对奔腾G3258的测试中，超频达4.5GHz的G3258，相比默频获得了超过30%的性能提升，已经非常接近i3的水平。华擎Z97纪念版能够轻松发挥出蕴藏在G3258内的超频潜能。[page]

PConline评测室总结：

华擎 Z97纪念版

　　性能与特色上，华擎Z97纪念版主板专为奔腾G3258设计，配有独特的奔腾加速器功能，搭配G3258可简单一键超频提升性能。相比起通过破解支持超频的B85、H97等主板，该主板使用Z97芯片组，在超频上有更好的支持。

　　价格上，目前在天猫商城上报价599元，因为在部分接口和用料上作出牺牲，在Z97主板中算是极低价。

　　不足的地方，接口较少，板载只有HDMI接口，使用核显输出的用户需要留意。
