再一次充值信仰！玩家国度M7F主板评测

　　随着9系主板的推出，作为高端主板象征的玩家国度系列主板，亦已逐步亮相市场，全新成员Ranger还加入玩家国度的大家庭。不过其中最强的旗舰产品Extreme和Formula或许才是所有发烧级DIY玩家真正关注的焦点。而Maximus VII Formula现已解禁，并完美继承了玩家国度豪华用料、顶级设计和强大的可玩性，想必又将在高端DIY市场上掀起一阵风潮。现在就让我们为大家带来玩家国度M7F的评测。

再一次充值信仰！玩家国度M7F主板评测

　　华硕玩家国度M7F属于9系玩家国度主板中的次旗舰产品，而最高旗舰Maximus VII Extreme尚未推出，因此目前M7F仍然占据玩家国度9系中的霸主地位。

华硕 ROG M7F主板概况介绍：

华硕 Maximus VII Formula   图片  评测  论坛  报价

　　在8系的M6F引入了原先只有特种部队系列主板独有的导流装甲后，现在的M7F也继承了这个设计，主板的正背面都覆盖着装甲。配色上仍然是玩家国度标志性的红黑色设计，而接口和外观设计上，亦与上一代的M6F非常相似。


拓展插槽

　　拓展插槽方面，M6F配备了2条PCIE 3.0 x16插槽和1条PCIE 2.0 x16插槽（x4模式），支持x8+x8双卡SLI/交火或x8+x4+x4三卡交火，还有3条PCIE 2.0 x1插槽。 此外，在背板I/O接口的一角，主板提供了MPCIE COMBO III插槽，配合扩展卡可以安装SSD和无线网卡，进而实现不同的功能。

磁盘接口

　　在主板的一侧，M7F提供了10个SATA3磁盘接口和2个SATA Express接口（与4个SATA3接口共用）。虽然板载没有提供M.2接口，但是通过刚才说到的MPCIE COMBO III扩展卡，主板也能对M.2 SSD提供支持。从丰富的磁盘扩展能力上看，M7F不失其旗舰主板的风范。

背板I/O接口

　　背板I/O处，提供了6个USB3.0、2个USB2.0、PS/2键鼠通用接口、HDMI/Display Port视频输出、RJ-45千兆网卡接口、7.1声道音频输出和光纤音频输出接口。最左侧则有CMOS清除按键，以及ROG Connect按键（提供远程监测和超频、关机一键U盘刷BIOS等功能）。

　　M7F主板用料豪华，特色功能丰富，目前报价为3199元，在所有Z97主板中，这个价格属于较高水平，亦符合其旗舰身份，更推荐购买能力强的高端DIY玩家入手。

[page]

华硕 ROG M7F主板细节赏析：


CPU供电部分

　　CPU供电部分为8相数字供电设计，采用了日系Nichicon的10K黑金固态电容。电感则为ROG独家黑翼电感，最大额定电流高达60A，特殊的鳍型外观增大了散热面积。配以NexFET晶体管，提供高达90%的能效转换率，并有效减少料件面积。


风冷水冷混合散热

　　M7F的CPU供电散热沿用了前代的CrossChill混合散热设计，既能被动散热，也能通过安装水冷散热，非常适合MOD玩家和极限超频玩家使用。散热管内部为为导热效率较高的纯铜散热片，并配以橡胶圈以防漏水。


主板背部装甲

　　与主板正面导流装甲的不同，背面装甲为全金属设计，能够有效防止重量较大的散热器或显卡对主板PCB造成弯折等的情况出现。背面露出的MOSFET还通过导热胶与金属板相连，提高散热效率。这个细节值得点赞。

内存插槽

　　主板提供了4条DDR3 DIMM内存插槽，并支持内存超频到3300MHz。


音频部分

　　M7F的音频部分用料非常豪华，采用SupremeFX Formula声卡设计，通过独立切割PCB和EMI屏蔽罩保持音频信号的纯正，并使用专业的音频电容、Cirrus DAC芯片和Sonic SenseAmp音频放大器。另一侧的SOUNDSTAGE按键则可以在任何操作系统下，通过音效自动识别芯片一键适配最佳音效设置。

音频部分图解


KeyBot功能

　　把键盘的USB接头接在主板指定USB接口上，打开开关，便可以激活ROG KeyBot功能。ROG KeyBot可以实现多种自定义键盘功能，自由组合按键，快速开机、登录等，甚至还能直接进行各种超频。

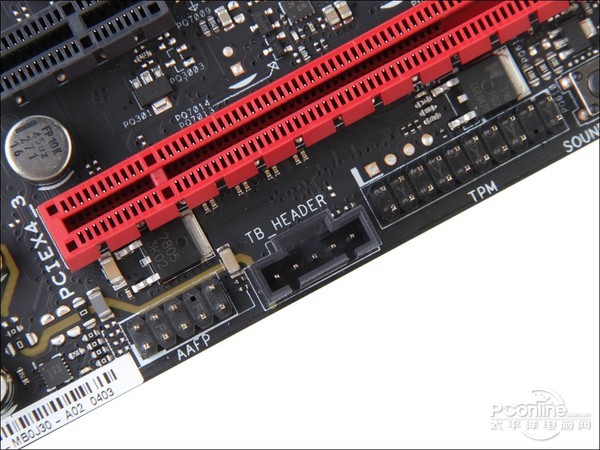

雷电接口插针

　　板载还提供了能高速传输的雷电接口插针，不过这个接口目前的应用比较少，故实用性不大。

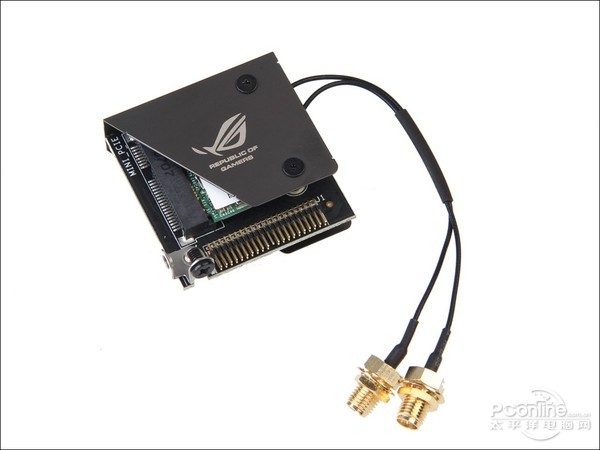

MPCIE COMBO III扩展卡

　　随主板配送的MPCIE COMBO III扩展卡。扩展卡的一侧已接入无线网卡，支持Wi-Fi与蓝牙功能。另一侧则提供了M.2 接口，支持2260规格的M.2 SSD。


无线网卡天线

　　除无线网卡外，主板还附送了能够增强无线信号的外接天线。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试。


测试平台截图

　　我们测试选择的硬件是Intel i7 4770K，公版GTX750和G 1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：


BIOS界面

　　BIOS界面依然是华硕9系主板中熟悉的界面，不过因为ROG身份其背景和图标等都专门针对了ROG设计，玩家也可以根据不同的需求切换不同的BIOS设置模式。


详细BIOS选项

　　作为旗舰主板，M7F的各种超频选项自然是不能少的了。不过除了让玩家自己动手超频外，BIOS内部本身也已经预留了不少超频设置，所以如果不想自己动手调参数，选择BIOS给出的设置也是一个不错的选择。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　由于主板BIOS默认为自动超频加速，故主板的CPU部分跑分成绩比普通Z97主板成绩要高，总体性能要强5%左右。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。

平台功耗对比

　　因为主板默认自动超频加速，而且主板的用料接口亦比较丰富，故其无论空载还是满载功耗，相对一般的Z97主板都要更高。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置（CPU、显卡空载）及满载（CPU满载、显卡空载）时两个数据。


平台发热量（左满载右闲置）

　　经过我们的整理，主板发热量如下图：

发热量对比

　　主板的CrossChill技术使其散热能力出众，就算在默认超频加速的情况下，其空载发热量与参照主板Z97-A仍非常接近，而在满载情况下，甚至都还要低3度。在接下来的超频评测中，我们也能期待其有出色的表现。

[page]

华硕 ROG M7F超频测试：

　　M7F作为旗舰级别主板，配备CrossChill散热和八相数字供电，我们对其超频能力自然是有一个较高的期望值。那么现在就让我们来进行简单的超频测试，看看其超频能力是否符合我们的期待。

超频4.5GHz

　　我们在BIOS中把四个核心的倍频都设置在45，将核心电压调高为1.25V。

象棋测试成绩

CINEBENCH R11.5成绩

X264 FHD BENCHMARK成绩

　　从超频测试中可以看出，在M7F将i7 4770K超频达4.5GHz的情况下，比默认超频的性能总体上还要高10%左右。

　　而超频4.5GHz的主板发热量又如何呢？下图为我们在4.5GHz频率下运行Prime95拷机10分钟后所记录下的主板CPU供电部分发热情况。

　　由图可见在超频到4.5GHz的情况下，M7F主板供电部分的最高温度在61度左右徘徊，温度控制得非常不错，完全可以日常使用，这也得益于主板优良的供电用料和散热设计。因此在更高的超频中，M7F主板很难成为短板，而最终性能更可能是取决于CPU本身的体质好坏。

[page]

PConline评测室总结：

　　性能与特色上，M7F完美继承了玩家国度的血统，8相数字供电、导流装机、CrossChill混合散热设计都赋予了它硬件上强大的优势，足以应付发烧玩家们的各种折腾。而玩家国度的多种特色功能也是没有落下，KeyBot、MPCIE扩展、各种各样的板载接口和按键，又赋予了它多种多样的应用玩法。软硬件的结合体现出了华硕作为一线厂商强大的实力。

　　价格上，3199的价格非常符合它的旗舰身份，M7F更多是属于高端发烧玩家的玩物。

　　不足的地方，就像Haswell Refresh与9系主板是Intel 14nm工艺处理器前的过渡系列一样，M7F相比M6F也没有太多的突破，因此该主板更推荐此前没有购买M6F的土豪玩家们购买。当然，ROG大法的信徒也可以继续“买买买”。
