　　得益于CPU工艺制程与构架的发展，CPU的能耗比越来越高，越来越多的玩家开始追求迷你主机，组建小钢炮平台，各大主板厂商也适时推出ITX主板，大有覆盖高中低领域的趋势。今天为大家带来的就是一款来自技嘉的ITX主板：技嘉 H81N，下面就让我们一起来看看它表现如何。

组建小钢炮平台！技嘉H81迷你小板评测

　　技嘉 H81N采用8系列最低端的H81芯片组设计，支持haswell全系列处理器，适合玩家组建小钢炮平台。

技嘉 H81N概况介绍：


技嘉GA-H81N  图片  评测  论坛  报价  网购实价

　　主板采用标准的ITX版型设计，技嘉这一代的ITX主板一改一向的设计，开始把芯片组设计在CPU插槽和显卡插槽之间，提高了散热器的兼容性。配色方面，主板采用深棕偏黑色的PCB+银灰色散热片方案设计。另外，主板上的插槽基本都位于边缘，方便玩家在ITX机箱的有限空间里走线。

拓展插槽

　　拓展方面，主板提供了1xPCI-E 2.0x16 显卡插槽，方便用户接驳高性能独显使用。

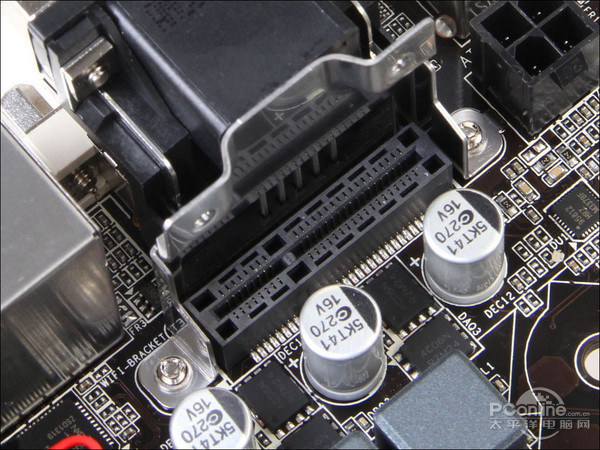

mini-PCI-E接口

　　主板布局非常紧凑，在CPU供电上面还塞下一个竖立的mini-PCI-E接口，用户可以进行无线网卡或者蓝牙等拓展。

m-SATA接口

　　在主板左上侧还有一个m-SATA接口，可以接驳SSD。

磁盘接口

　　技嘉 H81N提供了3个SATA接口，包括1个黑色SATA 3.0接口，两个白色SATA 2.0接口，H81芯片组原生只提供2个SATA 3.0接口，这款主板有一个SATA 3.0接口做成m-SATA接口了。另外，常用的SATA 3.0接口也设计在主板边缘，为机箱走线带来极大的便利。

I/O接口

　　技嘉 H81N配备了丰富的I/O接口，包括1xPS/2键鼠通用接口、4xUSB2.0接口、2xUSB3.0接口、一组标准的视频输出接口（D-Sub、DVI和HDMI）、1xRJ45接口、天线固定架、1x镀金USB DAC-UP接口和一组高清音频接口。遗憾的是主板没有提供USB 3.0前置接口，要知道现在主流的ITX机箱都有提供USB 3.0前置拓展的。

　　技嘉 H81N属于8系列ITX主板中的最低端型号，目前报价只有599元。

[page]

技嘉 H81N主板细节赏析：

主板供电

　　这款主板采用了H81主板常见的三相供电设计，搭配全固态电容和封闭式电感，足以满足大多数处理器的供电需求，mos管上方并没有覆盖散热片辅助散热，这可能会造成主板热量积聚。

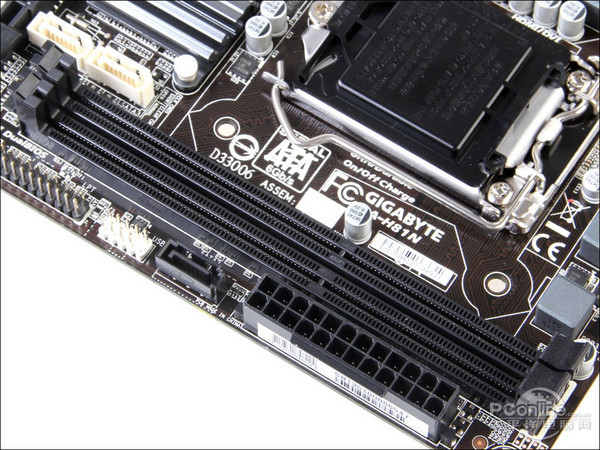

内存插槽与供电

　　主板配备了2xDDR3 DIMM内存插槽，并配备一相供电，最大支持16G的内存容量，满足大多数用户的内存拓展需求。

声卡

　　声卡方面，集成了一颗Realtek ALC887音频芯片，可以提供不错的音效。

网卡

　　网卡方面，采用的还是Realtek的RTL8111F千兆网卡，稳定性方面自不用多说。

双BIOS设计

　　技嘉主板一向使用双BIOS设计，用户可以随意刷BIOS而不用担心BIOS挂了而返厂。

飞线电池

　　主板电池使用飞线设计，直接贴在USB接口后部，更换也不难。


魔音USB接口

　　这款主板还配备了技嘉独家的魔音USB接口，接口采用独立的电源线路并进行镀金处理，有效地减少潜在的电流异常波动，以确保玩家拥有最佳的音频信号体验。玩家也可以关闭魔音USB接口的供电，仅在这个接口上输出信号，获得更纯净的输出信号。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试


测试平台截图（点击下载鲁大师）

　　我们测试选择的硬件是最新的Intel i7 4770K，公版HD7770和4G 1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：

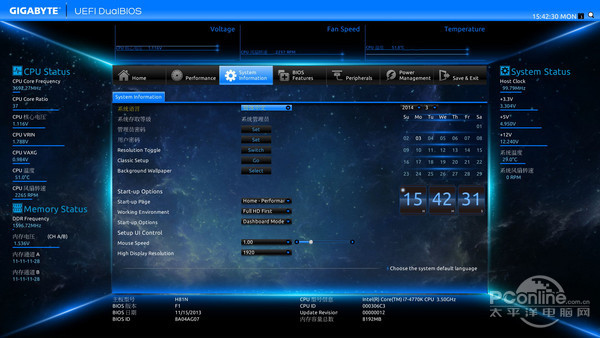

BIOS界面

　　技嘉UEFI图形化BIOS，以宇宙星空为背景，支持1080P，有简体中文可以选择，支持键鼠操作，支持屏幕截图，四周还有各个硬件的健康信息，功能非常丰富。


BIOS调节选项

　　CPU设置选项，包括CPU倍频设置，核显频率设置，各项电压调整等。内存方面，可以调节时序，提高平台性能。


CPU高级设置

　　CPU高级设置部分，玩家可以自由选择开关闭核心，睿频选择，TDP限制的修改等等，功能非常丰富。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　可以看出该主板对硬件具有良好的支持，CPU，内存性能都能得到较好地发挥，游戏方面表现良好。一般只要主板对CPU的睿频和内存支持良好，成绩基本一致。

　　磁盘读写速度方面也表现正常，与其他H81主板成绩不相上下。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

平台功耗对比

　　功耗方面，搭配技嘉 H81N主板的平台功耗在中等水平，即使搭配i7 4770k，CPU满载后也不过142w，功耗控制不错。

主板温度测试

　　 温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。


平台发热量

　　经过我们的整理，主板发热量如下图：

发热量对比

　　发热量方面，在满载5分钟后，主板供电mos管温度高达93度，由于主板集成度非常高，供电mos管都集中在一起，而且没有散热片辅助散热，导致主板供电部分积热严重，如果搭配i5或以下之类的处理器相信情况会好很多。

[page]

PConline评测室总结：

技嘉 H81N

　　近年来，大陆机箱厂家开始杀入ITX机箱领域，ITX机箱也开始平民化，出现了诸如立人、乔思柏、佑泽之类的优秀ITX机箱厂商。铝质ITX机箱凭借着小巧玲珑，时尚美观得到了消费者的青睐。

　　技嘉 H81N布局合理，做工扎实，用料优秀。作为ITX主板，在有限的空间内还提供mini-PCIe和mSATA扩展槽，拓展性在ITX主板中非常优秀。另外，主板还提供技嘉独家的魔音USB接口，UEFI图形化双BIOS设计，这些都为主板增色不少。总之，技嘉 H81N是一款值得用户搭建小钢炮的迷你主板。

[page]

技嘉 H81N芯片赏析：

供电用料

　　三相供电，每相包括一上两下三颗mos管，还是一贯的安森美4C06N，SO-8封装，电感为R68封闭式电感和黑色的钰邦5K小时固态电容。

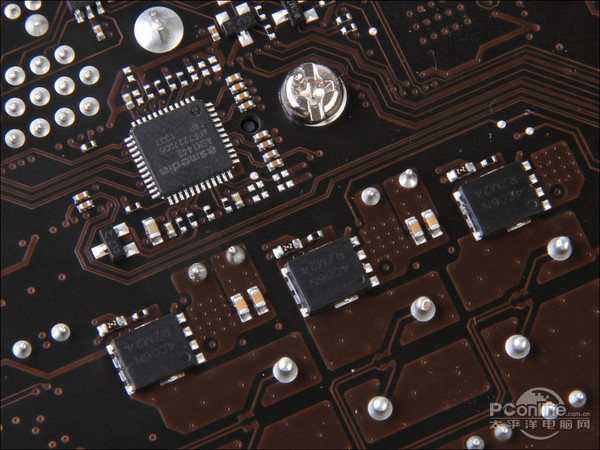

背面供电

　　主板背部三颗mos管，同样安森美的4C06N，SO-8封装。

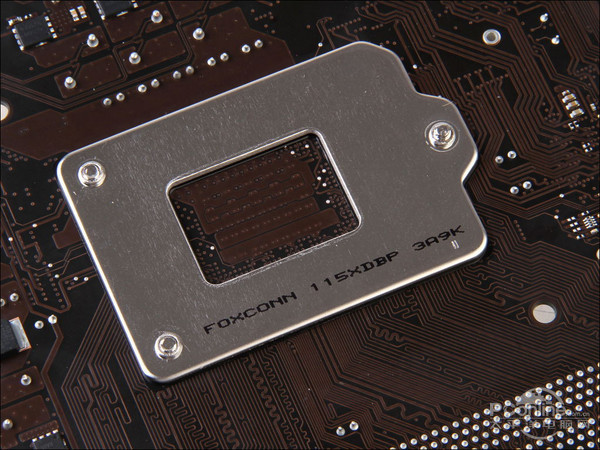

CPU背板

　　富士康的CPU背板，质感不错。

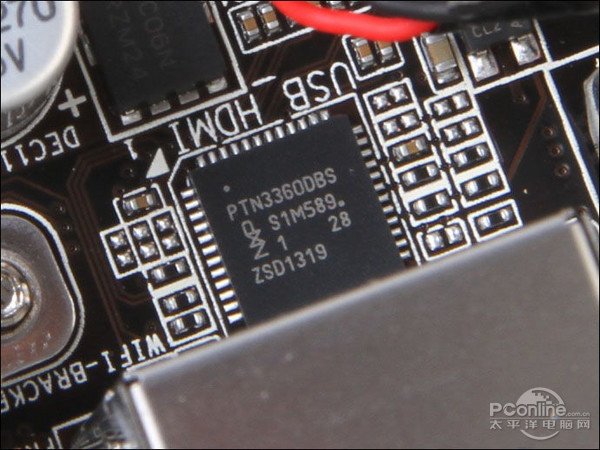

PTN3360DBS芯片

　　PTN33600BS芯片，为HDMI输出接口提供直连通道。

ASM1442芯片

　　祥硕ASM1442是一种单芯片的HDMI / DVI开关解决方案，它是一个6通道电平转换器，提供HDMI/DVI接口对信号的转换。

GD75232芯片

　　GD75232芯片，即COM芯片提供一个COM接口，方便一些用户的特殊要求。

iTE IT8620E芯片

　　iTE IT8728F芯片，负责主板的电压、温度和风扇转速等监控。
