迷你PC玩家福音！华硕高规H87迷你板评测

　　当下，高性能迷你电脑越来越受到用户的青睐。相比于一般电脑，迷你PC拥有更强的便携性，时尚的外观也能与家庭设施更好的融为一体。迷你的兴起也造就了ITX主板的成功，今天为大家带来的就是来自著名厂商华硕的一款ITX主板：华硕 H87I-PLUS，下面就让我们一起来看看它的表现如何。

HTPC玩家福音，华硕迷你小板评测

　　华硕H87I-PLUS采用中端的H87芯片组设计，支持LGA1150接口的haswell全系列处理器。

华硕 H87I-PLUS主板概况介绍：


华硕 H87I-PLUS  图片  评测  论坛  报价  网购实价

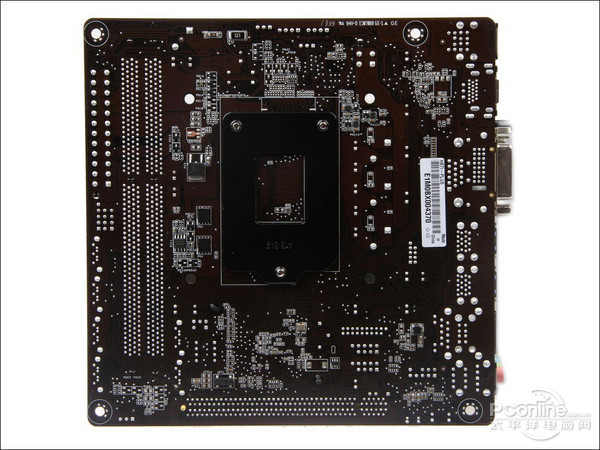

　　华硕 H87I-PLUS采用标准的ITX版型设计，尺寸为17cm x 17cm，兼容所有ITX机箱。主板布局紧凑，做工扎实，这一代华硕普通主板都采用棕黑色PCB加金黄色插槽设计，也算是市场主板中的一大特色。主板背部也没有多少元件，只有几颗IC，不会对散热器背板安装有什么影响。

拓展插槽

　　受主板版型限制，主板只提供了1xPCI-E 3.0x16显卡插槽，玩家组建HTPC时如需增加独显最好考虑下机箱尺寸，避免出现不兼容情况。

磁盘接口

　　主板配备了6个SATA 3.0接口，其中四个位于边沿，便于机箱走线。

I/O接口

　　华硕 H87I-PLUS提供了丰富的I/O接口，包括1xPS/2、4xUSB2.0、4xUSB3.0、1xRJ45、VGA/DVI/HDMI、光纤接口和一组高清音频输出，接口齐全而实用。

　　这款主板目前报价在699元左右，在H87主板中属于正常价位。

[page]

华硕 H87I-PLUS主板细节赏析：

主板供电

　　供电方面，华硕H87I-PLUS采用了标准的三相数字供电，足以带起i5级别的处理器，供电mos管上面并没有覆盖散热片。


供电用料

　　PWM是一颗DIGI+VRM EPU ASP1253，每相供电包括一上一下两颗安森美mos管，封闭式R68电感，电容分为两种，输入滤波电容来自日本富士通，输出滤波电容来自台湾钰邦，用料不错。


内存插槽与供电

　　主板提供了2xDDR3 DIMM内存插槽，支持双通道DDR3 1600/1333/1066 MH内存，最高支持16GB容量的内存。内存配备了一相供电，用料方面与CPU供电一样，不过mos管规格改为两上两下四颗。

声卡

　　声卡方面，集成了一颗Realtek ALC887音频芯片，可以提供不错的音效。

网卡

　　网卡方面，采用的是Intel WGI217V，千兆网卡芯片，提供远程唤醒功能。

USB插针

　　主板边沿都被其他接口占用，故在PCH上方集成了USB 2.0插针、USB 3.0插针、音频插针，为节约空间，主板电池还采用竖立设计。用户在选购散热器时应注意其兼容性，避免出现散热器与USB 3.0插线打架。

ESD静电防护

　　华硕主板都标配有ESD静电防护，主板在背部I/O接口都配备了一颗绿色的防静电保险和一颗IC芯片，能起到很好的保护作用。

IC芯片

　　在I/O接口下方，还有一颗NUVOTON NCT5538D I/O监控芯片和一颗asmedia ASM1442K，HDMI/DVI转换芯片。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试。


测试平台截图（点击下载鲁大师）

　　我们测试选择的硬件是最新的Intel i5 4670K，公版HD7770和4G 1600MHz双通道内存，我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：


BIOS界面

　　BIOS方面，采用的是UEFI图形化BIOS，支持中文界面，支持鼠标和键盘操作，操作简单快捷。独家的EZ 便捷模式,可以调节每一个风扇的参数,设置非常人性化。


BIOS调节选项

　　BIOS调节选项也非常丰富，包括CPU、核显、内存的简单超频等。另外，BIOS还提供了收藏夹和快捷键，快捷便签和SATA接口重命名等功能，功能非常强大。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　可以看出该主板对硬件具有良好的支持，CPU，内存性能都能得到较好地发挥，游戏方面表现良好。一般只要主板对CPU的睿频和内存支持良好，成绩基本一致。

　　磁盘读写速度方面，表现正常，USB 3.0方面，比另一款B85主板略为逊色，排除偶然误差，可以认为性能正常。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

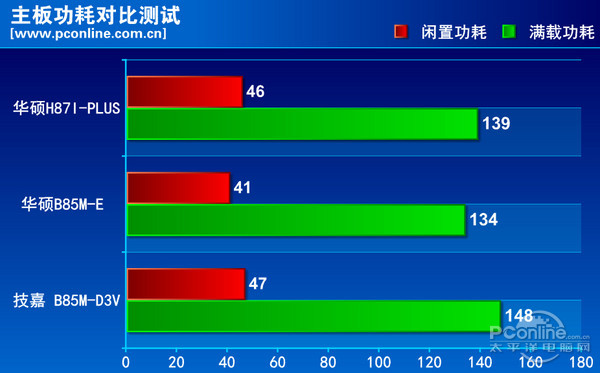

平台功耗对比

　　功耗方面，华硕H87I-PLUS所组建平台功耗处于主流水平，与其他平台相差不大。


平台发热量

　　经过我们的整理，主板发热量如下图：

发热量对比

　　虽然供电部分没有覆盖散热片，但主板的温度控制还不错，三相供电在满载5分钟后达到84度，比另外两款同样没有供电散热片的主板好很多。

[page]

PConline评测室总结：

华硕 H87I-PLUS

　　性能与特色上，华硕 H87I-PLUS采用ITX板型设计，PCH位于CPU插槽和显卡插槽之间，主板背面也没有多少元件，安装大型HTPC散热器不会有什么问题。PLUS产品属于华硕的常规系列，用料和品质方面都有不错的保障。另外，华硕UEFI中文图形化BIOS增强版功能丰富，简单易用，也为主板增色不少。

　　价格上，H87主板本身就处于较尴尬的地位，规格和功能上只比B85主板多了两个SATA 3.0接口、RAID磁盘阵列和智能响应，而价格并没有B85主板那样有优势，H87主板比较适合多硬盘组raid的玩家。目前这款H87I-PLUS主板在网上商城报价为699元附近，加上华硕主板的光环效应，在ITX主板中也拥有不小的竞争力，值得用户选购。

　　不足之处，USB插针和音频插针位于PCH上方，机箱走线比较麻烦，USB 3.0前置插针走线还可能会与大型HTPC散热器冲突，需要选择体积较小或者高度较高的散热器。
