UD7终极用料王！技嘉最强Z87主板评测

　　虽说近年来技嘉主打魔音主板系列，但经典的UD系列还是深受玩家的喜爱。技嘉在UD系列的用料上堪称豪华，尤其是高端系列，堆料堆得令人发指，让人很难相信这么小的一块主板能容得下这么多的元器件。今天为大家带来的就是这么一款顶级主板——技嘉Z87X-UD7 TH，究竟它是怎样堆料的，下面就让我们一起来看看。

密集恐惧症者慎入！技嘉超豪华Z87评测

　　技嘉Z87X-UD7 TH基于Intel 8系列Z87顶级芯片组设计，全面支持第四代智能处理器。

技嘉 Z87X-UD7 TH主板概况介绍：

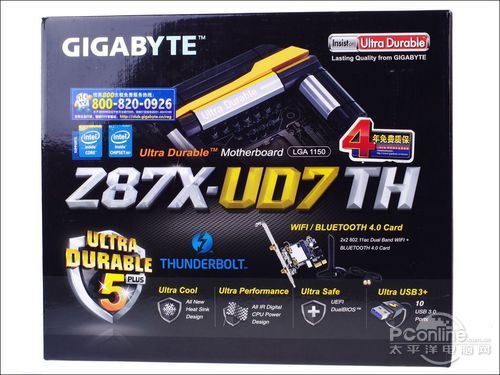

主板包装

　　主板采用了UD系列的经典包装，黑色底色加上详细的主板解析，所有主板亮点让人一目了然。

技嘉 GA-Z87X-UD7 TH  图片  评测  论坛  报价

　　主板基于标准的ATX大板设计，各种元器件密密麻麻的遍布主板，配色方面采用的是黑色PCB加黄银色条纹散热片加以点缀，看起来高端大气上档次。

拓展插槽

　　拓展方面，提供了5xPCI-E 3.0 x16显卡插槽和2xPCI-E x1插槽，其中第1、2、4显卡插槽支持x16运作规格，第3、5显卡插槽支持x8运作规格，支持四卡SLI和交火。

磁盘接口

　　磁盘接口方面，技嘉Z87X-UD7 TH配备了10个SATA 3.0接口，其中右边六个黑色接口为Z87芯片组原生提供，支持RAID 0、RAID 1、RAID 5及RAID 10功能，左边四个灰色接口由第三方芯片组提供，支持RAID 0、RAID 1及RAID 10功能，可以满足多磁盘玩家的需求。

I/O接口

　　主板配备了丰富的背部I/O接口，包括1个，PS/2键鼠接口，1个S/PDIF光纤输出接口，2个HDMI接口,2个Thunderbolt接口，6个USB 3.0，2个RJ-45网卡接口，5个音源接头(中央及重低音输出、后喇叭输出、音源输入、音源输出、麦克风)。

　　这款主板属于新品，目前暂未有报价，按照技嘉官方的一向定价，应该在2999元附近。

[page]

技嘉Z87X-UD7 TH主板细节赏析：

主板配件

　　配件方面，提供了一张PCI-E 无线网卡/蓝牙 4.0模块，一张SLI桥和一张CF桥，一个USB 3.0前置面板，四根SATA线和I/O挡板，配件非常丰富，充分考虑到用户的不同需求。

供电部分

　　供电部分，技嘉Z87X-UD7 TH采用了豪华的8相供电设计，通过电感并联实现等效16相，MOS管上面覆盖用大面积的散热片辅助散热，散热片通过热管相互连接，在CPU供电和Z87芯片组上都有一个小风扇，良好的散热设计为主板的超频提供了有力保障。

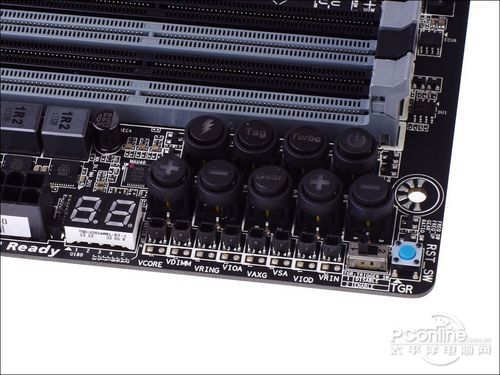

丰富的板载按钮

　　在内存插槽右下角，板载了丰富的按钮、DEBUG灯和电压测试点。此处即技嘉的独家OC Touch功能，它整合了很多简单易用的按钮及切换开关。

　　左上方第一颗按钮为OC Ignition按键，超频玩家可能有过这样的经验，当您想重开系统却不想关闭硬盘跟系统风扇...等装置电源，这时技嘉的 OC Ignition 功能便可以为您解决这个问题。启动OC Ignition按键，系统将维持主板上所有扩充装置及风扇的电力供应，让它们即使在CPU不通电的情况下也能运作。这样的功能在处理器出现cold bug（因CPU温度过低所造成的系统不开机情况）的时候特别有用，因为它可以在系统不运作的状况下让风扇持续运转，以降低水份堆积并让处理器恢复到可启动的温度。

声卡

　　主板集成了一颗Realtek ALC898芯片，能提供不错的音效。

网卡

　　 Intel WGI217-V千兆网络芯片，可以提供Intel丰富的自带网络软件，且提供一般网卡芯片无法提供的强大功能。同时，Intel网卡芯片还支持巨型帧技术，可以大大加速家庭局域网带宽。

SATA 3.0扩展芯片

　　 Marvell的SATA 3.0主控，支持最多四个SATA 6Gbps接口，并可灵活地转为外部eSATA，能够同时使用最多三块固态硬盘和一块机械硬盘，磁盘阵列方面支持硬件 RAID 0/1/10 。

桥接芯片

　　PCIe通道桥接芯片，是来自祥硕的asm1480芯片。

黑金色日化电容

　　主板采用了定制版黑色镀镍超长寿命固态电容，属于日化固态电容。通过技嘉定制的黑色镀镍固态电容，可以保证主板即使在用户长期使CPU处于高负载状态的极端环境中，也能提供高效长寿的使用表现，为整台PC提供绝佳的可靠性和稳定性。

USB3.0 HUB控制器

　　 瑞萨NEC D720210芯片，可以提供4个USB 3.0接口。

Intel DSL5520芯片

　　 Intel DSL5520芯片，能提供两个Thunderbolt接口(MDP1/MDP2)，支持Mini-DisplayPort及Thunderbolt技术之显示器，可支持至最高2560x1600的分辨率。

无线wifi与蓝牙

　　主板提供了一张PCI-E 无线网卡/蓝牙 4.0模块，支持高达867Mbps的无线网络和蓝牙4.0，支持IEEE802.11ac的WiFi扩充卡，最高传输速度可达到867Mbit/s,和主机板所附的2.4GHz/5GHz双频、2T2R天线，提供了绝佳的传输质量。

双BIOS与风扇插座

　　技嘉每款主板都采用了双BIOS设计，方便用户使用。另外，主板板载多达9个风扇接口，有助于进一步提升电脑整体的散热效能。其中的7个接口可以通过单独配备的传感器，在BIOS和技嘉EasyTune获得最为精确的控制。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试。


测试平台截图（点击下载鲁大师）

　　我们测试选择的硬件是最新的Intel i7 4770K，公版HD7770和4G 1600MHz双通道内存， 我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：


BIOS界面

　　这款主板采用的是技嘉高清图形化双BIOS，界面亮丽，硬件信息位于四周，一目了然。


BIOS设置选项

　　BIOS提供了丰富的超频选项，玩家可以通过各项参数的设置进行极限超频。另外，用户在BIOS中调整CPU频率和电压后可以实时生效设置。这将大大节省用户的时间，让用户无需重新启动就可以快速的找到最优设置。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　由于i7 4770K在技嘉Z87X-UD7 TH上默频就达到4.3G的频率，故测试成绩普遍高于其他普通主板，CPU和内存性能大概有15%的提升。

　　磁盘读写速度方面也表现正常，与其他Z87主板成绩处于同一水平。

[page]

主板超频测试：

超频测试

　　虽然Haswell号称Hotwell，但我们手头上这颗i7 4770K还是可以轻松达到4.5GHz频率的，直接设置45倍频，电压为1.236V。

象棋成绩

　　超频后国际象棋成绩达到了17199分，提升只有约4%。

X264成绩

　　X264 FHD BenchMark分数达到29.3，提升5%。

CineBench R11.5成绩

　　CineBench R11.5分数达到了9.82，提升也为5%左右。

　　由于CPU的默频已经达到4.3GHz，所以超频到4.5GHz后性能提升只有5%左右，在这里我们不作极限超频，有兴趣的玩家可以自己尝试。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

平台功耗对比

　　功耗方面，由于主板设定CPU默认频率较高，导致高能耗较大，达到了179W，超频4.5GHz后更是达到了189W，待机功耗也明显高于另一款主板。

主板温度测试

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。


默频发热量

超频发热量

　　经过我们的整理，主板发热量如下图：

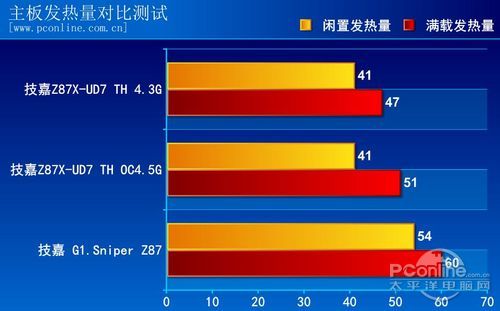

发热量对比

　　得益于主板的豪华堆料，即使主板设定CPU默认频率较高，主板的温度也很低，超频4.5GHz后满载温度也仅仅51度，赞一个！

[page]

PConline评测室总结：

技嘉Z87X-UD7 TH

　　Haswell处理器中，CPU中已经集成了VRM（电压调节模块），对主板供电方面的依赖性已经大大降低，所以现阶段的主板堆料已经没有太大的意义。不过小部分极限超频玩家还是青睐于堆料主板，对于他们来说堆料还是有一定的意义的，同时堆料主板也是厂商技术的一种体现。

　　作为一线大厂，技嘉的实力毋庸置疑。这款技嘉Z87X-UD7 TH设计优秀，用料豪华，配件丰富，适合喜欢堆料的超频玩家选购。
