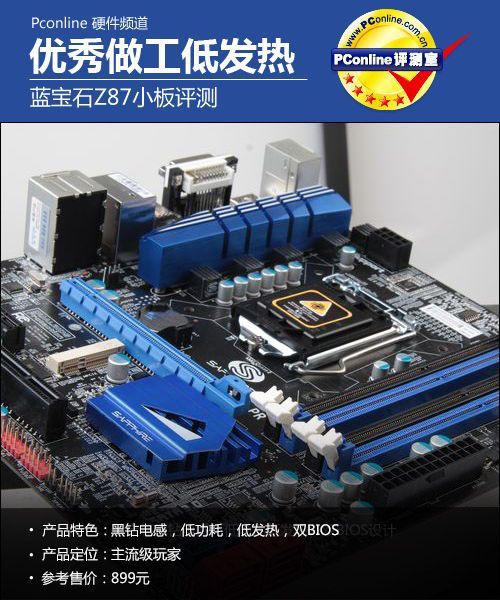

优秀做工低发热！蓝宝石Z87小板评测

　　蓝宝石作为A卡御用AIC大厂，近年来也开始涉足主板领域，虽然目前表现平平，但其产品在品质方面还是有着良好的保障，性价比也比较突出，受到了部分用户的喜爱。近日，我们评测室也收到了一款来自蓝宝石的Z87精致小板：蓝宝石Pure Platinum Z87M-PR，到底它表现如何，让我们拭目以待。

优秀做工低发热！蓝宝石Z87小板评测

　　 蓝宝石Pure Platinum Z87M-PR主板，基于Intel Z87 芯片组设计，支持LGA 1150接口的Intel Haswell全系列处理器。

蓝宝石 铂爵 Z87M-PR概况介绍：

蓝宝石 PURE PLATINUM Z87M-PR  图片  评测  论坛  报价  网购实价

　　蓝宝石 铂爵 Z87M-PR采用了全固态电容设计，版型为标准的M-ATX版型。配色方面，主板采用的还是蓝宝石一向的蓝黑搭配——黑色的PCB加蓝色的插槽与散热片，看起来比较稳重大方。

拓展插槽

　　 拓展部分，主板提供了1条 PCI-E x16高速插槽，1条PCI-E x1插槽及1条mini PCI-E插槽，以满足不同用户的性能扩展需求。mini pci-e插槽可以扩充无线网卡等配件，也可以使用mSATA接口固态硬盘，从而省下一个硬盘位。

磁盘接口

　　 主板磁盘磁盘接口部分，配备了4个高速SATA 3.0接口，支持用户接驳高速固态硬盘及组建RAID平台使用。虽然比一般的Z87主板少了两个SATA接口，不过主板提供的mini PCI-E插槽也可以弥补这方面的缺陷。

I/O接口

　　背部I/O接口处，主板提供了一组VGA/DVI/HDMI全高清视频输出接口，4个USB 2.0接口，2个蓝色USB 3.0接口，1个PS/2键鼠通用接口，1个标准的千兆网络接口和一组模拟7.1高清输出，接口很丰富。

　　这款主板目前官方报价为899元，在部分网上商城甚至699元的超低报价，作为一款Z87主板，这个价位具有不小的吸引力。

[page]

蓝宝石Pure Platinum Z87M-PR主板细节赏析：

供电详解

　　供电方面，主板只配备了四相供电，所以该主板并不适合大幅度超频，不过稍微玩玩还是可以的。mos管上面还有精致的铝制散热片辅助主板散热，使得平台能更稳定地运行。


用料和芯片

　　PWM控制芯片为ISL95820，支持3+1相供电。每相供电配备一上两下的普通mos管，电容是台湾万裕的优质电容，另外，主板还采用了蓝宝石显卡专用的黑钻电感，较大的表面积有助于散热。

内存插槽

　　主板内存插槽方面，提供了四条DDR3 DIMM内存插槽，并配置1相独立供电，支持双通道内存，最大支持32GB容量，满足用户的升级需求。

声卡

　　声卡方面，集成了Realtek ALC892 8声道音效芯片，能给用户带来卓越的影音娱乐体验。

网卡

　　板载的也是螃蟹家族的Realtek RTL8111E千兆网卡芯片，用户可以通过它轻松上网冲浪。

I/O控制芯片

　　常见的nuvoton NCT55320 I/O控制芯片

开关键

　　另外，主板还板载了开机/重启键，BIOS清空按钮，双BIOS设计，方便玩家裸机操作。

[page]

评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量和功耗测试。


测试平台截图（点击下载鲁大师）

　　　我们测试选择的硬件是最新的Intel i7 4770K，公版HD7770和4G 1600MHz双通道内存，我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用：


BIOS界面

　　这款主板采用的是目前流行的UEFI图形化BIOS，不过可能由于优化不足，鼠标操作有点飘，不如键盘来得灵敏。不过功能方面还是挺丰富的，BIOS右边是硬件的基本健康信息，一目了然，还提供BIOS截图，中文界面等功能。


BIOS设置选项

　　BIOS设置选项也很丰富，可以对CPU，内存等进行简单的超频，轻松提升平台性能。

基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了另一款主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　由测试结果我们可以看出，这款主板对硬件具有良好的支持，各个硬件的性能发挥良好，CPU和内存性能与另一款主板在同一水平。

　　游戏方面表现略好，磁盘性能大同小异，综合来说这款主板表现正常。

[page]

平台功耗测试：

　　由于主板因供电设计、用料以及技术的差异，整机功耗也会有所不同，下面我们看看主板的功耗表现在同类型的产品中处于什么水平，测试采用高精度功耗仪，满载5分钟再闲置5分钟记录两个成绩。

平台功耗对比

　　功耗方面是这款主板的亮点，满载功耗仅仅126W，明显低于台系Z87主板，赞一个。

主板温度测试

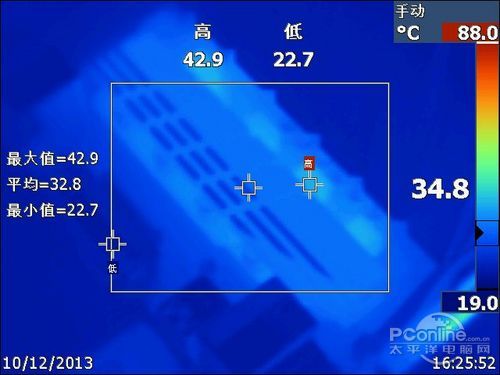

　　 温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。


平台发热量

　　经过我们的整理，主板发热量如下图：

发热量对比

　　从低功耗来看这款主板自然也会低发热，果然满载发热量只有52度，发热量控制不错。

[page]

PConline评测室总结：

蓝宝石Pure Platinum Z87M-PR

　　蓝宝石在显卡领域大红大紫，但在主板方面知名度不高，相比其他厂家还是处于明显的弱势，不过相信蓝宝石的实力肯定能使其主板在市场中再上一个档次。

　　这款蓝宝石 Pure Platinum Z87M-PR主板，拥有扎实的做工用料，优秀的设计，使用黑钻电感与高品质全固态电容，低功耗低发热，保证了主板的供电品质的稳定和高效。主板还配备了ESD静电防护，EZ-Control，双BIOS功能，TriXX超频软件，以及i-Charger技术，手机平板高速充电，更支持S5关机充电模式，对于近期想组建haswell中高端平台的玩家来说不失为一个好选择。
