见识过真正的强大吗？技嘉双卡A85X评测

　　AMD近期推出了新一代的桌面APU处理器，CPU和GPU一起升级，搭配的主板也有了新的A85X型号，定位高端，但是实际上市场现在很多A85X都在走平民化路线，不算完整的A85X，见识过真正高端、强大的A85X吗？还没有的话就赶紧看下面这款技嘉的GA-F2A85X-UP4，绝对无愧A85X高端之名！


见识过真正的强大吗？技嘉双卡A85X评测

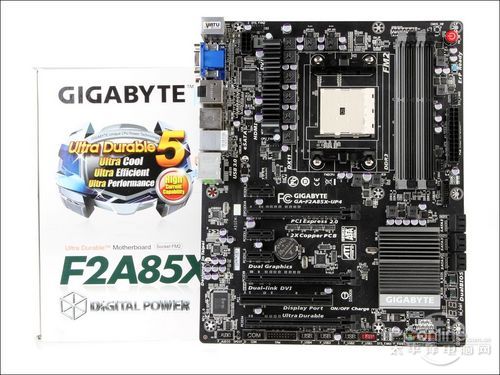

　　技嘉目前的A85X主板有三款，我们今天要介绍的是其中最高端的一款，技嘉 GA-F2A85X-UP4，著名超频玩家余孟遥和HiCookie都曾经用这款主板突破过世界纪录。

技嘉 F2A85X-UP4概况介绍：

技嘉 GA-F2A85X-UP4  图片  评测  论坛  报价  网购实价

　　技嘉 GA-F2A85X-UP4采用技嘉特色的超耐久5用料设计，具备独特的CPB加速功能，可以轻松将A10-5800K超频到全核心4.2GHz，而且板载了时脉发生器，能够把APU超频到135MHz以上外频，突破AMD官方的限制，此外它还能支持高性能双卡。

扩展插槽

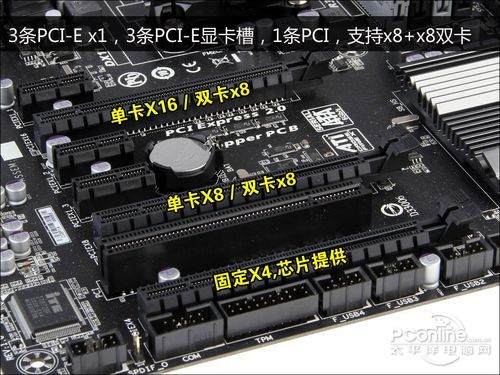

　　主板具备7条扩展插槽，其中3条是PCI-E x1扩展，3条是PCI-E显卡插槽，1条是第三方PCI插槽。二代APU仅支持PCI-E 2.0标准，第一第二条显卡插槽为CPU提供，能够支持单卡X16或者双卡X8+X8模式，第三条显卡插槽为芯片提供，固定X4模式。

磁盘接口

　　A85X原生支持8个SATA3.0磁盘接口，主板把其中1个做成了E-SATA接口，另外7个设置在右下角，6个是翻折式设计，1个是竖直设计，支持RAID 0/1/5/10.

I/O接口

　　主板的I/O接口非常丰富，包括PS/2键鼠接口、4个USB3.0接口、VGA+DVI+HDMI+DP超全视频输出、光纤音频、2个USB2.0、原生的E-SATA、RJ-45网线接口和8声道音频。

　　这款主板定位面向高端用户，尤其是超频爱好者，它完整具备A85X的各种规格特性，并且还具备特色的CPB加速和时脉发生器，超频起来比一般主板更易用、更有优势。

[page]

技嘉 GA-F2A85X-UP4细节赏析：

为什么是UP5不是UD5：超耐久5

　　以往技嘉的主板一般从低到高端会分为UD3、UD5和UD7，偶尔还有UD9，这次技嘉推出了新的“UP”命名是意欲何为呢？“UP”在英文里是“上”的意思，意头不错，不过技嘉的“UP”命名指的是“Ultra Power”，也就是超耐久5最核心的一个新特性。Ultra Power为主板带来了业界领先的60A大电流整合式MOSFET，大大提升了供电效率，降低了运行温度，使主板即使面对严峻的水冷场合都不成问题。

供电设计

　　这款主板采用强劲的8相3D数字供电设计，基于超耐久5超高效用料，并且带散热片协助散热，可控性强，表现足以满足水冷超频乃至极致超频的需要。

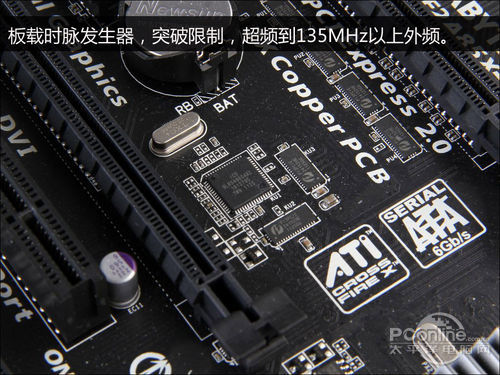

板载时脉发生器

　　二代APU整合了时脉发生器，但是只能超频到135MHz，这款主板通过加入一个时脉发生器，并设置了自动切换设计，让主板能够实现135MHz以上的外频，大大提升可能的最大超频幅度。

ALC892高清声卡

　　主板采用了Realtek的ALC892高清声卡，规格足以满足蓝光音频硬解。

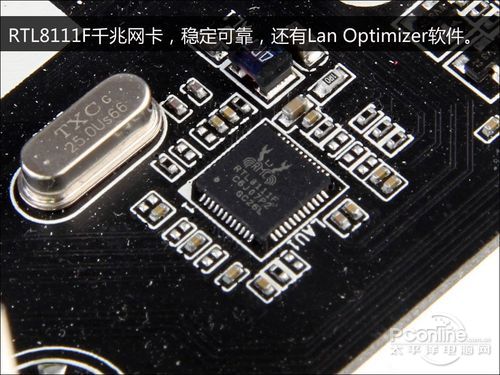

RTL8111F千兆网卡

　　主板配置RTL8111F千兆网卡，是常见的RTL8111E的改进版，性能稳定可靠，另外还有技嘉的Lan Optimizer可用于搭配优化，进一步强化网络性能。

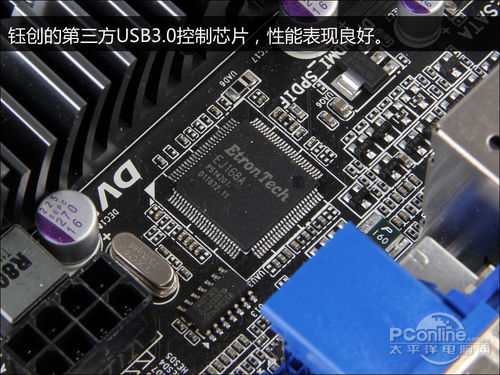

第三方USB3.0芯片

　　这款主板一共提供6个USB3.0接口，其中4个是A85X原生支持，1个由钰创的EJ168A芯片提供。

板载微动

　　主板板载了电源、重启和清空CMOS三个微动开关，以便用户裸机操作。

独立自恢复保险丝

　　技嘉为每个USB接口都设置了独立的自恢复保险丝，以便保护芯片不被短路损坏之余，最大限度保证用户的使用。

双3D BIOS

　　这款主板具备技嘉特色的双BIOS设计，能够保证主板不会因为刷新失败而损坏，大大提高了主板对超频玩家来说的可靠性。

[page]

评测平台与评测方法介绍：

　　本次评测我们会试玩这款主板的CPB加速功能，看看其使用是否复杂，对性能提升是否有帮助，另外还会进行发热量测试，看看供电部分在闲置状态和满载状态下的发热量是否可以接受。

CPB加速功能试玩：

　　技嘉这款主板支持特色的CPB加速功能，简单来说就是强化二代APU本身具备的自动超频能力，让主板能够实现全核心4.2G频率，由于测试使用的是BETA测试版BIOS，我们估计会有一定的稳定性问题，到正式版BIOS应该就会有所改进。

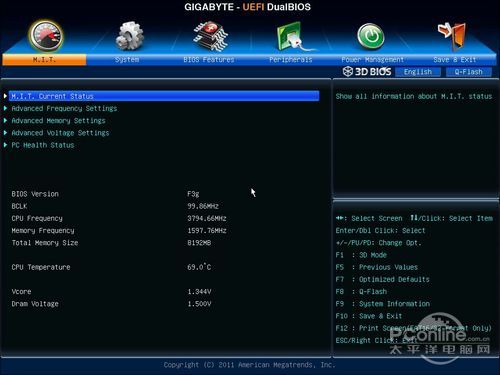

默认的3D BIOS界面

　　这款主板支持技嘉的3D BIOS，可以用键盘或者鼠标进行操作，默认情况下以一个主板图示形式提供，用户点击相关部分即可设置相关的选项。


进入高级模式，打开CPB，设置手动电压

　　我们切换到高级模式，设置打开CPU的CPB选项，然后再调整手动电压，防止电压自动提高导致发热量增大影响超频。

四核心超频到4.2GHz

　　启动到桌面后，我们可以看到A10的确成功超频到了全核心4.2GHz的水平，性能应该相对默认频率有一定的性能优势。

　　小结：技嘉A85特色的CPB功能使用起来并不复杂，只需设置打开选项，然后就能轻松实现全核心4.2GHz频率了，比一般的主板略高一点，到底其性能表现会怎样？请看下文测试。

[page]

CPU/内存/显卡基准性能测试：

　　二代APU A10-5800K的默认频率为3.8GHz，在单核心时最高能加速到4.2GHz，而通过技嘉的CPB功能，据称能够把CPU轻松超频到全核心4.2GHz，到底性能表现提升又多大？下面我们就来对比一下，由于测试准确性关系，我们一般把2%以内的差距视为误差。

　　可能是因为我们采用的是测试版BIOS，二代APU A10-5800K启用CPB后并没有很稳定地维持在全核心4.2GHz水平，因此性能表现浮动性较大，最大性能提升有4%，而最差的情况，可能得分比默认频率还低。因此，我们推荐目前暂时还是以默认频率运行靠谱。

　　总的来说，这款主板在默认频率下表现正常，打开CPB后性能可能有所提升，但目前来说还不够稳定。

-----------------------------------------------------------------------------

扩展阅读：测试软件介绍

3D理论测试设置
软件	设置
Fritz国际象棋	Fritz Chess Benchmark主要用于测试处理器的AI运算性能、多线程处理能力，我们采用最新的4.3版，可支持12线程。
X264 FHD视频转码	X264是一种广为运用的的免费视频压缩编码库，本次测试使用的软件是X264 FHD BenchMark V1.0.1，内嵌的X264转码器 是64位的，转换一段平均码率近30Mbps的1080P高清视频。
CineBench渲染	CineBench R11.采用了3D设计软件CINEMA 4D的3D引擎，支持多线程 同时运算，可以用来评测多核处理器的效能。
WinRAR解压缩	WinRAR是目前最流行的压缩软件，我们使用了它内置的性能测试功能， 支持多线程，测试结果能有效反映CPU的多线程性能与内存性能。
3DMark Vantage	3DMark Vantage能全面发挥处理器、显卡的优势，测试成绩至今仍 具有重要参考意义。
3DMark 11	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 整体图形性能。
光荣使命	中国第一款具有自主知识产权的大型DX11 FPS游戏，支持目前堪称计算机3D技术最顶尖的曲面细分特效、HBAO（环境光遮蔽）特效、PhysX物理加速特效。 使用自带Benchmark进行测试，使用高画质和普通后期设定

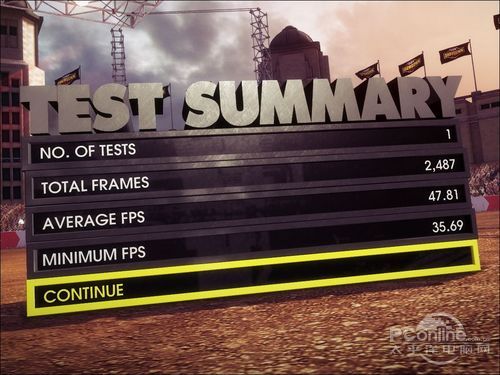

尘埃：对决	《尘埃：对决》保持了赛车游戏专业性强、模拟度高的风格，车身的精细程度大大强化，测试中不同级别的显卡可以拉开分数差距。 测试采用自带测试工具，1920x1080分辨率，4xMSAA，Ultra画质。

[page]

平台发热量测试：

　　发热量测试方面，我们主要考察主板的供电部分发热情况。供电部分是主板发热的一大热源，也是影响主板稳定性的一个关键，我们采用热成像仪进行测试。

热像图解析：颜色代表温度

　　热像仪输出热像图是一种以渐变颜色表示温度的图像，低温会以冷色调(蓝)呈现，而高温则会以暖色调(红)呈现，从低温冷色向高温暖色无级渐变。我们测试设置的温度表示范围为17℃~70℃，超出上限范围的温度会以白色表现，而低于下限范围的温度会以黑色表现。

　　此外，这款热像仪还能实时标出三个参数，一个最高点温度(位置在此图中间偏右，提示“高”，读数77.7)，一个最低点温度(位置在左下角，提示"低"，度数29.6)，以及当前中央点的温度(位置在图中央，无提示，度数67.1)。

闲置发热情况

满载发热状况

　　一般来说，主板供电部分的发热量在50~70℃之间是比较常见的，而这款主板采用了超耐久5用料，效率比一般主板更高，因此其供电部分的发热比较低，即使满载运行也没有明显见红，表现值得称赞。

-----------------------------------------------------------------------------

扩展阅读：发热量测试方法

功耗温度测试
测试项目	设置
测试工具：福禄克 Ti-25热像仪	我们选择的是福禄克出品的Ti-25热像仪，这是一款工程用的手持式热能成像仪，能够混合显示可视光和热红外光成像，以便用户可以方便快速地分析目标的热能分布状况。

[page]

PConline评测室总结：


技嘉 GA-F2A85X-UP4

　　技嘉 GA-F2A85X-UP4采用了最新的超耐久5用料设计，为主板带来了较高的效率和较低的发热量，稳定性表现良好，而功能方面，CPB加速目前还不大稳定，不过也已经可以看到一定的性能提升了，另外这款主板还支持135MHz以上的外频，无论是K系列还是非K系列的APU都能从中受惠，尤其符合超频爱好者的需要。

　　这款主板当前的报价为1299元，比二代APU最强的A10-5800K还要贵，因此明显不符合大部分用户的预算实际，仅供高端超频爱好者等用户选择。
