14相供电的超频利器 技嘉Z490 AORUS MASTER评测

[page]加强的散热装甲设计[/page]

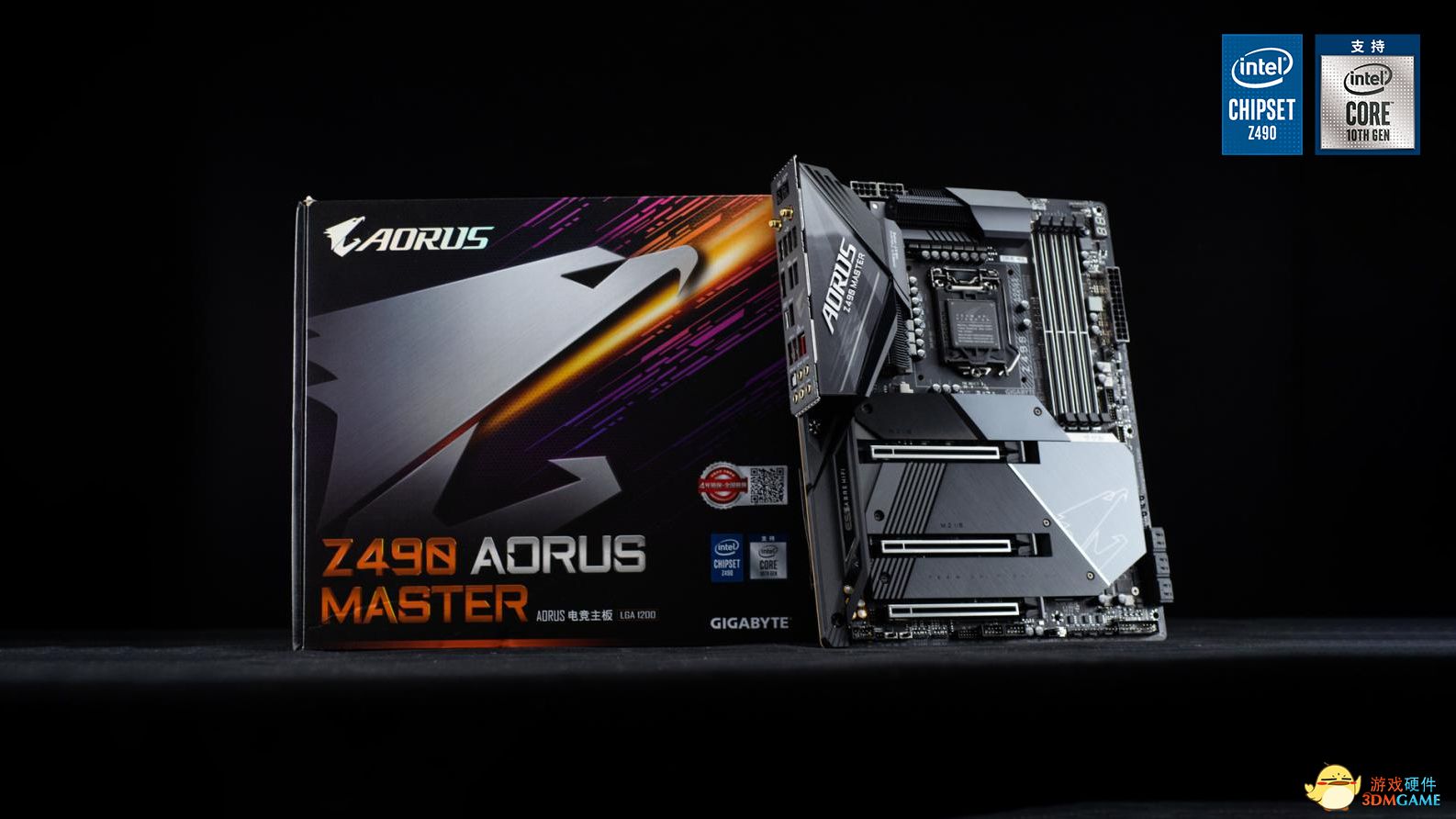

　　时代酷睿处理器最先亮相的两款产品是i9-10900K和i5-10600K，随之而来的就是Z490主板。技嘉今年的Z490产品线非常丰富，从高到低不同价位都有相应的产品出现。技嘉作为御三家之一，也推出了Z490 AORUS XTREME、Z490 AORUS MASTER、Z490 I AORUS ULTRA、Z490 AORUS PRO AX等一系列高品质主板。这次我们拿到的是Z490 AORUS MASTER，也就是大家所说的大师板，看看这块主板能不能做到名副其实。

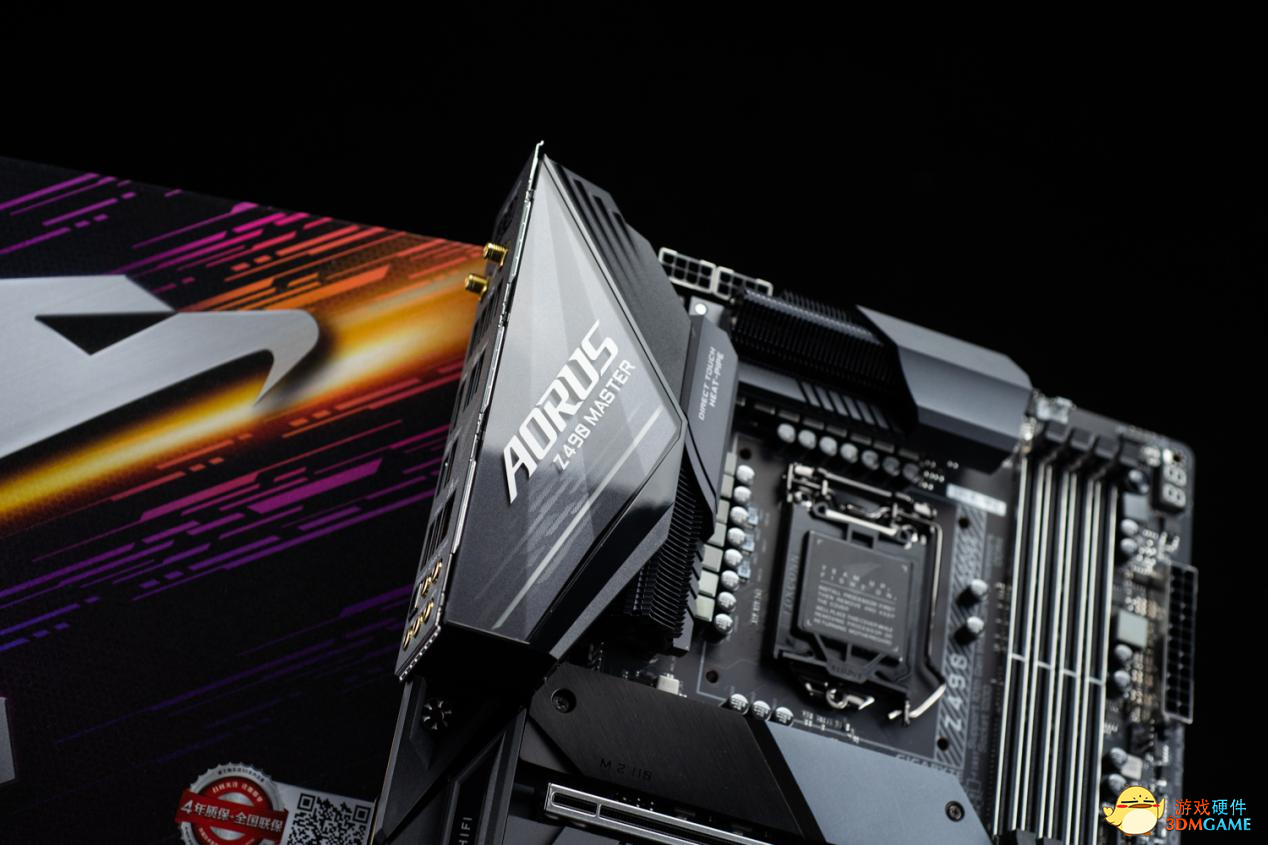

　　首先来看外观部分，技嘉Z490 AORUS MASTER主板装甲覆盖较为全面，以黑色配以灰色设计，大气简洁又有一丝低调奢华。主板整体设计风格与上一代技嘉Z390 AORUS MASTER差距较大。主板I/O上方装甲表面采用了半透明材质，印有白色AORUS字样及Z490 MASTER字样装饰，相比较技嘉Z390 AORUS MASTER显得高端了许多。

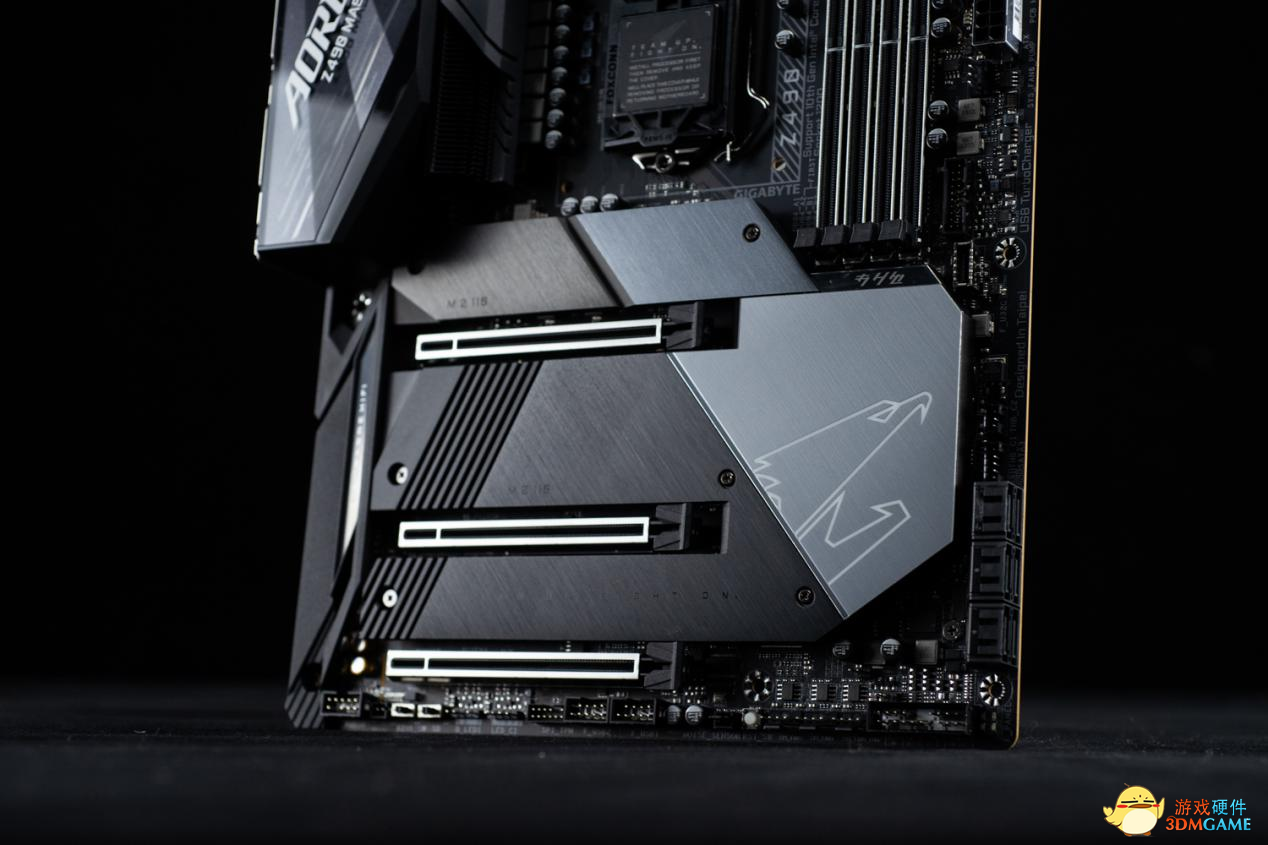

　　南桥上方装甲为金属拉丝工艺处理，与M.2散热装甲连为一片，配以AORUS标志性的大雕图案，简洁而不简单，质感十足。整体散热装甲的覆盖面积相较于上代产品有了进一步的提升。

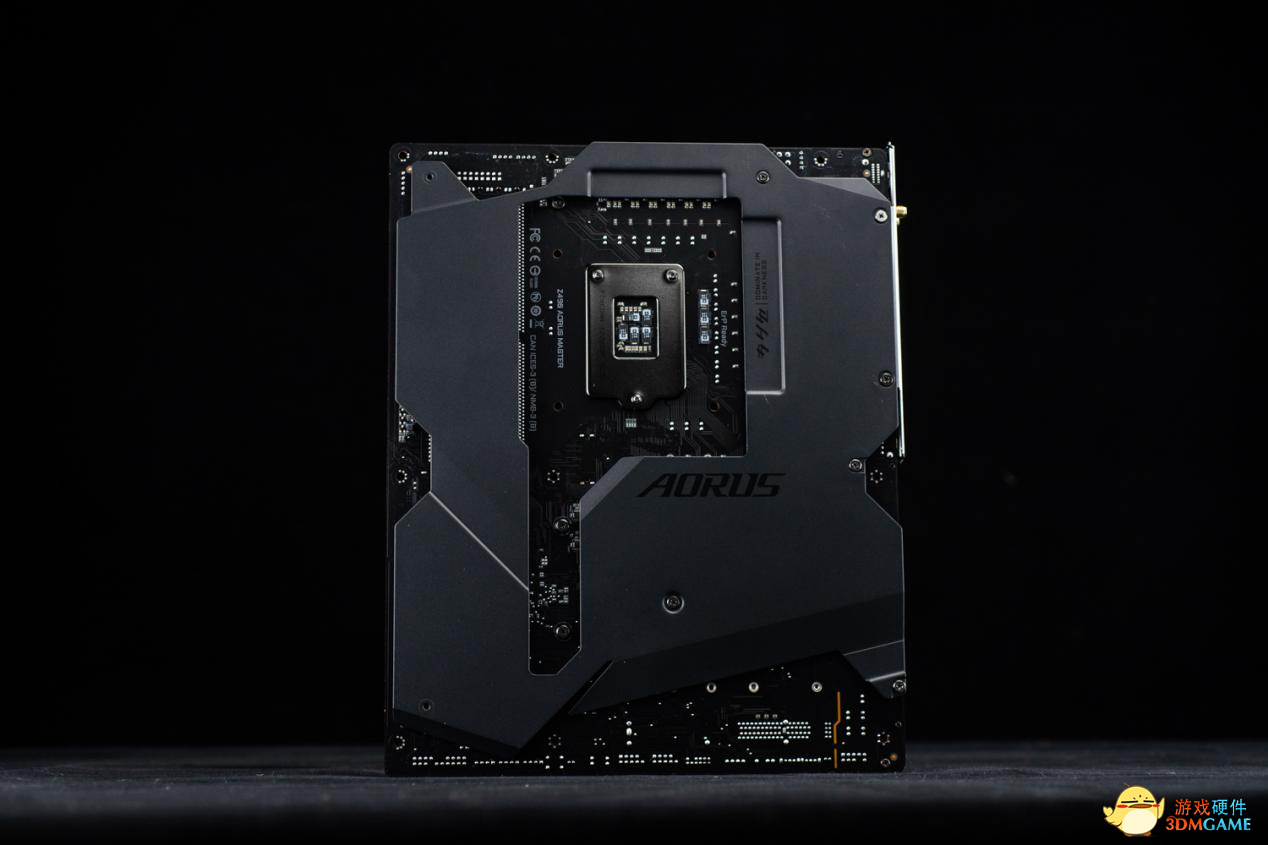

　　主板背面同样是大面积的装甲覆盖，这样的设计不仅照顾到了颜值，也使得技嘉Z490 AORUS MASTER主板整体更加结实，对主板强度提升巨大。实际上手的感觉也是分量十足。

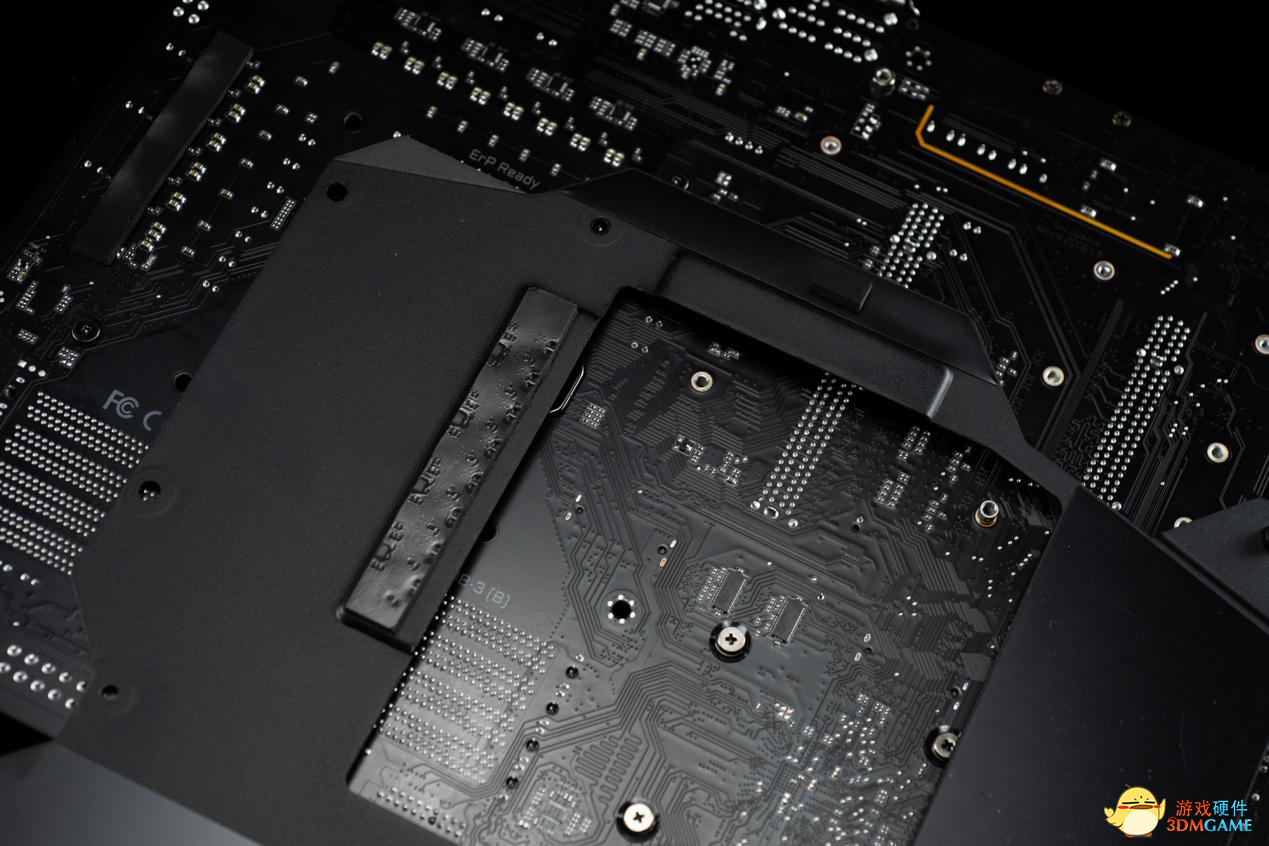

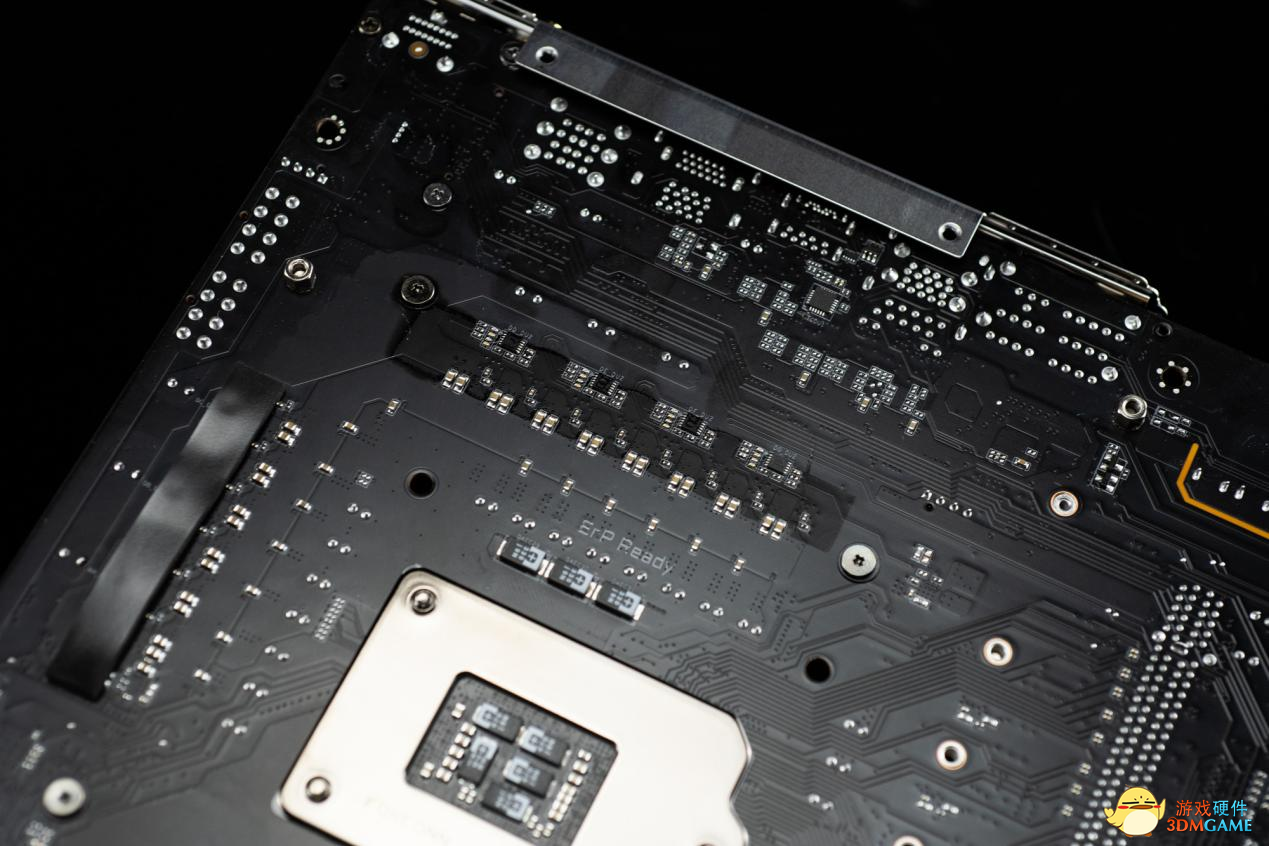

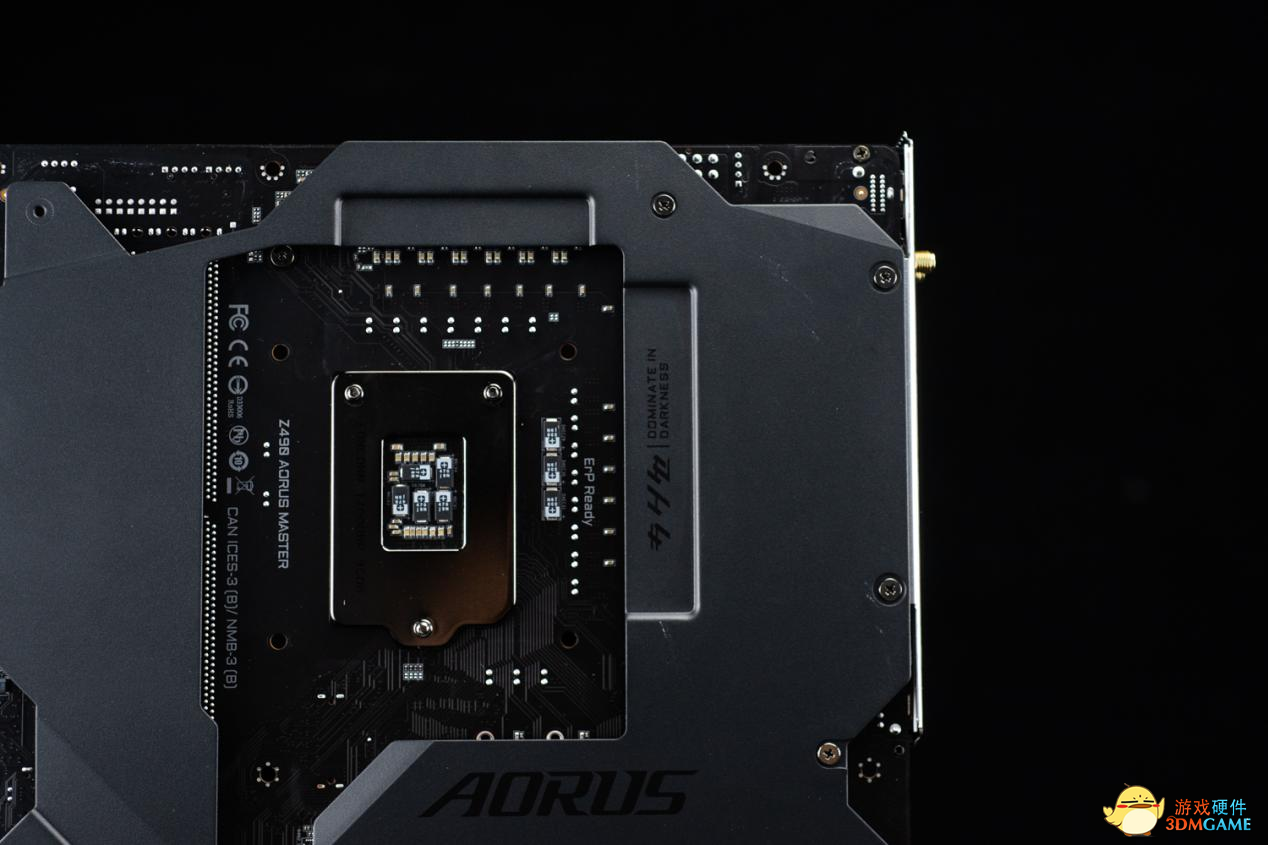

新一代一体式背板，用于加强主板强度，并且辅助散热。和热点原件接触部分还有导热贴设计。

[page]14+2相供电设计[/page]

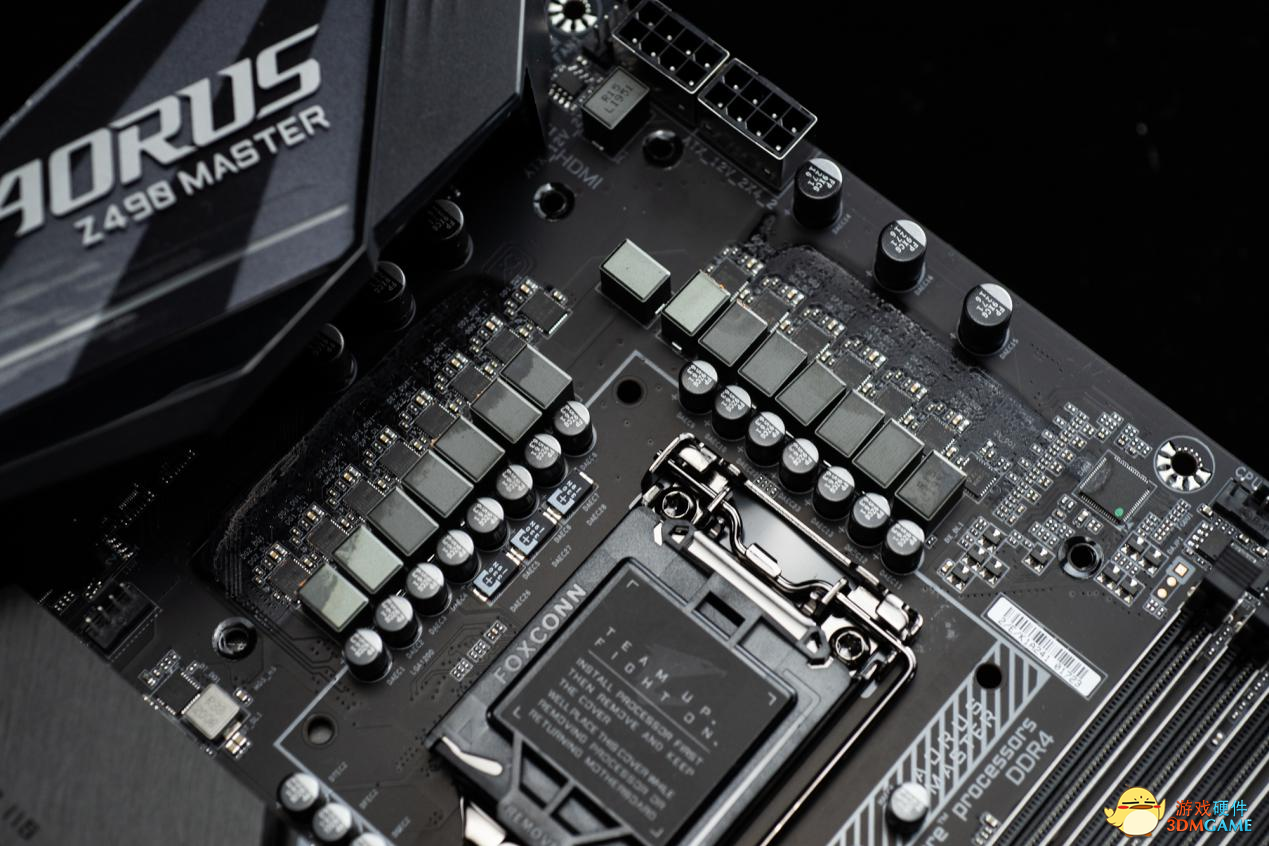

　　来看供电部分，技嘉Z490 AORUS MASTER采用14+2设计，采用的是倍相方案。CPU供电接口为8+8pin。这一供电规格仅次于技嘉Z490 AORUS XTREME，堪称豪华。

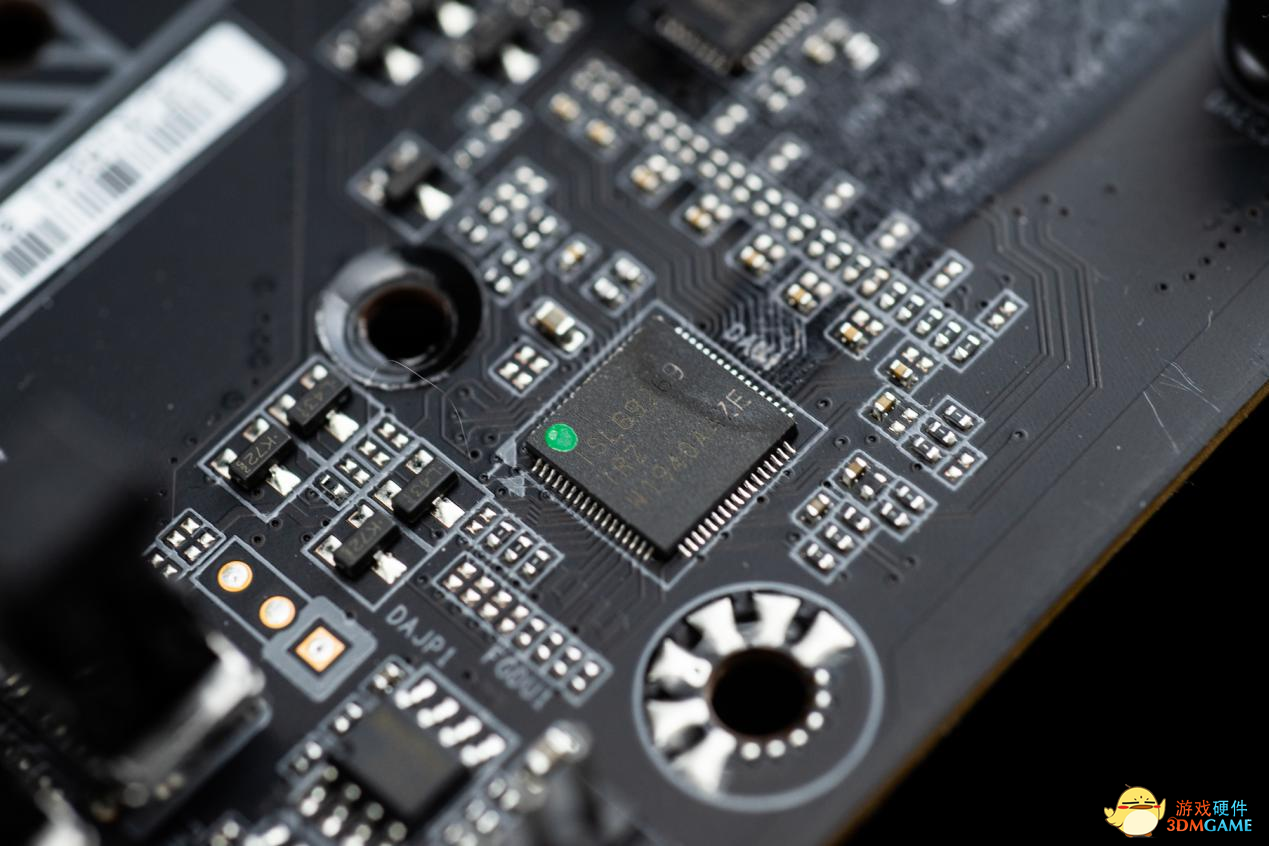

　　拆开主板我们可以看到供电架构部分PWM控制器采用的是Renesas的ISL69269，这款主控芯片支持最大三路输出，可以算是服务级的产品了。

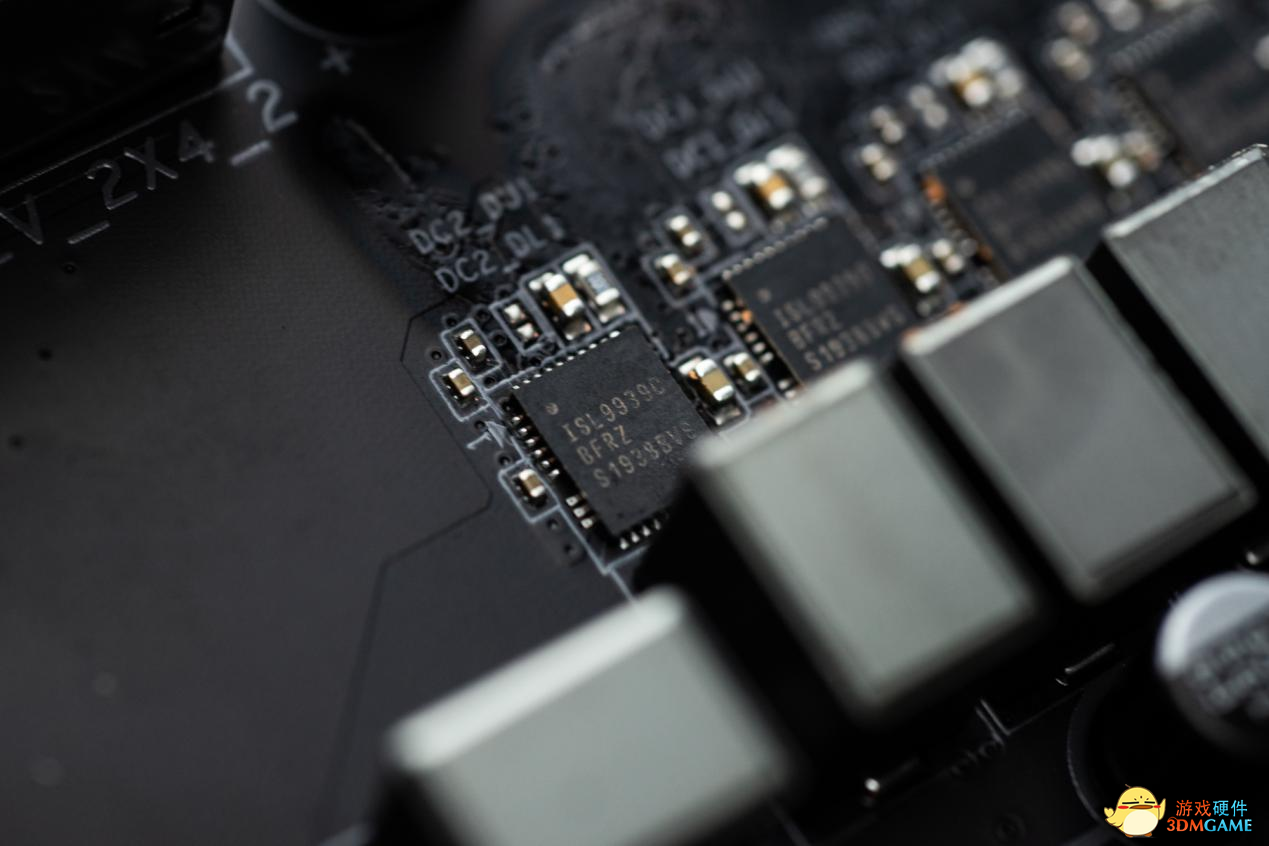

　　14相MOSFET采用Intersil的ISL99390B，单颗MOS管可支持最大90A电流，14+2相供电最大可以承载1440A电流。倍相器同样是是来自Intersil的ISL6617A。

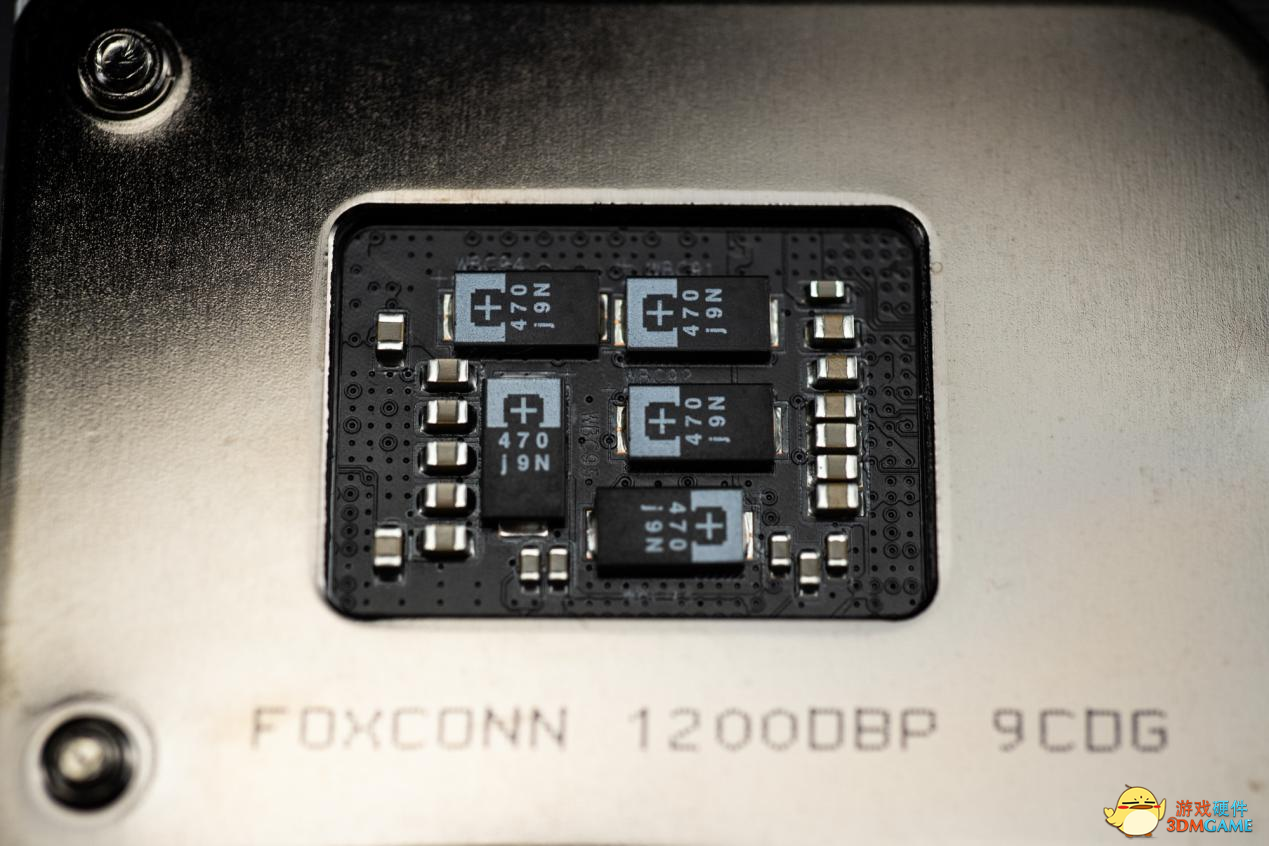

　　另外这一代全新的AORUS Z490产品当中，技嘉为高端型号的主板都安装了钽电容，钽电容本身有着耐高温、比容量高、储电量大、低等效串联电阻值（ESR）以及更强的滤波能力这些特性。其中对于系统最有用的一个特性就是储电量大。在系统负载不停变化的情况下，钽电容因为有着更充足的储电量，可以在系统负载突然从低到高的时候迅速补充供电亏空，让CPU在不同负载切换的时候能有更快的响应速度，始终维持高性能。

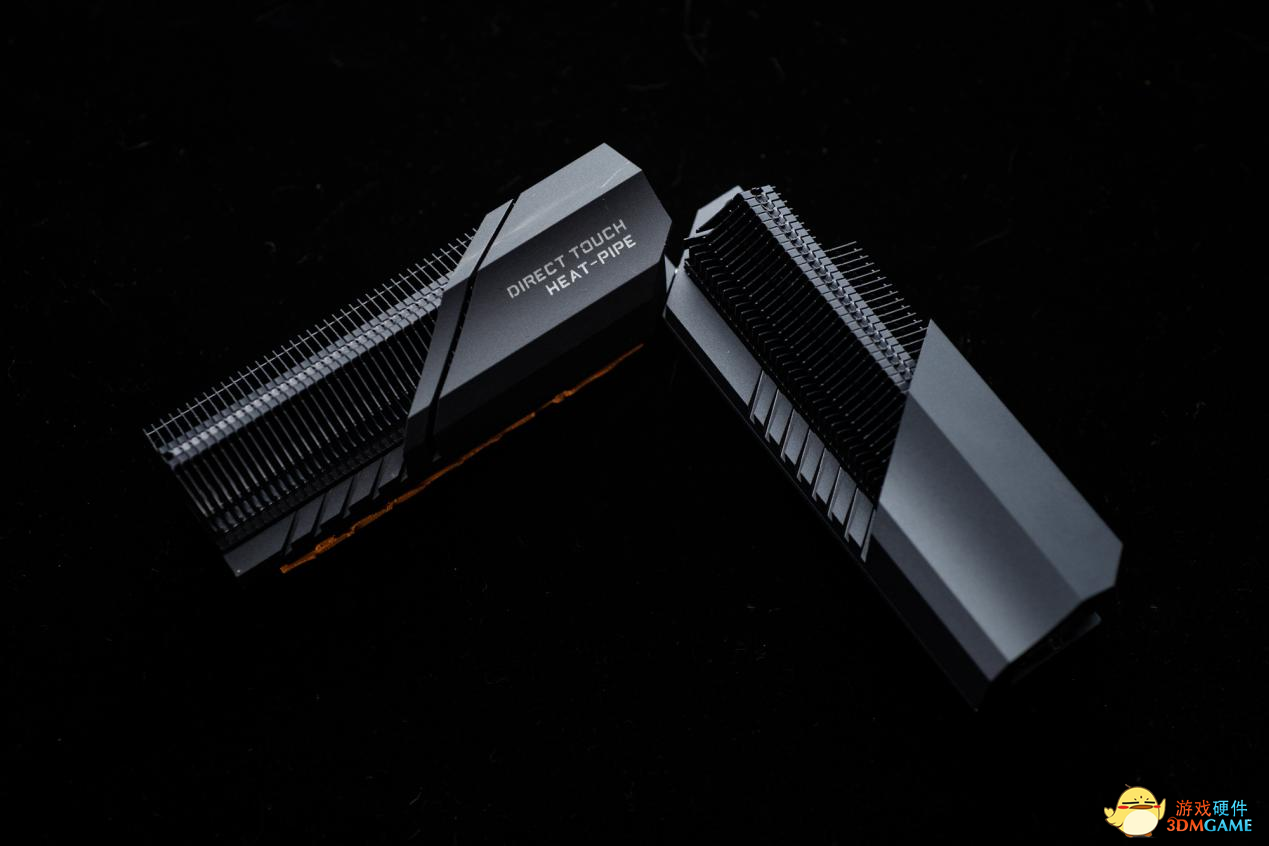

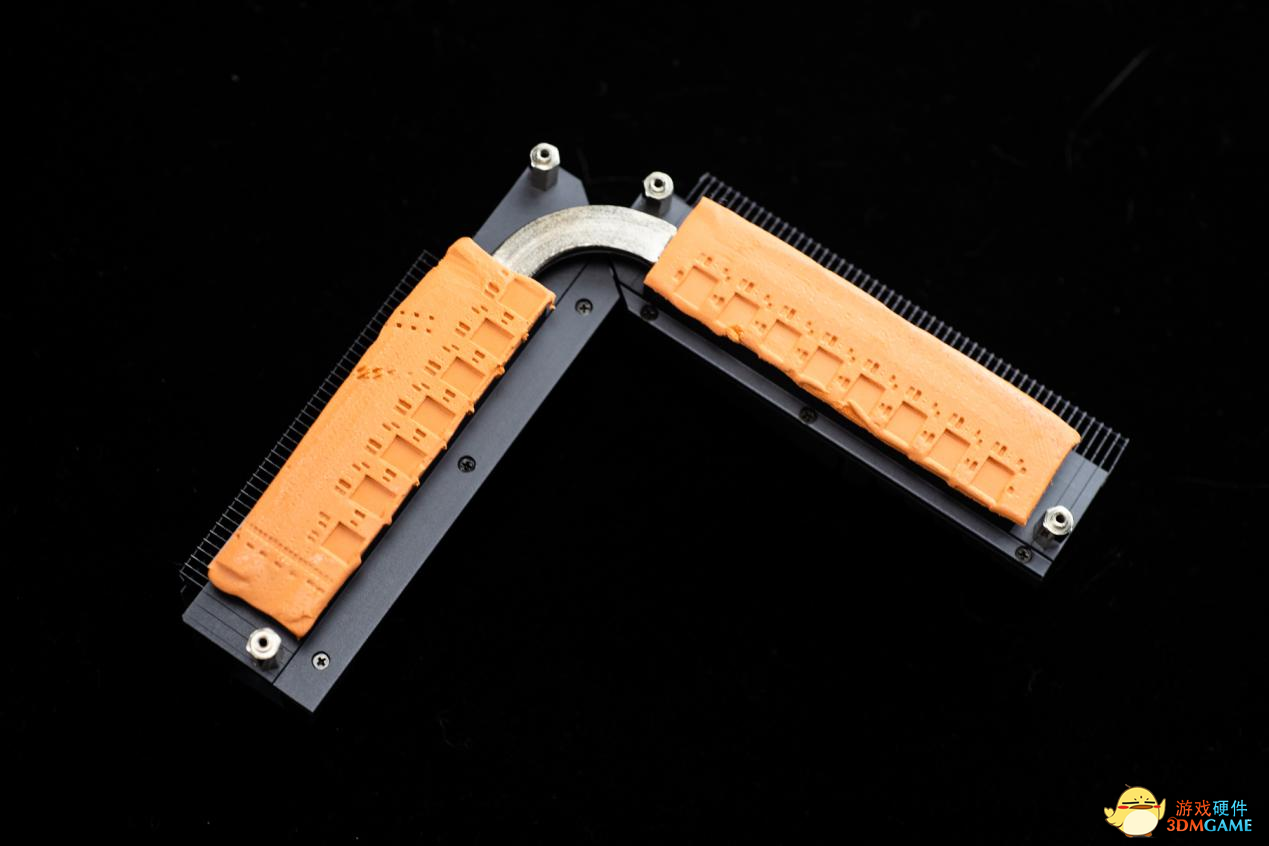

　　与豪华供电规格相匹配的是技嘉第二代堆栈式散热鳍片+第二代直触式热管设计的散热模组，与前代相比，第二代散热模组将热管宽度从6mm升级到了8mm，并且改善了鳍片设计，增加热流与鳍片、热管的接触面积来更好的传导、扩散供电系统产生的热量，以解决用户在超频时，因CPU供电模块过热，导致频率波动的问题。

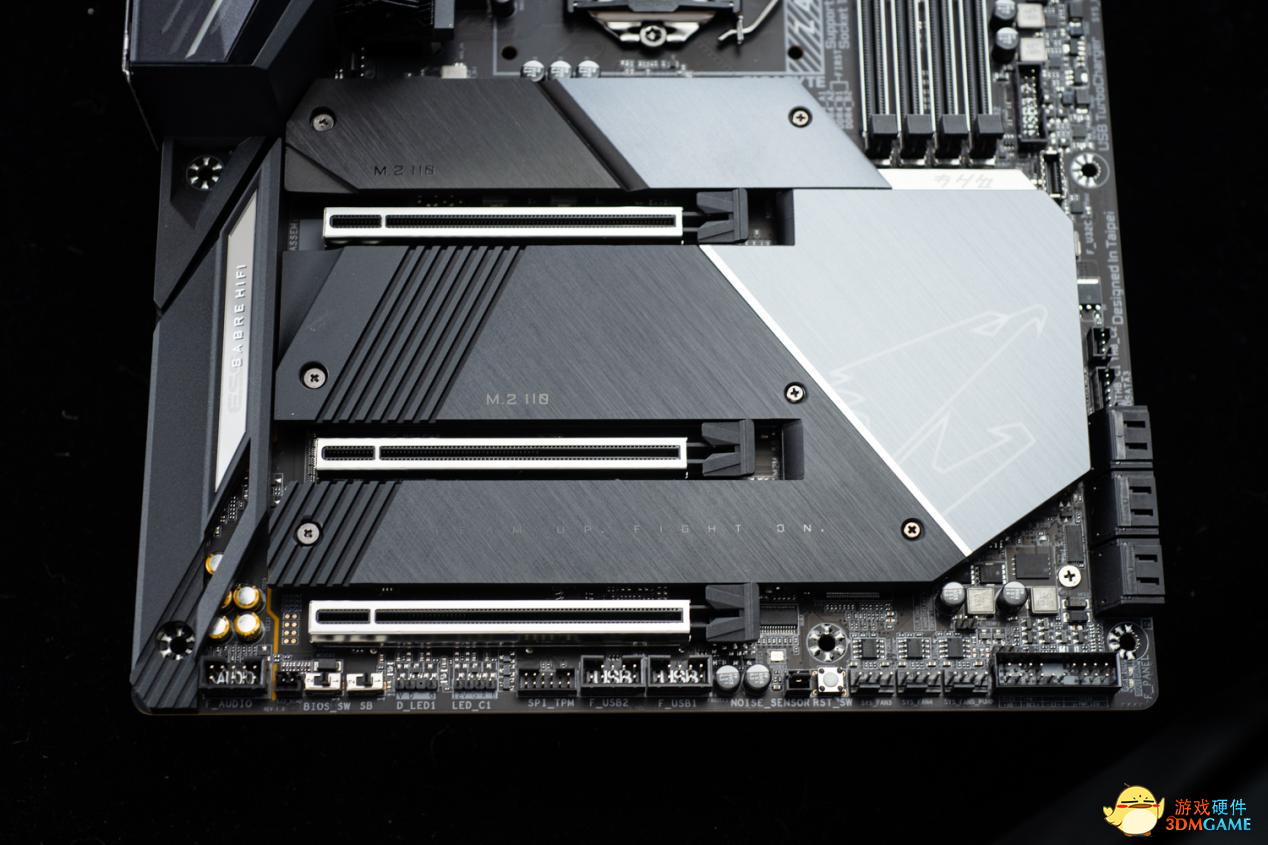

　　同时技嘉Z490 AORUS MASTER也搭载了第二代M.2 SSD散热装甲，用更大面积的散热装甲去降低M.2固态的温度，以防因过热而导致M.2 SSD降速。

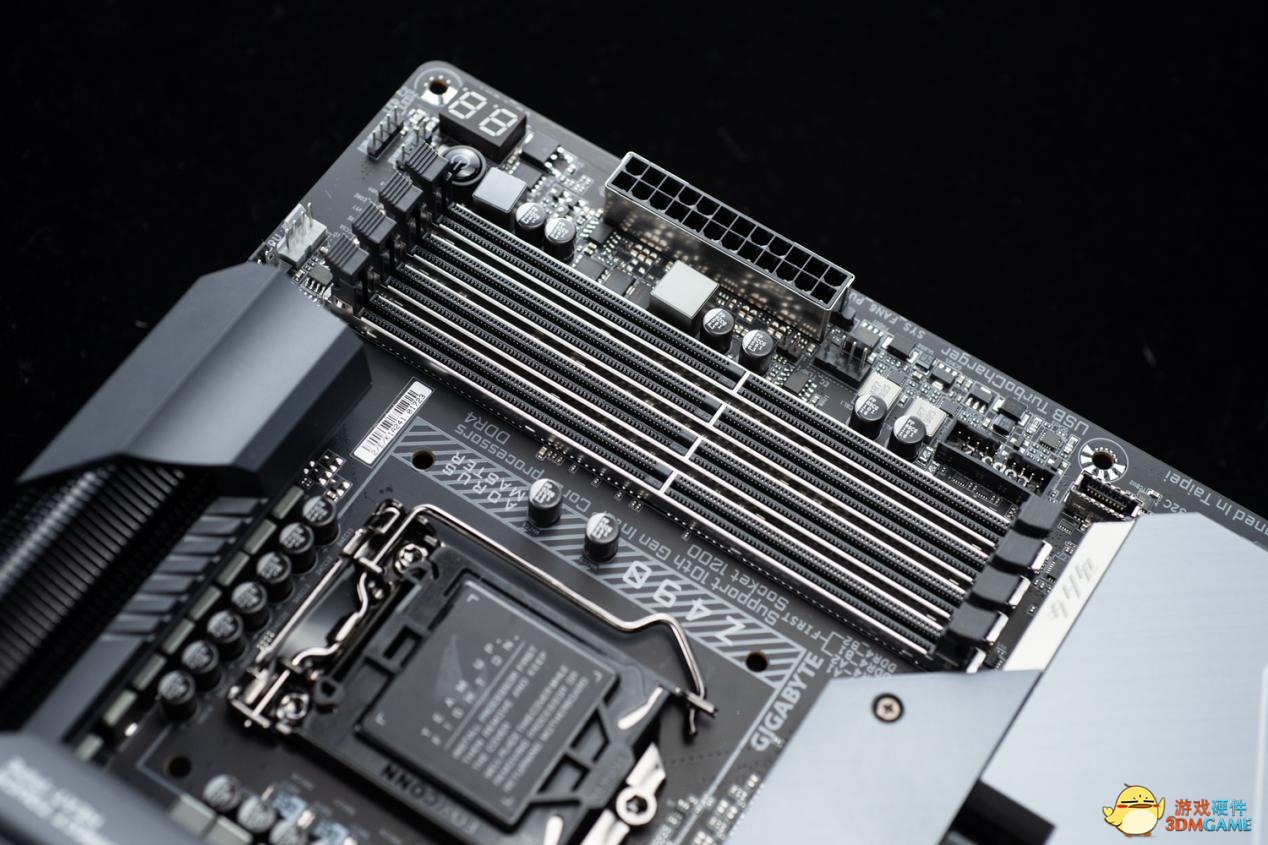

　　技嘉Z490 AORUS MASTER有四条内存插槽，采用了隐藏式的布线设计，内存布线在PCB板内层下，防止内存线路受到外界因素干扰。另外内存插槽本身也首次采用了SMT贴片工艺安装在主板上，减少了焊点暴露，增加了运行时的稳定性。四条插槽均带有装甲保护。

[page]提前支持PCIe 4.0[/page]

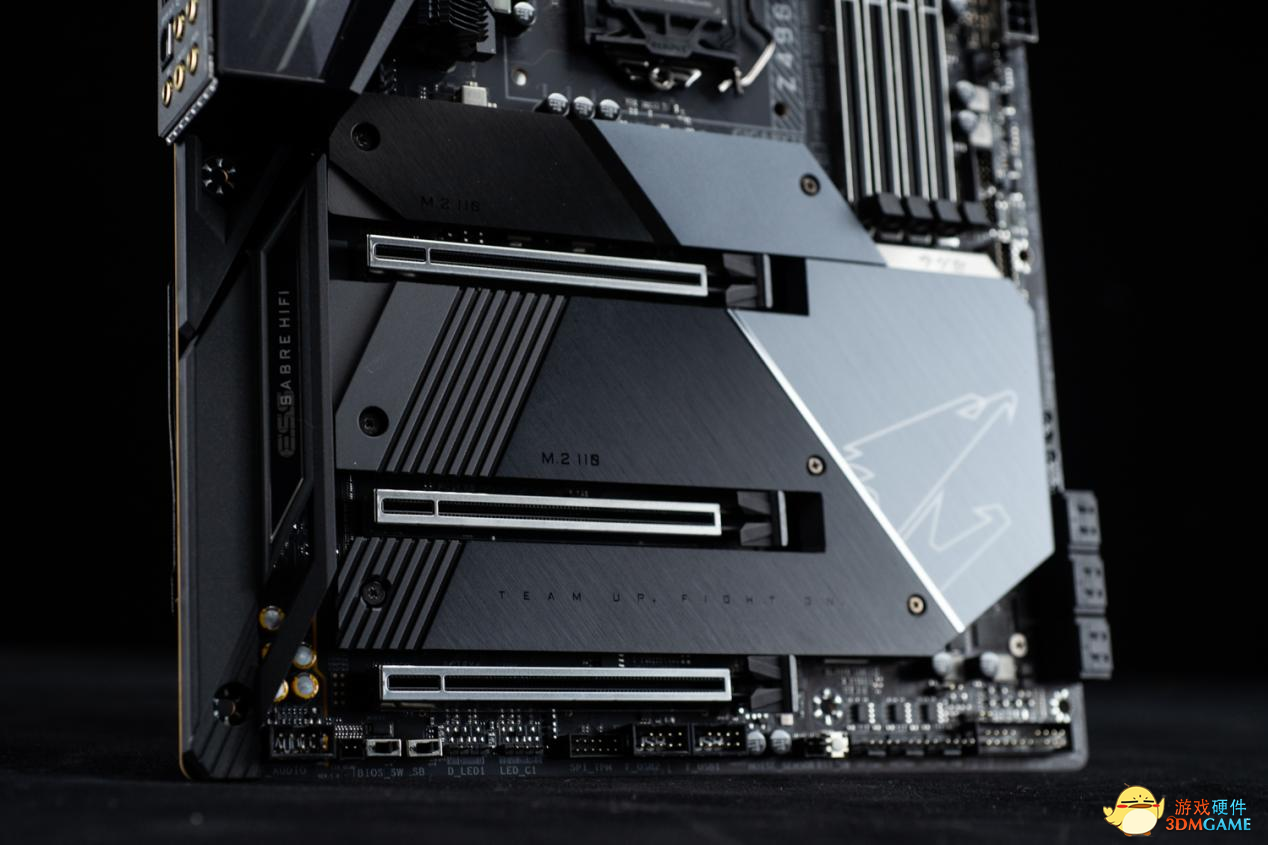

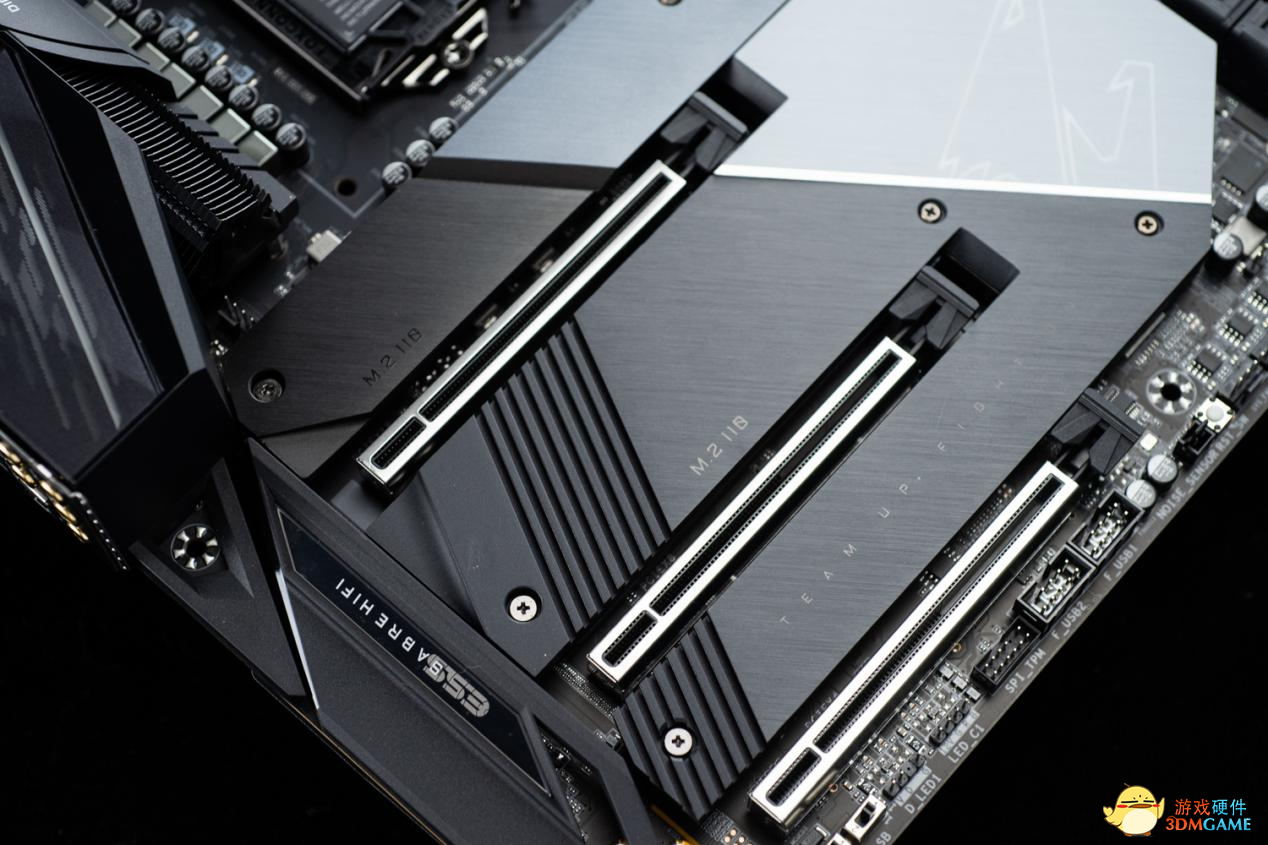

　　主板共有三条PCIe x16插槽。第一条PCIe X16插槽，支持x16运行规格(PCIe X16)。第二条PCIe X16插槽，支持x8运行规格(PCIe X8)，值得注意的是当PCIEX8插槽安装显卡时，PCIe X16插槽最高以x8带宽运行。第三条PCIe X16插槽，仅支持x4运行规格(PCIe X4)。

　　技嘉Z490 AORUS MASTER已经为PCIe 4.0提前做好了准备，尽管目前十代酷睿还不支持PCIe 4.0，但提前的支持也意味着用户在升级十一代酷睿处理器时无需更换主板即可获得PCIe 4.0支持。

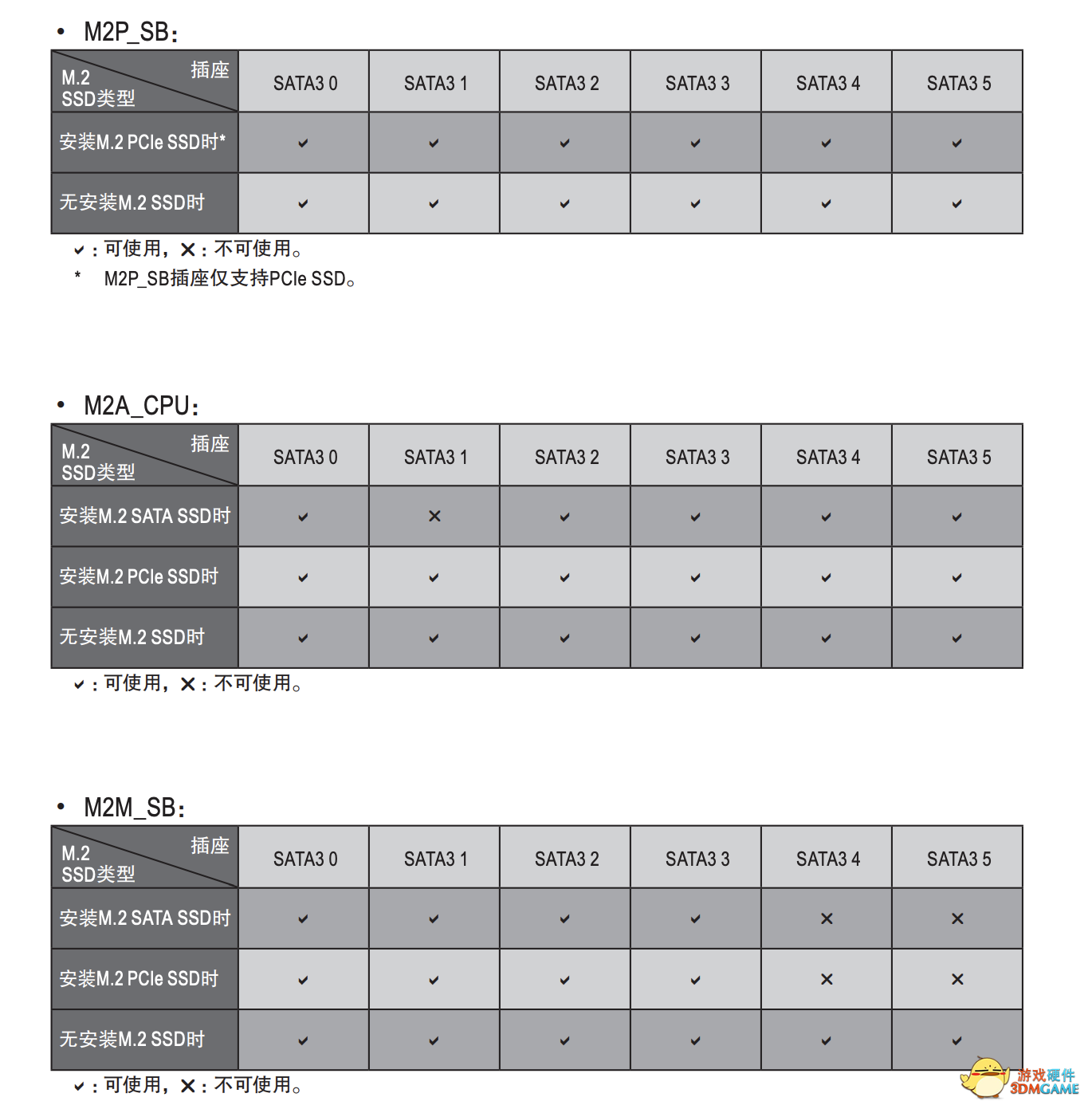

　　技嘉Z490 AORUS MASTER共有三条M.2插槽，6个SATA接口，M.2插槽均支持22100规格的M.2固态。具体分配情况如下。

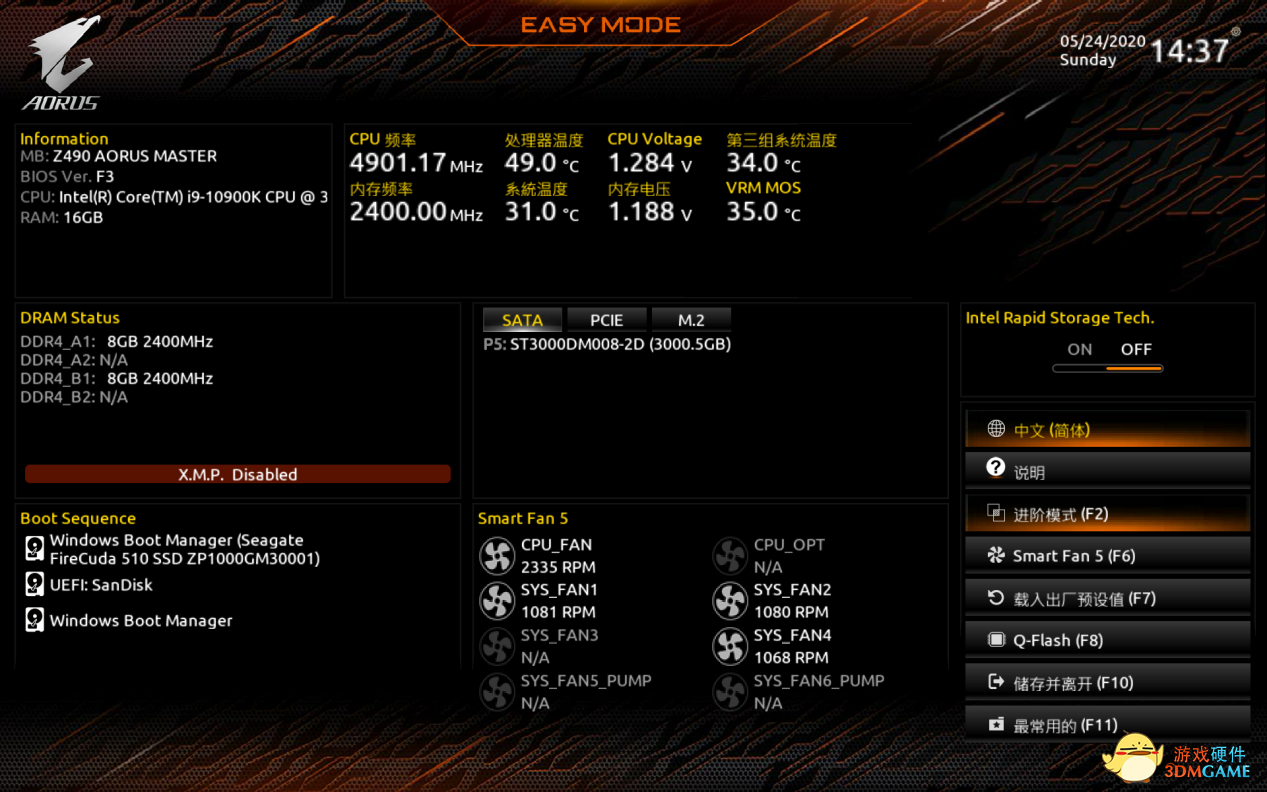

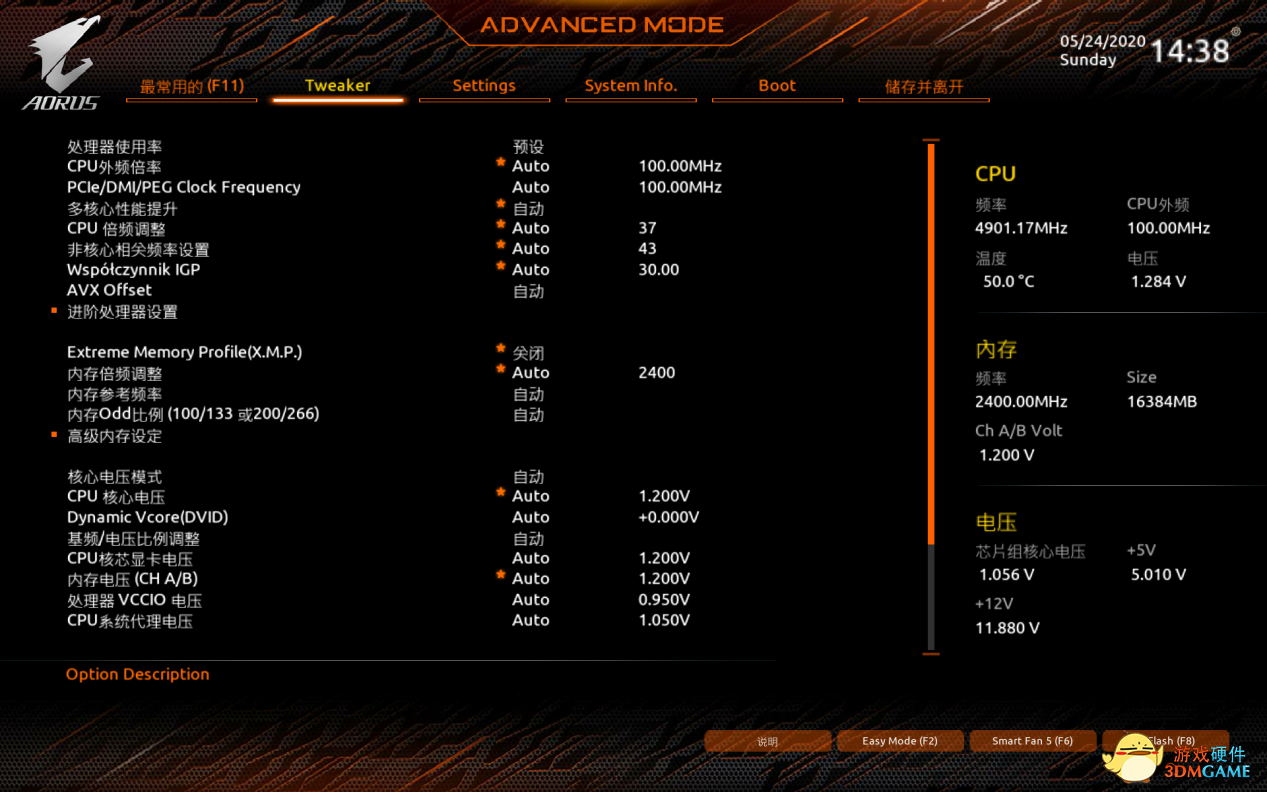

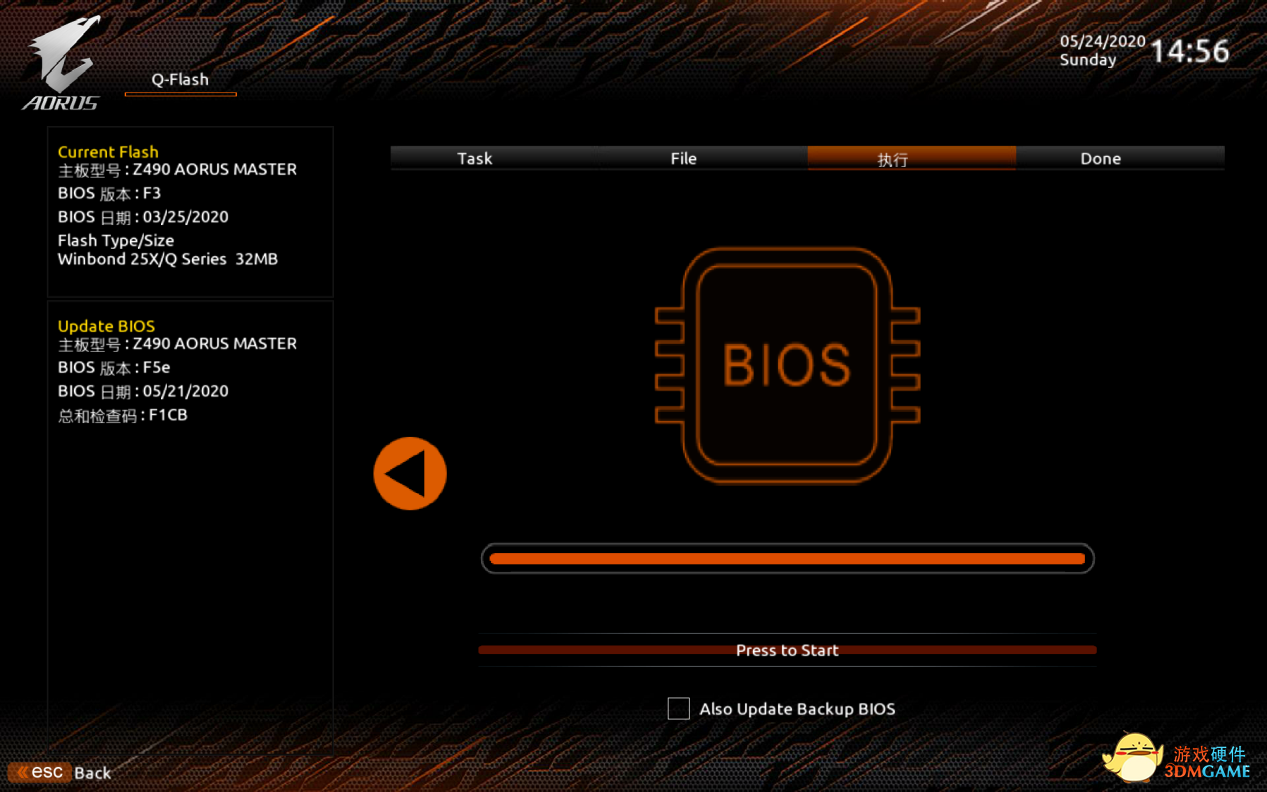

　　值得一提的是，技嘉在这一代Z490主板上更新了全新的BIOS，采用新一代用户界面设置，将CPU频率、内存信息、储存设备、风扇状况等重要硬件信息，放置在单一界面，简洁明了。同时技嘉也在BIOS内设置了收藏夹，可供用户收藏常用选项，进行快速设置，便于超频时的各类参数调试，让BIOS操作更为人性化。内置的Q-Flash允许在不安装CPU的情况下通过U盘对主板进行BIOS更新。

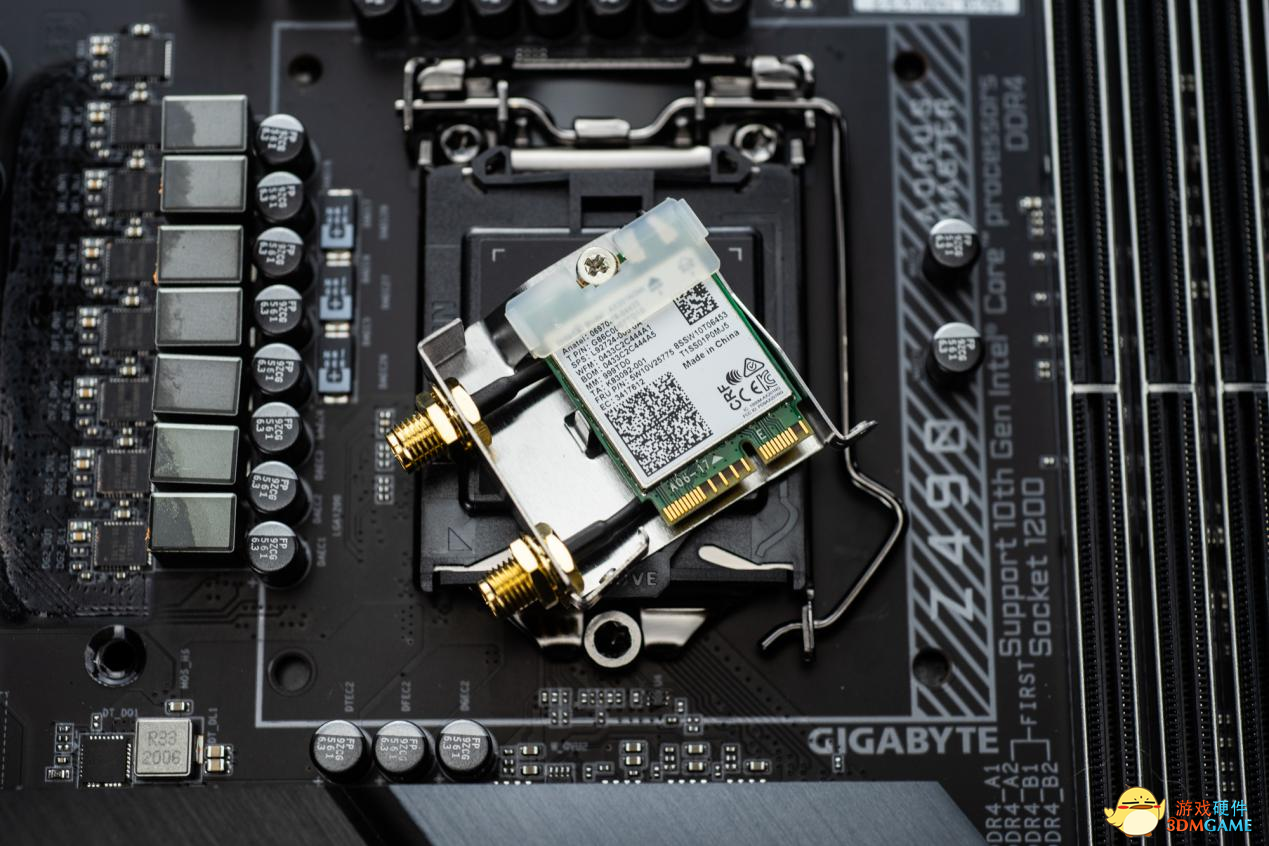

　　技嘉Z490 AORUS MASTER使用了英特尔AX201无线网卡，支持WiFi 6以及蓝牙5.1。有线部分提供了2.5G速率的有线网卡，整体网络规格上非常豪华。

[page]3DM点评[/page]

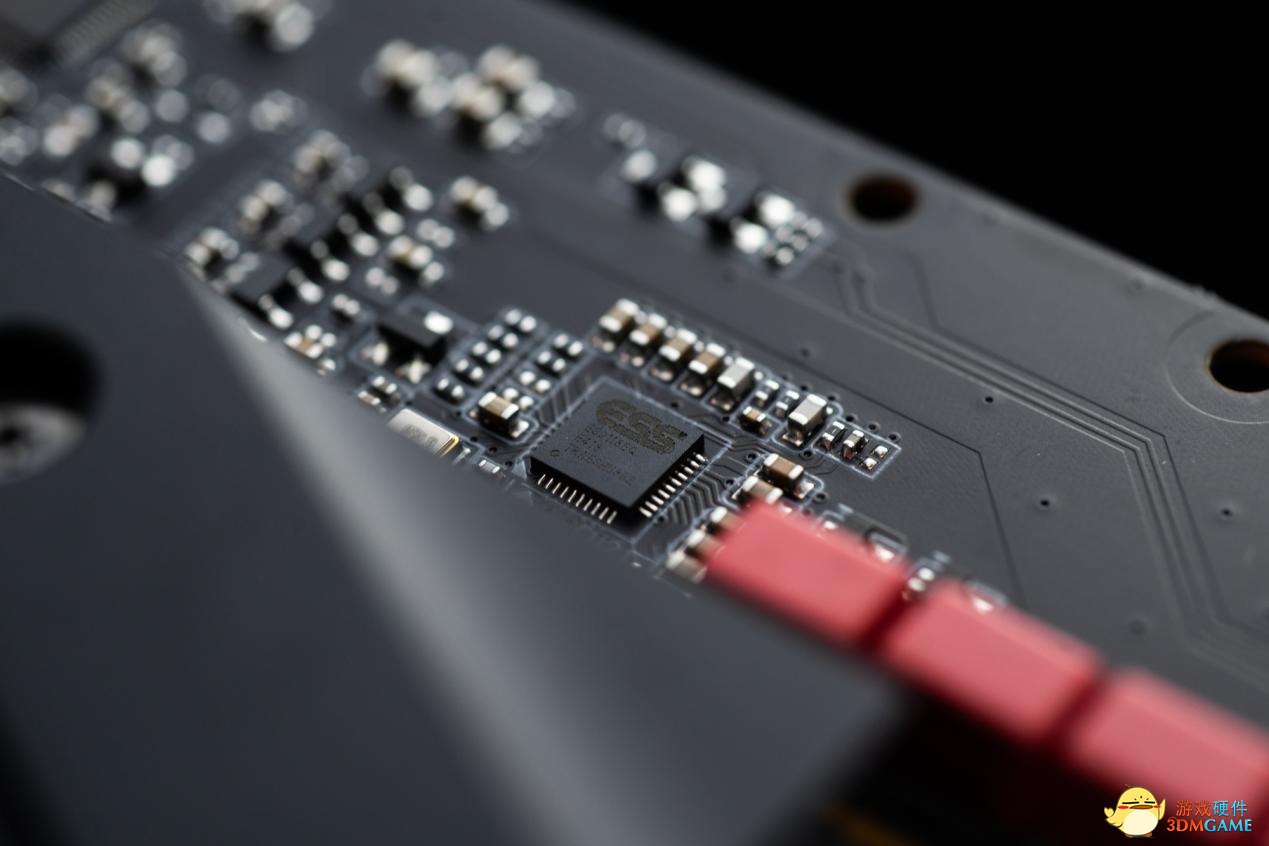

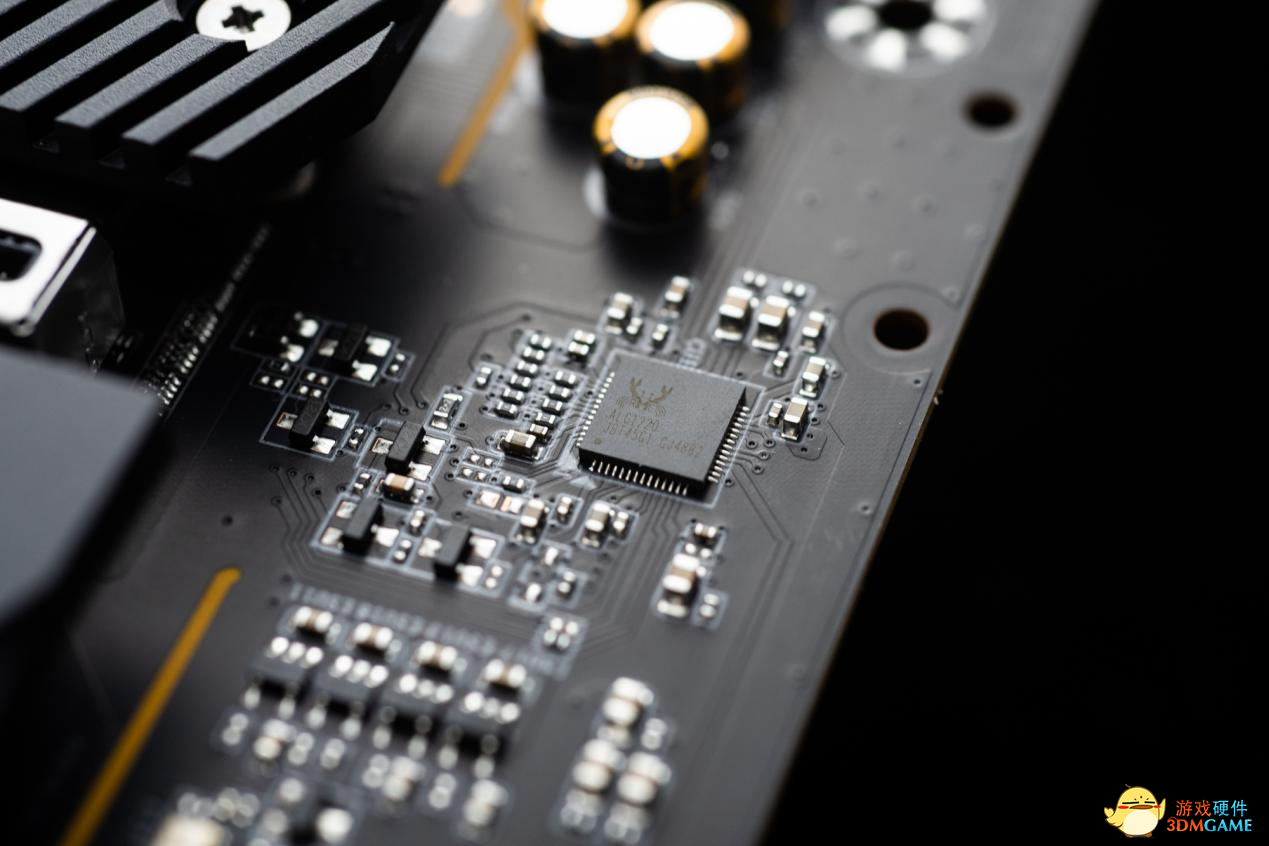

　　音频芯片为瑞昱ALC1220，同时主板也内建ESS ES9118 DAC芯片，并配备WIMA高品质音频专用电容。支持2/4/5.1/7.1声道及S/PDIF输出，满足用户对HiFi的音频的使用需求。

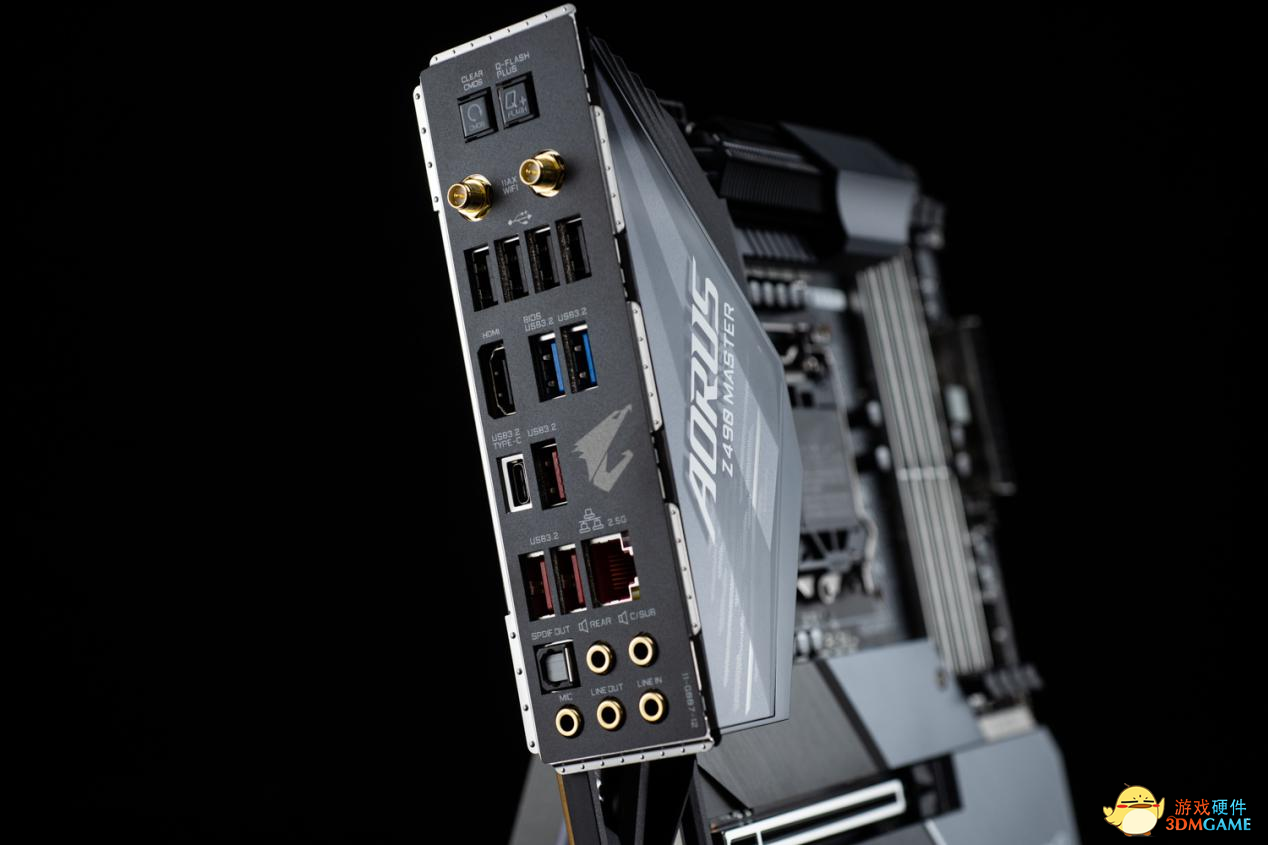

　　技嘉Z490 AORUS MASTER I/O接口如下：1个Q-Flash Plus按钮、1个清除CMOS数据按钮、2个SMA天线接口(2T2R)、1个HDMI插座、1个USB Type-C™接口，支持USB 3.2 Gen 2、3个USB 3.2 Gen 2 Type-A接口(红色)、2个USB 3.2 Gen 1接口、4个USB 2.0/1.1接口、1个RJ-45网线接口、1个数字光纤输出接口、5个音频接口。

　　拷机温度测试

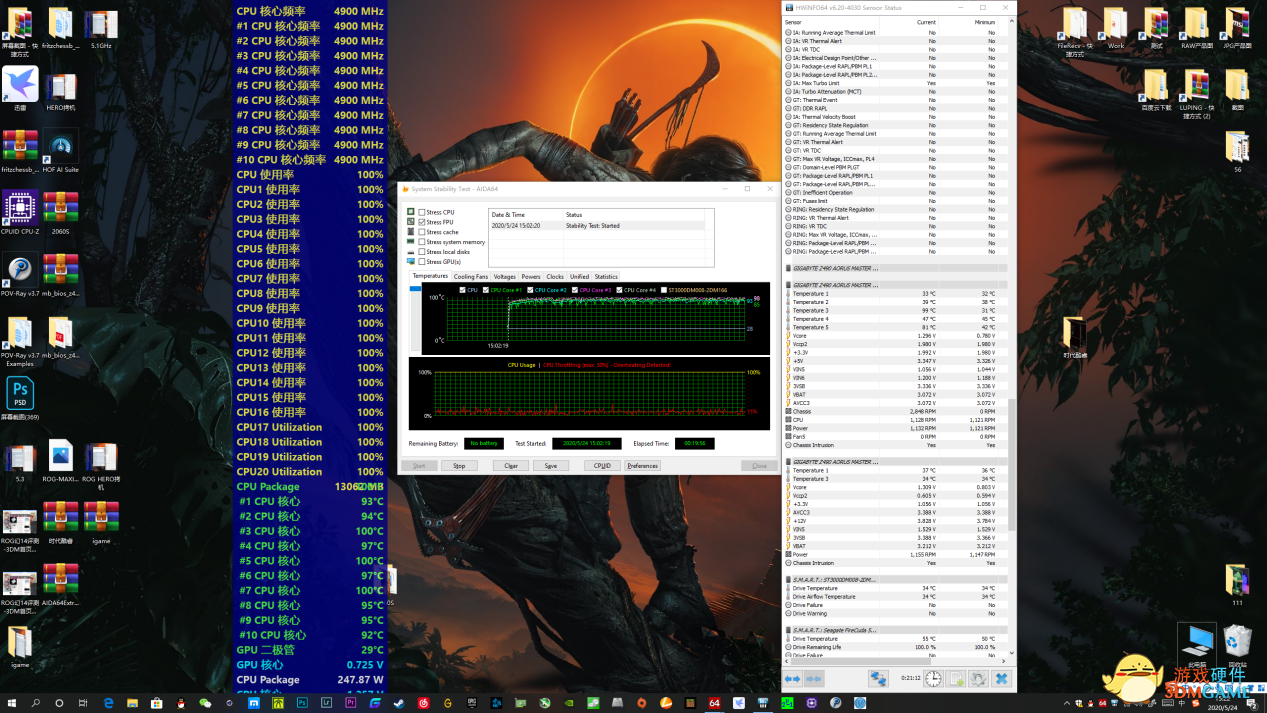

　　实际上机测试，我们把这颗i9-10900K全核心锁定到4.9GHz进行20分钟的FPU拷机测试。可以看到功耗始终维持在接近250W，长时间保持如此高功率运行对于主板的供电原件提出了非常高的考验，尽管我们使用了360规格的水冷，但CPU温度仍然非常高，个别核心温度已经到达了100℃。在这种极限条件测试下，主板端供电区域温度检测温度也来到了81℃，热管和鳍片附近的表面温度已经非常高了。这个散热成绩在同级别主板当中算是非常出色了。

　　3DM点评

　　技嘉AORUS Z490 MASTER定价为3998，是一块十足的高端主板。在对比同级别其他品牌的主板的时候，AORUS Z490 MASTER单相90A的超高供电规格有更大的优势，特别是在搭配使用i9-10900K处理器的时候。另外这块主板在散热规格上也做到了同级别最高的水平，全新的热管和鳍片设计能够保证系统满载状态下温度可控。钽电容的加入是AORUS最大的独门特性，在复杂的实际使用负载当中会表现出更高的稳定性。

　　总体来说这一代AORUS Z490 MASTER整体用料完全对得起售价，相较于竞品来说也会有独到的优势，对于高端用户来说非常值得购买。
