低调暗黑风 奢华16相供电 微星Z490 UNIFY评测

[page]抛弃RGB 极致黑色质感强[/page]

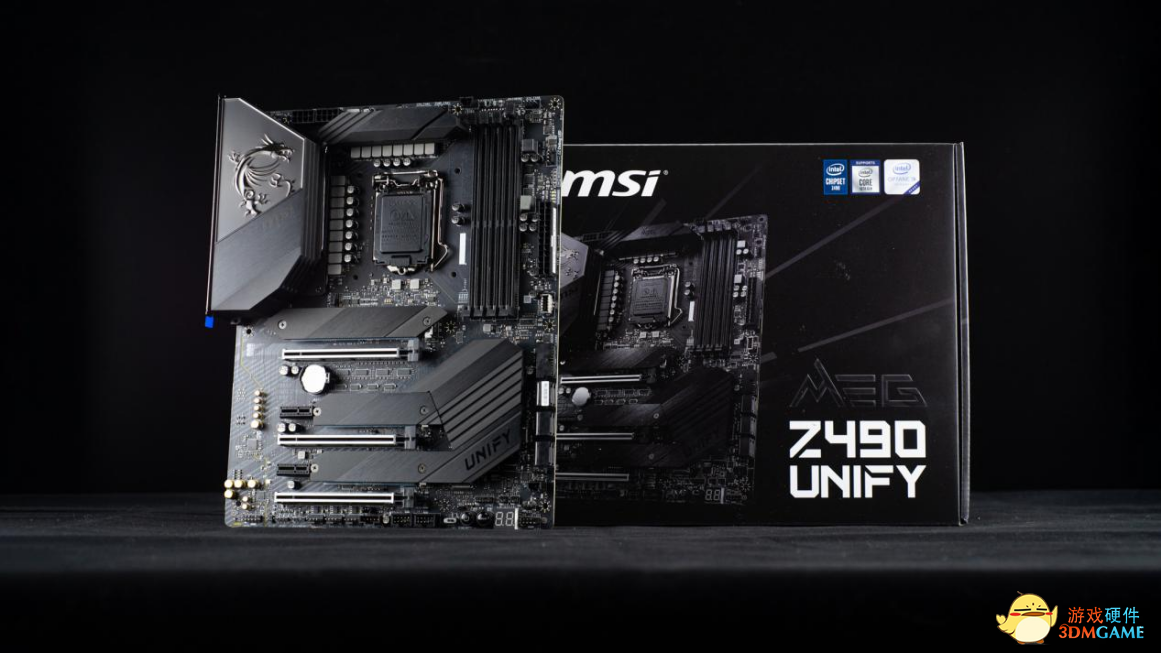

　　随着intel正式公布第十代酷睿处理器，微星也于4月30日推出MEG、MPG、MAG以及商用共计四大系列10块搭载了Z490芯片组的新主板。MEG系列定位面向顶级玩家，其中的Godlike、Ace作为旗舰主板，一直广受玩家讨论。本次我们评测的是微星Z490 UNIFY，这款主板定位在中高端市场，定价也正好卡在多数玩家的预算范围之内，今天的评测我们就来看看这款产品具体的用料到底如何。。

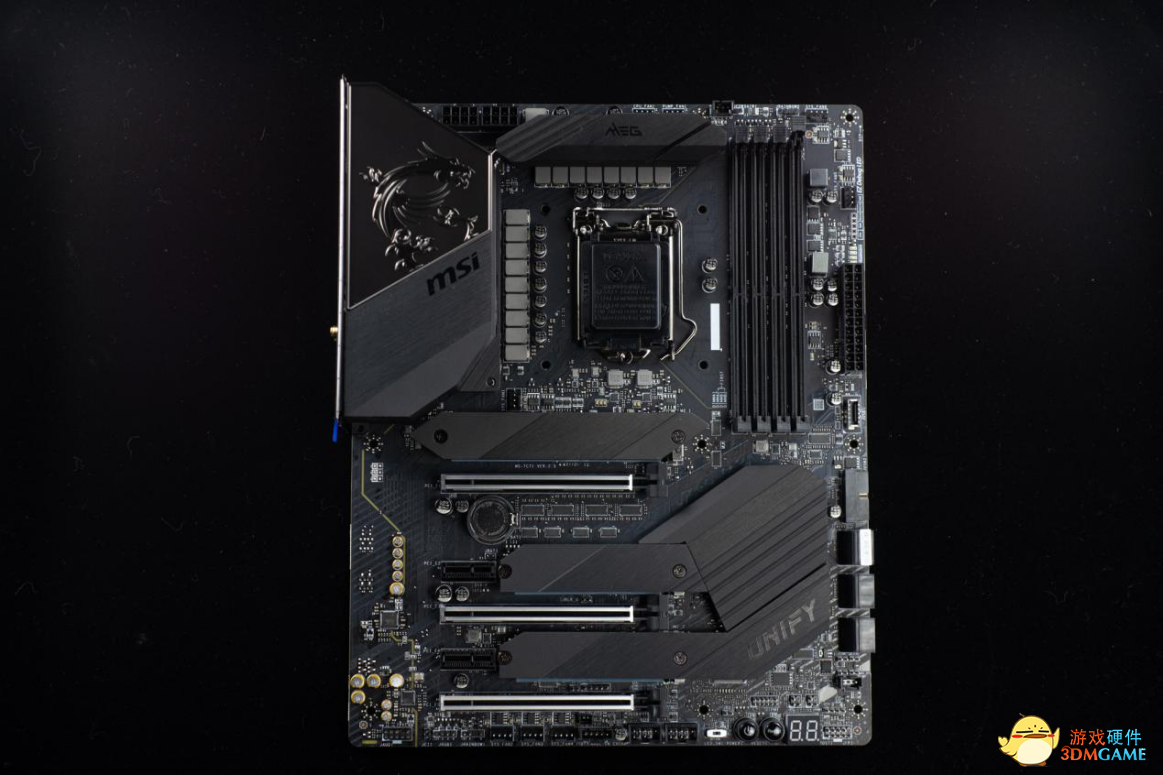

　　首先从整体外观来看，微星Z490 unify舍弃了RGB元素，而是采用整体黑化设计，配以灰色，营造出浓浓的暗黑风。这样的设计风格，在RGB夜店风盛行的今天，显得尤为特别。也使得整块主板看上去尽显低调奢华。6层印刷PCB设计，优化了功率传输的效率，也让主板更加不容易弯折。

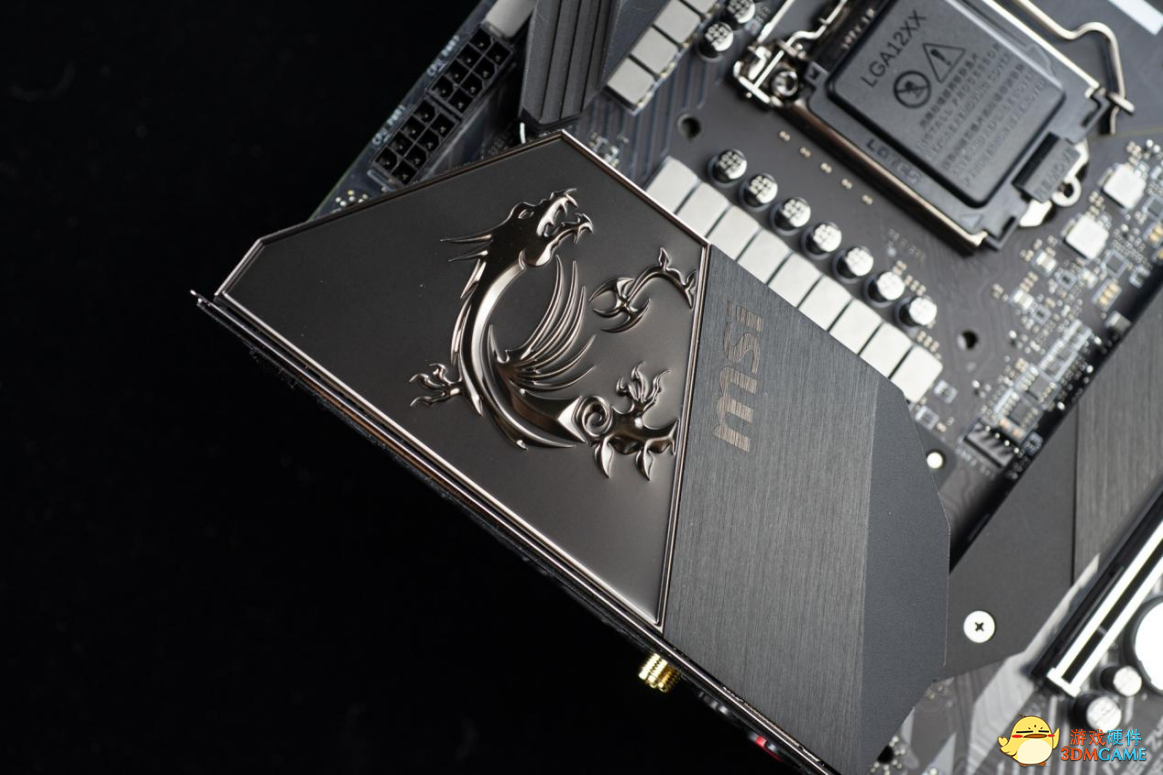

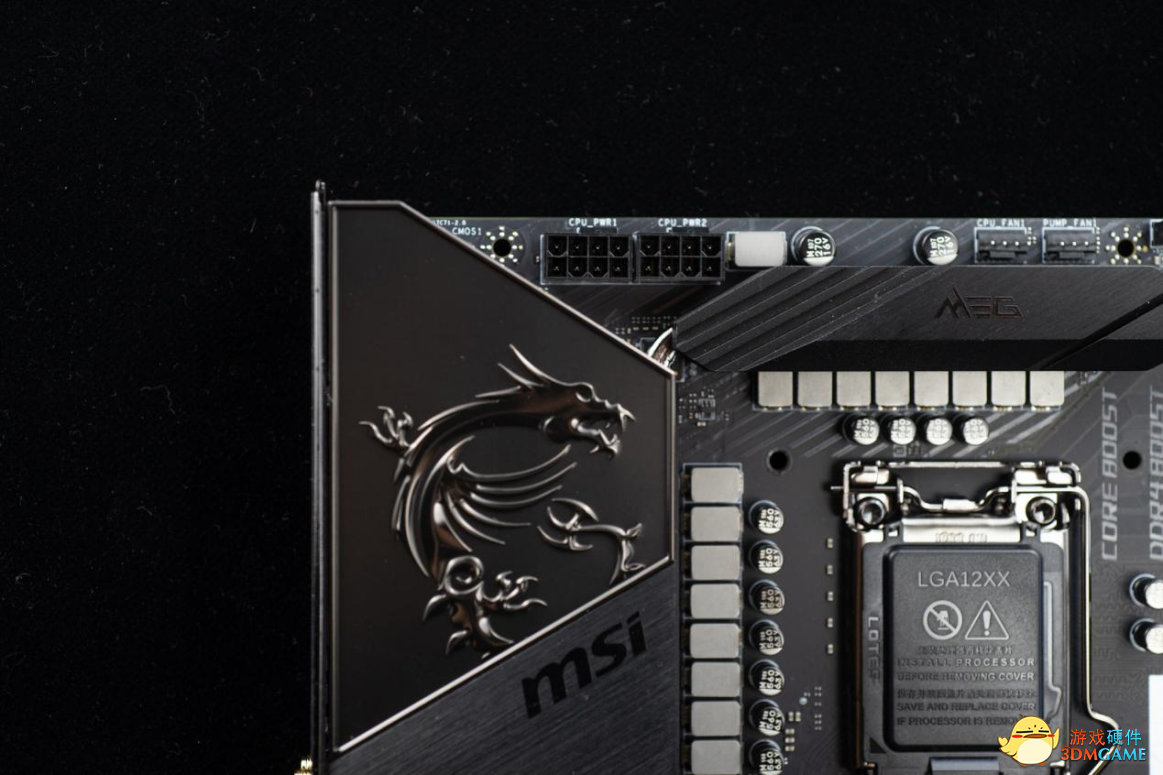

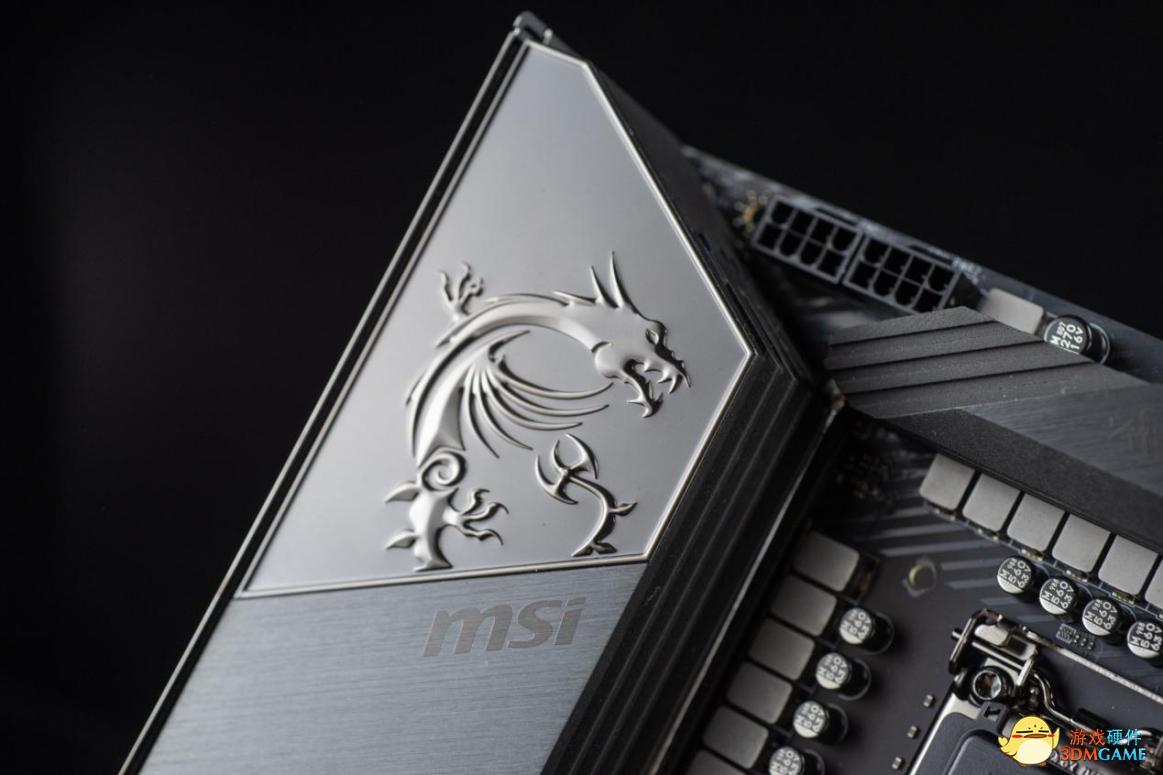

　　主板I/O区域上方装甲雕刻有微星标志性的龙纹，大气而又不失典雅。配合上MSI字样以及拉丝工艺处理的铝面，既避免了装甲区元素过多，又恰到好处的凸显微星LOGO龙标，设计堪称点睛。

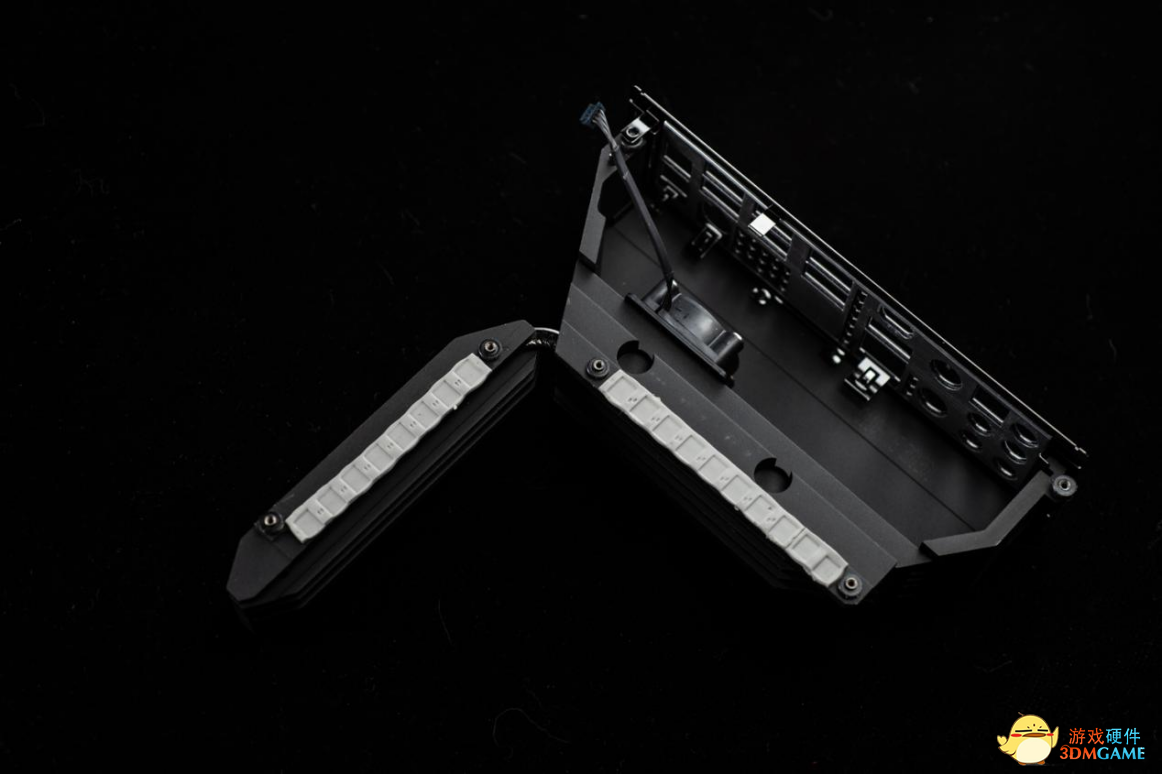

　　面板拆解后可见内部涡轮冰霜散热系统，两块堆叠式鳍片阵列散热装甲由热管相连，装甲与供电模块之间垫有散热垫，加之双滚珠轴承风扇直吹散热和零动空间智能启停技术的加持，可有效降低供电模组温度。

[page]16相供电奢华设计[/page]

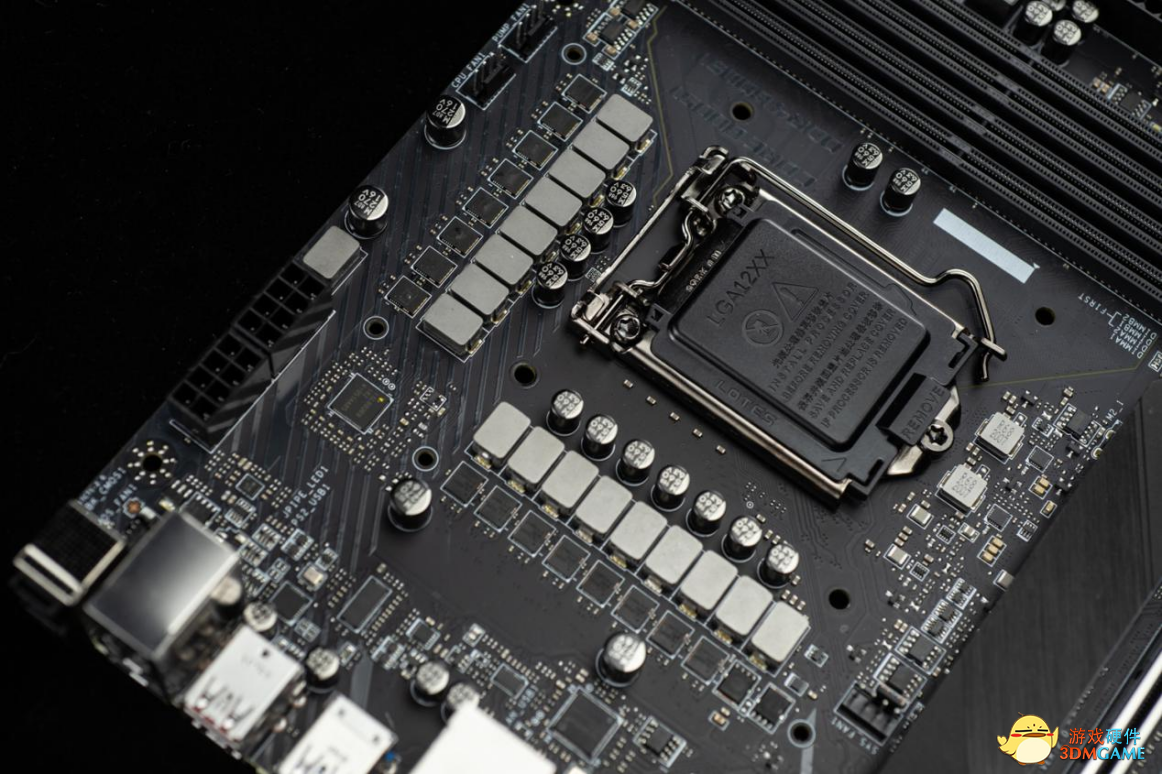

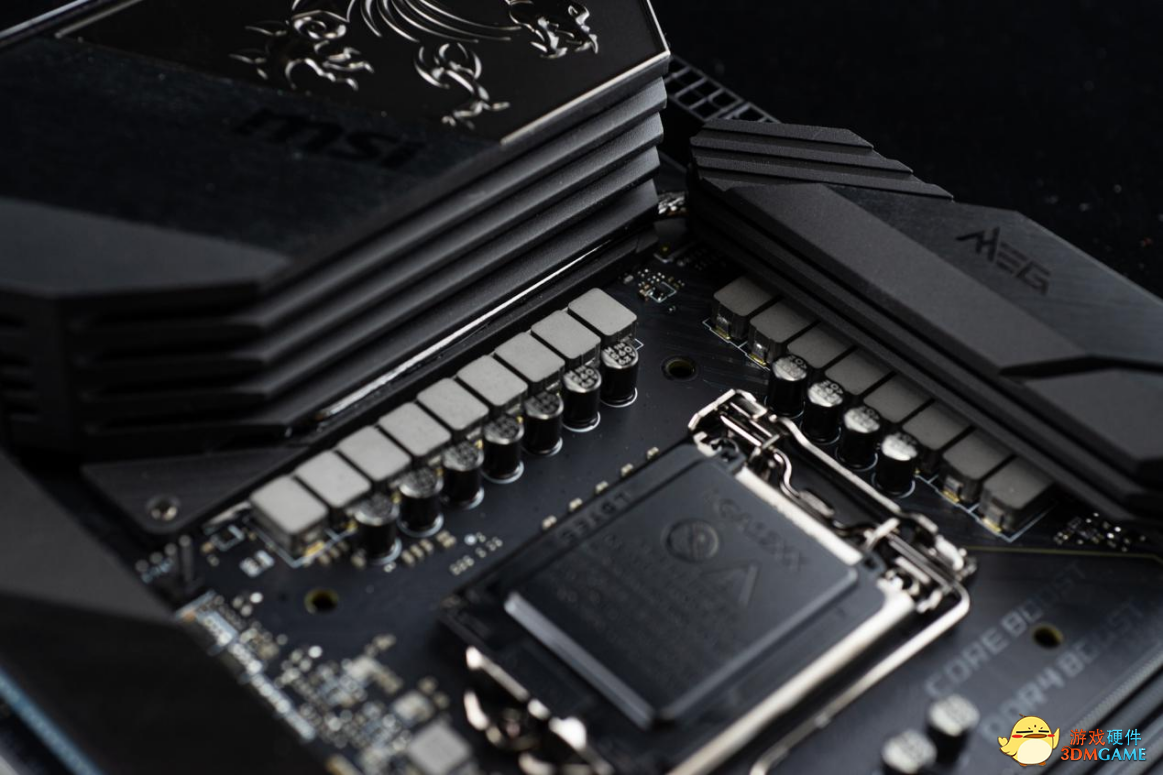

　　再来看微星Z490 UNIFY的供电模块，供电规格为16+1相，采用的是微星智能倍相供电技术，也就是说这张主板是倍相供电方案，另外CPU供电接口为双8pin。

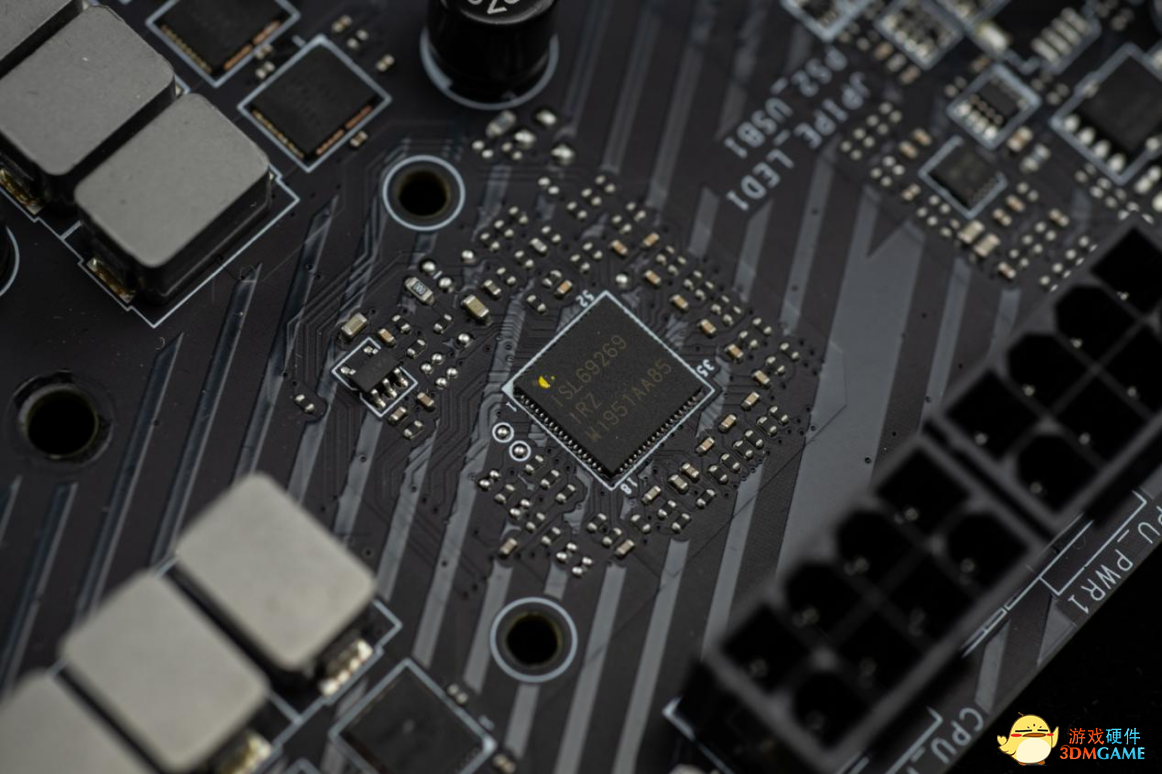

PWM主控芯片是来自Intersil的ISL69269

16相MOS管均采用Intersil的ISL99390B，单颗MOS可支持最大90A电流。

倍相器亦是来自Intersil，型号是ISL6617A。

　　整体供电规格和更高端的Godlike和ACE一致，用料奢华，这样的供电模组对付i9-10900k完全不在话下。

　　这里要多提一点关于倍相与并联供电的区别。并联打个比方来说就是几个人同时为一个人工作，而倍相则是几个人分为两组间歇交替工作。在并联电感供电的主板上，所有的电感是共同工作的。而倍相供电所有电感分为两组，每一组交替工作。使用倍相的好处是可以让每组元件导通的时间缩短一半，间歇工作带来的是元件发热的降低，但缺点是会增加动态响应延迟。

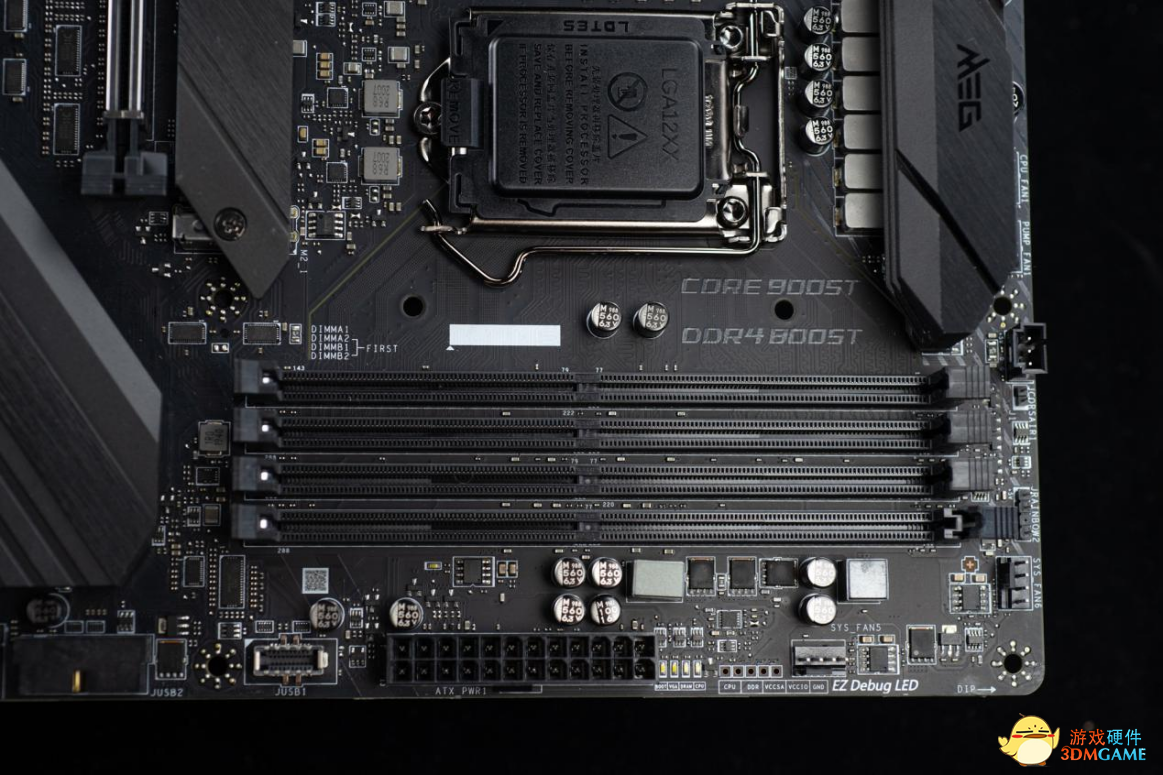

内存共有四条插槽，最高支持128G，最大OC频率为4800MHz，插槽并没有带钢铁装甲。

[page]拷机温度测试[/page]

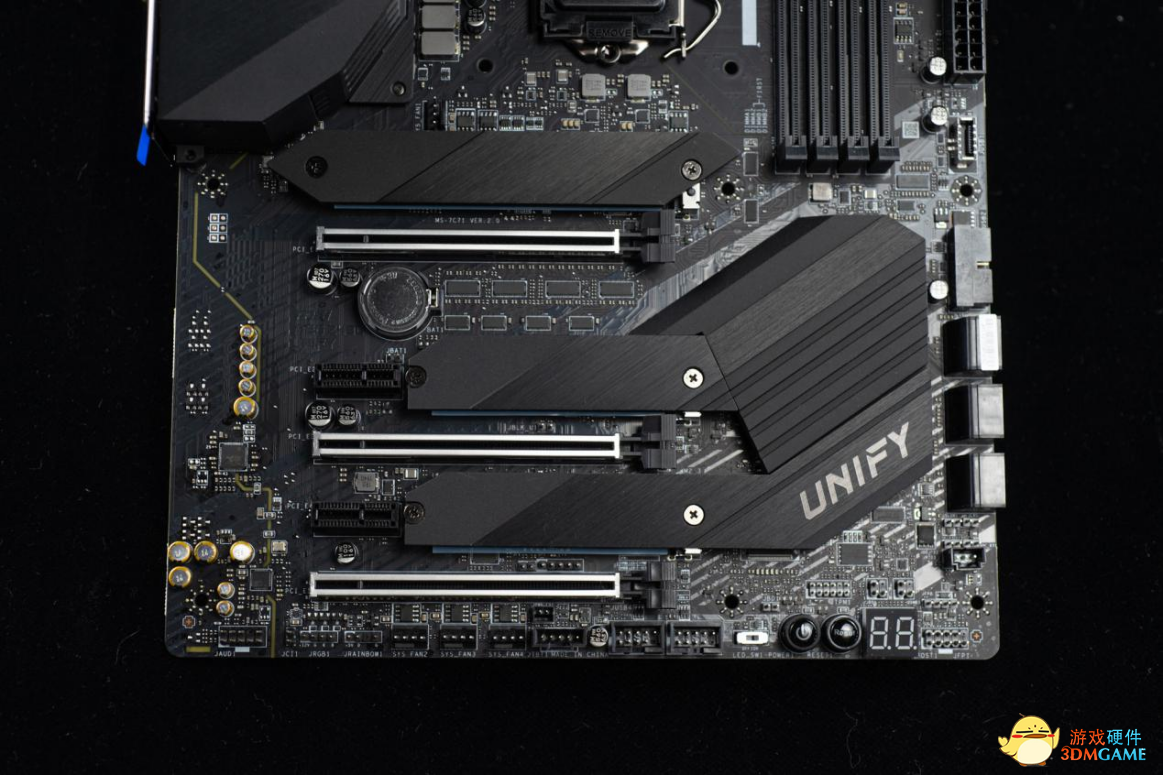

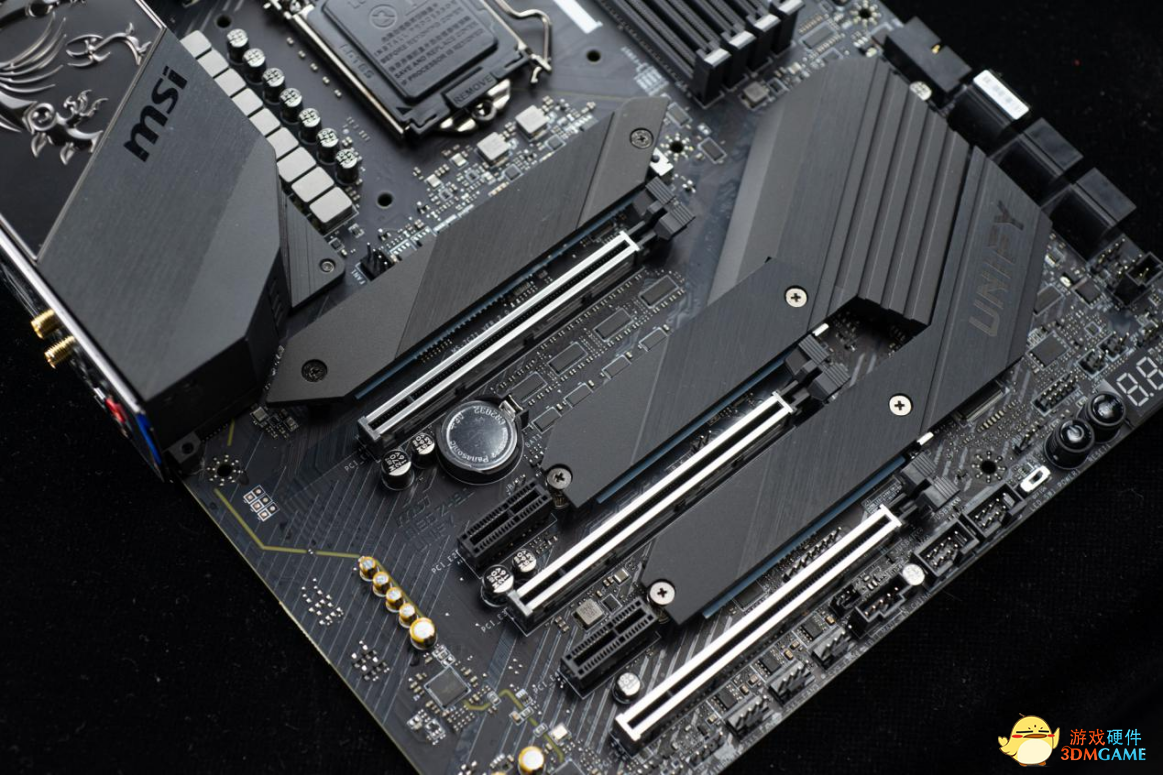

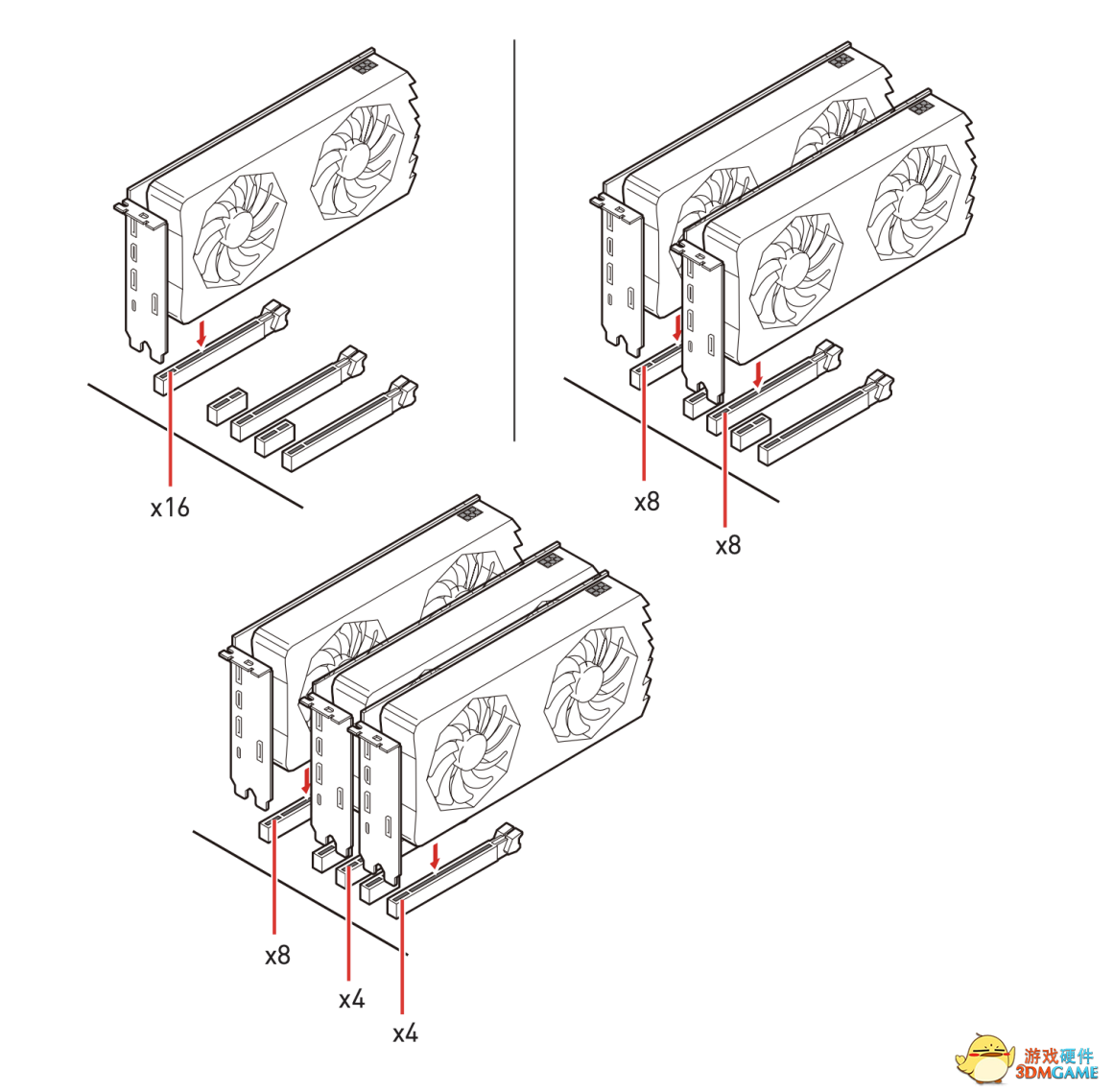

　　微星Z490 unify共有三条PCI-E X16插槽，其中两条来自CPU，一条来自芯片组。第一条支持PCI-E3.0X16，第二条支持PCI-E3.0X8（第二条插槽插上时，第一条自动运行在PCI-E3.0X8），第三条插槽仅支持PCI-E3.0X4。多张显卡时，PCIE通道分配为8/8/0、8/4/4。分配图解如下。

两条PCI-E X1，均来自芯片组。

　　微星Z490 unify共有三条M.2插槽，均带有M.2冰霜铠甲，并采用了获得专利技术的全新双面M.2散热解决方案，以确保优质的散热条件。南桥部分为黑色斜纹处理配以银色UNIFY字样点缀。主板第一条M.2插槽支持最大22110长度的M.2接口固态硬盘，二三条最大支持2280长度。第一与第二条插槽均支持NVME SSD与SATA SSD，第三条仅支持NVME SSD。

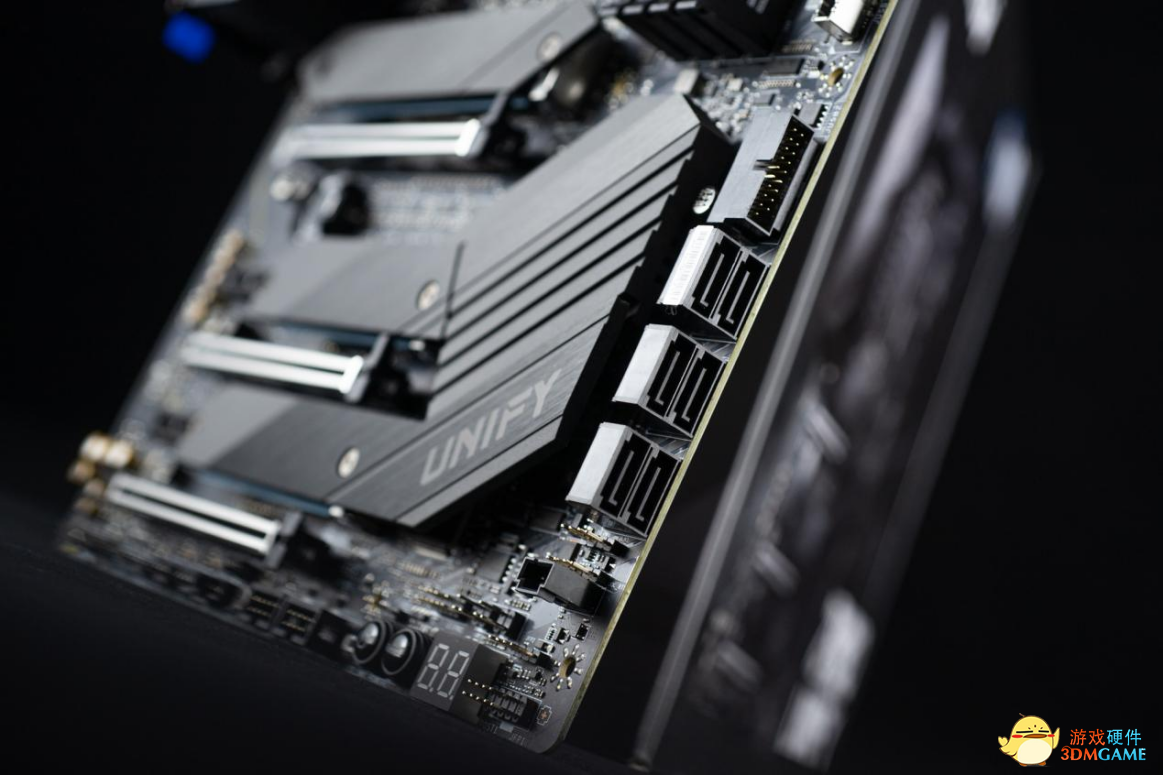

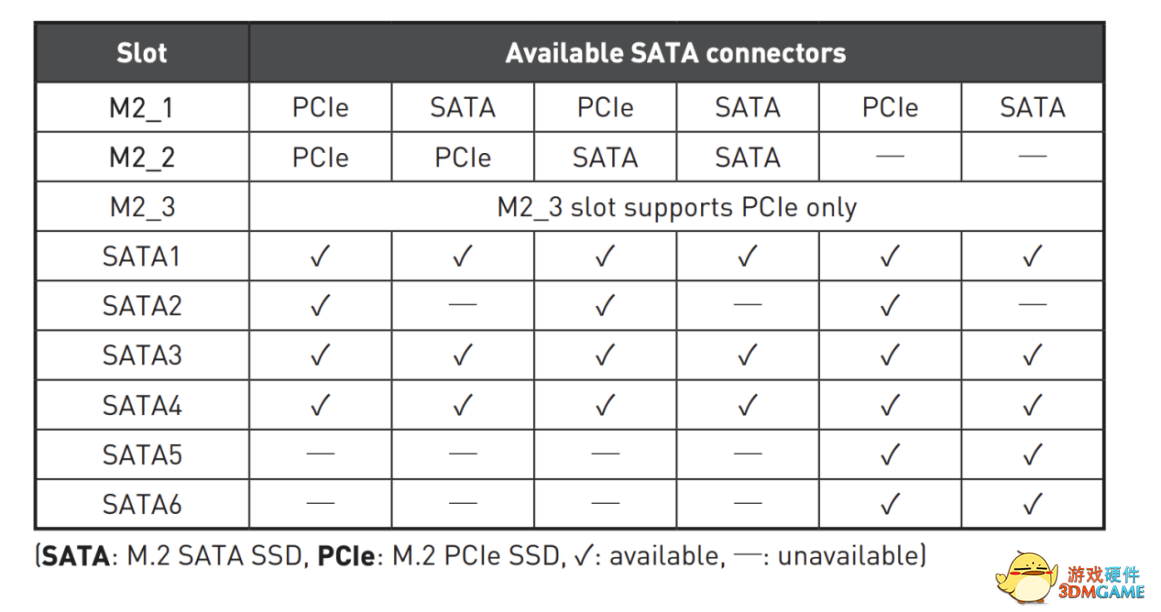

　　SATA接口共有6个，但值得注意的是，当第一条M.2插槽安装SATA SSD时，SATA2接口不可用。当第二条M.2接口安装SSD时，SATA5、SATA6接口不可用。

　　值得注意的是，微星本次发布的全部Z490系列主板均已做好PCI-E 4.0的支持，新一代Z490主板采用了用于PCI-E 4.0解决方案的大量组件，对组件布局和PCB设计进行了增强，可确保更高的带宽和更快的传输速度稳定性，就等Intel的CPU支持了。

　　音频方面，微星Z490 unify搭载瑞昱ALC1220声卡，以及来自ESS型号为SApE9018Q2C的DAC芯片。支持7.1声道以及S/PDIF输出。

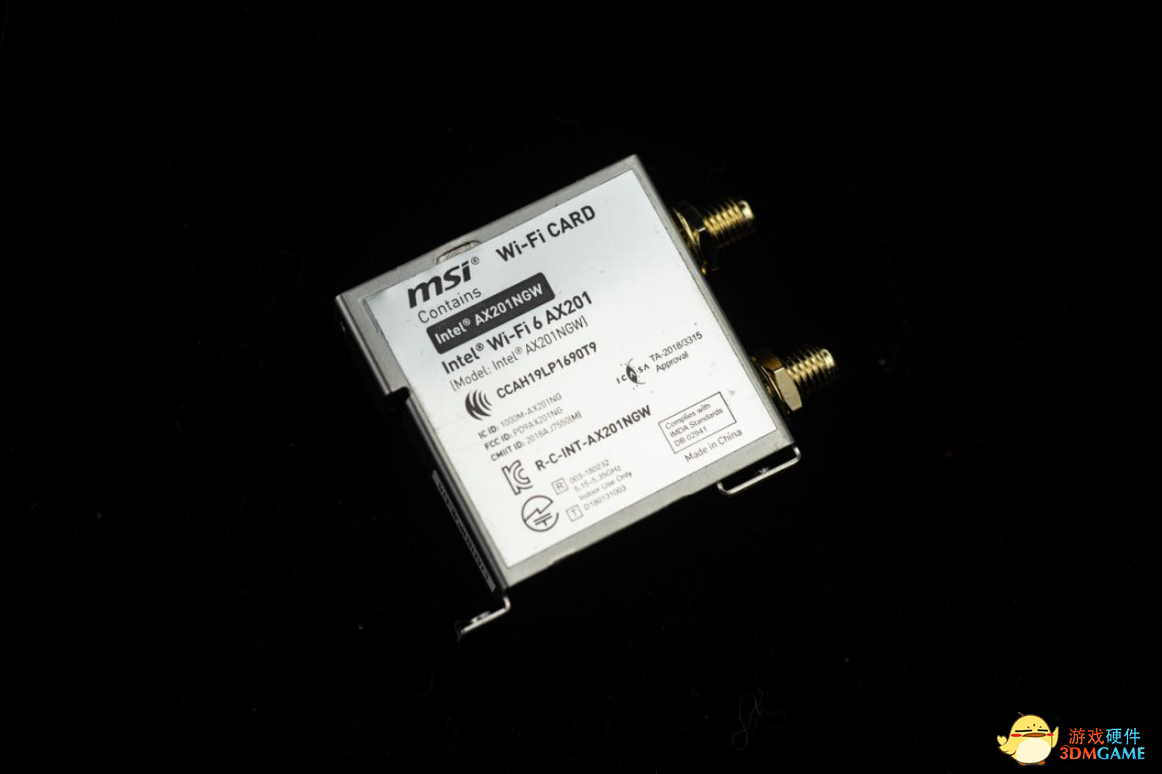

　　2.5G网卡是来自瑞昱的8125B，WIFI及蓝牙芯片是来自英特尔的AX201，支持WIFI6以及蓝牙5.1。支持2.4GHz-5GHz (160MHz) 最高速率可达2.4Gbps

　　WiFi 6相比于WiFi 5带来的提升是巨大的。最重要的就是是速度更快，高达9.6 Gbps，是上一代的Wi-Fi 5的4四倍，同时也支持输出AR/VR。可连接更多设备提供更大的带宽。同时最重要的一点，wifi6的高速大带宽带来更低的游戏延迟与丢包率，游戏玩家必备。

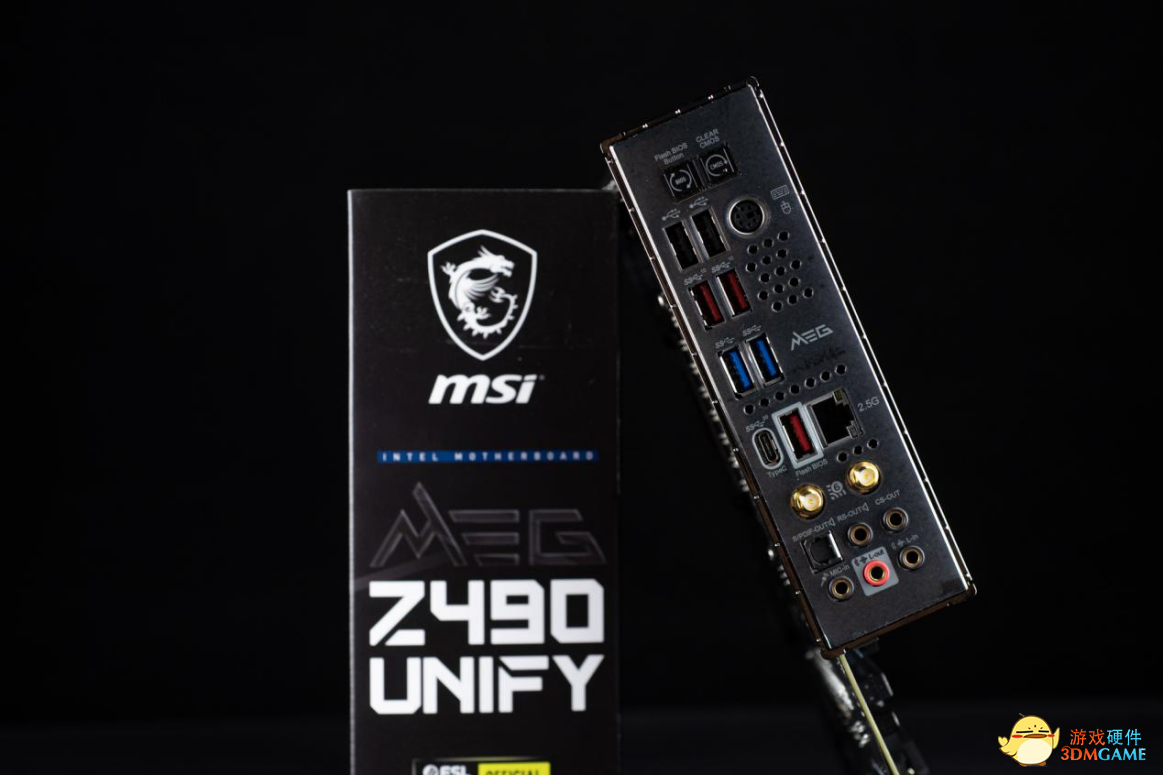

　　 I/O接口方面由上到下分别是：一键刷BIOS、一键清除BIOS、两个USB2.0接口，PS/2键鼠接口、三个USB3.2 GEN2 10Gbps接口、两个USB3.2 GEN1 5Gbps接口、一个USB3.2 GEN2X2 20Gbps type-c接口、WIFI/蓝牙天线接口、S/PDIF输出接口、音频接口

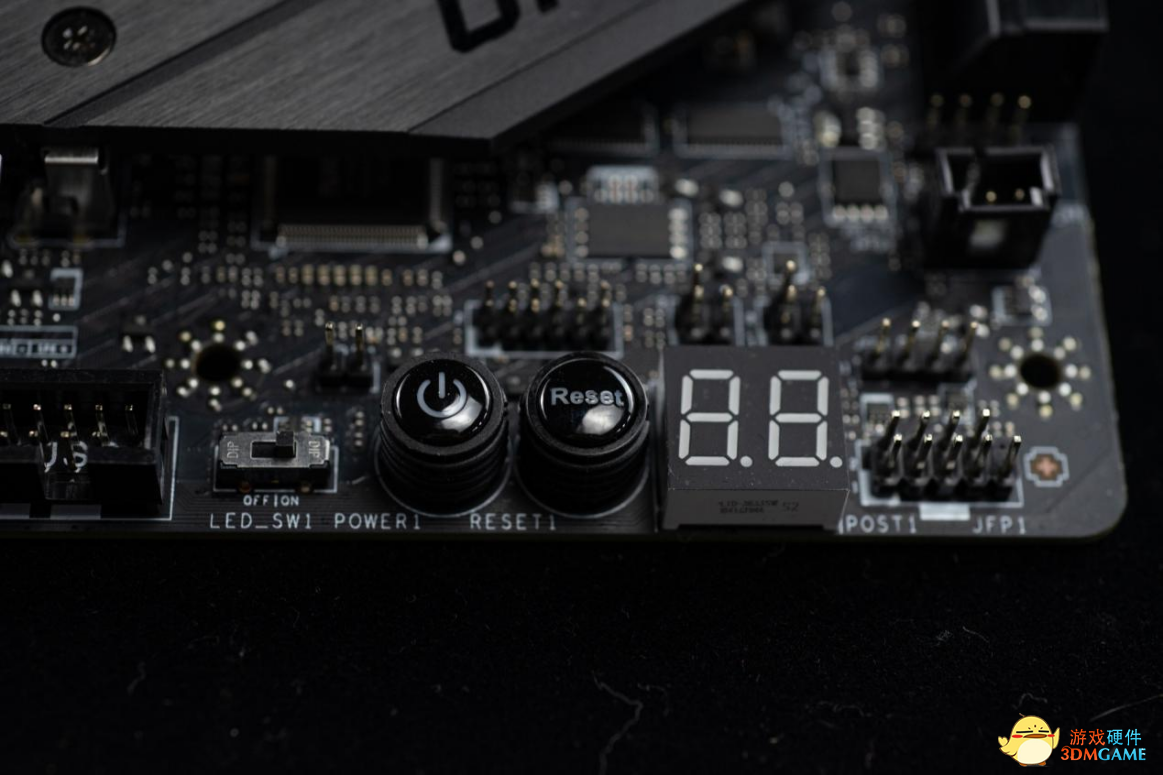

　　主板下方是电源/重启，以及简易故障灯。这个简易故障灯用处在于装机完成后，电脑不能正常启动的情况下，主板自动检测错误来源，并将相关代码显示在上面。可以方便有效的告知玩家故障所在。对于爱好超频的玩家来说，POWER和RESET两个按键对超频过程带来的方便是很大的。玩家超频时，出现问题就不需要再按下关机键来重启设备，当BIOS出现问题时也不再需要重新刷入bios。

整张主板共有6个4pin风扇接口以及4个LED风扇接口。

　　以下为上机实测环节，本次测试我们使用的是intel第十代酷睿i9-10900k处理器，十核心二十线程设计，单核最大睿频5.3GHz，测试时频率为4.8GHz。

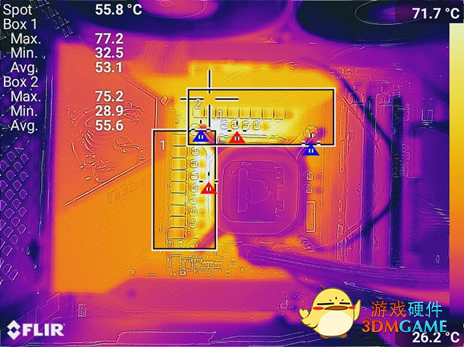

　　在三十分钟的压力测试过后，微星Z490 unify供电模组表面温度实测最高77度，平均54度，此时CPU功耗来到200W+

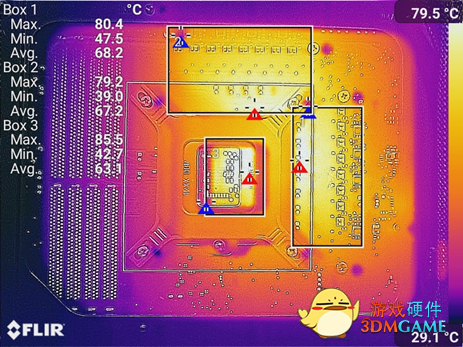

　　再来看主板背面，供电模块温度最高来到了80度，平均温度43度。整张主板最高温度出现在CPU底座处，温度最高达到85.5度，平均42度，需要注意的是，该温度表现所测的是元件表面温度。

　　由测试不难看出，微星Z490 unify在面对i9-10900k这颗顶级CPU时，表现的游刃有余，得益于供电用料足，散热装甲扎实，并没有出现超高温度的情况。

　　3DM点评

　　微星Z490 unify作为微星MEG系列产品，定位高端，主板用料扎实，对超频玩家来说值得选择。供电部分与超神和ACE齐平。散热模组带有小风扇，可有效降低供电温度。相比大哥godlike和ACE，微星Z490 unify设计风格暗黑低调，没有花里胡哨的RGB，对于不喜欢灯光的用户来说，又多了一种选择。结合售价与用料来看，微星Z490 unify是一款很值得推荐的主板。
