[page]实在又亲民的供电之王[/page]
三代锐龙发布至今已经五个月了,随第三代锐龙处理器一同发布的还有X570主板,X570首发的主板大多数都是旗舰型号,在当时的价格确实有点贵,但随着时间的推移价格也有所松动,而且更多价格低廉的X570进入市场,让消费者能用更低的成本打造满血的第三代锐龙平台,目前已经有不少1000到2000元的X570主板可供选择。虽然B450配三代锐龙也可以用,但用不上PCIe 4.0等新技术心里还是有点不爽,而且很多X570主板的供电都强化过,对未来更多核心的处理器支持能力更好。而今天我们要评测的技嘉X570 AORUS ELITE WIFI就是X570其中一款较为性价比的主板。
目前技嘉在国内推出的AORUS系列X570主板有X570 AORUS XTREME、X570 AORUS MASTER、X570 AORUS PRO WIFI、X570 AORUS ELITE WIFI还有X570 I AORUS PRO WIFI这五款,而ELITE这型号可以说是技嘉AORUS系列里面的入门款。话虽如此,它的用料依然相当扎实,豪华的12+2相的IR数字供电可以说是千元级主板里数一数二的了。
主板外观
技嘉X570 AORUS ELITE WIFI的设计风格与其他X570 AORUS有点相似,不过由于产品的定位问题外形设计简约了很多,主板主色调为技嘉AORUS系列一贯使用的银黑配色。
主板CPU插槽为AM4接口,适配前几代的AM4处理器都没什么问题。
技嘉主板采用高品质音频专用电容,这些专业的音效处理电容被运用于高端的Hi-Fi音响系统。音频部分还搭载了ALC 1200音频芯片。
[page]主板做工[/page]

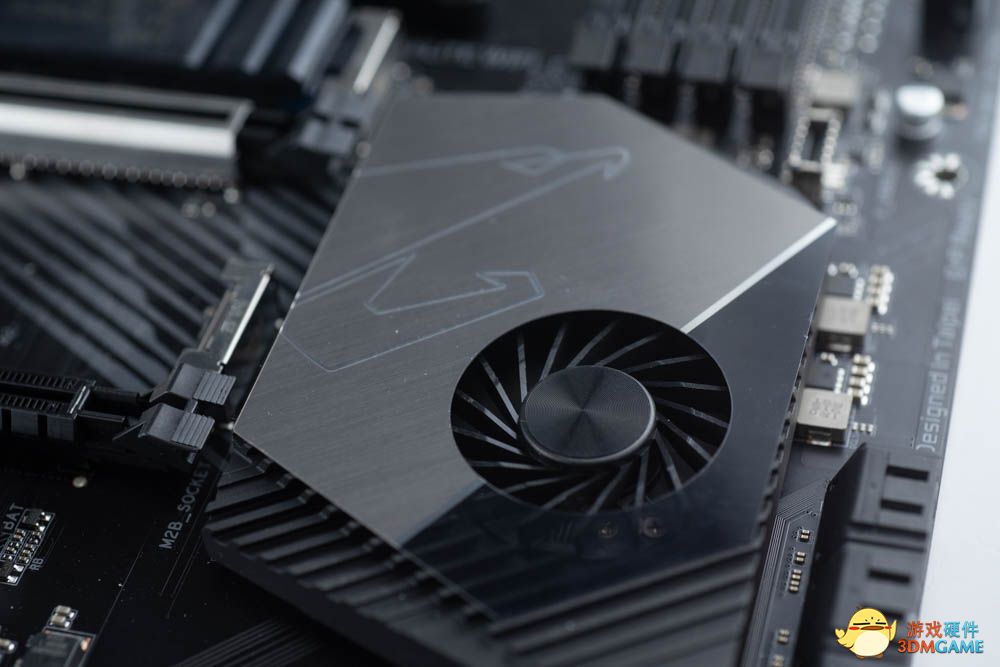

X570芯片组由于各种新特性的加入导致发热量较大,所以南桥风扇已经成了标配。技嘉X570 AORUS ELITE WIFI也不例外,主板在FCH上覆盖了一个比较大的散热器,上面还有一把4cm的小涡轮风扇辅助散热,这是一把使用滚珠轴承的风扇,可以保障长期的稳定工作,风扇有静音、平衡和性能三种模式,玩家可以在BIOS或者技嘉的控制软件里面根据自己的需求自行选择。
VRM供电模块上也配备了大型散热片,除了保留时尚外观设计之外,更有效增加散热面积,使主板更低温,并配备高品质厚质导热垫,让散热片与CPU 供电紧密结合,大幅提升散热效果。
现在的高性能SSD的发热量也是非常大的,技嘉为其提供了一块M.2散热装甲,刻有X570 AORUS ELITE WiFi字样,这个M.2插槽支持PCIe 4.0通道,搭配三代锐龙可以让读写速度达到5000MB/s左右,稍后我们会进行评测。
两条PCIe X16槽,一条拥有金属加固措施。
供电是这主板的一大卖点,为了释放AMD第三代锐龙处理器的全部潜力,主板提供了12+2相CPU供电,附以2盎司铜PCB,以及加大散热片设计,能有效降低主板工作产生的积热,给CPU提供更强的供电能力。
这款主板采用比传统电源插座更耐用的实心针脚24pin主板供电及8pin CPU供电插座设计,有着更大的接触面积,这样可以有效降低阻抗,减少运行时的积热。
CPU供电为单8PIN。
主板侧面预留了6个SATA口,估计玩家都用不完。
四条内存插槽,遗憾的是并没有安装高端主板上经常使用的金属加固插槽,不过考虑到售价还是可以接受的。
I/O接口配备了一体式挡板,有了这东西主板美观程度上涨不少,而且还相当实用,省了用户自己安装挡板的步骤。
主板的接口比较齐全,4xUSB 2.0,一个HDMI 2.0,四个USB 3.2 Gen1与两个USB 3.2 Gen2,音频接口包括一个光纤S/PDIF输出和5个3.5mm口,网络方面主板还带有Intel 802.11ac WiFi接口,有线千兆网卡为英特尔的I211-AT。
[page]测试平台介绍[/page]
为了测试这块主板的稳定性,我们使用了Ryzen 7-3700X处理器作为核心,搭配了影驰名人堂OC LAB DDR4内存条,显卡方面使用的是技嘉RTX 2080SUPER GAMING OC,硬盘方面使用了一块希捷的FireCuda510以及一块支持PCIe 4.0通道的FireCuda520。总体是一套相对比较高端的配置,主要也是用来测试这块主板的性能上限。
希捷这块全新的FIRECUDA 520全面支持了PCIe 4.0 x4通道,采用TLC颗粒,兼容目前所有的支持PCIe 4.0的主板。像今天我们测试的X570+3代锐龙这样的平台下,读取速度可以达到接近5000MB/s,而读取速度也能接近4400MB/s,相较于PCIe 3.0的SSD产品来说提升幅度非常之大。这款产品提供了500G、1TB和2TB三种容量可选,对于使用锐龙平台的用户来说是一个非常好的选择。
[page]默频测试[/page]
CPU性能测试
搭建完成后我们首先在默认状态下进行了一些简单的测试。锐龙3700X采用了全新的Zen2架构,在CPU-Z单核性能中跑到了516分。
得益于8核16线程的设计,CINEBENCH R15中默认频率下已经几乎追平了i9-9900K。
在国际象棋基准测试中,3700X的相对性能倍数达到了46.52,这个成绩还算不错。
固态硬盘测试

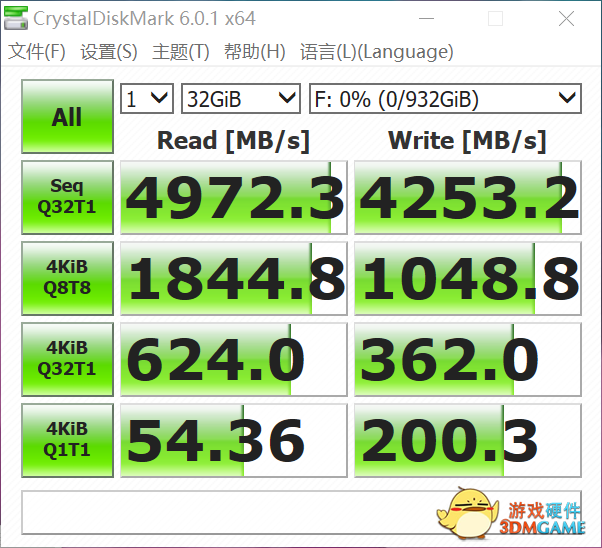

在固态硬盘测试中,我们使用了CrystalDiskMark来进行硬盘的性能测试,将测试次数设置为5。这次我们分别对FireCuda510以及FireCuda520都进行了测试,主要是为了看看支持PCIe4.0通道的FireCuda520的性能提升有多大。
在测试中,FireCuda 510的顺序读写速度轻松突破了3000MB/s大关,4K部分的性能也是让人眼前一亮,而FireCuda520的性能则是更加恐怖了,顺序读写速度虽然没有达到传说中恐怖的5000MB/s,但是也已经非常接近了,顺序读取速到达到了惊人的4940.7MB/s。
内存测试
在默认状态下,影驰这款名人堂内存条开机默认的内存频率为2133MHz,我们看到此时的时序为15-15-15-36。接下来我们使用AIDA64进行读写部分的性能测试,读取速度达到了31000MB/s以上,写入速度达到了17000MB/s。这里读写速度差的这么多,主要是因为锐龙架构问题所导致的,并不是平台问题。
随后我们进入BIOS,直接尝试将内存频率提升到4000MHz,为了正常点亮我们将时序设置放宽到19-25-25-45。通过稳定性测试之后,我们进行读写速度的测试。此时的读写速度相比2133MHz提升还是比较大的,在延迟部分也有所降低。
[page]超频测试[/page]

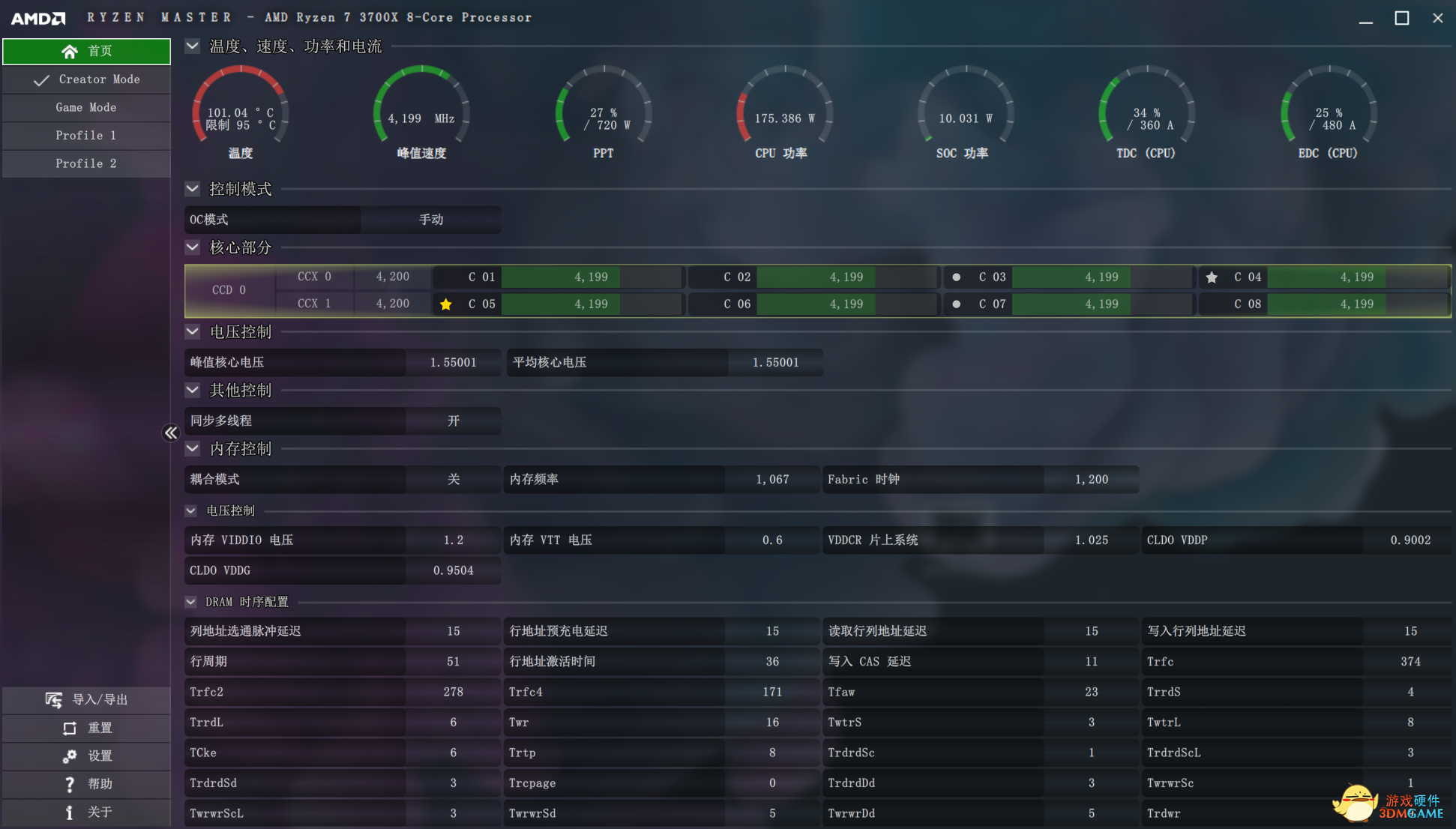

随后我们手动将CPU频率进一步拉高到全核4.2GHz,电压直接给到1.5V,平台一次点亮。
使用Prime95烤机20分钟后,X570 AORUS ELITE WiFi的供电模组温度至53℃,CPU维持在全核BOOST 4.2GHz的频率,可能与室温较低也有关系,这个温度可以说是非常满意了。
在CINEBENCH R15中,多核成绩达到了2201分,超过了默频的i9-9900K。
在CPU-Z单核性能中跑到了528分。
在国际象棋基准测试中,超频之后的3700X相对性能倍数达到了59.66,相对于默频来说提升还是比较大的。
3DM点评
虽然和高端的X570主板相比起来这款技嘉X570 AORUS ELITE WIFI还稍显稚嫩,但是将它的售价结合起来它就成了一个性价比非常不错的好主板。虽然定位不是高端,但是它依然为第三代锐龙处理器准备了12+2相强劲的数字供电,即使面对现在的12核和将来的16核都不成问题。
这款强大的供电系统也给主板提供了相当好的超频潜力,我们用这款主板把Ryzen 9 3700X超到了4.2GHz,此外主板也配备了优秀的散热,让供电部分更加稳定的工作,满足处理器对供电的需求,可以说在目前中高端X570主板中,这款技嘉X570 AORUS ELITE WIFI主板很有可能成为“真香板”。
