白富美模组小霸王 利豹MX500W电源评测

　　模组设计是玩家在选购电源中极其看中的要素之一，因为模组能令玩家拥有更大的自由度选择线材，令DIY限度更大化。而利豹作为一个由美国加州一群热爱IT产品的专业人员创立的个性化品牌，也推出了一款半模组设计的电源，它就是利豹 MX500W，下面我们一起看看此款电源表现如何吧！

●详细参数

●利豹 MX500W 外观赏析

利豹 MX500W  图片  评测  论坛  报价

　　市场上黑色包装与黑色电源十分普遍，我们对此仿佛也有点审美疲劳。而利豹作为一个个性化的电源品牌，黑白配色的外包装以及电源使我们疲倦的双眼一亮的感觉。除此，在外包装上我们也能看到赛车的元素在内，倍增炫酷感。

利豹 MX500W 正面图

　　电源的正面设有便捷式开关设计，同埋带有高散热性能的蜂窝网状式设计，跟现时主流的电源一样并无差异。但消费者在购买电源时，可以多看看电源正面，因为从蜂窝网可以让你大概看到电源的内部做工，所以也可以说电源的正面是电源品质的一扇窗。

利豹 MX500W 风扇面图

　　电源的风扇散热网采用的是蜘蛛网式设计，使散热风扇风道流通更佳。而在散热网中间有个利豹的钢牌标志显得极其霸气，彰显了利豹的品牌魅力。

利豹 MX500W 侧面图

　　电源的侧面是此款电源的系列名称“MX”，另外在“MX“LOGO下方，设计有赛车元素，极具个性化。

利豹 MX500W 模组面图

　　利豹 MX500W采用的是半模组化设计，有一个显卡模组线接口和3个SATA及D型接口模组线接口。基本可满足一般玩家的刚性需求。

利豹 MX500W 铭牌图

　　利豹 MX500W采用了单路+12V输出设计，电源单路+12V最大电流输出高达33.34A，最大输出功率达400W，将近整个电源的80%额定功率输出，完美支持现时中高端的处理器和显卡硬件。


利豹 MX500W 线材图

　　利豹 MX500W在线材方面也准备得十分充足。在接口方面，电源分别采用了一个20+4pin，4+4pin，2个6+2pin，3个大4pin和4个SATA接口。另外值得关注的是，电源选用的扁平模组线更有利于走线。

[page]

●利豹 MX500W 内部拆解

利豹 MX500W 风扇图

　　利豹 MX500W的散热风扇是一把自家生产的120mm散热风扇，相信在散热上也会有不错的散热效果。

利豹 MX500W 内部一览图

　　从利豹 MX500W的内部元件一览图可以看得出，此款电源用料十分扎实，在PCB版上基本没有虚焊地方出现。下面我们再对电源每一个部分元件进行细致的分析。

利豹 MX500W 一级EMI图

　　从图中可见，黄色的X电容和蓝色的两个Y电容都俱全，可以电源在其一级EMI滤波上用料并没缺省。

利豹 MX500W 二级EMI图

　　而在利豹 MX500W的二级EMI滤波上，我们也看到两个X电容和两个Y电容，此外还有两个电感，值得注意的是电源在X电容的选择上采用的是TENTA电容，可见用料上利豹也并不马虎。

利豹 MX500W 主动式PFC设计图

　　利豹 MX500W采用的是主动式PFC设计，利豹在主电容的选择上采用的是著名台系品牌TEAPO的出品，可想而知电源质量并不差。

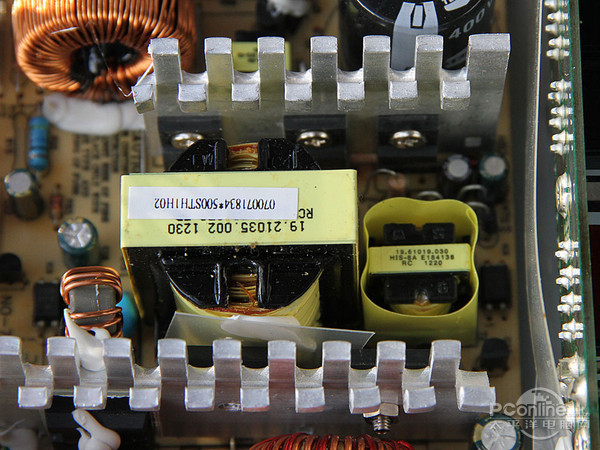

利豹 MX500W 主变压器图

利豹 MX500W 低压滤波图

 　 利豹 MX500W在低压滤波电路上造工也十分工整，而焊线位也并无缺失，绝对是一款合格的电源产品。

[page]

●利豹 MX500W 稳定性能测试

　　PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

FAST FA-4200ATE电子负载

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了五种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到如下结果：

　　测试小结：在表中可以看到该款电源各路输出的偏离值，从总体数据看来，波动的情况略有明显，在用户最为关注的+12V输出表现得相当优秀，其最大偏离值仅为1.83%，其表现在众多其他电源产品中为优秀水平，而出现最大的偏离值则是-12V输出，其最大偏离值也仅为3.75%，在规范10%的标准来说，表现也十分不错。综合几路输出，电源几路的表现都在合格水平之内，其中有三路有优秀的成绩，可见电源质量不错。

PConline测评室总结：

　　利豹 MX500W是一款拥有额定500W功率的电源，此款电源的转换效率高达86%，除此之外，电源还添加了半模组设计，最大限度给玩家提供了DIY走线空间。在电源性能上，电源在单路+12V最大电流输出表现也是很不错的，其+12V最大电流输出高达33.34A，完美支持中高端硬件平台，目前此款电源官方报价仅359元，有兴趣的用户不妨多关注一下。
