2015用心之作？游戏悍将霸道5 R450首测

　　提到游戏悍将电源，大家的印象就是价格公道，规格不错，在电商销量很大。因为销量太大，某入门级电源的用料与故障率，会受到部分玩家的质疑。游戏悍将也听到玩家的声音，在2014年一年时间里，潜心打造一款让玩家满意的电源品牌，并邀请知名硬件玩家参与研发，采用上乘的元件，对电源进行苛刻的调教，这就是游戏悍将 霸道系列电源，这次我们测试的是450W的主流版本，那么游戏悍将能否凭借这产品重塑玩家品牌形象呢？

塑造玩家心中的品牌，霸道电源诞生背景：

游戏悍将 霸道5诞生关键词：玩家参与、上乘用料

　 　在DIY硬件行业内，可能有一部分人对游戏悍将的品牌不熟悉或存在着质疑，而游戏悍将为了坚定消费者对其品牌的信心，在今年推出了高规格的霸道系列电源。此款电源由多名知名硬件玩家和游戏悍将一起参与，历时一年之久才研发出来。由于通过专业玩家，电源采用德日系用料标准，主电容为日系红宝石，MOSFEF为德系英飞凌，即便最不起眼的滤波电容也全部采用台系丰宾，同时采用了主动式PFC+双管正激+同步整流+DC-DC电路设计的高效方案，是一颗用料上乘的电源。

霸道电源与其他系列的定位差异：

　　霸道电源是在游戏悍将电源重是怎样的地位？我们来看看以下产品定位表

霸道电源亮点简析：

　　既然霸道5是一款定位金牌玩家的电源，总需要一些核心技术来打动玩家，根据游戏悍将的官方资料显示，主要有以下特点：一、电源采用德日系用料标准；二、由多名知名玩家参与打造；三、转换效率超90%；四、50℃高温不损耗；五、稳定超频+50W。（详细技术点击这里查看）

霸道5电源参数

游戏悍将 霸道5 R450 外观赏析

游戏悍将 霸道5 R450  图片  评测  论坛  报价  网购实价

　　作为一款如此任性的电源，此款电源的由来也尤其珍贵。游戏悍将 霸道5 R450是由多名知名玩家与游戏悍将一起参与，耗时一年之久才得以研发出来，由此可见，厂商对此款电源的重视程度极高。

游戏悍将 霸道5 R450 风扇面图

　　游戏悍将 霸道5 R450在电源外壳上的设计也并没少费心思。在电源的风扇面上，我们可以看见金色配色的材质与电源主体金属材质截然不同，可见厂商设计心思独到。

游戏悍将 霸道5 R450 正面图

　　作为一款如此“霸道”的电源产品，便捷式开关当然必不可少。同时电源设有蜂窝状网孔散热，令电源可以得到更加高效的散热效果。

游戏悍将 霸道5 R450 侧面图

　　此款电源最大的特性是其首创的50℃不损耗概念，此款电源标称是一款额定450W的电源，但电源在常温25℃的条件下，此款电源的额定功率可达500W，而在高温50℃下，仍然保持额定450W的优越表现。

游戏悍将 霸道5 R450 铭牌图

　　游戏悍将 霸道5 R450 采用单路+12V输出设计，其最大电流达到34A，而其单路+12V最大输出功率可达408W，其功率将近达整款电源的额定功率。另一方面，此款电源的转换效率达到80 Plus金牌认证标准的90%转换效率，但由于电源用料成本高，厂商为节约成本控制售价，并没有拿此款电源作80 Plus认证，这样最终让消费者得到更大的受惠。

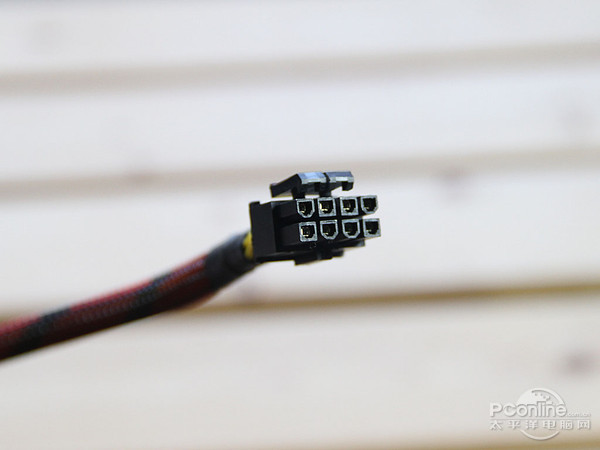

游戏悍将 霸道5 R450 线材图

电源线长

　　游戏悍将 霸道5 R450在线材方面也准备得十分充足。在接口方面，电源分别采用了一个20+4pin，4+4pin，2个6+2pin，3个大4pin和4个SATA接口。在接口种类上满足了大部分玩家的基本需求。

[page]

●游戏悍将 霸道5 R450 内部拆解

游戏悍将 霸道5 R450 风扇图

　　游戏悍将 霸道5 R450采用了14CM日系双滚珠风扇，轴承中有数颗微小钢珠围绕轴心，当扇页或轴心转动时，钢珠即跟着转动。因为都是球体，所以摩擦力较小，且不存在漏油的问题，并且在增加风量的同时也能保证静音，其MTBF＞100000小时。

游戏悍将 霸道5 R450 内部造工一览图

　　游戏悍将 霸道5 R450采用了主动式PFC+双管正激+同步整流+DC-DC设计结构，在用料上采用了超日本红宝石主电容以及寿命与日系电容媲美的台系丰宾滤波电容。除此外，电源还采用目前全球最顶级的IC和晶体制造商德国英飞凌MOS管，它能提高DC变换器的效率。

游戏悍将 霸道5 R450 一级EMI图

游戏悍将 霸道5 R450 二级EMI图

　　在此款电源的一级以及二级EMI设计均可看到电源在这方面的用料并无缺省。而在散热方面，电源采用了优质散热铝片。

游戏悍将 霸道5 R450 主动式PFC图

　　电源采用了主动式PFC设计，其功率因素高达0.99。而在主电容的选择上，游戏悍将 霸道5 R450选择了日系红宝石电容器 ，大电容的使用寿命往往代表了电源的使用寿命。这主要是由于大电容的工作环境比较恶劣，纹波电流较大，因而寿命有限，它也是电源内所有组件中寿命最短的组件之一，所以使用优质的日系电容对电源的使用寿命和供电品质有着可靠的保障。

游戏悍将 霸道5 R450 变压器图

　　在变压器图中，我们可以知道此款电源采用了双管正激设计，电流缓和保护机制。


游戏悍将 霸道5 R450 低压滤波图

　　在电源的低压滤波中可见，电源采用了DC-DC设计，使电源转换效率更高。其输出扼流圈采用铁硅铝磁芯，较比常规的铁粉芯材质发热量降低30%以上，更能降低电源损耗而提升转换效率。

[page]

●游戏悍将 霸道5 R450 电源性能测试

纹波测试

（50mV内为优秀，50~100mV为良好，100~200mV为合格）

　　游戏悍将 霸道5 R450的+12V，+5V以及+3.3V的满载纹波表现分别大约为44mV，21.6mV和23.6mV，如此高的表现完全可以消除网友此前对此品牌电源的忧虑。

转换效率测试

　　根据80 Plus金牌认证规范：20%负载87%转换效率，50%负载90%转换效率，100%负载87%转换效率。根据此准则对比上图该电源的表现，可见此款电源的转换效率是超过了金牌认证准则。

附图：80 Plus认证标准

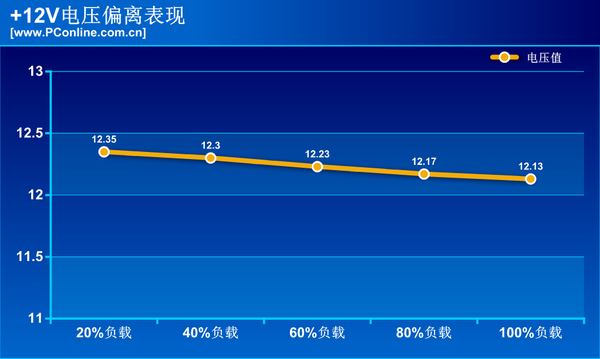

电压偏离值测试

　　PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

FAST FA-4200ATE电子负载

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了五种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到如下结果：

　　测试小结：在表中可以看到该款电源各路输出的偏离值，从总体数据看来，波动的情况略有明显，在用户最为关注的+12V输出表现得相当优秀，其最大偏离值仅为2.91%，其表现在众多其他电源产品中为较高的良好水平，而出现最大的偏离值则是+5V和+5Vsb两路输出上，但其最大偏离值都仅为3.4%，在规范5%的标准来说，表现优秀。综合5路输出，能有如此表现的电源产品并不常见。

[page]

●游戏悍将 霸道5 R450 状态功耗实测

测试平台及方法说明：

各平台功耗表现如下表：

　　在上述5款平台测试中，我们可以看见此款电源的表现不错。尽管电源其额定功率仅450W，但在i7 4770K和GTX970如此高端的平台，此款电源的也能应对自如。

PConline测评室总结：

霸道5 R450产品总结

　　用料：电源采用德日系用料标准，主电容为日系红宝石，MOSFEF为德系英飞凌，即便最不起眼的滤波电容也全部采用台系丰宾，除此之外，电源采用主动式PFC+双管正激+同步整流+DC-DC设计结构，因此该电源是一颗无论是用料还是结构方案上都引领行业的国际标准电源。

　　性能：游戏悍将 霸道5 R450在通过纹波测试，转换效率测试以及电压偏离值测试，均可看见电源拥有比较不错的表现。虽然电源由于缩减成本，并没有将此款电源拿去作80 Plus认证，但从该电源的转换效率曲线可以看到电源全部符合80 Plus金牌电源的准则。

　　价格：目前此款电源在京东上的售价仅269元，虽然对比其他品牌的450W电源价格略高，但考虑到电源超水准用料的成本，这个价格还算亲民。

产品以外，游戏悍将在重塑玩家的品牌形象：

　　这款针对玩家打造的电源，综合考虑用料，性能以及价格因素，我们可以看得出游戏悍将的这款产品确是用心之作。也许看到这里，有部分网友又要开喷了，其实小编客观说一句，游戏悍将有聆听用户的声音，至少目前这款电源已没明显可挑刺的地方，它在进步与成长。路遥知马力，不妨等时间来证明，你们觉得呢？

[page]

霸道5电源的三大特点——德日系高贵用料

　　霸道5 R450电源采用了主动式PFC+双管正激+同步整流+DC-DC电路设计，在用料上采用了超耐久的日本红宝石主电容以及寿命与日系电容媲美的台系丰宾滤波电容，加上德系英飞凌PFC-MOSFET和仙童PWM-MOSFET。这些强劲的用料使霸道5 R450电源不仅拥有稳定的输出，而且转换效率超过90%，达到80 Plus金牌效能。

霸道5电源的三大特点——50℃高温不损耗

　 　大部分电源通常会由于环境温度的升高而造成电源稳定性或性能下降，其中主要原因在于高温环境下电子产品内部电路及元件的电阻值上升所致，普通电源的额定 功率往往是指25℃理想温度环境下的输出值，低于25℃或高于25℃电源的输出功率会有所下降，而50℃高温时功率下降也尤为明显。而50℃不损耗的概念 是指电源在设计的时候就按照最严格的性能测试标准，通过大量采用品质优秀的电源元件，加上稳定高效的电路结构，带来50℃高温环境下保持与额定功率相同的 无损输出。

霸道5电源的三大特点——稳定超频+50W

　　霸道电源除了用料性能稳定外，电源为了提高输出能力，不惜采用较大亢余的日系红宝石PFC主电容，带来了电源在25℃常温下满载输出比额定功率亢余50W的强劲动力。
