佳作就是如此霸道 游戏悍将霸道6评测

　　当今电源行业里，额定功率不再是用户唯一考虑的主要因素，转换效率的高低也同样为用户所关注。而80 Plus认证固然是转换效率高低的权威认证，但有不少电源为着各种认证，从而令到电源本身成本增加，同时转嫁到消费者身上。而游戏悍将考虑到这一因素，在最近推出了一款没有80 Plus认证，却拥有着金牌转换效率的重量级电源，它就是游戏悍将 霸道6 R550，下面我们一起来看看此款电源的优秀表现吧。

●详细参数

●游戏悍将 霸道6 R550 外观赏析

游戏悍将 霸道6 R550  图片  评测  论坛  报价  网购实价

　　游戏悍将 霸道6 R550电源的外包装采用了一身红色的霸气包装，真如其名字一样相当霸道。在包装盒上，此款电源并没有采取传统的方方正正纸盒包装，然而此款电源看上去更像一个礼盒，更像一件臻品。

游戏悍将 霸道6 R550 主视图

　　打开包装盒后，终于可以一睹此款电源的庐山真面目。在电源的右侧面，我们也可以略知此款电源的几个特性。例如其+12V单路最大功率超过500W，以及此款电源最大的亮点，其转换效率超90%，达到金牌认证的超高转换率。

游戏悍将 霸道6 R550 风扇图

　　游戏悍将 霸道6 R550在风扇的散热网上采用了与魔兽GX500S相似的散热结构，散热网四周与中间均采用极其吸引的金色设计，中间印有闪烁的“霸道”二字，瞬间令电源整个档次提升不少。

游戏悍将 霸道6 R550 侧面图

　　在游戏悍将 霸道6 R550电源的右侧面，我们可以了解更多关于此款电源的更多特性。此款电源在常温60℃下可达到600W的额定功率，而在高于50℃，此款电源也有额定550W的高功率，成为现今主流电源的又一新力军。

游戏悍将 霸道6 R550 正面图

　　游戏悍将 霸道6 R550也十分贴心地设有便捷独立开关按钮，方便喜欢裸机平台的玩家根据使用情况控制待机或者断电状态。另外，电源的正面如市售普通电源一样设有蜂窝网状散热设计，令到电源散热更为高效。

游戏悍将 霸道6 R550 铭牌图

　　游戏悍将 霸道6 R550采用了单路+12V输出设计，电源单路+12V最大电流输出高达42A，最大输出功率达504W，完美支持现时中高端的处理器和显卡硬件。除此外，此款电源的转换效率逾90%，绝对达到金牌认证的专业水平。

[page]

●游戏悍将 霸道6 R550 内部拆解

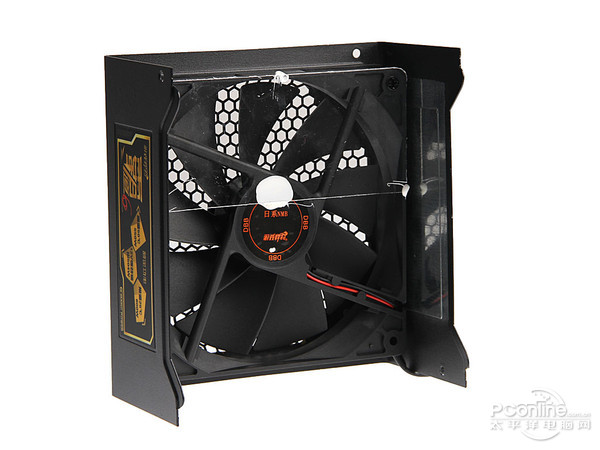

游戏悍将 霸道6 R550 风扇内部图

　 　 游戏悍将 霸道6 R550的风扇采用了一把140mm的日系双滚珠风扇，保障电源在运行时能有一个强大的散热环境。

游戏悍将 霸道6 R550 内部元件一览图

　 　 游戏悍将 霸道6 R550采用了主动式PFC+双管正激+同步整流+DC-DC设计结构，在用料上采用了迄今最耐久的日本红宝石主电容以及寿命与日系电容媲美的台系丰宾滤波电容，加上德系英飞凌 PFC-MOSFET和仙童PWM-MOSFET，霸道6 R550电源不仅拥有非常稳定的输出，而且转换效率超过90%，达到80PLUS金牌效能。

游戏悍将 霸道6 R550 一级EMI滤波图

游戏悍将 霸道6 R550 二级EMI滤波图

　 　 一级EMI由一个X电容和两个Y电容组成。此滤波设计十分重要，缺省这部分对电源稳定运行以及寿命会有很大影响。在二级EMI滤波电路中，可以看到两个体积较大的电感线圈，旁边还有一款黄色的X电容和两个蓝色的Y电容，这部分电路主要把一级滤波电路中的电信号再进行二次处理。

游戏悍将 霸道6 R550 主动式PFC图

　 　 游戏悍将 霸道6 R550采用了主动式PFC设计，在主电容的选择上，电源选择了著名日系电容品牌红宝石400V，330μF为规格的高品质电容，可以看出此款电源的品质比国际标准还要严格。

游戏悍将 霸道6 R550 变压器图

游戏悍将 霸道6 R550 低压滤波图

　 　 游戏悍将 霸道6 R550除了用了主动式PFC设计外，同步整流和DC-DC设计结构也是此款电源的一大卖点，使电源在50℃高温环境下仍能保持550W额定标称功率的无损输出。

[page]

●游戏悍将 霸道6 R550 稳定性能测试

　　PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

FAST FA-4200ATE电子负载

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了五种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到如下结果：

　　测试小结：在表中可以看到该款电源各路输出的偏离值，从总体数据看来，波动的情况略有明显，在用户最为关注的+12V输出表现得相当优秀，其最大偏离值仅为1.50%，其表现在众多其他电源产品中为优秀水平，而出现最大的偏离值则是+3.3V输出，其最大偏离值也仅为3.3%，表现也十分不错。综合几路输出，电源几路的表现都在良好水平之内，可见此款电源的造工相当优秀。

PConline测评室总结：

　　游戏悍将 霸道6 R550虽然只标称着550W的功率，但此款电源在常温25℃下，其额定功率可达600W。同时此款电源虽然有着逾90%的金牌转换效率，但为节省成本，节省了金牌认证，更加低价回馈消费者。在电源性能上，电源在单路+12V最大电流输出表现也是很不错的，其+12V最大电流输出高达42A，完美支持中高端硬件平台，目前此款电源官方报价仅399元，虽然对于市面上额定550W功率的电源来说价格略高，但其性能卓越还是值得我们肯定的，有需要的朋友不妨留意一下吧。
