绝对是玩家标配首选 大水牛劲睿600评测

　　对于一个DIY玩家来说，炫丽的光效无疑是打造一台特色主机的一大元素。而往往在打造一台炫丽主机时，很少人会忽略原来电源也能成为你光效主机的其中一大功臣。 然而，在众多电源产品中，拥有LED散热风扇的电源毕竟只在少数，而除了LED散热风扇外，还拥有玩家十分看重的模组化设计的电源更是少之又少。近日，大水牛推出了一款名为劲睿600模组版的电源恰好两者兼备，下面就待笔者带大家点评一下此款电源的优劣之处吧。

●详细参数

●大水牛 劲睿600模组版 外观赏析

大水牛 劲睿600模组版  图片  评测  论坛  报价  网购实价

　　大水牛 劲睿600模组版外包装采用了神秘的黑色和犀利的红色作为配搭，而电源主体的颜色也是采用与外包装同样的元素设计。在电源外包装下方，标识着此款电源四大特点，其中以3年质保和全国联保这两点消费者最为关心的问题最为显眼。

大水牛 劲睿600模组版 风扇面图

　　大水牛 劲睿600模组版采用了一把140mm超强力散热的LED风扇，在电源工作的时候，电源的LED风扇会发出悦目的蓝光。除了炫丽的光效外，140mm的超大散热风扇的散热效果更为显著。

大水牛 劲睿600模组版 铭牌图

　　大水牛 劲睿600模组版采用了双路+12V输出设计，其每路+12V最大电流输出分别为20A和22A，合共最大输出功率达420W，如此强劲的输出，为你打造一款中高端平台的电脑主机给予强力的支持。

大水牛 劲睿600模组版 模组面图

　　模组化设计一直是DIY硬件玩家趋之若鹜的一大元素，大水牛 劲睿600模组版采用了半模组设计，用户可根据自身需求选择线材，避免不必要的线材影响了机箱内部的散热风道。

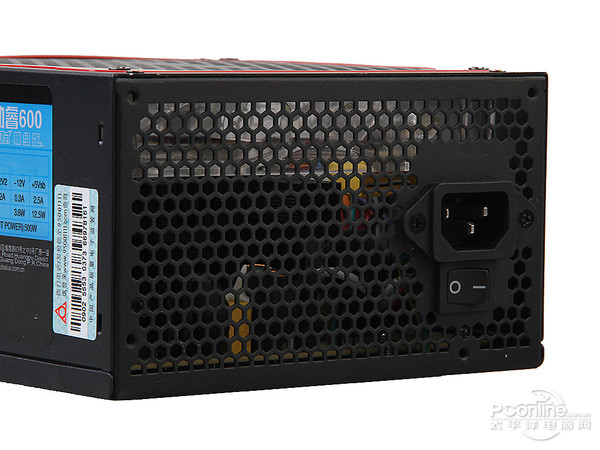

大水牛 劲睿600模组版 正面图

　　大水牛 劲睿600模组版设有便捷独立开关按钮，方便喜欢裸机平台的玩家根据使用情况控制待机或者断电状态。另外，电源的正面如市售普通电源一样设有蜂窝网状散热设计，令到电源散热更为高效。

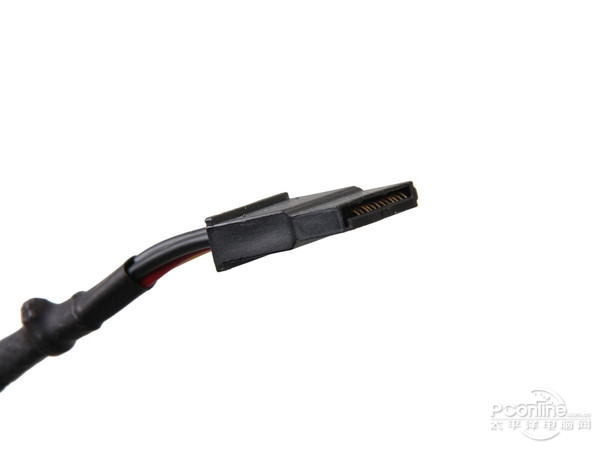

大水牛 劲睿600模组版 线材图

　　大水牛 劲睿600模组版为用户准备的线材接口也是极为充足的，分别有20+4pinCPU接口和4+4pin各1个，另外还有2个6+2Pin显卡接口，4个SATA和4个大4pin接口。对于如此多样化的接口，基本可满足普通玩家对电源接口的需求。

[page]

●大水牛 劲睿600模组版 内部拆解

大水牛 劲睿600模组版 内部一览图

　　从大水牛 劲睿600模组版的内部元件一览图可以看得出，此款电源用料十分扎实，在PCB版上基本没有虚焊地方出现。下面我们再对电源每一个部分元件进行细致的分析。

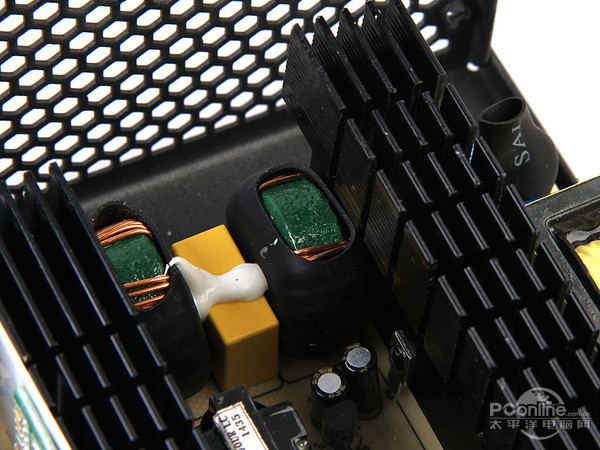

大水牛 劲睿600模组版 一级EMI滤波图

大水牛 劲睿600模组版 二级EMI滤波图

　　大水牛 劲睿600模组版的一级EMI滤波以及二级EMI滤波用料都十分充足，如此充足的用料可保障经过这两级滤波得到更加纯净的电流。

大水牛 劲睿600模组版 主动式PFC设计图

　　大水牛 劲睿600模组版采用了主动式PFC设计，其主电容采用的是SAMXON，规格为390μF，450V，105℃。

大水牛 劲睿600模组版 变压器图

大水牛 劲睿600模组版 低压滤波电路图

　　大水牛 劲睿600模组版在低压滤波电路上，采用了DC-DC设计，确保低压滤波电路最后输出的电流更加的稳定，保障了计算机硬件稳定地长时间工作。

[page]

●大水牛 劲睿600模组版 稳定性能测试

　　PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

FAST FA-4200ATE电子负载

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了五种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到如下结果：

　　测试小结：在表中可以看到该款电源各路输出的偏离值，从总体数据看来，波动的情况略有明显，在用户最为关注的双路+12V输出表现得相当优秀，其最大偏离值分别仅为1.33%和1%，其表现在众多其他电源产品中极其优秀的水平，而出现最大的偏离值则是+5Vsb输出，其最大偏离值为4%，有点略高，但也属于合格水平之内。综合几路输出，电源几路的表现都在合格水平之内，值得用户对这款产品信赖有加。

PConline测评室总结：

　　大水牛 劲睿600模组版拥有额定500W的高功率，同时采用模组化设计和主动式PFC设计。除此之外，电源在单路+12V最大电流输出表现也是很不错的，其双路+12V最大电流输出分别高达20A和22A，完美支持中高端硬件平台，目前此款电源官方报价仅359元，虽然对于市面上额定500W功率的电源来说价格略高，但其模组化设计以及LED炫酷风扇设计，还是值得用户选择，有需要的朋友不妨留意一下吧。
