金牌电源大货 振华冰山金蝶GX850评测

　　随着DIY硬件的不断发展，虽然总体硬件功耗比起以前改良了很多，但每年卡皇的诞生以及玩家疯狂追求卓越性能，SLI以及混合交火的方式令DIY玩家越来越追捧，因而一般的电源不能承受。除此之外，80 Plus认证也是如今一股新风尚，金牌电源在DIY玩家眼中一直视为珍品。振华，作为一家以品质好著称的电源大厂，近日又一款金牌电源大货来到我们评测室，它就是振华 冰山金蝶GX850。下面我们一起来看看此款电源的性能如何吧！

●详细参数

●振华 冰山金蝶GX850W 外观赏析

振华 冰山金蝶850W(GX) (SF-850P14XE(GX))  图片  评测  论坛  报价  网购实价

　　振华 冰山金蝶GX850W的外包装与其它振华GX系列电源如出一撤，均采用黑色为主色，然后包装盒左方有一只象征性的金蝴蝶。如此雍容华贵的外包装除了振华之外，真的比较罕见。

振华 冰山金蝶GX850W 铭牌图

　　振华 冰山金蝶GX850W的+12V输出采用单路设计，连续输出能力为70A（840W），这几乎达到了整个电源的额定功率。这样强劲的输出基本可无惧现时任意一套高端硬件平台。

振华 冰山金蝶GX850W 正面图

　　振华 冰山金蝶GX850W采用了便捷式开关设计和蜂窝网状散热式设计，因而无论是电源的方便性还是散热性能，此款电源的表现应该也是不错的。

振华 冰山金蝶GX850W 风扇面图

　　强劲的性能也必须要有强劲的散热系统，振华 冰山金蝶GX850W搭载了一把140mm智能温控超静音风扇，在运行时大大降低了电源内部元件的温度，而大面积的散热网使电源的散热性能更为强劲。


振华 冰山金蝶GX850W 模组图

　　振华 冰山金蝶GX850W采用了现时性价比最高的半模组设计，此款电源标配了6个振华专利的九宫格模组插孔，振华考虑到大部分的DIY玩家并不会把6个模组插孔插满，所以也标配了6个防尘橡胶保护外壳，免受灰尘侵蚀而导致的接触不良现象。

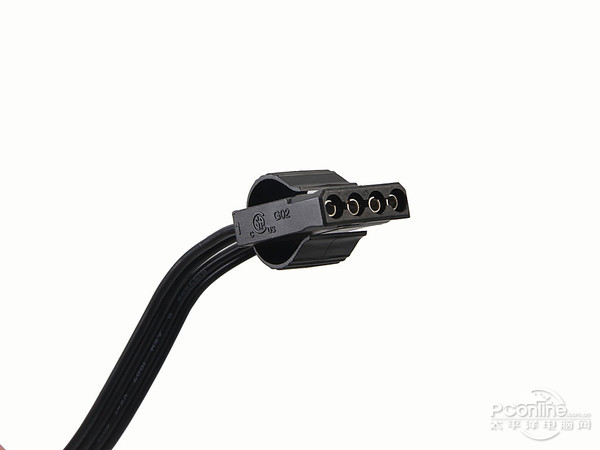

振华 冰山金蝶GX850W 线材图

　　振华 冰山金蝶GX850W在线材方面也准备得十分充足，此款电源的20+4pin，4+4pin，1个6pin和1个6+2pin均采用了蛇皮网包裹设计，而剩下的模组线部分均采用更加方便走线的扁平线材。在接口方面，电源分别采用了一个20+4pin，4+4pin，4个6+2pin，5个大4pin和8个SATA接口，接口类型完全满足对高端平台有需求的极限玩家。

[page]

●振华 冰山金蝶GX850W 内部拆解

振华 冰山金蝶GX850W 内部一览图

　　金蝶GX850W的内部用料也是非常的扎实，大电容采用日系黑金刚顶级电容，固态电容也是采用黑金刚的顶级电容，不仅增加了电源的稳定性更延长了电源的使用寿命，同时采用了德国英飞凌CP级别的MOS管，CP级别的MOS管是英飞凌开关切换速度最快的MOS管，这大大提升了电源的转换效率。

振华 冰山金蝶GX850W 一级EMI图

振华 冰山金蝶GX850W 二级EMI图

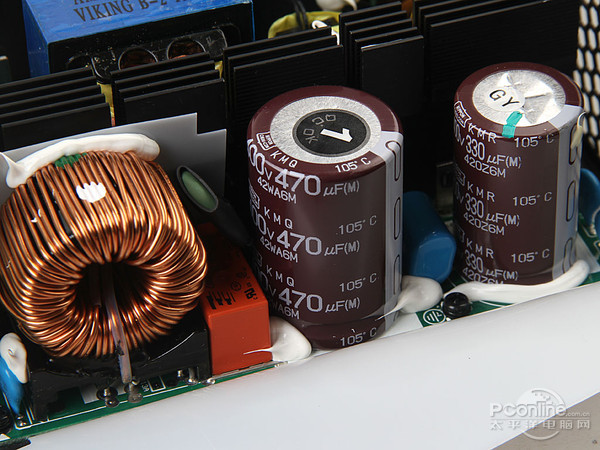

振华 冰山金蝶GX850W 主电容图

　　振华 冰山金蝶GX850W的一次侧采用了两颗分别为470μF和330μF的主电容，除此之外，还有一个PFC电感和一个薄膜电容。

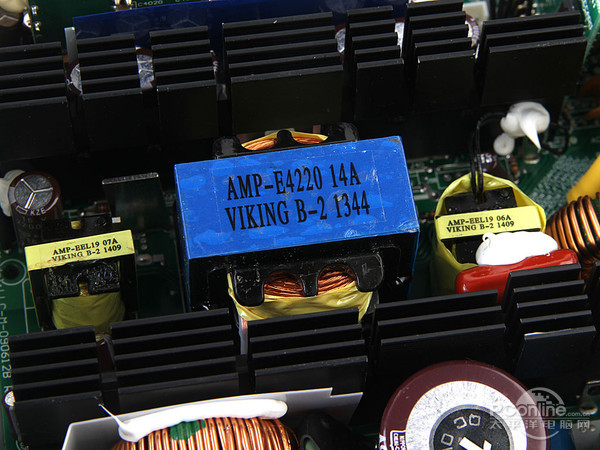

振华 冰山金蝶GX850W 主变压器图

　　振华 冰山金蝶GX850W电源采用了LLC半桥谐振设计，这样设计有助于电源的转换效率更加高。

振华 冰山金蝶GX850W 低压滤波图

　　振华 冰山金蝶GX850W采用了DC to DC设计，我们可以看到，在电源DC板上焊有固态电容，可见用料十分上乘。

振华 冰山金蝶GX850W 模组PCB板图

　　振华 冰山金蝶GX850W 模组PCB板背部的焊接位十分工整。

[page]

●振华 冰山金蝶GX850W稳定性能测试

　　PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

FAST FA-4200ATE电子负载

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了五种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到如下结果：

　　测试小结：在表中可以看到该款电源各路输出的偏离值，从总体数据看来，随着负载的增大，虽然也有所波动，但并不十分明显，在用户最为关注的单路+12V输出表现得相当优秀，其最大偏离值仅为1.25%，另外，在+5V，+3.3V和+5Vsb电路上其偏离值均少于3%，保持在良好线内。而在-12V上，也能保持5%以内合格的偏离值，可以看得出此款电源的质量是十分优越的。

PConline测评室总结：

　　振华 冰山金蝶GX850W获得了80plus金牌认证，拥有超过90%的转换效率，除此之外，此款电源还采用了半模组设计，而其电源在单路+12V最大电流输出表现也是很不错的，其+12V最大电流输出高达70A，完美支持中高端硬件平台。在电源内部做工方面，电源采用了LLC半桥谐振+12V同步整流+ DC to DC结构，转换效率更高。目前此款电源京东售价为799元，有需要的朋友不妨留意一下吧。
