小身材却有卓越性能 钜能SFX-L500W评测

　　随着HTPC和Mini PC的发展，一些较常规电源小的电源逐渐受到广大电脑玩家的关注，而其中SFX电源就是最为常见的一种。但像SFX这些小电源很多人认为只是适合普通的家庭以及办公用户，由于体积小，他们会觉得电源用料往往并没有ATX这种常规电源那样充足，所以并不可能适合中高端平台的玩家配置使用。知名机电厂商钜能近期推出了一款金牌的SFX电源产品，恰好印证了这是一个错误观点，SFX电源也能有高品质，也能适合DIY玩家。事不宜迟，马上介绍我们今天评测主角吧。

●详细参数

●钜能 SFX-L500W 外观赏析

钜能 SFX-L500GD  图片  评测  论坛  报价

　　钜能 SFX-L500W的外包装采用金黄色与黑色相间色调，金色代表着此款电源获得的80 Plus金牌认证，而黑色则与电源的主体用色相一致。此款SFX电源的尺寸为125 x 130 x 63 mm，比起标准的SFX规格125 x 100 x 63.5 mm要长了30mm。

钜能 SFX-L500W 风扇面图

　　钜能 SFX-L500W之所以比起常规的SFX电源尺寸稍大，最主要原因在于此款电源采用的是一把120mm的超静音风扇，对比起银欣 SFX450来说，此款电源转速同比更低，噪音控制比银欣 SFX都要好。

钜能 SFX-L500W 模组面图

　　与其说80 Plus金牌是电源品质尊贵身份的象征，那么全模组设计则是玩家梦寐以求的选择标准，二者合一，成就了这款钜能 SFX-L500W。全模组的设计令玩家更加随意地选择定制线材，令DIY进行得更彻底化。

钜能 SFX-L500W 铭牌图

　　钜能 SFX-L500W支持100-240Vac全幅电压，采用+12V单路输出设计，其输出能力达到40A而峰值功率则达到480W。而在+5V和+3.3V联合输出能力则达到105W，绝对足够给中高端平台使用。

钜能 SFX-L500W 正面图

　　便捷式的按钮使玩家更为方便控制PC的供电与断电状态。另一方面，蜂窝网状式的散热设计使电源内部元件得到更加高效的散热效果。




钜能 SFX-L500W 线材图

　　钜能 SFX-L500W在线材方面的设计同样花尽心思，此款电源所有的线材均采用了蛇皮网包裹设计，这种设计更有利于用户在走线时保护线材。在接口方面，电源分别采用了1个20+4pin，1个4+4pin，2个6+2pin，2个大4pin和4个SATA接口，接口类型基本上满足了大部分用户的需求。

[page]

●钜能 SFX-L500W 内部拆解

钜能 SFX-L500W 内部一览图

　　钜能 SFX-L500W对比起之前评测室评测的钜能 SFX-450BR体积相对要大，而内部用料也更加讲究。从上图可以看得出，电源内部用料十分充足，此款电源采用了LLC谐振电路和同步整流设计，这样使电源的效率更加有保证。

钜能 SFX-L500W 一级以及二级EMI图

　　钜能 SFX-L500W的一级EMI采用了一个X电容和一对Y电容，二级EMI则是一个X电容，一对Y电容，一对共模电感和保险管这些都无一欠缺，确保两次滤波更加纯净。

钜能 SFX-L500W 主电容图

　　在电源的主电容方面，钜能 SFX-L500W采用了著名日系大厂红宝石的85℃电容，其参数为400V/390uF。

钜能 SFX-L500W 变压器图

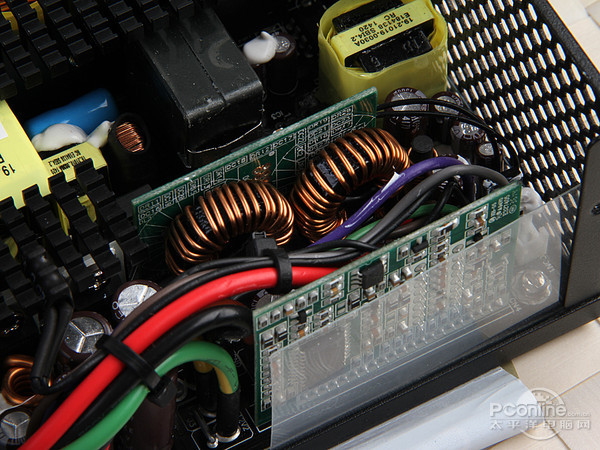

钜能 SFX-L500W 低压滤波图

　　此款电源的低压滤波电路用料比起钜能 SFX-450BR都有了提升，此款电源在低压滤波处增添了LLC控制器，其采用的是英飞凌ICE2HS01G，自带同步整流驱动，这样使其转换效率更高，EMI干扰更低。

[page]

●钜能 SFX-L500W 稳定性能测试

　　PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

FAST FA-4200ATE电子负载

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了五种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到如下结果：

　　测试小结：在表中可以看到该款电源各路输出的偏离值，从总体数据看来，波动的情况略有明显，在用户最为关注的单路+12V输出表现得相当优秀，其最大偏离值仅为0.92%，表现在众多市面上电源产品中算是少有的顶端水平，而出现最大的偏离值则是-12V输出，其最大偏离值为4.17%，其表现也在合格水平内，但综合几路输出，电源几路的表现都在合格水平之内，且其+12V和+5V电路均取得优秀的表现，实属难得。

PConline测评室总结：

　　钜能 SFX-L500W一款拥有500W额定功率，采用现时主流的主动式PFC设计，同时还获得了80plus金牌认证的SFX电源。除此之外，电源在单路+12V最大电流输出也有不错的表现，其+12V最大电流输出高达40A，完美支持中高端硬件平台，目前此款电源官方报价仅599元，虽然对于市面上额定500W功率的电源来说价格较高，但其金牌认证超高的转换效率，还是值得用户选择，有需要的朋友不妨留意一下吧。
