用料扎实银牌效率 麦粒M1-450W电源测评

　　近期测评室迎来了一款颇为神秘的电源，这款电源是游戏玩家们没有见到过的。它就是麦粒M1-450W电源，这款外观璀璨金黄的电源标榜着接近80PLUS银牌的效率，稍显霸气。那么这款神秘的电源有什么来头呢？让我们在接下来的测评中一看究竟。

●详细参数

●麦粒 M1-450W 外观赏析

麦粒 M1-450W  图片  评测  论坛  报价

　　麦粒 M1-450W的外包装采用的是与麦子颜色接近的普通纸箱，不仅体现了品牌的寓意，也彰显了这款电源更亲民，更接地气的特性。从电源的价格就能看出，麦粒 M1-450W瞄准的是普通的消费者，这个价格对于普通用户是个不小的诱惑。

麦粒 M1-450W产品外观图

　　麦粒 M1-450W这款电源的外观金黄，颇有秋收丰厚的含义。大面积的通风孔的设计使得电源散热质量得到保证，且与电源的外观搭配自然。从外观上看感觉良好，能给用户一种亲近的感觉。

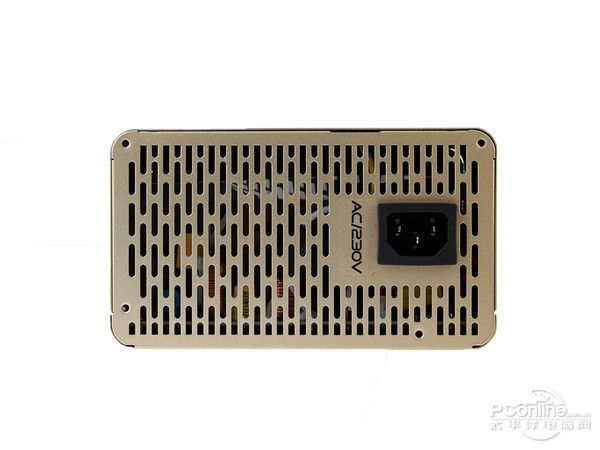

麦粒 M1-450W背面通风孔

　　　麦粒 M1-450W并没有设置便捷式开关，这可以说是一个小遗憾。从图上可见，电源采用的是比较密集的条状散热孔，保证了电源散热风扇运转时空气流动的畅通。

麦粒 M1-450W电源铭牌图

　　上图是电源的铭牌，它标示了电源最重要的参数，决定了电源的基本性能。从麦粒 M1-450W电源的铭牌图上，我们可以清楚地注意到电源采用的是双路的12V输出，这种分别向主板和CPU供电的技术是被诸多高端电源采用的。这种双路12V供电技术使得电流更加稳定，是该款电源的一大亮点。另外值得一提的是，双路工作的最大功率达到了接近400W的水准，这在同类功率大小的电源之间是表现比较突出的。

麦粒 M1-450W电源风扇图

　　这部分是电源的风扇图，风扇外侧的通风孔是用于内部散热的，材质好的电源一般采用金属板以加快电源运转时的热量的排出。麦粒 M1-450W电源很明显做到了这点。

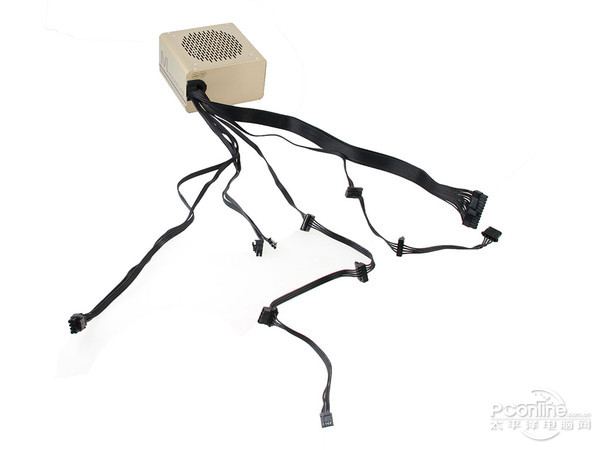

麦粒 M1-450W电源线材图

　　麦粒 M1-450W电源在线材方面的设计显得中规中矩，首先电源的额定功率属于比较中等的，因此没有配置模组接口，而是采用了全固定接口的设计。也因为功率大小不高，因此不存在配置接口过多的问题。另外，电源线材的长度要适中，太短则不能支持走背线，太长则会造成机箱内部杂乱，影响散热，因此只有线材长度适中才能完美支持走背线。此款电源所有线材的长度都明显达到了要求。

麦粒 M1-450W线材接口图

　　麦粒 M1-450W电源的接口配置还是比较齐全的，两个显卡电源接口基本上可以满足普通玩家的需要，即使这款电源主要面向的是普通游戏玩家，电源还是为双显卡的拓展做了相关的设计，可以说是考虑周到。

[page]

●麦粒 M1-450W 内部拆解

麦粒 M1-450W内部总览图

　　麦粒 M1-450W电源的内部元件用料十分实在，虽然麦粒属于新兴品牌，但在用料上的讲究可是下了一番功夫的，无论从完整EMI滤波电路还是全套的日系电容上看，这款电源做得还是不错的。

麦粒 M1-450W内部电源风扇图

　　电源内部的风扇采用的是12cm的静音风扇，采用的是直流无刷马达，在市面上属于比较常见的类型。

麦粒 M1-450W一级EMI滤波电路图

　　现在看到的是麦粒 M1-450W一级EMI滤波电路，可以看到这部分的电路配备了一对Y电容和一个X电容。该款电源在这部分的用料充足，能保障充分过滤市电输入的杂波。

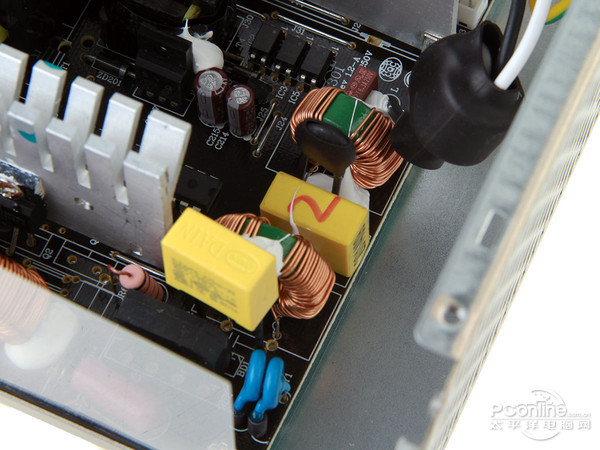

麦粒 M1-450W二级EMI滤波电路图

　　这部分是电源的二级EMI滤波电路图，属于一级EMI滤波电路的延伸，其主要的功能都是为了滤除市电输入的高频杂波。可以看到这部分的电路主要由两个共模电感、两个X电容和一对Y电容组成。这里的电路用料充足，在同类的电源中算得上是比较少见的。

麦粒 M1-450W主动式PFC

　　目前的中高端电源普遍采用了主动式PFC的设计，麦粒 M1-450W当然也不例外。是否采用主动式PFC的设计更多的成为考量一款电源档次的标准。在这里可以看到的是一个差模电感和一个日系大电容等部件组成的标准PFC电路。

麦粒 M1-450W日系电容

　　麦粒 M1-450W采用了全套的日系电容，在主动式PFC电路上的大电容的规格是耐热温度为85℃、耐压值为400V和容值为400μF的。

麦粒 M1-450W开关整流电路图

　　这部分是电源的开关整流电路图，可以看到这里是由一个主变压器和一个副变压器组成的。这部分的电路将高压电转化为适合内部硬件使用的低压电。

麦粒 M1-450W低压滤波电路图

　　这里是电源的低压滤波电路，各种液态电容和固态电容鳞次栉比，负责将低压电过滤得到纯净的电流。

[page]

●麦粒 M1-450W 稳定性能测试

　　PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

FAST FA-4200ATE电子负载

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了五种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到如下结果：

　　测试小结：在表中可以看到该款电源各路输出的偏离值，在用户最为关心的双路12V输出上，这款电源的表现十分优秀，最大的偏差仅为1.92%，因此这款电源对主板和CPU的供电的稳定性是有保证的。表现最好的是3.3V的输出，最大偏差值为1.82%。表现最差的是在5V的输出上，但是最大的偏差值也仅为3.6%，只要不是吹毛求疵，这一路的表现算的上是差强人意。纵观该表，可以看出该款电源的稳定性能十分优秀，是一款性价比颇高的电源。

PConline测评室总结：

　　麦粒 M1-450W是一款完全的新产品，它拥有额定450W的功率，基本上可以满足普通用户甚至是游戏发烧友的基本需求。电源的内部设计完善，各部分电路的用料实在，可以看出这款新产品在质量上是做足了功夫的。为吸引消费者，这款电源的外观设计显得自然而接地气，其金黄的色泽足以吸引用户的眼球。另外，电源的稳定性能十分优秀，再加上其参考价格仅为199元，实在是一款从各方面来讲都算得上是不错的好电源。感兴趣的用户不妨关注一下这款产品。
