金牌效率强劲输出 九州风神DQ1000评测

　　对于游戏发烧友来说配置一款高端的PC自然要考虑到机箱电源的选配。可靠稳定，输出给力的电源能让其他硬件更好地发挥性能。当然，考虑到高端PC电源功率较大，因此选配电源时还要考虑电源的效率，否则电费也是一笔不小的开销。最近九州风神推出了一款相当具有潜力的高功率电源，它就是九州风神DQ1000，一起来看看这款电源吧。

●详细参数

●九州风神DQ1000 外观赏析

九州风神 DQ1000  图片  评测  论坛  报价

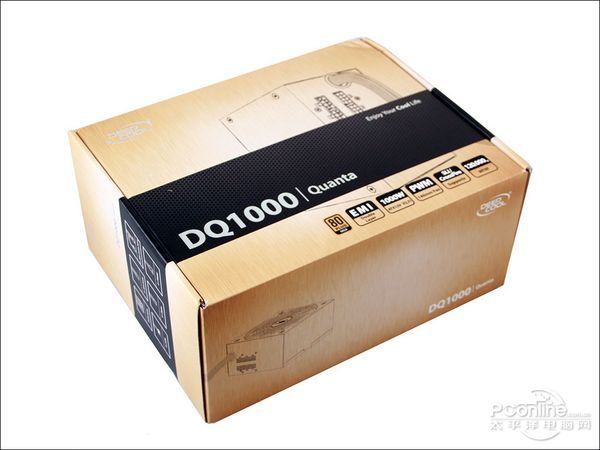

　　九州风神 DQ1000外包装设计和极光500W的设计甚为相似，但作为1000W高功率的DQ1000在转换率上，其获得金牌认证，而这个应该也是此款电源的卖点之一了。

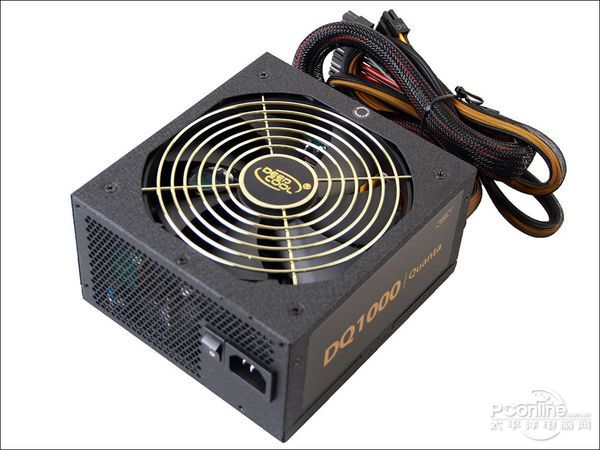

九州风神 DQ1000 主视图

　　九州风神DQ1000的电源外观是漆黑的色调，低调而大方。这款产品的设计规范是兼容EPS12V 2.92，ATX 12V 2.31规范的，体现了较好的拓展性，另外它还能支持SLI和混合交火技术，有着不俗的兼容性。

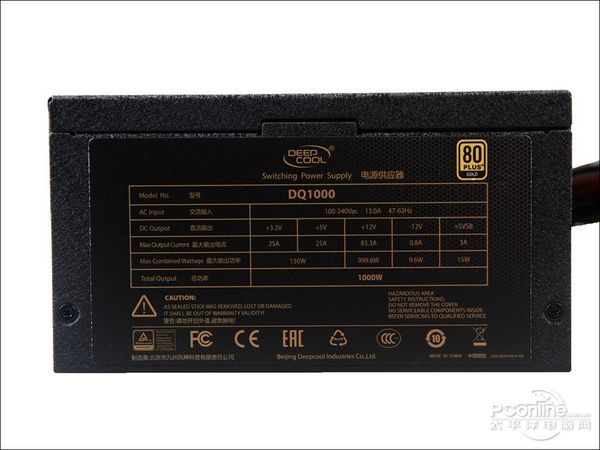

九州风神 DQ1000 铭牌图

　　电源铭牌是评价一款电源质量好坏的重要参考对象，可以看到12V这一路的最大输出电流和最大输出功率分别达到了83.3A和999.6W之巨，体现了这款电源在输出方面的强劲性能。

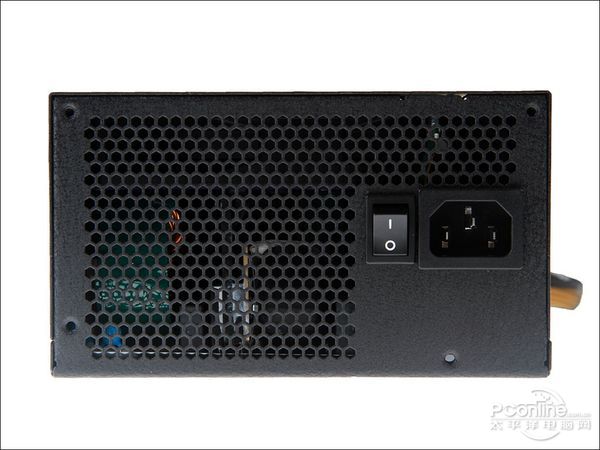

九州风神 DQ1000 正面图

　　为了保证电源内部良好的散热，这部分通常都采用蜂窝状镂空设计。可以看到这部分的面板还配置独立电源开关，方便玩家们折腾。

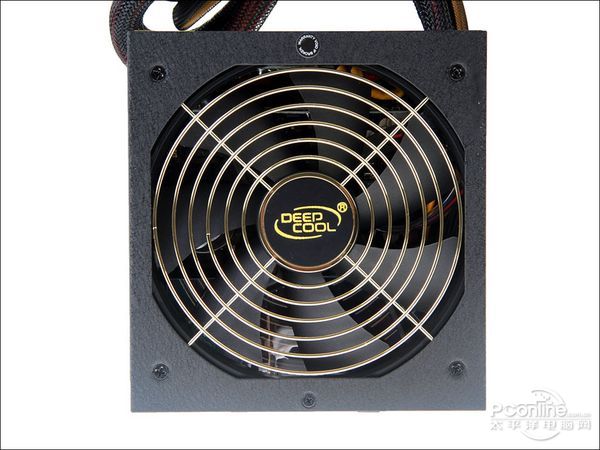

九州风神 DQ1000 风扇图

　　大功率电源的发热量当然相当可观，因此散热风扇是保证有效散热的重要一环。平时我们看到的中低端电源一般配置的是12cm的散热风扇，而九州风神DQ1000配置的是14cm的散热风扇。

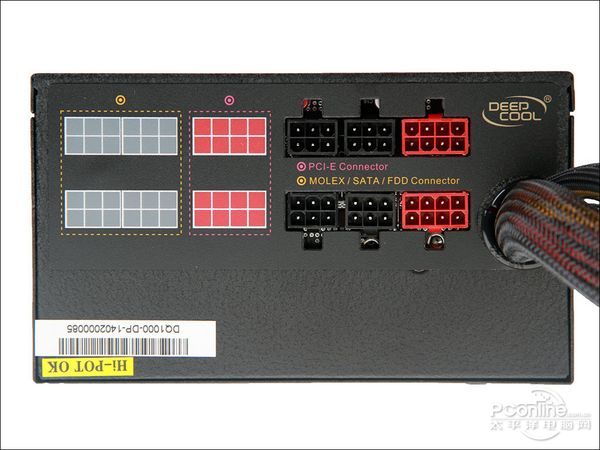

九州风神 DQ1000 背面图

　　比较高端的电源一般都会提供模组接口或是半模组接口，可以看到九州风神DQ1000设置了6部分的模组接口。红色的是PCI-E接口，黑色的主要是用于连接SATA硬盘的接口。采用模组接口设计的一大好处就是减少机箱内部冗余线材，提升总体散热效率。另外固定线材的长度也比较合适，这方面九州风神DQ1000是做得不错的。

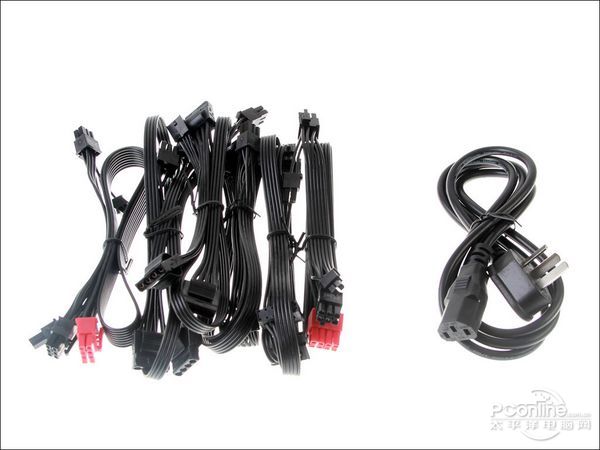

九州风神 DQ1000 线材图

　　固定线材的接口分别是CPU(4+4)Pin x 2，主板(20+4)Pin x 1，至于为什么CPU电源接口提供两条，笔者猜测应该是为了兼容双CPU主板而做出的设计，不过这种主板目前主要是用于小型服务器，因此不做服务器而能把两条CPU电源线都用上的估计也是一大土豪了。而电源包装盒附带的线材和电源模组接口一一对应，都是齐全的，部分接口还弄成红色以方便区分。

[page]

●九州风神DQ1000 内部拆解

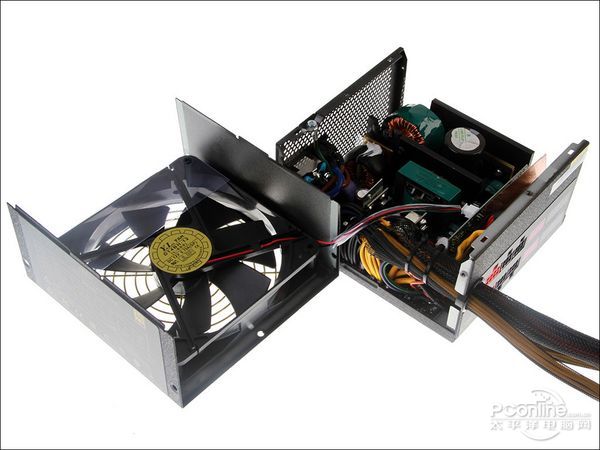

九州风神 DQ1000 内部图

　　电源风扇是直接连接在输出PCB上的，因此才能实现延时冷却和智能调节风扇转速。

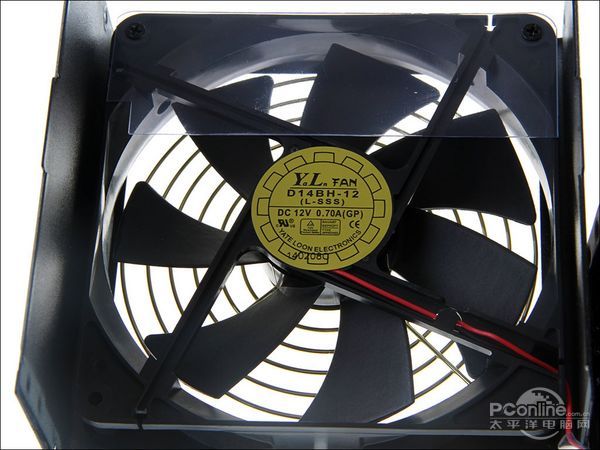

九州风神 DQ1000 风扇图

　　风扇的规格是直流12V、0.7A的工作电流，和一般的电源散热风扇相比显得中规中矩。而140mm风扇，保障电源内部散热。

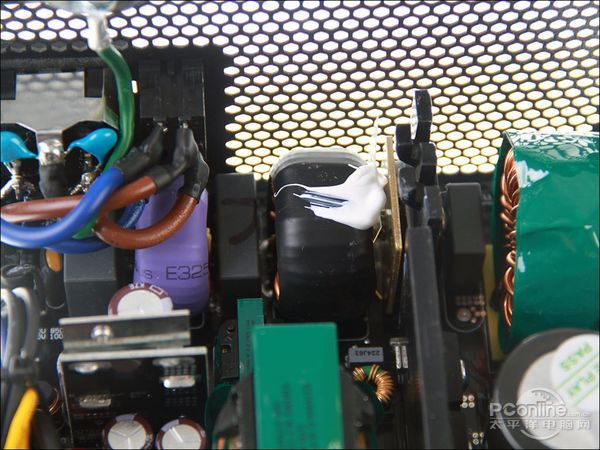

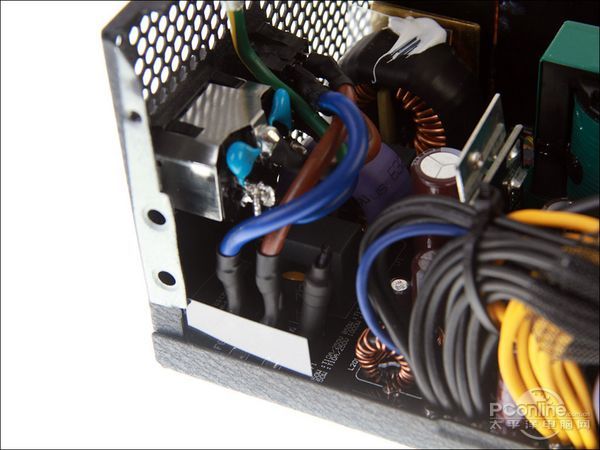

九州风神 DQ1000 一级EMI图

　　九州风神DQ1000采用的是两级EMI滤波电路设计，这里主要是一级EMI滤波电路。

九州风神 DQ1000 二级EMI图

　　由于电源输出功率较大，因此内部都被电子元件充塞满了，导致一、二级滤波电路结合地十分紧密。可以看到EMI滤波电路主要一对Y电容、一对X电容和一对共模电感组成。

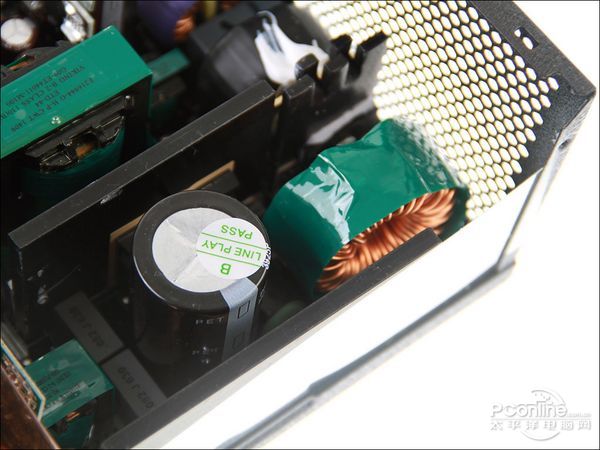

九州风神 DQ1000 主动式PFC

　　中高端的电源大部分都会采用主动式PFC，这样能够有更高的功率因数，可以看到这部分主要由一个大电容和一个磁感线圈组成。

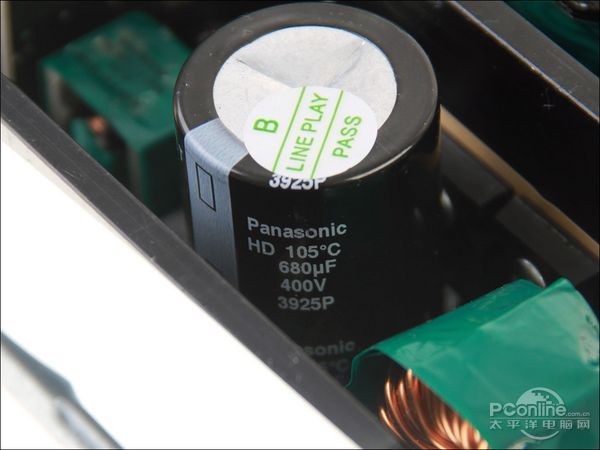

九州风神 DQ1000 主电容图

　　主动式PFC的电容采用的是松下的，其耐压值为400V，耐热温度为105℃ ，容值为680μF，是一款高品质的电容。

九州风神 DQ1000 内部元件图

　　相比于较低功率的电源，大功率电源在主动式PFC电路上都加入更多的整流元件，为的就是高功率下输出的稳定。

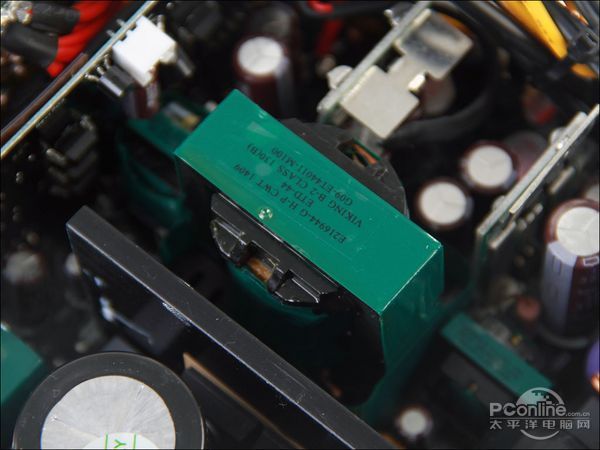

九州风神 DQ1000 整流开关电路图

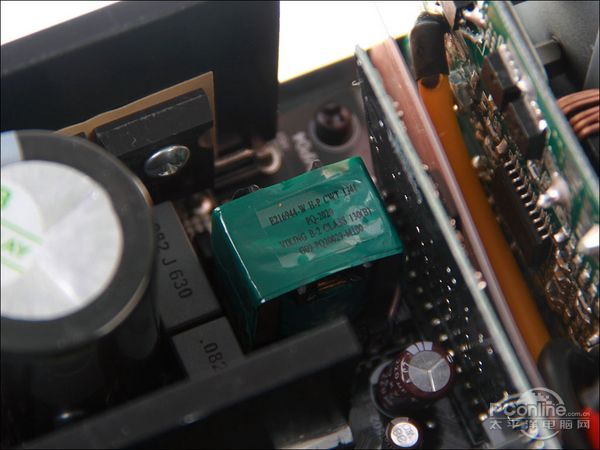

九州风神 DQ1000 整流开关电路图

　　这部分的电路负责将高压的电流转化为低压电流，可以看到这部分主要有一个大的主变压器和两个辅助变压器组成。

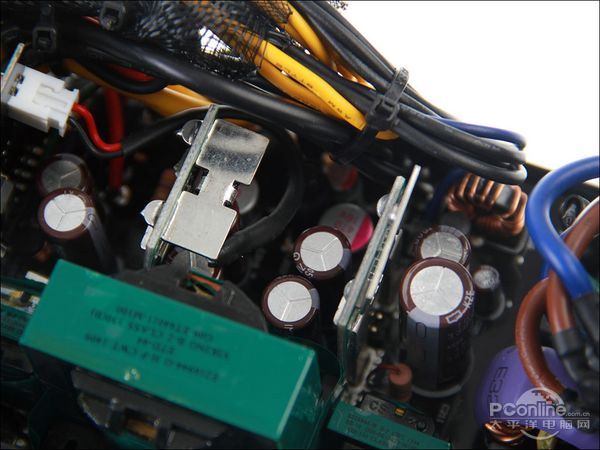

九州风神 DQ1000 低压滤波电路图

　　这部分电路是负责将变压器降压的电流转化为稳定低压直流电。考虑到输出电流的品质，高功率电源一般在低压滤波电路部分都会加入固态电容，以得到电流的稳定输出。

PConline测评室总结：

　　这款电源的额定功率是1000w，适合高端游戏玩家和DIY发烧友，并不适合普通大众。这款电源的内部做工十分扎实，其转换效率也达到了80PLUS的高标准，而且加入了只能调控风扇转速和延时冷却技术以保证电源稳定运行，其拓展性能也不错。这款电源是一款名副其实的高端产品，感兴趣的用户不妨关注一下。
