立体散热极致静音 超频三Q8青鸟版评测

　　在选购电源的时候，电源的功率成为很多用户考虑的主要参数，随着现在制作工艺日益精湛，电源的功率也变得越来越大。同时也带来了另一个问题，大功率的电源发热量也随着增大，电源散热器的负荷变大产生的噪音也更大。电源作为台式机三大发热源以及噪声源之一，其静音能力受到了很多厂家的重视。一台电脑如果产生的噪音越大，不仅会影响到用户影音娱乐还有工作，使到用户使用体验变差，还有可能影响到健康。所以，除了电源功率外，很多用户在选购电源时也比较关注一个电源的静音能力。

●规格参数

●超频三 Q8青鸟版 外观赏析

超频三 Q8青鸟版  图片  评测  论坛  报价  网购实价

　　 超频三是一家将静音作为核心价值的厂商，由超频三推出的超静音青鸟版系列电源受到了很多用户的喜爱。青鸟版系列电源采用全球首创“立体散热”、“5dB极致静音”技术，表现相当骄人。现在超频三又推出了全新的Q8青鸟版电源，最低噪音5dB，额定功率为450W，最大功率达500W。

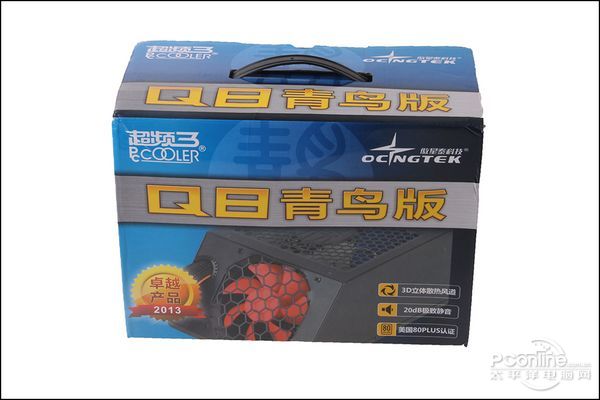

超频三 Q8青鸟版外包装图

　　超频三Q8青鸟版电源包装配色采用亮丽蓝为主调的配色方案，在正面标有明显的静字，彰显特色，，为消费者提供选购引导。在包装正面印上了“3D立体散热风道”、“20dB极致静音”、“美国80PLUS认证”三大产品特色，另外在背面还印上了超频三Q8青鸟版跟其他电源在各种负载情况下的所产生的噪音对比图，一目了然。在背面的下部还有详细的产品特性，这些都能方便跟帮助用户在购买前了解电源的性能。

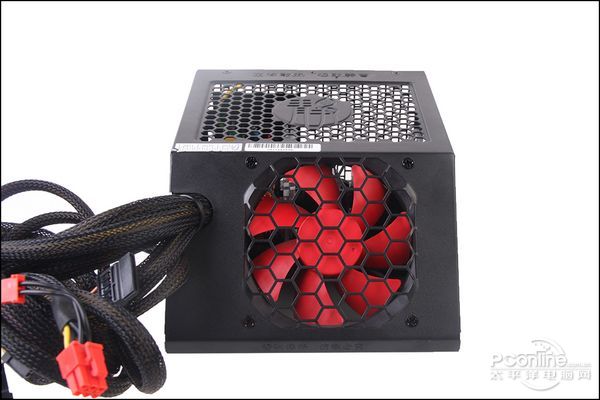

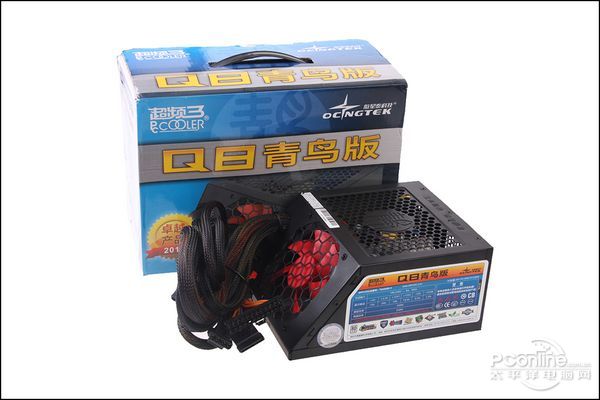

超频三 Q8青鸟版 正面图

　　超频三Q8青鸟版电源机身为全黑，采用全球首创立体散热设计，风扇采用52度斜置的方式，与传统电源方正的设计形成鲜明的对比，独树一帜。立体散热的原理是利用正压跟负压进风道大幅度提高进风量，从而进一步提高散热量。超频三Q8青鸟版电源上部的冲网是负压进风口，为辅助风道，配合52度黄金比例的直流风道，起到了很好的散热效果。而超频三Q8青鸟版电源的散热风扇为90mm液压风散，空载情况下噪音产生只有5dB，满载时则为20dB，静音效果极佳，并且支持智能温控功能，省电高效。

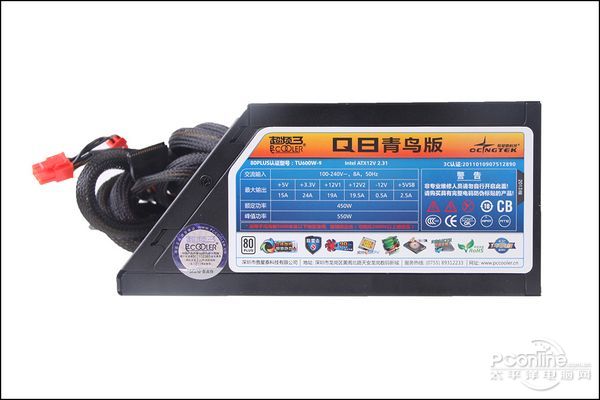

超频三 Q8青鸟版 铭牌图

　　超频三Q8青鸟版电源的铭牌详细地标上了电源的各项参数以及性能，从图中我们可以清楚了解到电源的性能。超频三Q8青鸟版电源的额定功率为450W，峰值为550W，基本能够满足中高端CPU以及显卡的供电。电路采用双路+12V设计，支持100V~240V的宽幅电压输入。另外，超频三Q8青鸟版电源通过了美国80plus白牌认证，在电源的转换效率方面还是得到了很好的保障。

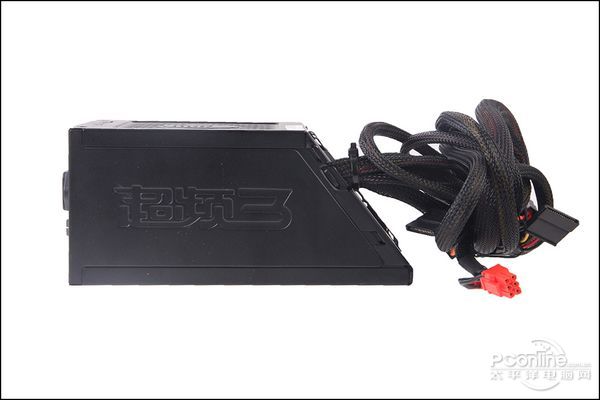

超频三Q8青鸟版 左侧图

超频三Q8青鸟版 顶部图

超频三Q8青鸟版 正面图

　　超频三Q8青鸟版电源送风口采用条状网孔设计，有利于风道流通，提高散热效率。另外在电源市电接口旁边还配有一个三角插座，可以外接其他设备，配上独立的开关，可以实现一键关机。

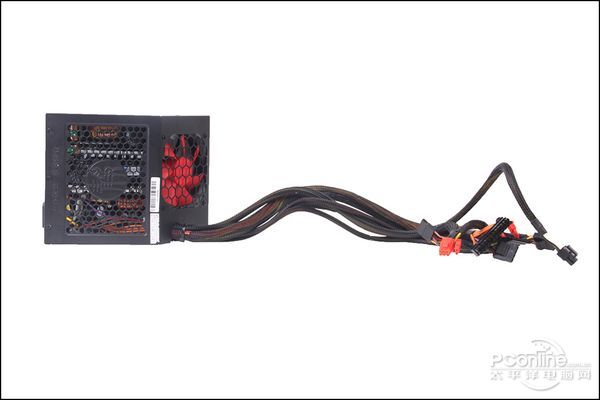

超频三Q8青鸟版 线材图

　　现在背部理线已经成为主流，受到很多用户的青睐，而电源线材的长度往往决定了背部理线的成功与否。在这方面，超频三Q8青鸟版电源表现很出色。其主线24pin的长度超50cm，而cpu供电则长达64cm，完美支持背部理线。另外电源的主要线材都用蛇皮包胶包裹，起到保护的作用。


超频三 Q8青鸟版 线材图

　　超频三Q8青鸟版电源提供了相当充足的电源线材接口，包括一个主板接口（20+4pin）、一个CPU接口（4+4pin）、两个显卡接口（6+2Pin）、四个硬盘接口（SATA）、两个供电接口（大4pin），接口还是比较丰富的，可以应付到中高端平台的硬件配置。

[page]

●超频三 Q8青鸟版 内部拆解

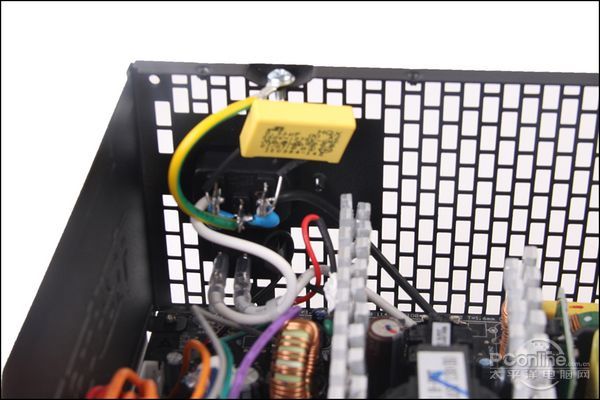

超频三 Q8青鸟版 一级EMI设计

　　 超频三Q8青鸟版电源一级EMI滤波设计用料还是挺扎实的，配备了一个X电容，两个Y电容。市电通过这里进行一级过滤，滤除了电网中的高频杂波和同相干扰信号，有效减少了杂波对精细的内部硬件运行的干扰。

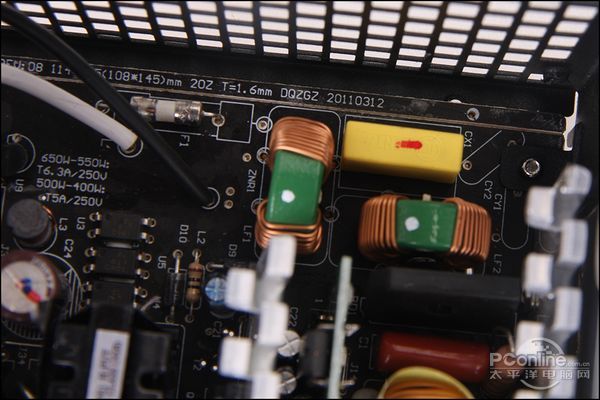

超频三 Q8青鸟版 二级EMI设计

　　市电经过一级EMI滤波的净化会来到二级EMI滤波进行进一步的杂波滤除。超频三Q8青鸟版电源的二级EMI处则配有一个X电容、两个共模电感和一个保险管，可见用料也很充实。

超频三 Q8青鸟版 主电容图

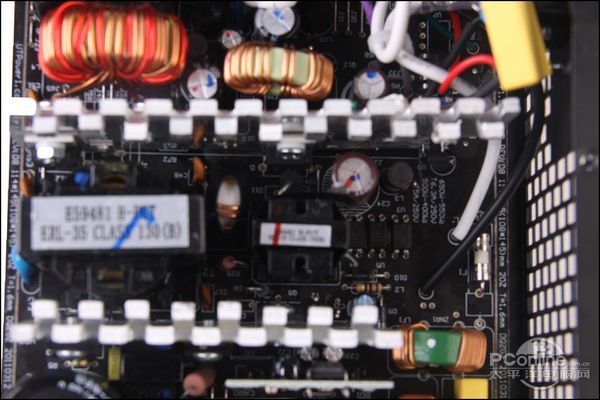

超频三 Q8青鸟版 主变压器图

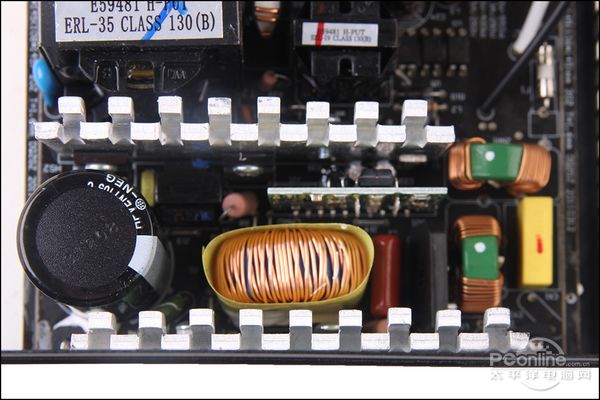

超频三 Q8青鸟版 低压滤波图

　　超频三Q8青鸟版电源采用主动PFC设计，主动式PFC电路由高频电感、开关管、电容以及控制芯片等电子元件几部分构成，提高了电能的利用效率，电源也通过了80plus白牌认证，说明超频三Q8青鸟版电源的转换效率有很好的保证。

[page]

●超频三 Q8青鸟版电源稳定性能测试

　　PConline评测室对于电源产品所采用的测试仪器是泰瑞达科技(香港)有限公司生产的TR-368多功能6合1电子负载仪。电子负载可以模拟真实环境中的负载（用电器）来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

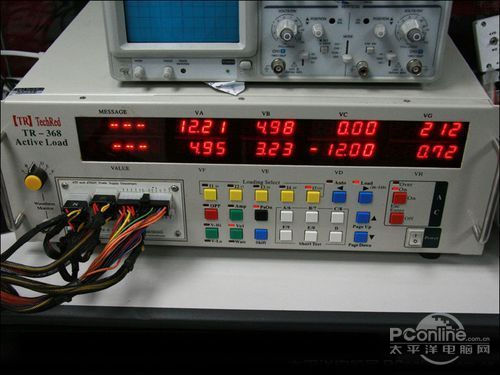

TR-368多功能6合1电子负载仪

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了六种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载和OPP过功率负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到了如下结果：：

　　总结：以上是超频三Q8青鸟版电源在通电测试中的测试数据。五路有效输出电路中，电压偏离值最大的是电源是+5V输出电路，其最大电压偏离值为6.2% , 而电源的+12V输出电路电压偏离值仅为2.0%，作为电源最为重要的输出电路来说，其输出偏差控制得还是不错的。而在电源实际使用中，运行风量则相当充足，电源转换率高，用户无需担心产品过热情况的发生。

PConline评测室总结：

　　超频三Q8青鸟版电源额定功率功率为450W，适合中高端平台。电源通过了80plus白牌认证，采用双管正激架构以及主动式PFC设计，电源转换效率表现出色，节能环保。并且支持100V～240V宽幅电压输入，配有保护芯片，防雷击防电压不稳定对内部硬件造成损害。超频三Q8青鸟版电源采用了独家的立体散热，5dB极致静音技术，利用正负压进风道大幅提高散热量，配上液压静音智能温控风扇，达到极致的静音效果。而且这款电源的背部走线支持性很好，对喜欢走背线的你又怎能错过呢？目前这款带电源的参考价为319元，总的来说性价比还是挺高的，有兴趣的用户不妨在选购的时候关注一下。
