双100%良心认证 九州风神DA500-M评测

　　【PConline 评测】九州风神上年表现相当惊艳，而最近，九州风神又推出了三款电源产品——分别是DA500-M，DQ750以及DN400，分别通过了美国80plus铜牌，金牌以及白牌认证。三个电源对应着三个机箱，分别是九州风神进入机箱跟电源领域的急先锋。这不仅预示着九州风神精湛的工艺技术，同时打响了九州风神全面进击机电领域的响亮一炮。 今天，九州风神电源三大战将之一——DA500-M代号极光终于来到了我们评测室。九州风神极光电源额定功率为500W，供能后颈非同一般，电源采用全台式电容，主动式PFC等优秀工艺技术，电源转换效率有保障，通过美国著名80plus铜牌认证。从这几点来看，九州风神极光电源的表现非常令人期待，下面让我们一起来详细了解一下这款电源吧。

●规格参数

●九州风神 DA500-M 外观赏析

九州风神 极光500M  图片  评测  论坛  报价

　　九州风神极光电源包装采用拉丝工艺以古金色为主题色，低调不掩高贵气息。包装上在显眼的地方标注了九州风神的双100%灵心认证的产品保证以及九州风神极光为骨灰级玩家贴心设计的三大功能特色。另外在下部印上了六大特色功能，而背部则有着非常详细的电源参数，供买家在购买时参阅。

九州风神极光电源 正面图

　　九州风神极光电源表面采用高科技环保静电喷粉工艺，表面有滑沙触感，质感一流，给人一种高贵的气息。可以看出九州风神产品在表面设计上是相当用心的，两款机箱矩阵跟盘古均采用了橡胶漆处理表面，以及打入电源领域的三款电源也均采用静电喷粉技术。无不体现出九州风神追求产品完美，全方位用心打造的制造理念。

九州风神极光电源 风扇图

　　九州风神散热器产品一直享誉不断，受广大消费者的追捧，在机电领域中有不小的知名度。自然这款太子出身的极光电源的散热风扇也不会令人失望。九州风神极光电源标配一个140mm的高品质台系风扇，紧密结合PWM温控技术，可根据平台的使用环境，在高负载时采用高效散热模式，自动调节转速，在低负载时采用静音散热模式，主动节能降噪，在提高了电能的利用效率的同时还保证了电源的散热。

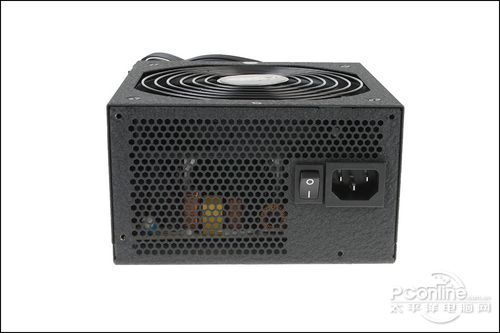

九州风神极光电源 进风口图

　　九州风神极光电源采用了蜂窝状网孔设计，有利于散热，能够保证风道畅顺和防止电磁辐射外泄。此外在AC插口下方还有一个控制通电的小开关，用户通过这个开关就可以控制整机的通电，成本不大但很实用，是目前诸多电源的主流设计模式。

九州风神极光电源 铭牌图

　　九州风神极光电源的铭牌详细地标上了电源的各项参数以及性能，从图中我们可以了解到电源的性能。九州风神极光电源的额定功率为500W，并且采用单路+12V设计，最高可以输出456W。唯一的不足是，九州风神极光的输入电压幅度为200-240V，在电压不稳定的地方，尤其是用电高峰期，很容易出现电压偏低的情况，在这种情况下会使到电源供电不稳定影响硬件的工作，但不必过于担心，九州风神极光设计有多重保护电路系统，提供过压，低电压，过功率以及短路保护，可以有效保护硬件安全。另外，九州风神极光电源还通过了80plus铜牌，CE，FCC，3C等认证，可以保证电源在使用时的安全。

九州风神极光电源 模组接口

　　九州风神极光电源采用了半模块化线材设计，这对于喜欢走背线的用户来说是一大喜讯，因为模块化线材使到用户走背线时能够更加自由，使到机箱内部更加清爽整洁。目前模块化有两种主要设计模式——全模块化跟半模块化，主要区别在于电源本身是否自带线材。但目前越来越多中端产品采用半模块化电源设计，主要原因在于对于一般用户来说主板跟CPU这两种线材必须用到，不设计成模块并不会造成太大的影响，还能有效节省成本。另外用户也不必担心线材长度方面的问题，九州风神极光电源CPU线材长达650mm，主板线材达500mm，直角走线也不在话下。

线材图

　　九州风神极光电源提供了充足的电源线材，一个主板接口（20+4pin）、一个CPU接口（4+4pin）、两个显卡接口（6+2Pin）、五个硬盘SATA接口，从这点来看，九州风神极光电源的接口还是蛮丰富的，可以满足大部分玩家的需求。

[page]

●九州风神 DA500-M 内部设计

九州风神极光电源 散热风扇

　　从图中可以看到九州风神极光电源散热风扇装有透明挡板，可以有效梳理散热风道，令到散热更加通畅，达到更加理想的散热效果。

九州风神极光电源 电源内部结构

　　从整体上来说这款电源的做工还是比较令人满意的，可以保证了电源有着较高的品质。

九州风神极光电源 一级EMI滤波

　　九州风神极光电源一级EMI滤波设计用料扎实，市电通过这里进行一级过滤，滤除电网中的高频杂波和同相干扰信号，有效减少了杂波对精细的内部硬件运行与寿命造成影响。

九州风神极光电源 二级EMI滤波

　　在经过市电的一级净化后，接下来会进入到二级滤波电路进行第二次电波过滤操作。九州风神极光电源在二级EMI滤波电路内包含着两级滤波电路元件组，一组是由一枚X电容搭配一枚绿色磁环线圈组成，而另外一组则由一对Y电容、一枚X电容以及一枚绿色磁环线圈组成，两级滤波电路元件共同对市电进行再次的过滤杂波及干扰信号的工作，可见用料也很充实。

九州风神极光电源 主电容

九州风神极光电源 主变压器

九州风神极光电源 低压滤波电路

　　九州风神极光电源采用全台式电容，质量过硬，有安全保障，另外变压器采用高规格型号变压器，输出稳定，安全性能好，使电源性能发挥更加出色。

九州风神极光电源 电源保护芯片

　　九州风神极光电源配有电路保护芯片，监控电路电流使用情况，提供过电压，低电压，过功率以及短路保护，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。

[page]

●九州风神 DA500-M 电源稳定性测试

　　PConline评测室对于电源产品所采用的测试仪器是泰瑞达科技(香港)有限公司生产的TR-368多功能6合1电子负载仪和GOS-620双轨迹示波器。电子负载可以模拟真实环境中的负载(用电器)来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

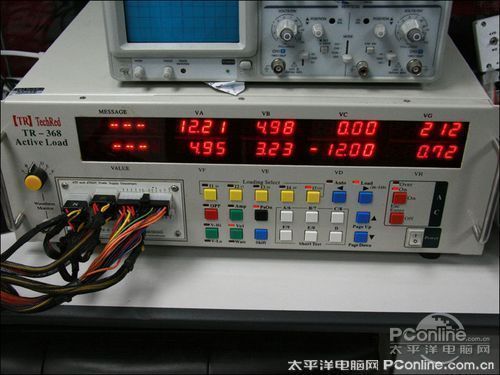

TR-368多功能6合1电子负载仪

　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

　　在本次测试中，笔者选择了六种不同的负载情况对电源进行了测试，分别是20%轻负载，40%负载、60%基本负载、80%、100%满负载和OPP过功率负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

通过测试，我们得到了如下结果：

　　以上是九州风神极光电源在通电测试中的测试数据。五路有效输出电路中，电压偏离值最大的是电源是+5V输出电路，其最大电压偏离值为8.0% , 而电源的+12V输出电路电压偏离值仅为0.92%，作为电源最为重要的输出电路来说，其输出偏差控制得还是不错的。而在电源实际使用中，运行风量则相当充足，用户无需担心产品过热情况的发生。

PConline测评室总结：

　　九州风神极光电源额定功率为500W，完全可以应付一些中高端平台，适合于广大游戏玩家选购。电源通过80plus铜牌认证，采用主动式PFC设计，保障电源达到高效能的转换效率。半模组块线材设计，定制化模组接口，以及经过优化的线材长度，使到用户能够享受非同一般的走线体验，尽享DIY的奇妙乐趣。在散热方面，搭配台式PWM温控技术的140mm强力风扇，自动按当前负载环境调节风扇转速，主动节能降噪。另外在电源保护方面也变现出众，为电源的安全使用提供了保障。电源支持Intel和AMD全系列台式多核CPU，以及多重安全保护功能，令人眼前一亮。目前这款电源的报价仅为369RMB，有很高的性价比，有兴趣的用户可以在选购的时候关注一下这款电源。
