这么长又那么短!解读蓝宝石R9 380黑钻

时间: 2016-04-26 15:35 来源:3dmgame.com 编辑:夕阳月下

  首先,在进入正文之前,我们认为有必要先向大家解释一下这个标题,何谓:“这么长又那么短?”,其实这个标题想表达的意思是这款显卡的PCB很短,但散热器很长,于是便有了这么长又那么短这一说。

  新时代的审美观带动了IT产品往更轻更薄的方向发展,超极本、手机、微单的盛行就是体现。这种风潮也带到IT产品中,R9 NANO就是代表性的显卡,体现了什么叫小人物大作为。不过并非有所短小的产品都适用,对于居住在“火炉”级城市并注重散热效果的玩家来说,他们宁愿用长度来换取散热效果。最近,蓝宝石推出了旗下R9 380黑钻的新面孔,三风扇设计在黑钻显卡中首次展现。表现如何?下面让我们一起来解读!

这么长又那么短!解读蓝宝石R9 380黑钻

蓝宝石 R9 380 4G D5 黑钻版 OC参考价:读取中...图片 点评 报价参数概览

一、长与短的博弈:不只是多加个风扇而已

蓝宝石 R9 380 4G 黑钻

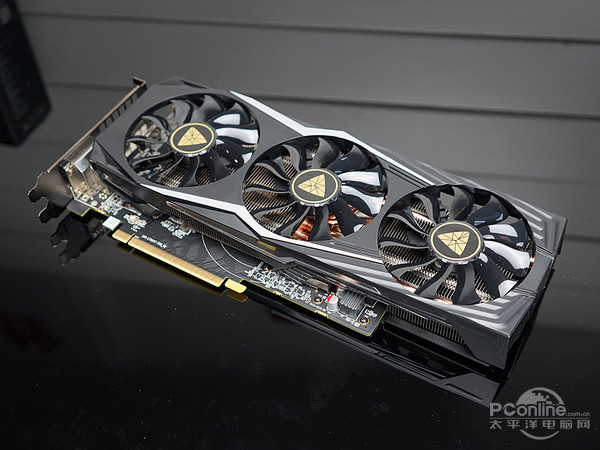

  为了注重散热效果,蓝宝石 R9 380 4G 黑钻显卡采用了散热器比PCB更长的设计布局。这样做的好处就是将主动散热的面积增大,尤其是散热器外侧无对应PCB部分,可以将鳍片上的热量更快地排到空气中。

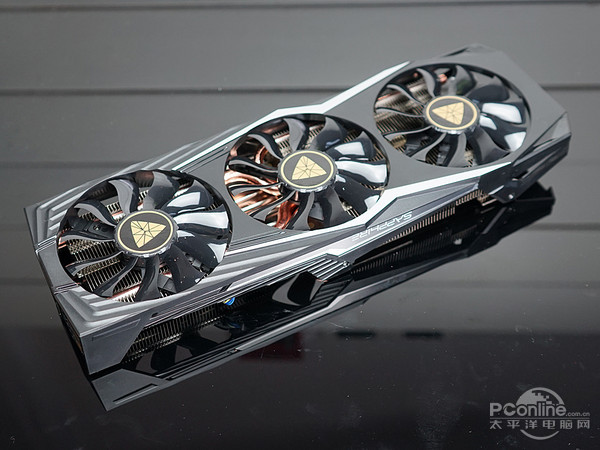

  说回蓝宝石 R9 380 4G 黑钻显卡的外观,修长的设计,纤薄的观感符合了现代的审美,加上主黑色的色调,有一种刀锋的感觉。

蓝宝石 R9 380 4G 黑钻

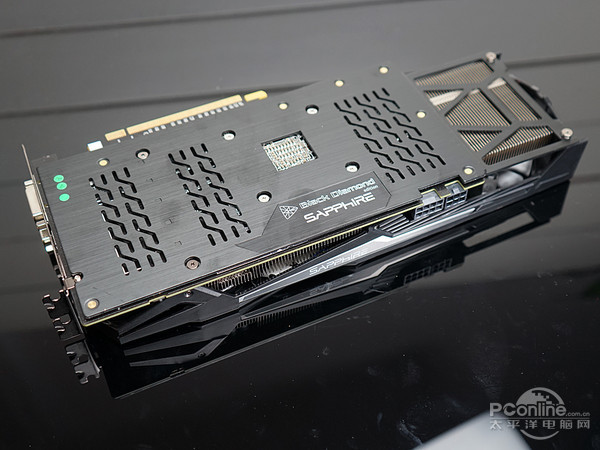

显卡背部

  从背面可以看到外凸的散热器部分,并进行了金属架的保护,避免整体弯曲。PCB背部增加了金属板的散热,同时起到保护防止变形的作用。

蓝宝石 R9 380 4G 黑钻
显示输出

  侧面的输出接口布局方面,两个DVI适合主流显示器的使用,支持主流的1080P分辨率;HDMI、DisplayPort接口适合高规格的显示输出,包括4K分辨率等。并且显卡支持宽域技术,支持单卡四屏输出。

蓝宝石 R9 380 4G 黑钻
辅助供电

  显卡内置了1个6pin以及1个8pin辅助供电,这样一来显卡的TDP达到了300W。此时我们建议选用500W额定的电源来装机,现在500W额定的认证电源仅需200元左右,性价比较高。

蓝宝R9 380黑钻

  为了切题,我们特意丈量了一下蓝宝R9 380 4G黑钻的实际长度,可以看到,整张卡长度在30.2cm左右,这在市售三风扇显卡中算是最长的那一批了。

蓝宝R9 380黑钻

  再看显卡的PCB长度,仅为22.7cm左右,用这么短又那么长来概括它实在精辟。

蓝宝R9 380黑钻

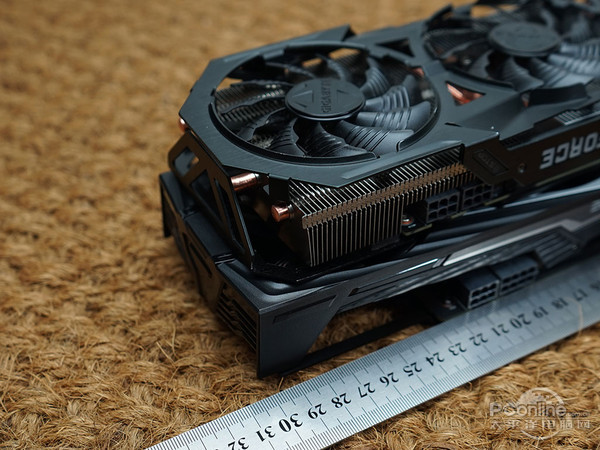

  为了让大家有更直观的了解,我们找来了一片常规的三风扇GTX960来进行比较,可以看到蓝宝R9 380黑钻的散热器还要长那么一丢丢,约摸2cm左右。好了,下面来看规格。



显卡规格说明:

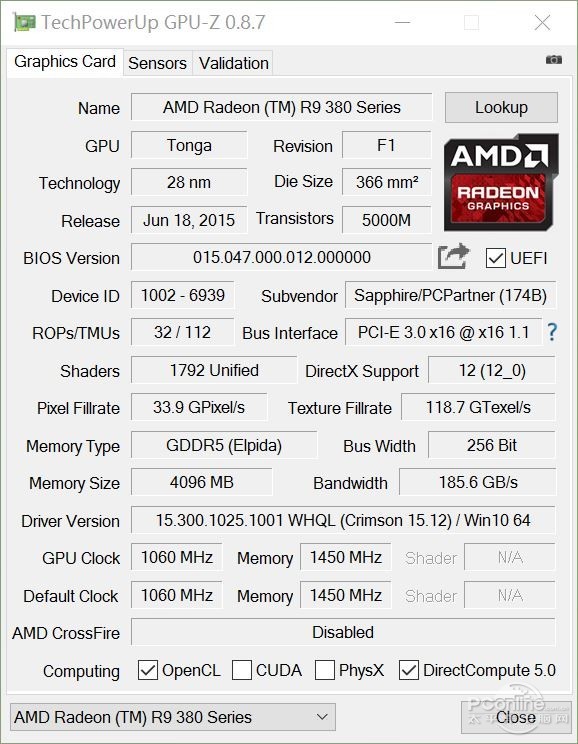

GPU-Z
GPU-Z截图

蓝宝 R9 380 4G 黑钻 参数规格对比
显卡 R9 380 蓝宝石 R9 380 4G 黑钻
架构 Antigua Antigua
制作工艺 28纳米 28纳米
流处理器 1792 1792
纹理单元 112 112
光栅单元 32 32
显存容量
2/4GB GDDR5

4GB GDDR5

显存位宽

256bit

256bit

核心频率 970MHz 1060MHz
显存频率 5500MHz 5800MHz
辅助供电 6pin+6pin 8pin+6pin

  规格说明:蓝宝石 R9 380 4G 黑钻的亮点不少,核心频率、显存频率、显存容量都比公版的规格提升了一个档次,性能让人期待。目前这款显卡的媒体报价是1799元,算是市面上最贵的R9 380了!



[page]

二、Tri-X三风扇设计,散热升级,助力高频

蓝宝石 R9 380 4G 黑钻
三风扇散热

  显卡拆解比较简单,我们可以轻易地分离风扇、背板以及PCB。使用了Tri-X三风扇散热设计,更具质感的导风罩及黑化叶片进一步提升整体美观度。周身流线型塑料外壳包裹,具备良好的导风作用。

蓝宝石 R9 380 4G 黑钻

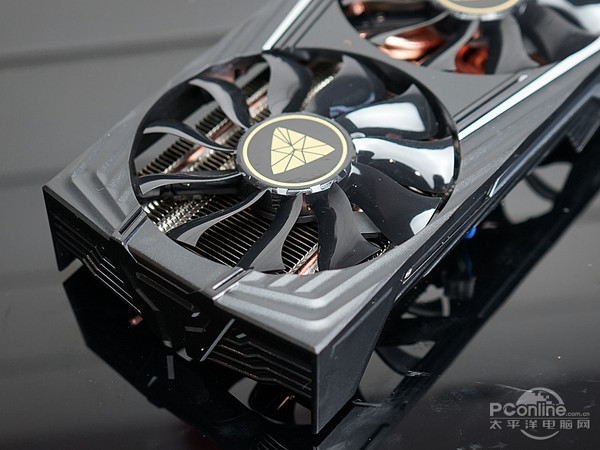

散热风扇细节

  扇叶数量不少,独特的设计能够带来更宽广角度的风流,对提升散热效果有一定帮助。

蓝宝石 R9 380 4G 黑钻

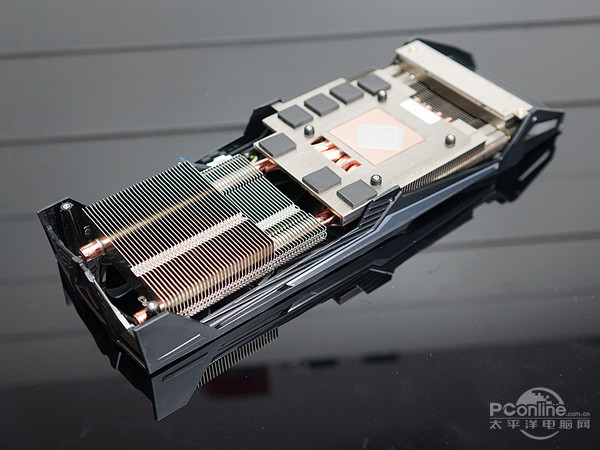

散热器内部

  翻转散热器,我们可以看到整齐有致的散热鳍片以及底座布局。四条纯铜热导管连接显卡散热器两端的散热鳍片,并通过三风扇的大风量排出。纯铜底座带来了清凉的感受,同时显存垫片紧贴显存颗粒,很好的兼顾了PCB散热。

蓝宝石 R9 380 4G 黑钻

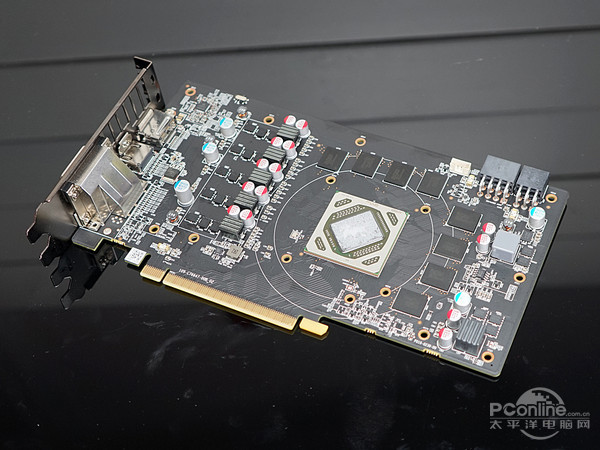

显卡PCB,短了不少

  PCB的尺寸明显比散热器小多了,有着一种明显的蓝宝石非公版显卡风格。精细用料,加上PCB板的划线,相得益彰。

蓝宝石 R9 380 4G 黑钻
PCB背部

  背部布局了一定数量的电子元件,不过总感觉数量不够充足,不够过瘾。

蓝宝石 R9 380 4G 黑钻
供电细节

  供电方面,采用了5+2相的设计方案,每相供电都配备了两颗日系固态电容,八爪鱼MOS,用料上乘。

蓝宝石 R9 380 4G 黑钻

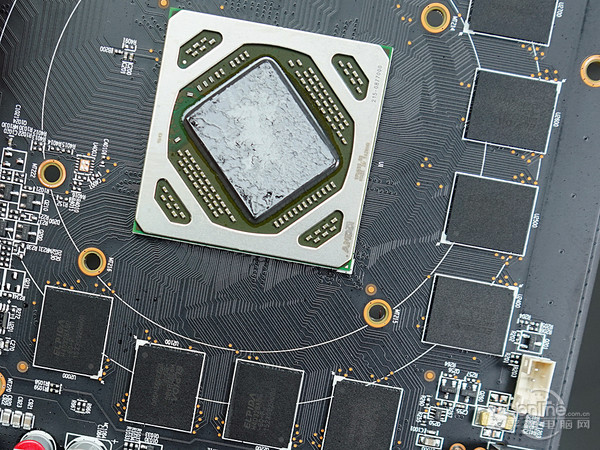

GPU与显存

  显卡搭载了一颗Antigua GPU,拥有1792个流处理器、112个纹理单元和32个光栅单元,频率1060MHz,显存是尔必达的256bit 4GB GDDR5,频率为5800MHz。

[page]

三、显卡理论测试

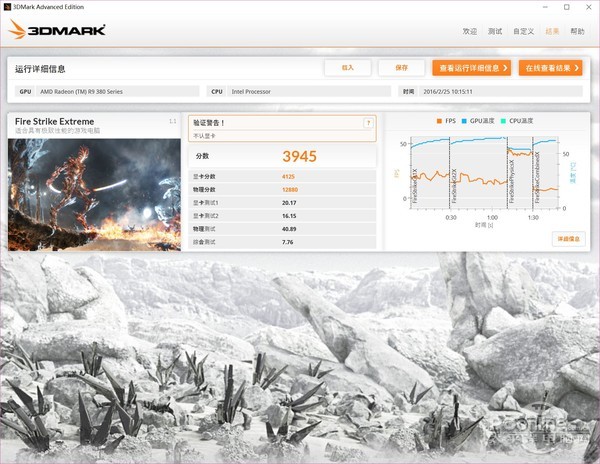

3DMark理论测试

3D

显卡评测

  测试小结:蓝宝石 R9 380 4G 黑钻在3DMark的基准跑分中排在R9 380X以及R9 380之间,高频率的优势下成绩领先公版版本不少,同时分数也大幅度领先GTX960 4GB。以上是基准测试成绩,实际游戏测试结果如何呢?



游戏实际测试

游戏

显卡评测

  测试小结:我们选择了六款最新的游戏大作进行测试,并使用GTX960 4GB版本进行对比。蓝宝石 R9 380 4G 黑钻的整体测试成绩比GTX 960 4GB更好,游戏性能更加出色。

[page]

四、平台功耗测试

显卡功耗测试

  为了更加贴近玩家日常应用中的真实场景,我们将采用三种方式来对平台功耗测量,分别是Furmark拷机、游戏拷机以及网页浏览状态下。需要注意的是,R9 390/R9 390X并没有公版卡,所以我们不加入前者的功耗温度测试以及后者的温度测试。

显卡评测

显卡评测

显卡评测

  测试结果:功耗测试中,蓝宝石 R9 380 4G 黑钻的满载平台功耗不到300W,实际功耗控制效果不错,毕竟沿用了AMD目前最新的Tonga架构。 当然,相比Bug一般的Maxwell,蓝宝石 R9 380 4G 黑钻还是比不上。

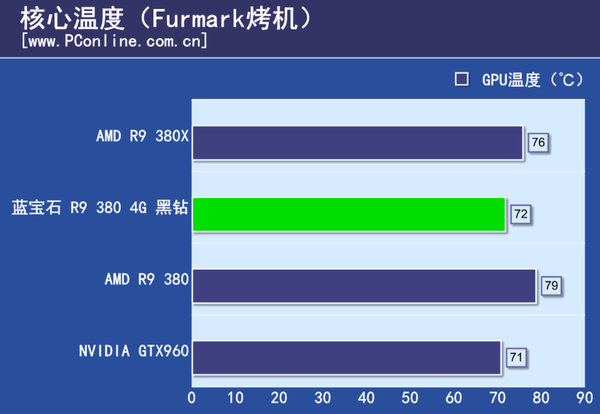

显卡温度测试

显卡功耗测试

显卡评测

  测试小结:温度方面,蓝宝石 R9 380 4G 黑钻满载温度为72摄氏度,比起公版的测试温度控制得更好。相信到夏天,玩家不需要担心显卡的散热问题。

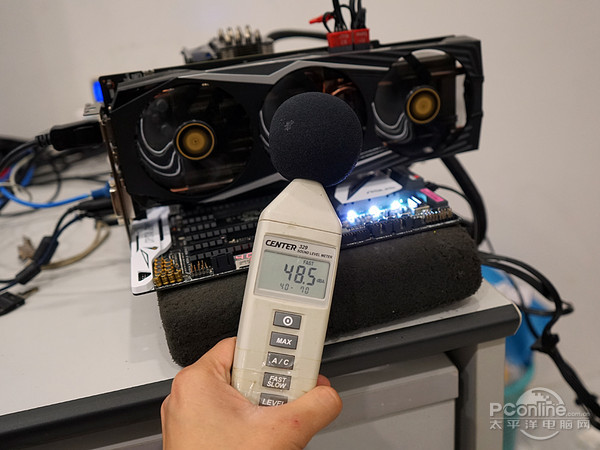

显卡噪音测试

蓝宝石 R9 380 4G 黑钻

  测试小结:蓝宝石 R9 380 4G 黑钻显卡噪音值48.5分贝,在显卡满载环境运行时的风扇噪音不明显,不会打扰你的好心情。

注:0-20分贝 很静、几乎感觉不到;20-40分贝 安静、犹如轻声絮语;40-60分贝 一般、普通室内谈话;60-70分贝 吵闹;70-90分贝 很吵。

[page]

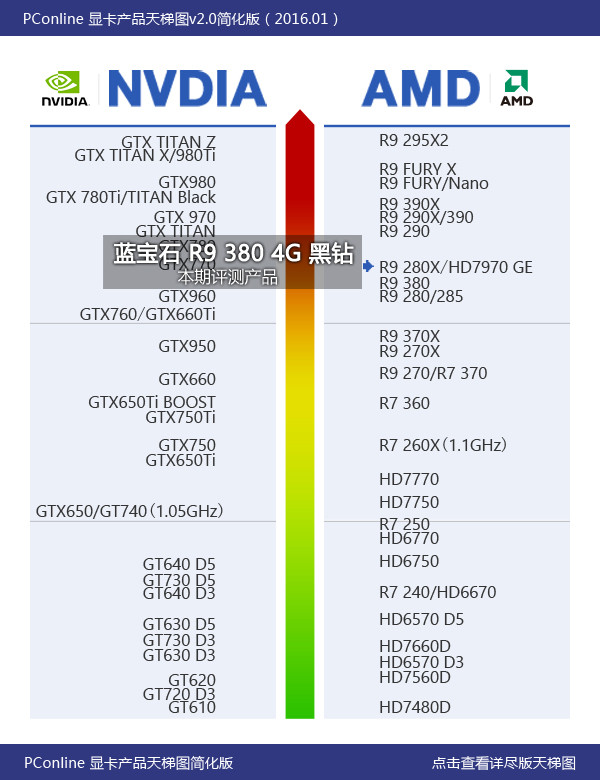

五、测试显卡的天梯指引位置如下:

 显卡评测

  PConline显卡天梯图说明:蓝宝石 R9 380 4G 黑钻无论是整体设计以及频率规格都比公版有着很大的进步,所以它在显卡天体中如上的位置。



PConline总结:

蓝宝石 R9 380 4G 黑钻
蓝宝石 R9 380 4G 黑钻

  作为2015年黑钻版的改进,蓝宝石 R9 380 4G 黑钻带来了新气象。增添了额外一个散热风扇,带来了修长的显卡外形以及不俗的散热效率,整体散热测试让人满意。更让人惊奇的是它不到50分贝的满载噪音值,让你享受游戏不烦恼。性能方面,1060/5800MHz的规格、4GB容量显存,保证了性能超越公版一个档次,带来更优越的体验效果。目前,蓝宝石 R9 380 4G 黑钻媒体报价为1799元,算是市面上最贵的R9 380显卡了,后续售价应该还会有所下调,总的来说,有点贵,购买需要一定信仰。

蓝宝石 R9 380 4G 黑钻 优缺点点评
优点 缺点

1、增强散热效能
2、超公版规格
3、风扇运行十分安静

1、显卡长,装不下小机箱

[page]

附加说明:测试平台

硬件平台
CPU     Intel i7-6700K
主板     华硕 Z170-DELUXE
内存     宇瞻 BLADE 4Gx2 DDR4-2133内存(15-15-15-36)
硬盘     浦科特 M6V 512GB
电源     振华 冰山金蝶 1300W
显卡
 蓝宝石 R9 380 4G 黑钻(1060/5800MHz)
 AMD R9 380(970/5500MHz)
 AMD R9 380X(1040/6000MHz)
 NVIDIA GTX960 4GB(1127/7012MHz)
软件平台
操作系统     Windows 10 Pro 64bit
显卡驱动     NVIDIA GeForce 361.91/AMD Crimson Edition 15.30

  平台说明:测试平台方面依旧是消费级平台Z170+6700K的顶配,本次测试一共选用了3块其他显卡进行对比测试,分别为AMD R9 380、AMD R9 380X、NVIDIA GTX960 4GB,驱动方面为AMD Crimson Edition 15.30以及NVIDIA ForceWare 361.91 WHQL。



游戏详细设置一览
