创新可拆散热器！索泰GTX760霹雳HA评测

　　电脑长期使用带来的灰尘基本是不可避免的，而灰尘也会对CPU和显卡等设备的散热造成影响，所以定时清灰对于电脑的寿命也是有很大的好处的。越来越多的显卡厂商也关注到这个问题，纷纷推出了各种易拆洗的结构，索泰也不甘落后推出了GTX760霹雳HA，我们今天就对它评测一下。

索泰GTX760霹雳HA简介：

索泰 GTX760-4GD5 霹雳版 HA  图片  评测  论坛  报价  网购实价

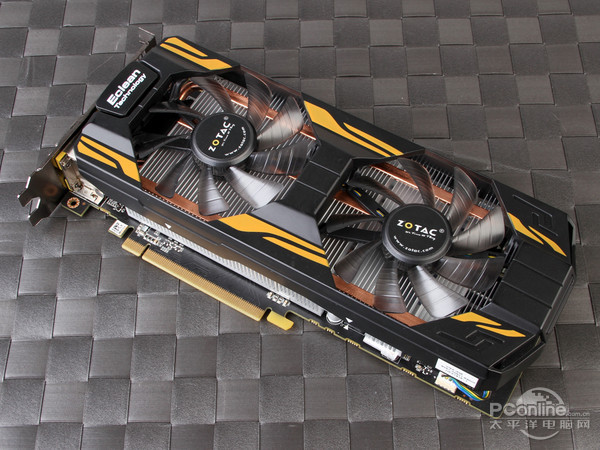

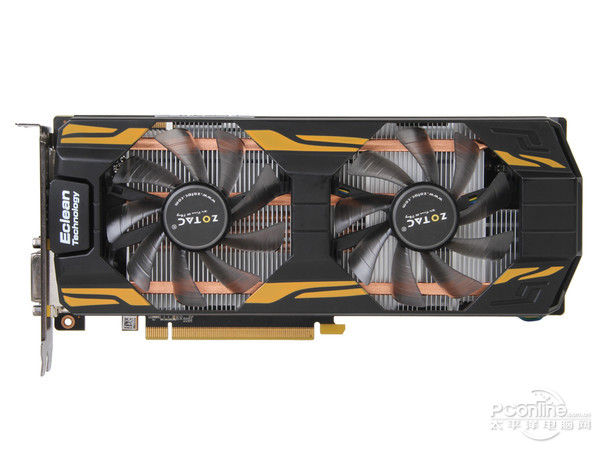

　　索泰GTX760霹雳HA外观上采用了索泰一贯的橙+黑的配色，而且橙色的装饰的形状贯穿整张显卡正面，给人一种类似闪电的感觉，两个大直径的散热风扇看上去也十分养眼。

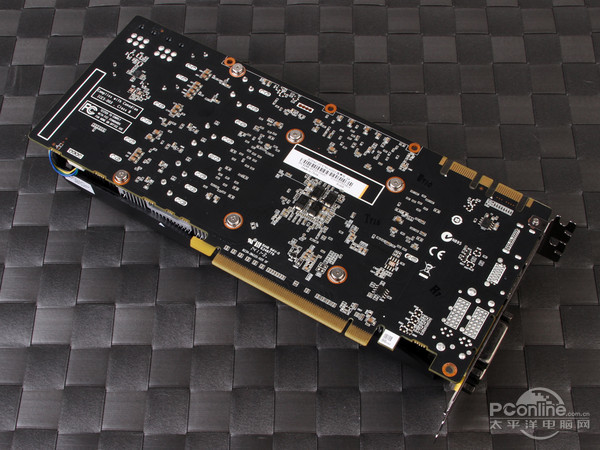

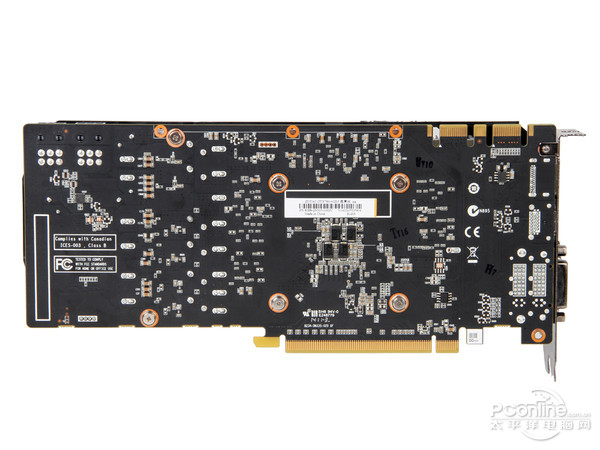

　　显卡的背面十分的干净整洁，电子元件不算多，但是排布非常整齐，给人一种简洁的印象。

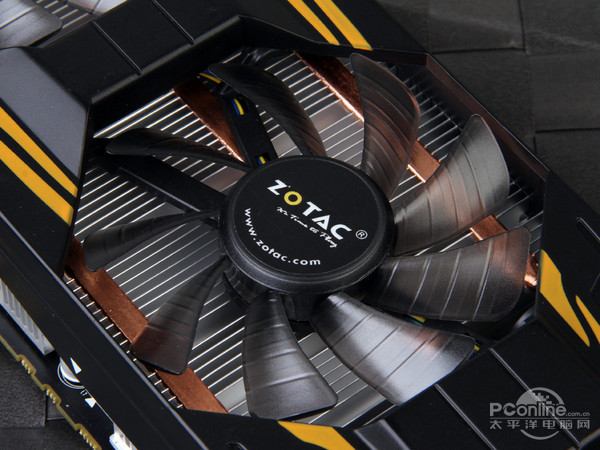

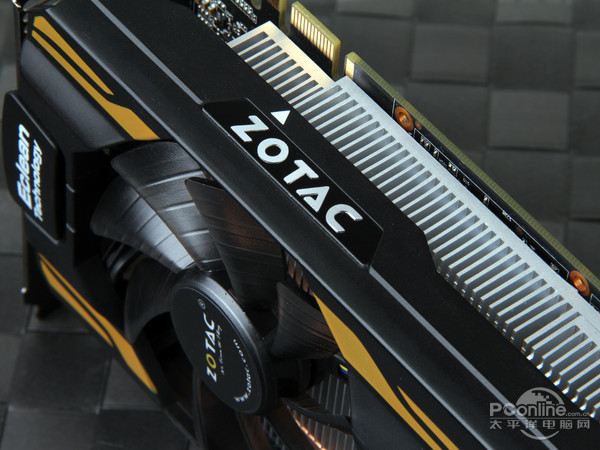

　　散热风扇采用了灰色的半透明塑料材质，而且扇叶上还有纹路，配合索泰logo的贴纸十分好看。

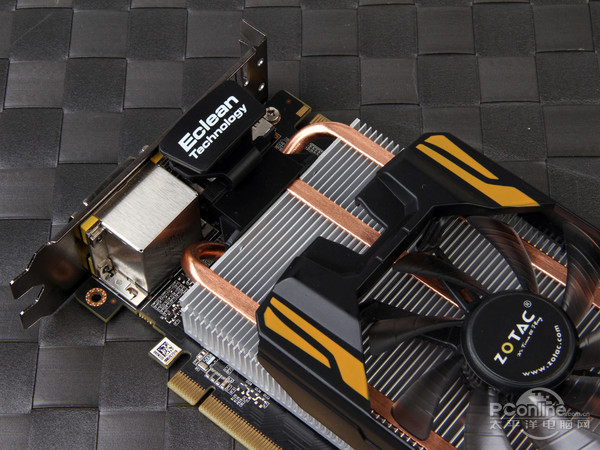

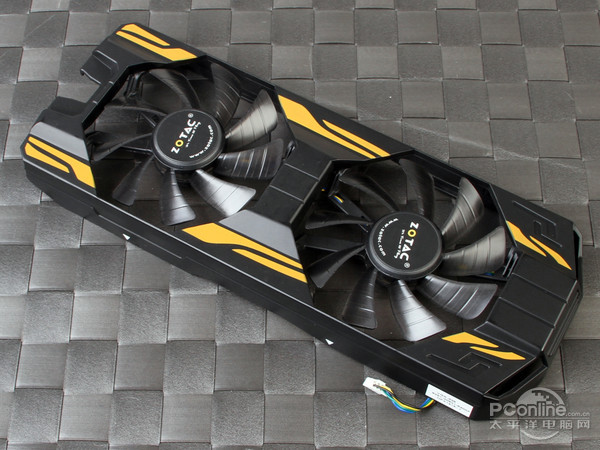

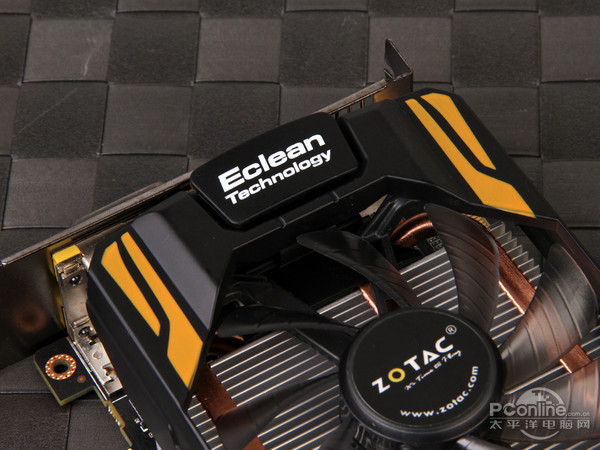

　　显卡散热器的头部设有Eclean技术的卡扣，只需要按下这个卡扣和拔掉风扇电源的插线，就能够将散热器的风扇部分直接取下，清理起来十分方便。

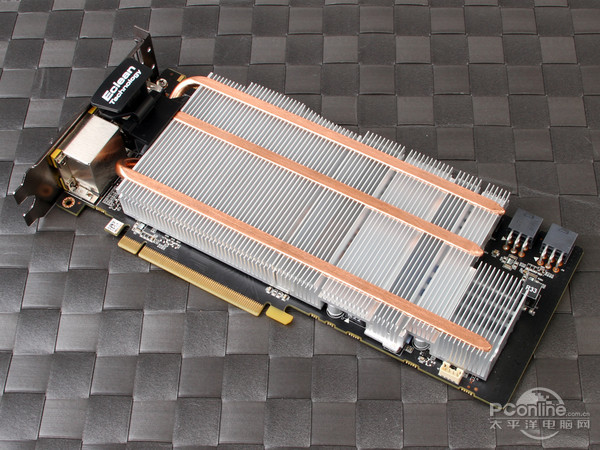

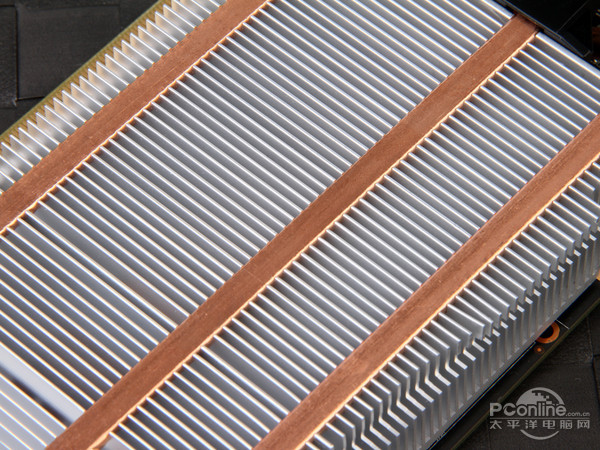

　　易清洁的功能使散热器本身的结构也十分特殊，采用了极其少见的挤压成型铝翅片散热器+散热管的设计，拆下风扇之后可以看到热管与铝翅片的结合十分紧密。

　　透过散热器的侧面可以看到密度很高的铝翅片结构，提供的大热交换面积能提高散热能力。

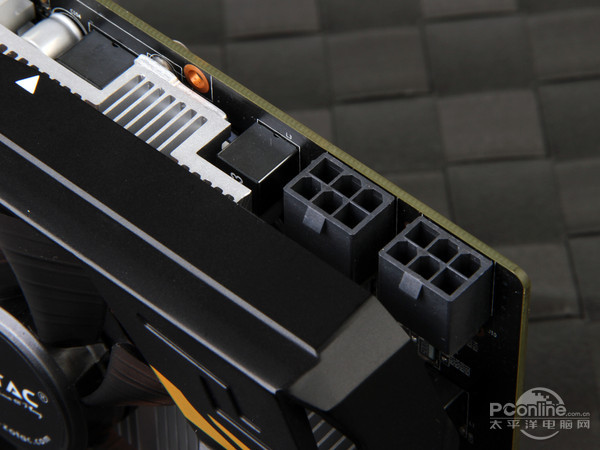

　　显卡的尾部设置有6+6pin规格的辅助供电接口，与公版规格保持一致,能提供150W的额外供电能力。

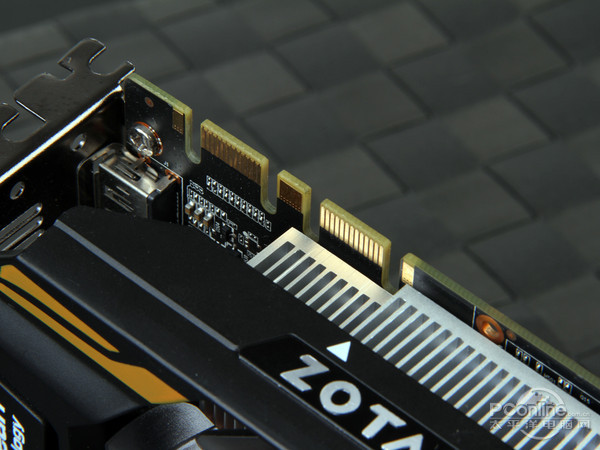

　　靠近显卡的头部地方按照惯例设置有两个SLI接口，能最多实现4卡SLI。

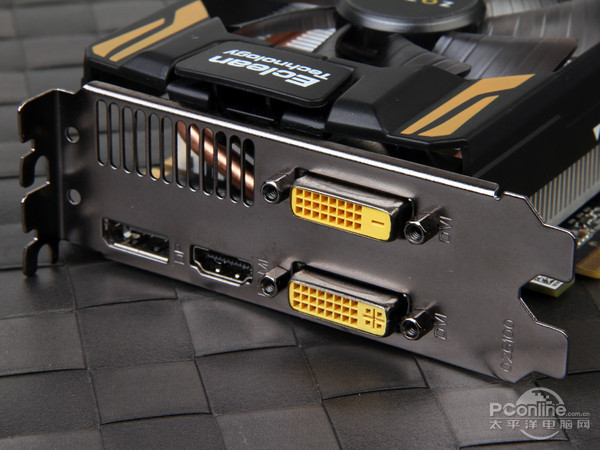

　　最后我们再来看看接口部分，依旧是最常见的双DVI+HDMI+DP口的规格，在保证兼容显示器的同时也能满足少部分用户的多屏使用需求。

索泰GTX760霹雳HA规格介绍：

　　规格说明：与公版GTX760相比，索泰GTX760霹雳HA的差异主要在核心频率和显存容量上面，在大分辨率下的游戏体验相比公版应该有更好的体验。

[page]

索泰GTX760霹雳HA拆解赏析：

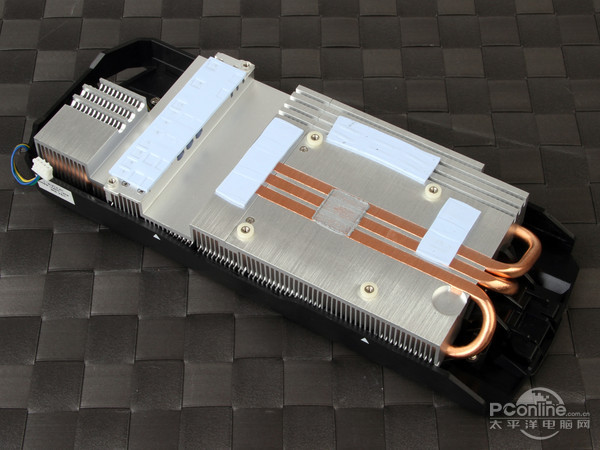

　　拆下散热器之后可以看到三根热管横穿整个底座的布置方式，同时在供电部分的MOS，显存部分还专门设置了导热硅胶来进行散热。

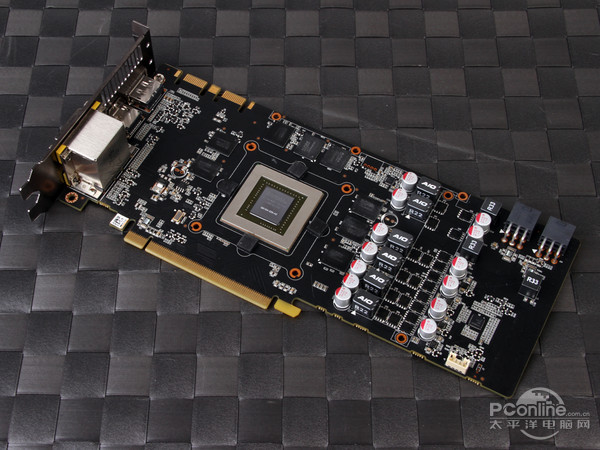

　　PCB的长度还是比较豪华的，整体布局方面采用的是最传统的方式，核心和显存占据显卡中段，而供电部分则占据显卡的尾部。

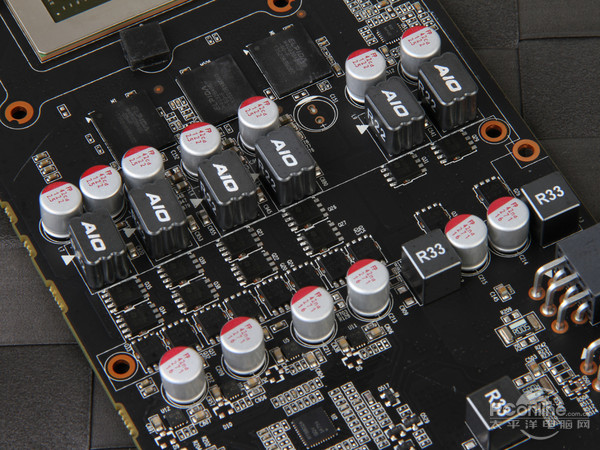

　　供电部分整体采用了4+2相的供电规格，其中4相为核心供电，而且配备了两上两下的MOS设计，电容的配置也和一般的显卡有所不同。

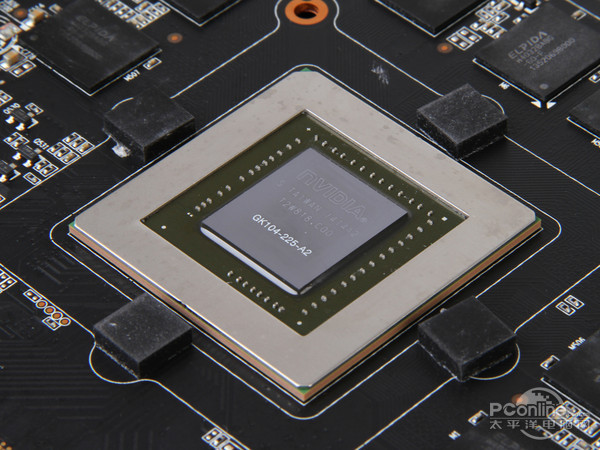

　　核心的代号为GK104-225-A2，因为采用的是一体化的铝制散热器，除了核心周边一圈的金属边框进行保护，还在核心四周设置了四小块硬泡沫进行保护支撑。

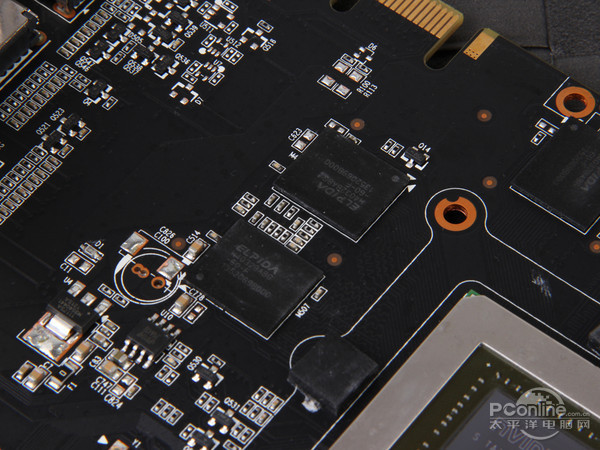

　　显存颗粒方面采用的是来自尔必达的GDDR5颗粒，总共8颗组成256bit+4GB的规格。

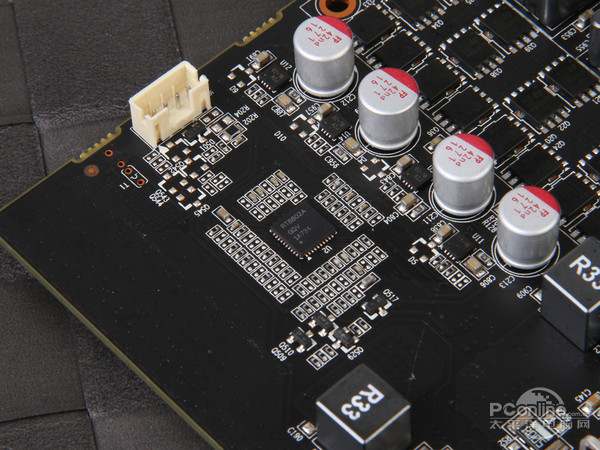

　　供电部分采用的PWM芯片型号为RT8802A，应该能为显卡提供数字化的供电解决方案。

[page]

测试平台说明：

　　测试平台说明：在测试平台方面我们选用了消费级高端平台4770K+Z97，确保在测试的过程中不会造成数据瓶颈的情况发生，在性能方面我们主要和公版GTX760进行对比。

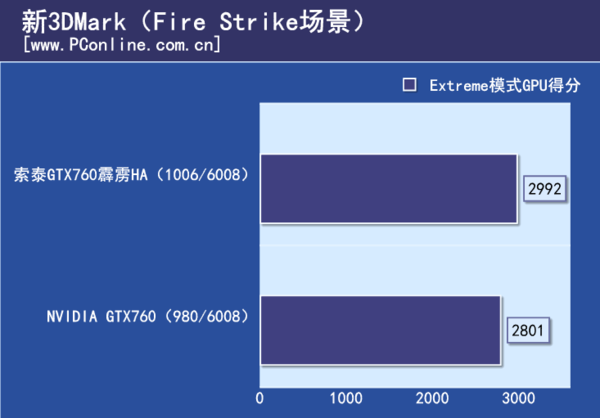

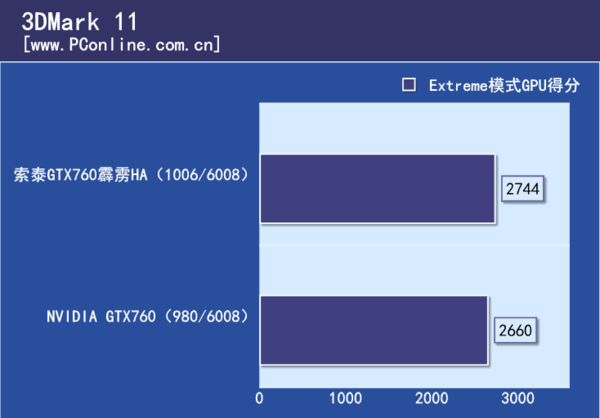

3DMark理论测试：

　　测试小结：在理论测试中没有什么意料之外的结果，得益于更高的核心频率，索泰GTX760霹雳HA在两个测试中都略微超越了公版，但是幅度都不大，游戏测试中又如何呢？



扩展阅读：3D理论测试设置

测试软件 设置
软件	设置
《新3DMark》	Fire Strike场景 Extreme模式
《3DMark 11 V1.02》	Extreme

[page]

游戏测试：

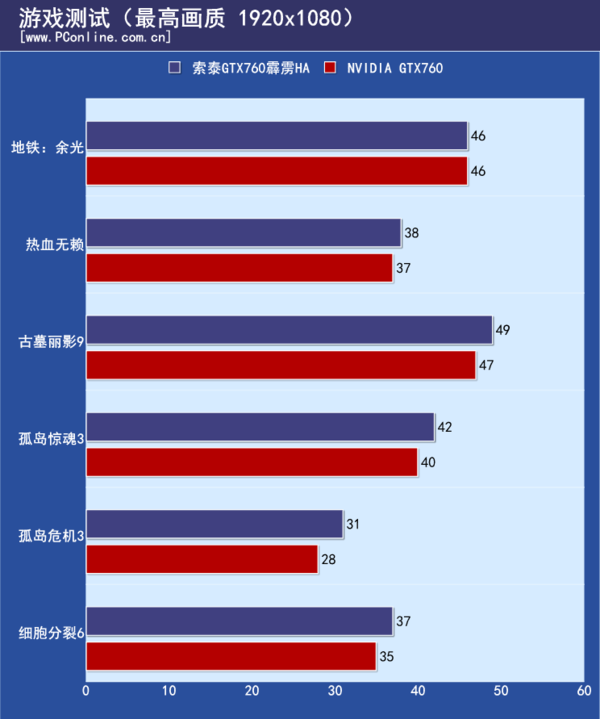

　　游戏测试中，我们测试以下几款热门的游戏：《孤岛危机3》、《细胞分裂6》、《地铁：余光》、《孤岛惊魂3》、《热血无赖》、《古墓丽影9》等，让我们来看看理论测试中的成绩是否能延续到游戏测试中。

　　测试小结：游戏测试中索泰GTX760霹雳HA和公版的差距都很小，很多都可以看作测试中的误差，整体游戏表现与公版一样。

1080p分辨率下 所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《孤岛危机3》	最高画质，1920x1080	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。
《热血无赖》	最高画质， 高抗锯齿，1920x1080	自带Benchmark
《细胞分裂6》	最高画质，4MSAA，关闭物理加速，1920x1080	Frps软件采集，单人战役-飞机跑道关卡开始的即时演算动画，约35秒
《古墓丽影9》	最高画质，1920x1080	游戏自带基准测试
《地铁：最后的曙光》	High画质+AF4X	自带Benchmark
《孤岛惊魂3》	DX11，最高画质	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地

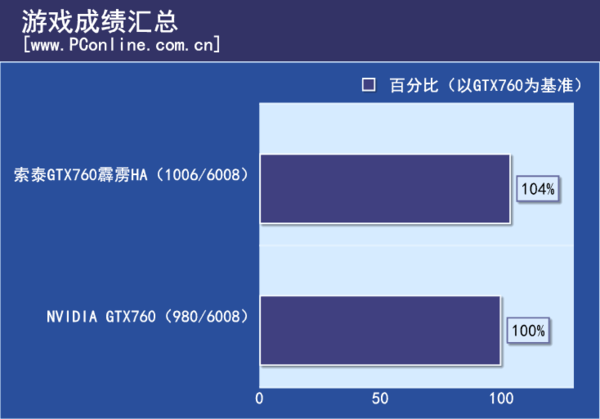

游戏测试成绩汇总：

　　计算小结：2-3帧的游戏差距经过加权计算只有4%的提升，毕竟频率的提升并不能100%转化为游戏性能吗，但是横扫单机游戏最高配置是没有疑问的了。

[page]

功耗、温度、噪音、超频：完整超越公版

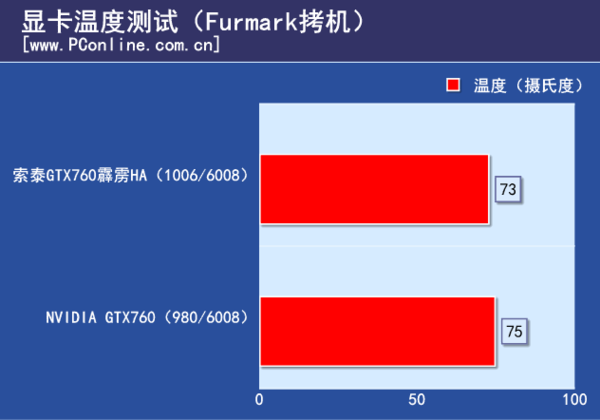

●温度测试：

　　温度测试中，我们保持显卡长时间负载，使用Furmark拷机是个不错的选择。

　　FurMark是一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，属于满载压力测试。连续烤机10分钟后，记录显卡温度。

　　测试小结：因为散热器的结构采用了铝挤压结构的翅片，而不是普通的鳍片结构，热交换面积还是有一定的损失，但是散热效果基本与公版保持同一水平，属于可以接受的哦范围。

●游戏功耗测试：

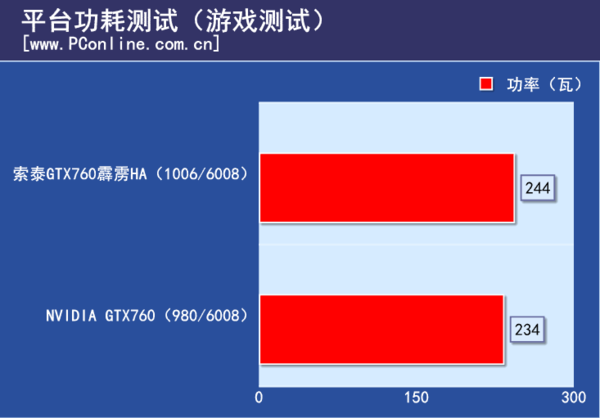

　　由于许多网友提出用Furmark测试功耗并不能反应实际应用中的功耗，所以我们将改用游戏功耗的方法进行测试。具体方法为进行“孤岛惊魂3”游戏测试的同时记录功耗。

　　测试小结：因为频率略高，索泰GTX760霹雳HA的功耗也略高与公版，但是幅度仅有10W。

●噪音测试：

　　在噪音测试中，在运行Furmark十分钟温度稳定后，用噪音测试器来读取分贝数值。

　　测试小结：负载测试中的索泰GTX760霹雳HA的噪音大小为60.5分贝，对于GTX760来说算是一个比较一般的成绩，但是考虑到散热器本地的劣势，还是值得肯定的。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

超频测试3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
《孤岛惊魂3》	猎杀野猪及采集三色药草后移动到下一个海盗营地场地过程中的功耗
噪音计	环境噪音：44分贝

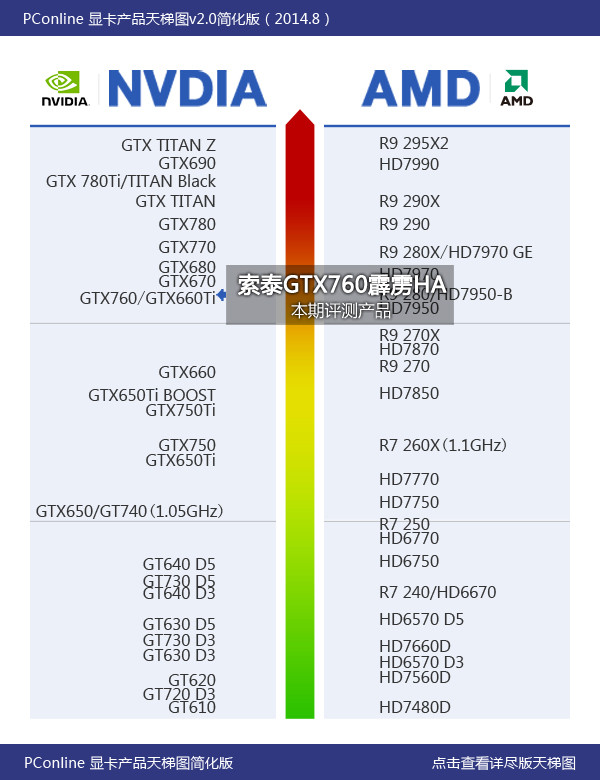

PConline显卡天梯图说明：索泰GTX760霹雳HA在性能上可以说是与公版完全一致，所以天梯图上的定位也与公版重合。

PConline评测室总结：

　　其实显卡产品的性能并不能代表一切，许多小的方面的设计同样会影响到用户的真实体验，像索泰这种在散热器上花费心机的做法其实也是为了用户考虑，毕竟显卡用的不止一两年，如果灰尘积多了影响正常使用那就麻烦了。对这款产品有兴趣的朋友可以关注一下。
