显卡中的小钢炮！微星270X MINI-ITX评测

　　随着目前消费者越来越重视电脑的小型化，ITX平台的关注度也日益高涨。对于这样尺寸的主机来说，普通显卡尺寸小的性能弱，尺寸大的又装不进去。但是有的厂商贴心的为我们开发了专门用于的ITX平台的高性能独显，今天就让我们来对这张微星R9 270X MINI-ITX评测。

　　R9 270X作为目前AMD显卡产品线中的中端产品，性能足够应付主流游戏在全高清分辨率下的性能需求，但是无论是公版还是非公版的尺寸与ITX的要求还是有一定的差距，那么微星R9 270X MINI-ITX究竟有什么不同呢？让我们进一步评测一下。

微星R9 270X MINI-ITX简介：

微星 R9 270X Gaming ITX  图片  评测  论坛  报价  网购实价

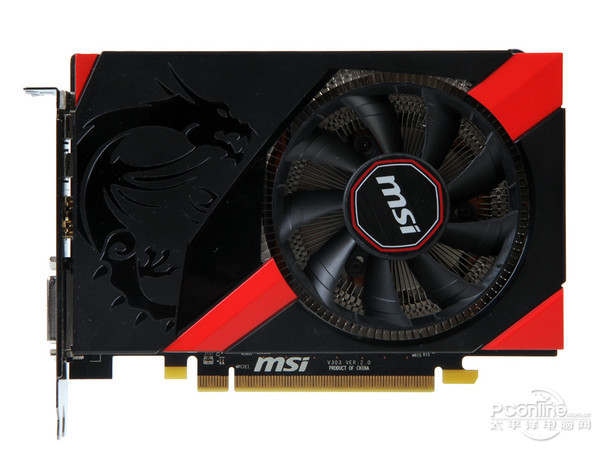

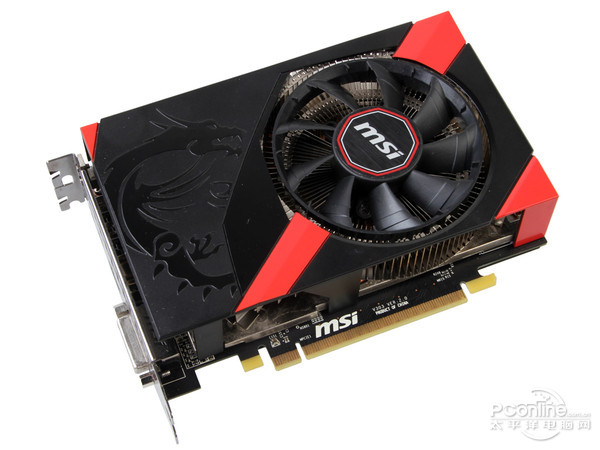

　　拿到显卡的第一时间，小编也很难将这样的小身板与R9 270X联系起来。外观方面也让人眼前一亮，采用了Gaming系列的红黑配色，并且显卡的头部设计了一条龙，显得十分霸气。与此同时，风扇的设计也与普通型号的有所不同。

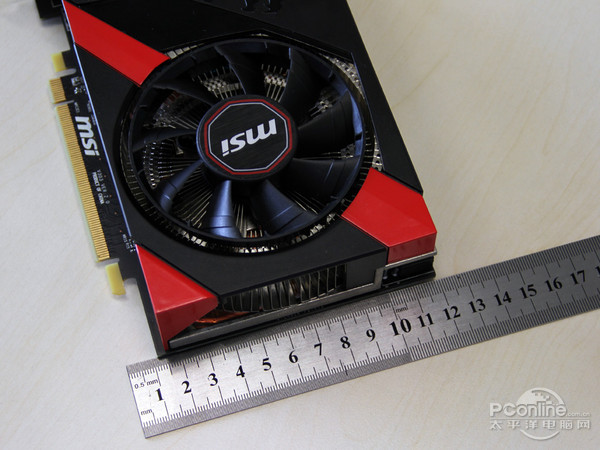

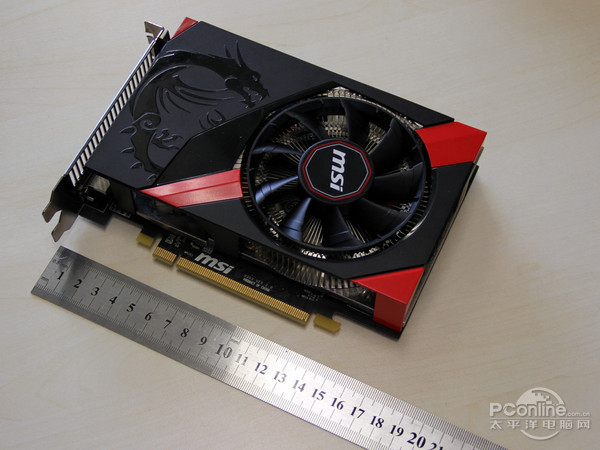

　　这张显卡的尺寸是它最重要的特色，整体的长度只有17cm多一点，与ITX主板的长宽一致，也就是说如果机箱放的下一张ITX主板就肯定能满足这张显卡的长度。显卡的高度略超过普通显卡，达到了12cm，考虑到这个高度与CPU散热器相比不算太高，所以对机箱的兼容性也不会弱到哪里去。

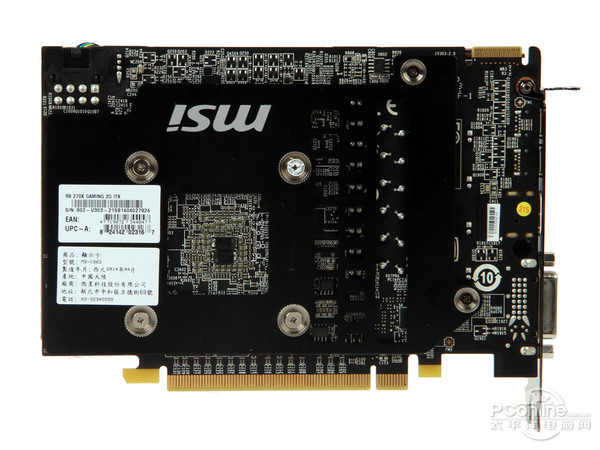

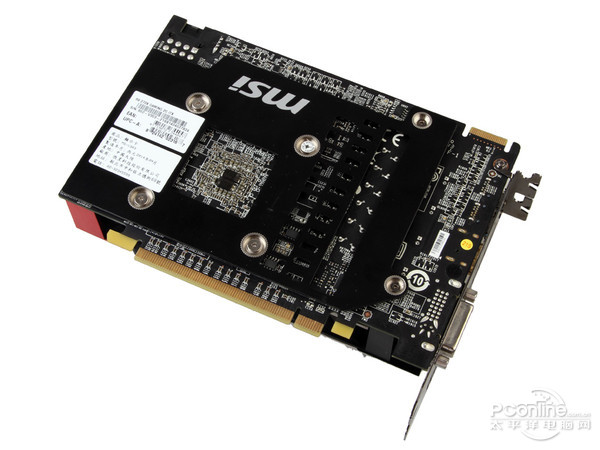

　　虽然尺寸很小，但是显卡的背部仍然设置有金属背板，并且在上面开了很多散热孔辅助散热，相信长期使用中的显卡弯曲问题也不会出现。

　　显卡散热器的整体设计为开放式，空气经风扇吹入鳍片后能从散热器的各个位置流出，更加快速的将热量带走。

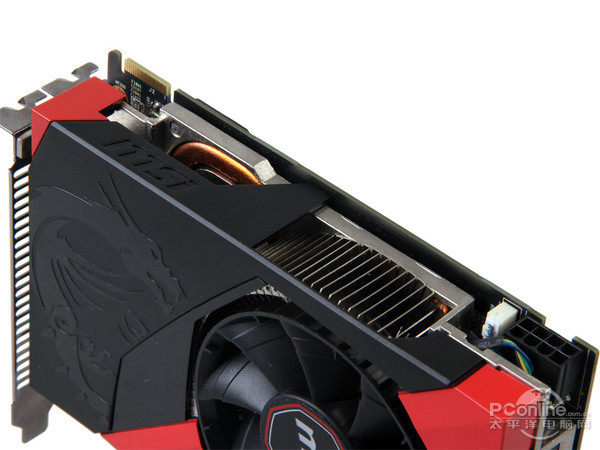

　　显卡顶部除了一部分鳍片的热风出口之外，还设置有一个8pin辅助供电，与普通非公版的6+6pin设计相比，供电能力一样为150W，但是占用的空间明显减少。显卡头部还留有一个交火接口，能实现双卡交火，虽然不能实现最高的四卡交火，但相信ITX平台中也不可能用的到。

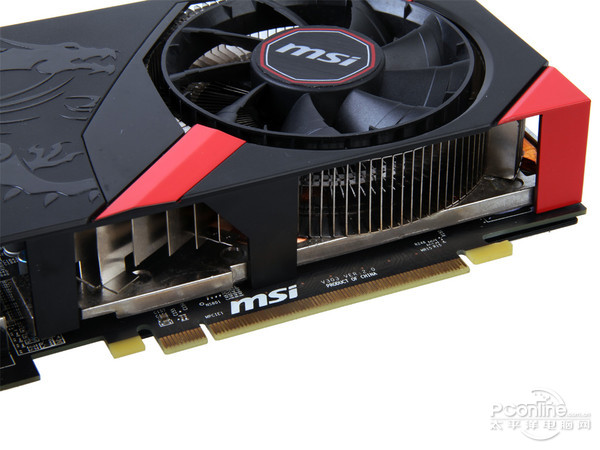

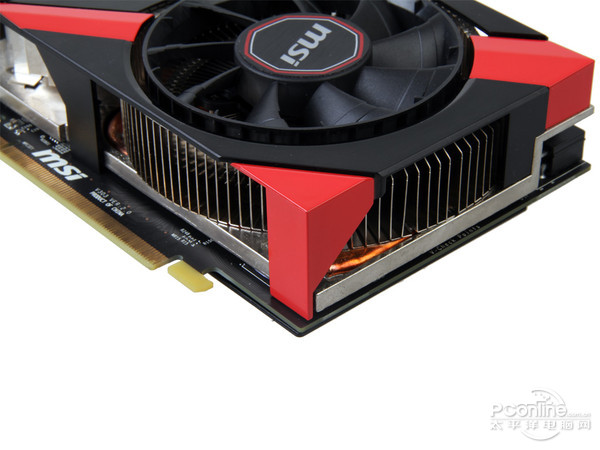

　　显卡的底部基本都用于散热器热风的排出，我们可以看到鳍片的形状并不是一个简单的原型，因为还有部分鳍片延伸到显卡的头部，这样能最大程度的加大鳍片的面积。

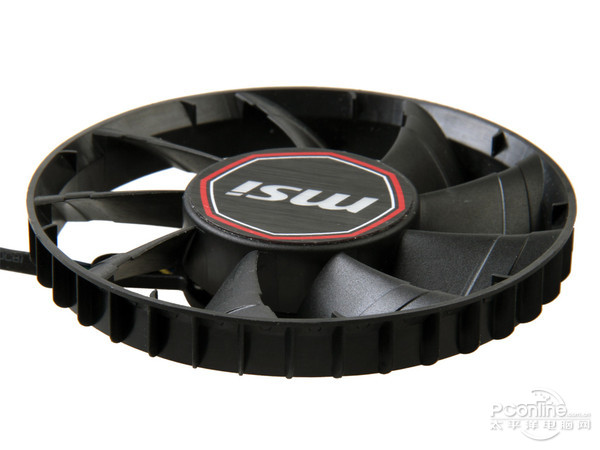

　　散热器风扇也非常有特点，似乎是在普通的风扇上加了一个环，相信这样的设计能为散热器带来更大的风量。

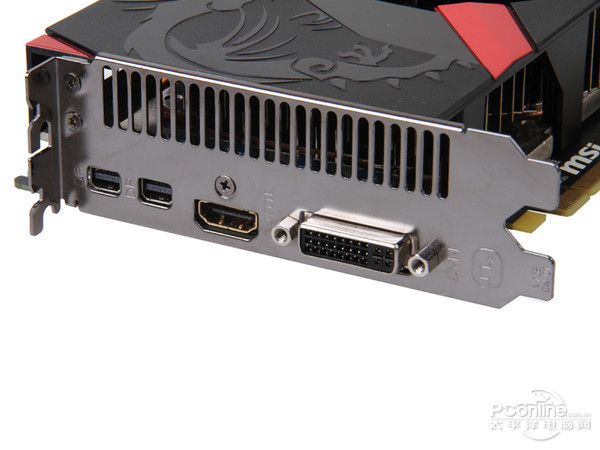

　　接口方面也略有不同，将DVI口由通常的2格减少到1个，而常见的DP口换成了两个小的miniDP，整体接口数量仍为4个，能满足部分用户对多屏应用的需求。

微星R9 270X MINI-ITX规格说明：

　　规格点评：虽然身材小，但是微星R9 270X MINI-ITX在规格上基本没有缩水，只是出于控制温度的目的将核心的频率稍微下调了20MHz，相信在性能上也不会损失太多。

[page]

微星R9 270X MINI-ITX拆解赏析：

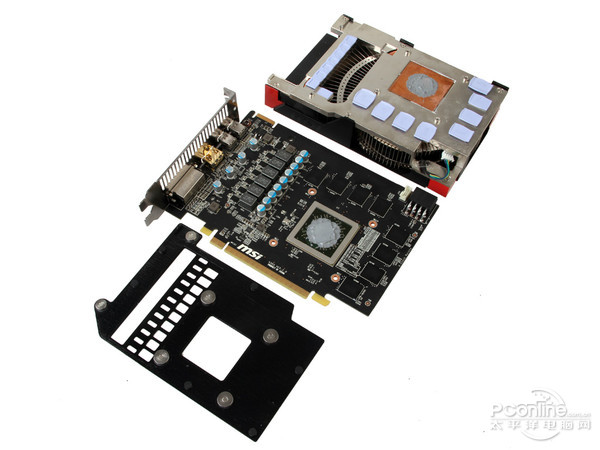

　　微星R9 270X MINI-ITX虽然尺寸较小，但是保护措施非常到位，采用的还是背板+散热器的固定方式，通过多达6颗螺丝将背板和散热器固定在一起，给PCB以最强大的防护。

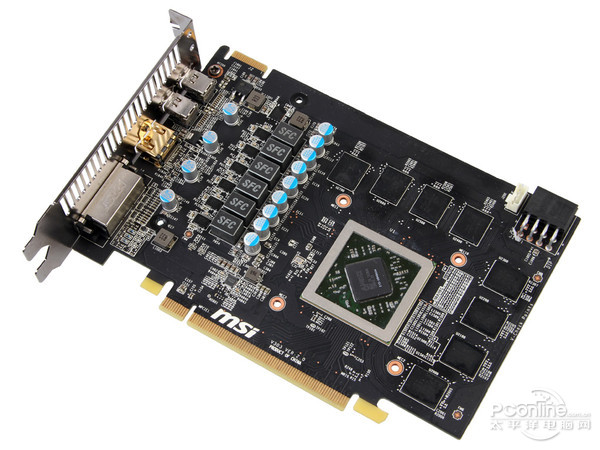

　　PCB布局方面与绝大多数市面上的270x都有所差异，元件相当紧凑但是不会显得凌乱。供电部分集中在显卡头部，而核心和显存则集中在显卡的尾部。

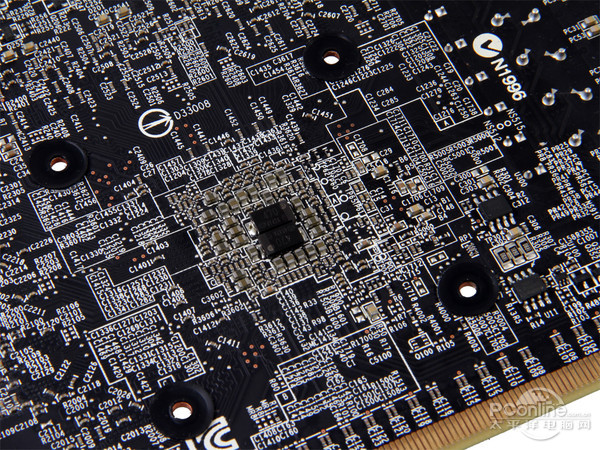

　　显卡的背部乍一看就是密集恐惧症患者的噩梦，其实基本上都是PCB上印刷的标注，电子元件很少。

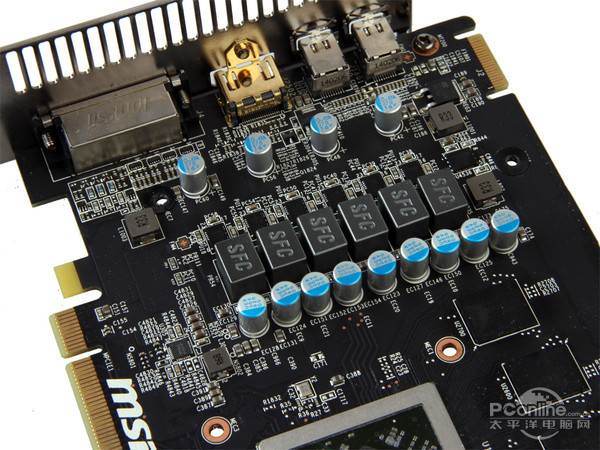

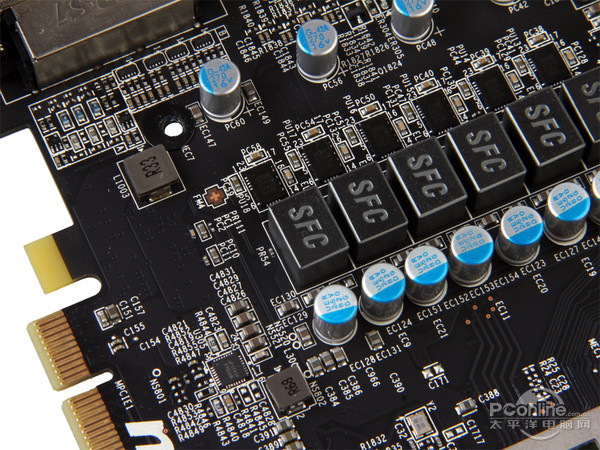

　　供电部分的规格为6+1相，其中核心6相配备了SFC电感+UER系列固态电容+IOR集成MOS的强大阵容，这一点上甚至超越了公版。

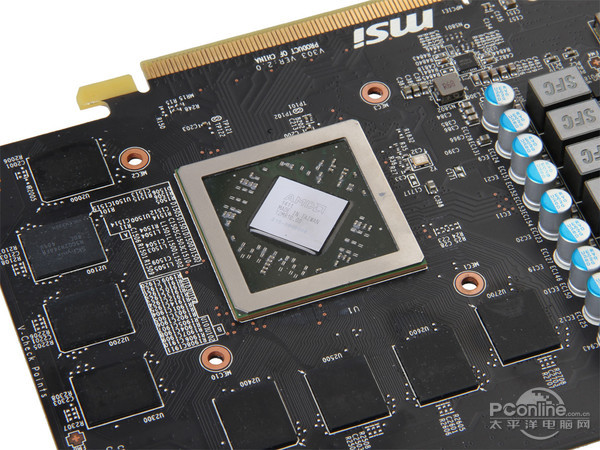

　　核心的代号为215-0848004，标注为14年第11周生产的产品。围绕着核心的是8颗来自现代的GDDR5显存，组成了256bit+2GB的阵容。

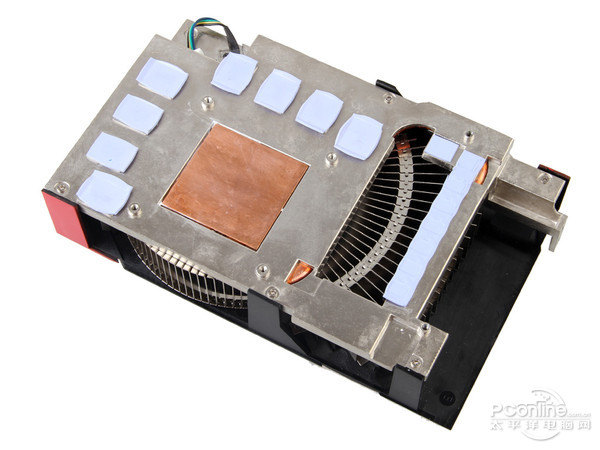

　　紧接着我们来看看这款显卡最重要的部件——散热器。散热器的地步为整体的金属平面，核心部分为铜底，同时我们也能看到部分热管漏出来的踪迹。供电和显存部分都设有导热硅胶对热量进行传导。

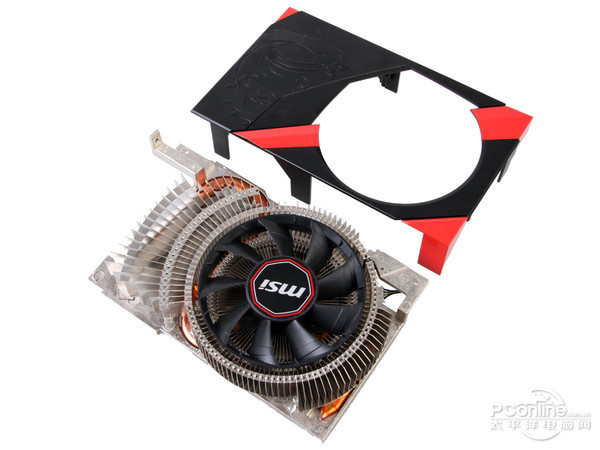

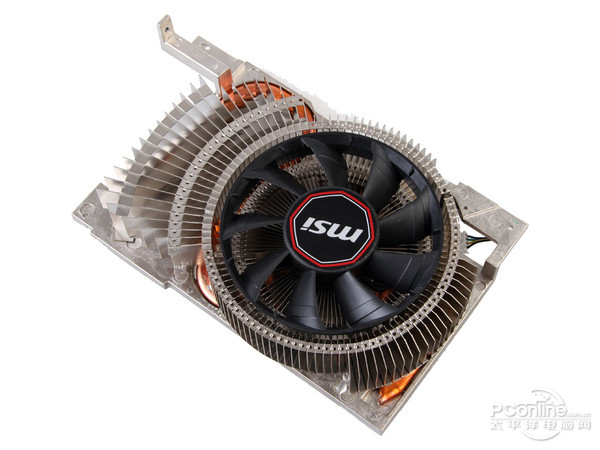

　　将塑料外壳拆下后我们得以目睹这款散热器的真容，铝制鳍片基本覆盖满了整个散热器，一体化的金属底座上设置有数量不详的热管进行导热的加强。

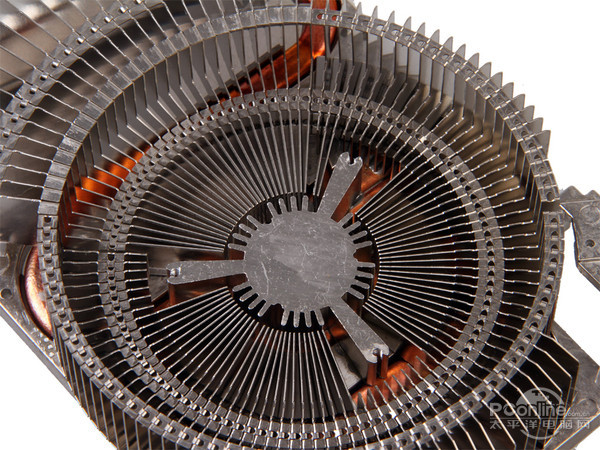

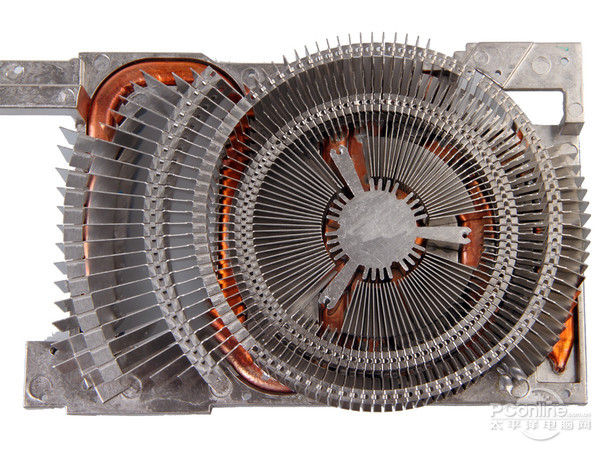

　　拆掉风扇之后，小编也被放射型鳍片的密度吓到了，除了固定的风扇的铝制底座占去的部分空间，全部被鳍片填满了，这样能最大程度上加大散热器的热交换面积。这样的不规则鳍片设计在生产上绝对是个难题，只能说这是个不计成本的解决方案。

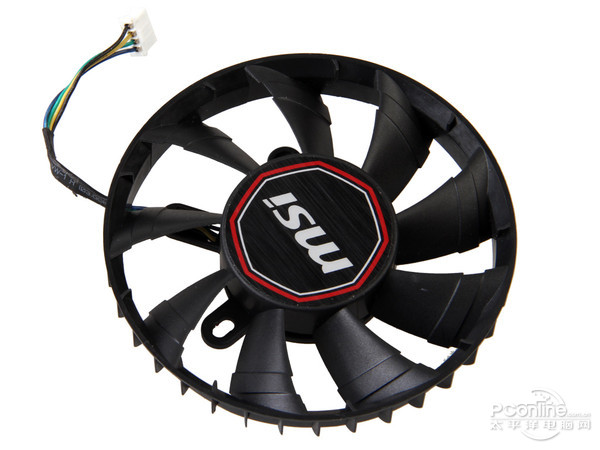

　　这款显卡的风扇也非常有特点，中间基本相当于普通风扇，外侧加上的环形挡板能在一定程度上使风更加集中，同时加大出风位置的风压。环形挡板外部还设置有许多小突起，可以类似涡轮扇一样带动气流，起到一定的辅助作用。从铭牌看，这款风扇来自大名鼎鼎的酷冷。

[page]

●测试平台说明：

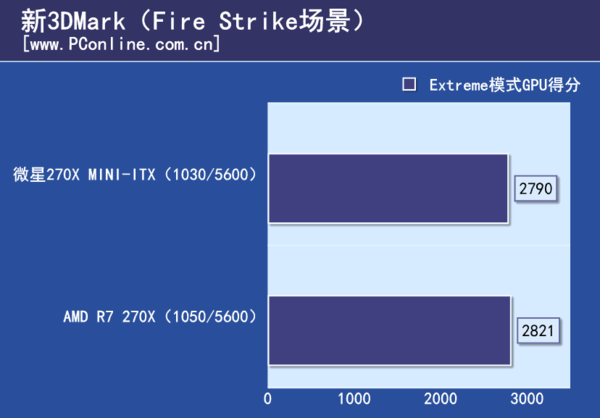

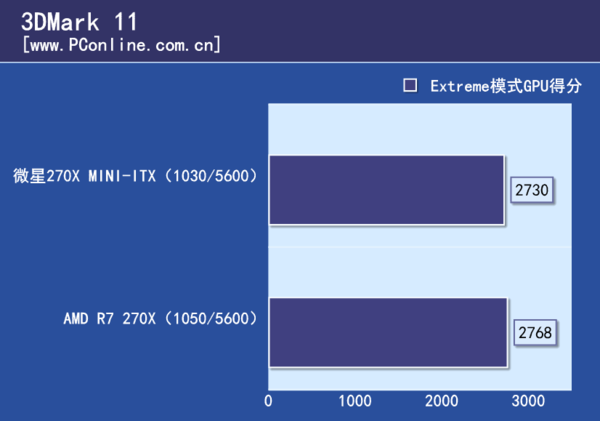

　　测试平台照旧采用的是目前旗舰级的Z97+4770K的组合，保证了显卡测试的成绩不会受平台性能的影响。我们先来看看理论测试部分的成绩。

　　测试小结：因为默认频率略低于公版，所以在成绩上也是略低于公版，但是幅度非常小，不会对整体性能造成太大影响。



拓展阅读：3D理论测试设置

测试软件 设置
软件	设置
《新3DMark》	Fire Strike场景 Extreme模式
《3DMark 11 V1.02》	Extreme

[page]

游戏测试：

　　游戏测试中，我们测试以下几款热门的游戏：《孤岛危机3》、《细胞分裂6》、《地铁：余光》、《孤岛惊魂3》、《热血无赖》等，下面我们来看下微星R9 270X MINI-ITX显卡在各个游戏的表现。

　　测试小结：核心频率决定了显卡的性能，虽然微星R9 270X MINI-ITX的游戏性能都略弱于公版，但是幅度都非常小，甚至可以认为是测试时的误差，所以不必担心这张显卡的游戏性能有所缩水。

拓展阅读：游戏测试设置

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《孤岛危机3》	最高画质，1920x1080	使用Fraps，从“欢迎来到丛林”关卡，游戏场景开始计30秒
《细胞分裂》	最高画质，4MSAA，关闭物理加速	Frps软件采集，单人战役-飞机跑道关卡开始的即时演算动画，约35秒
《地铁：最后的曙光》	最高画质，AF 4X，关闭物理加速	游戏自带benchmark
《孤岛惊魂3》	最高画质，1920x1080	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地
《热血无赖》	极限抗锯齿，最高画质，1920x1080	自带Benchmark

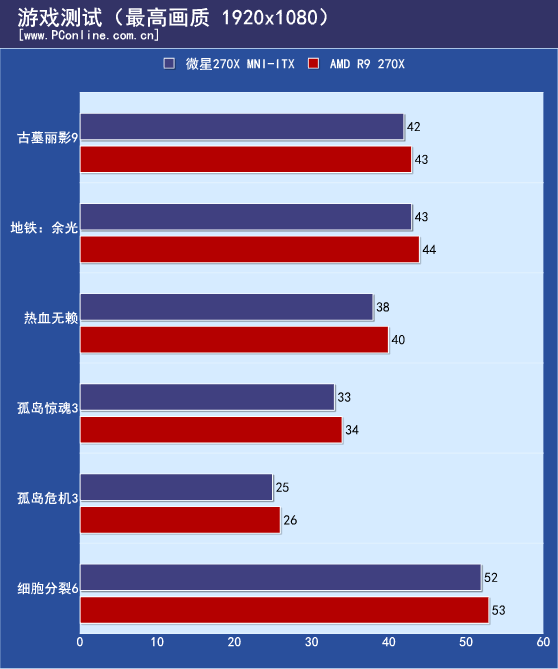

游戏测试成绩汇总：

　　计算小结：游戏测试中反映出来的2%的差距其实不太准确，因为测试中没有计算小数点之后的成绩，所以实际游戏差距应该比2%更小。

[page]

功耗、温度、噪音、超频：惊喜连连

●温度、功耗测试：

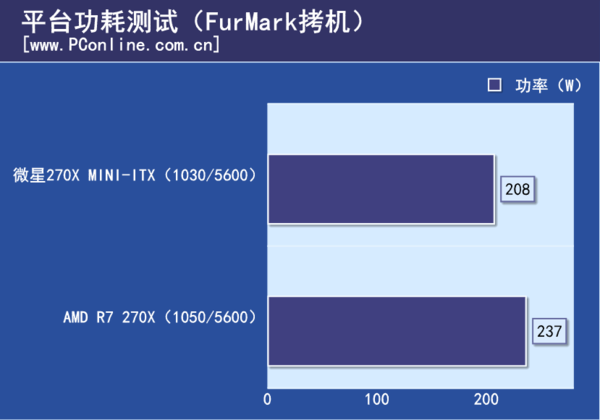

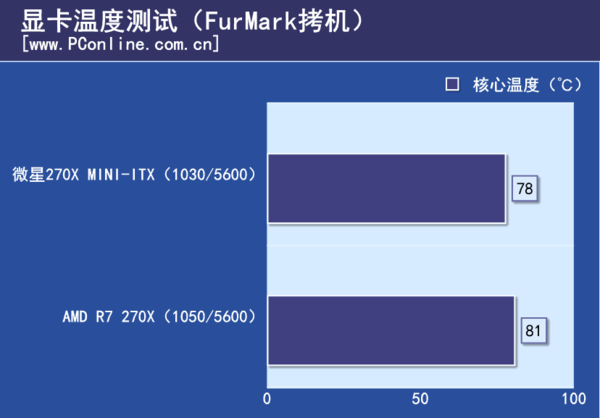

　　温度测试中，我们保持显卡长时间负载，使用Furmark拷机是个不错的选择。

　　FurMark是一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，属于满载压力测试。连续烤机10分钟后，记录显卡温度。

　　测试小结：光从数值上看并不能体现出这张卡的惊人，我们必须考虑到这张卡拥有ITX级的身材，能达到这样的散热效果实属不易。

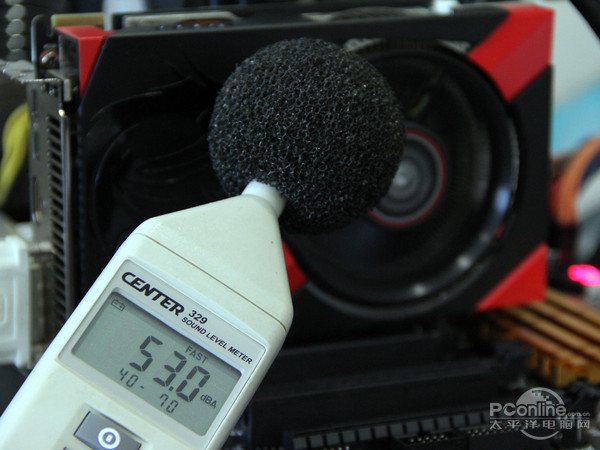

　　测试小结：虽然满载状态下风扇转速有所提高，但这款显卡的工作噪音也没有超过55分贝，仅维持在53分贝，这样的成绩必须归功于出色的散热器结构和风扇设计。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

超频测试3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

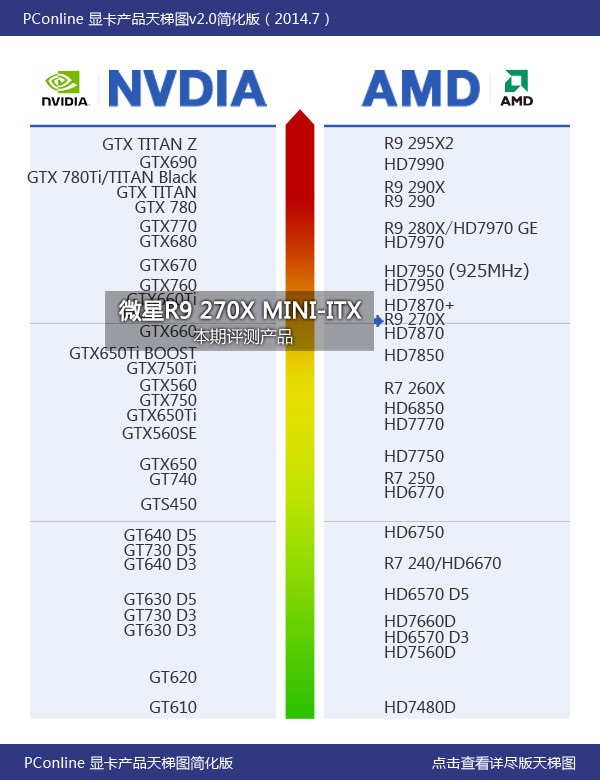

微星R9 270X MINI-ITX在天梯图的位置如下：

　　PConline显卡天梯图说明：因为自身的默认频率只比公版低20MHz，并且还可以通过官方软件进行超频，所以性能基本与公版相当。

微星 R9 270X Gaming ITX  图片  评测  论坛  报价  网购实价

　　非公版显卡的存在本来就是为了使产品能够符合消费者的需求，这张270X在不牺牲性能的前提下能够将尺寸压缩到这个地步，并且保证了散热的效果的噪音的大小，总体来说是一款非常用心的产品，非常适合一些对主机的尺寸有要求但是又不想牺牲游戏性能的玩家。
