最强单芯A卡！微星R9 290X“闪电”评测

　　R9-290X已经上市了好几个月了，全新的GCN架构带来的强劲性能使得R9 290X在与GTX Titan等竞争时也不会落得下风。与普通公版显卡相比，非公版通常都能在各方面有所超越。我们评测室最近就收到了一张霸气狂拽掉的非公版——微星R9 290X Lightning，并对其进行了深入的测试。

　　全新一代的GCN架构不仅拓宽了DirectX 11游戏的范围，而且也是AMD专为一般运算的第一款GPU，进一步优化的架构能使核心的潜能最有效的发挥出来。

微星R9 290X Lightning简介

微星 Radeon R9 290X LIGHTNING  图片  评测  论坛  报价

　　外包装上依旧是一架霸气的战斗机作为背景，整个包装的配色与显卡的配色一致，都是黑黄结合，整体感觉非常亮骚。

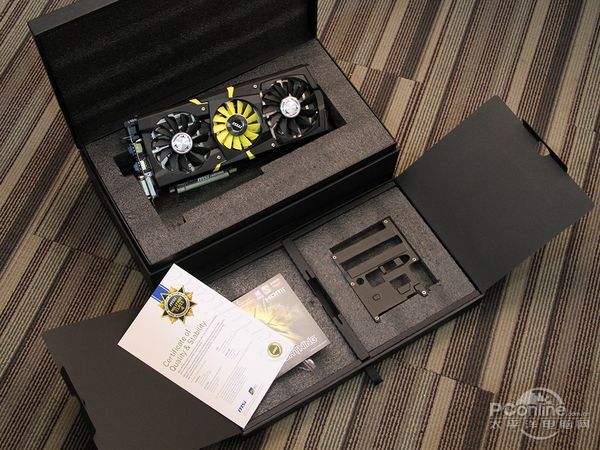

　　内部的包装也十分讲究，显卡和配件多装在一个大木头盒子里，盒子分上下两层，上面放置着显卡本尊，下面犹如一个化妆台的抽屉一样。配件也非常丰富，不但提供了常见的供电转接线，还有一块额外的金属散热片以及一份精装打印的质量及稳定性的保证书。

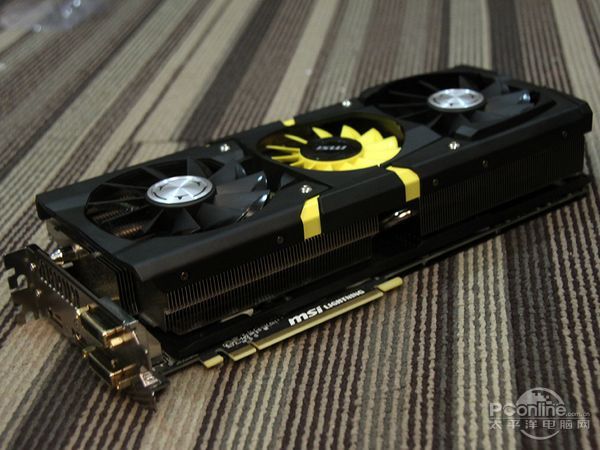

　　这张卡一上手就让人感觉到它的不同，重量方面远超一般的R9 290X，庞大的散热器直接占据了三个PCI插糟的空间，PCB在比一般PCB高的前提下仍达到了许多机箱不兼容的长度。

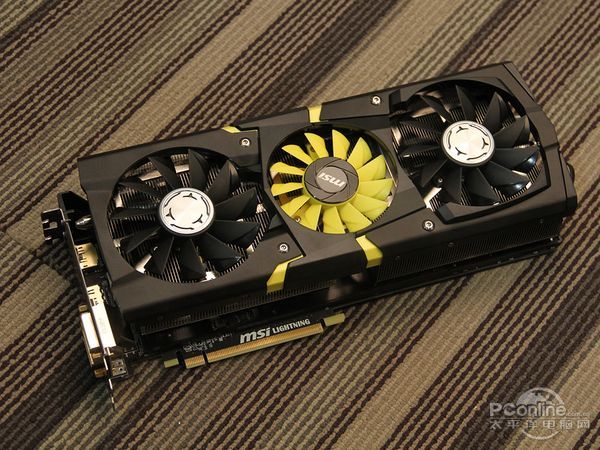

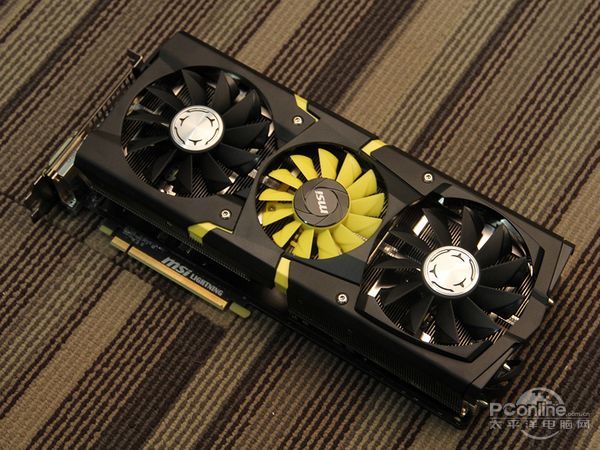

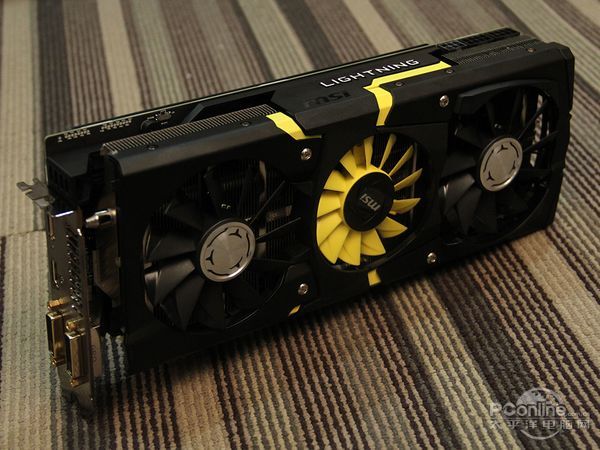

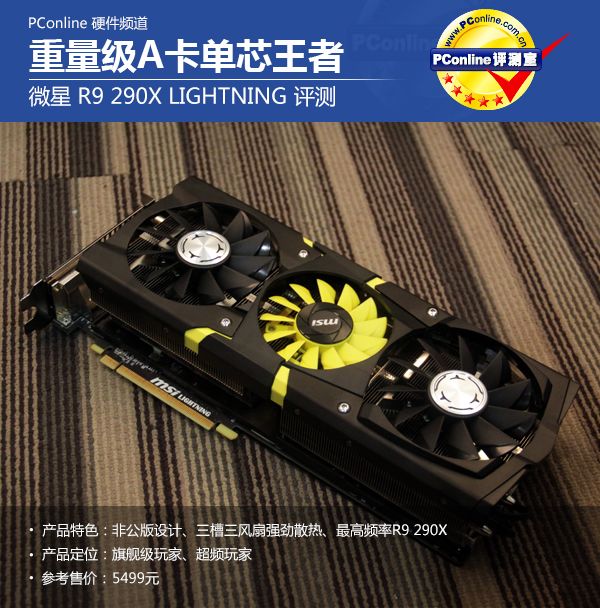

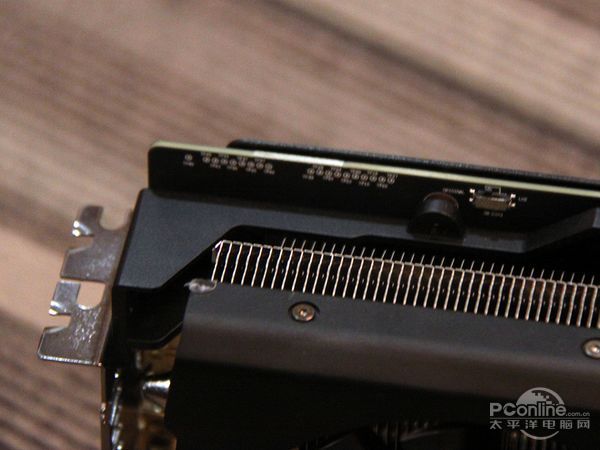

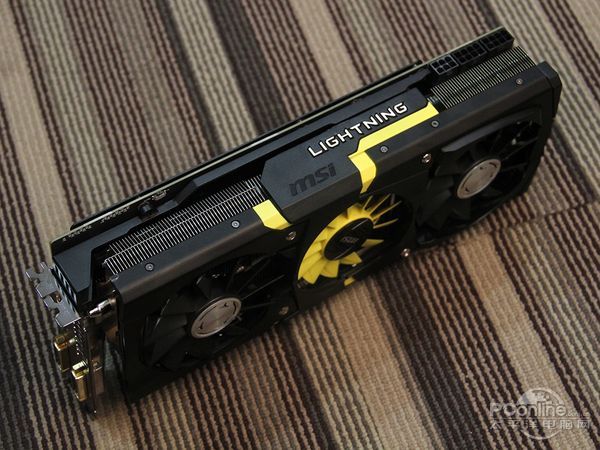

　　显卡外表继承了Lightning系列一贯的风格，主色调为黑色，显卡中段有黄色的装饰性条纹，远远看去就像一道闪电划破夜空，显得非常霸气。显卡顶部的Lightning标志在通电的情况下还会发出淡淡的红光。

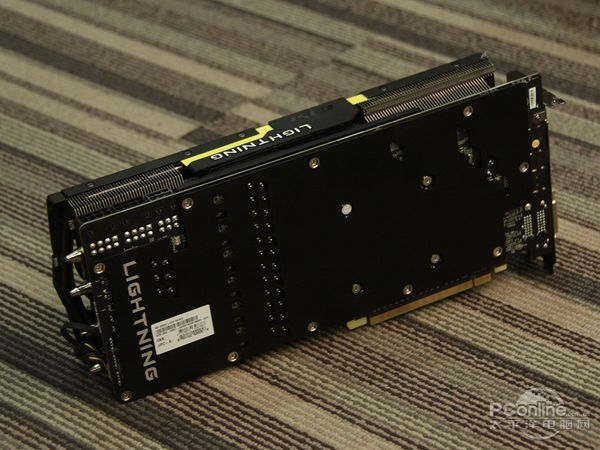

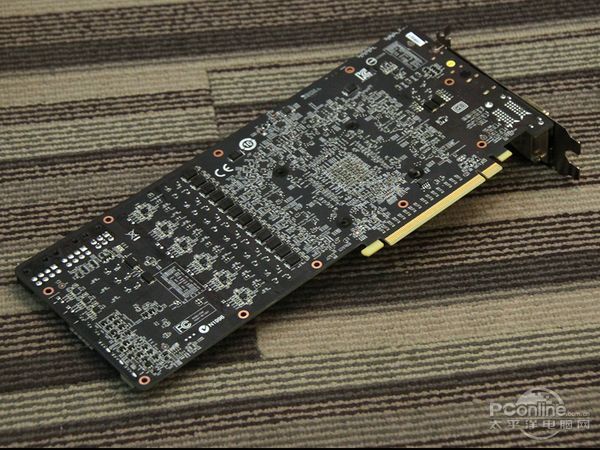

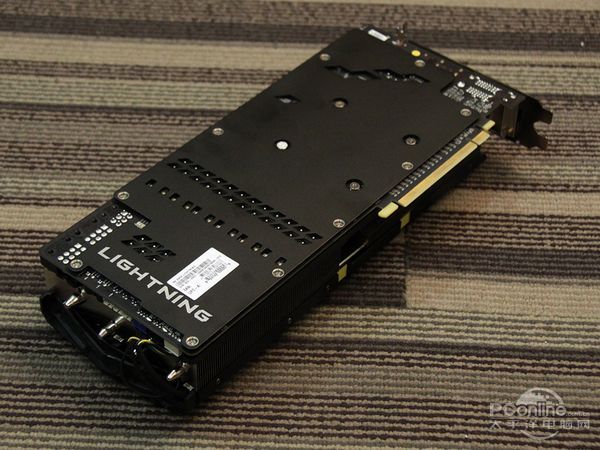

　　显卡背部完全被背板所覆盖，背板上开有不少形状各异的孔，因为PCB背部也布置了少量供电元件，而且PCB背部还设置有一排三色LED，能根据每相供电负载的大小用绿、蓝、红色分布显示轻度、中度、重度负载，使得供电部分的工作状况更加直观。

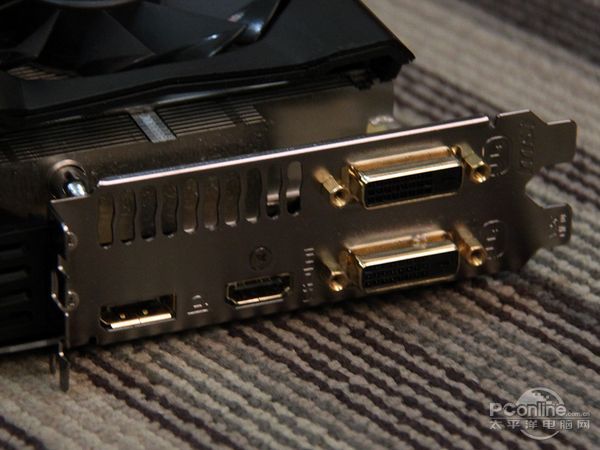

　　接口方面没有什么不同，还是最常见的双DVI+HDMI+DP的组合方式，但是需要留意的是，两个DVI口都是纯数字接口，并不能转接为模拟信号。

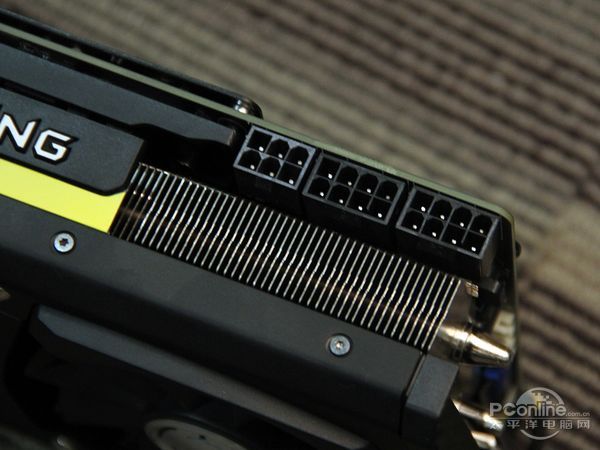

　　辅助供电部分采用了夸张的8+8+6pin远超公版的8+6pin和一般非公版的8+8pin，为显卡的稳定工作和超凡的超频性能提供了坚实的保障。

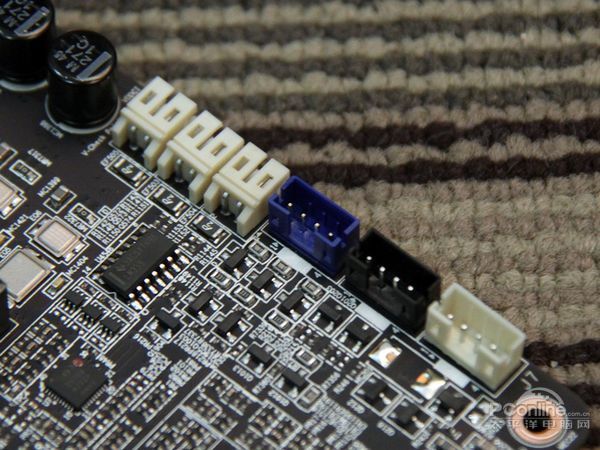

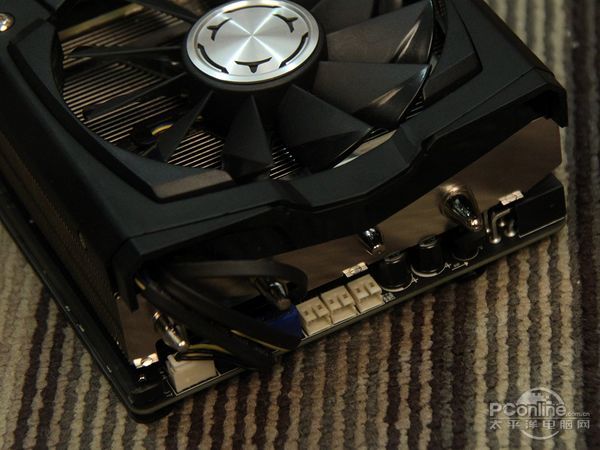

　　这款显卡还有一个与众不同的地方，在显卡的尾部设置了多达3个的风扇小4pin接口和额外的电压测试触点，三个风扇分别接到三个风扇接口上，从硬件上实现了三个风扇分别控制的能力。将配件中的电压测试触点连接线连到接口上后，能以较安全的方式实际测得显卡工作时核心、显存以及PLL的电压大小，为极限超频提供了便利。

微星R9 290X Lightning参数规格说明

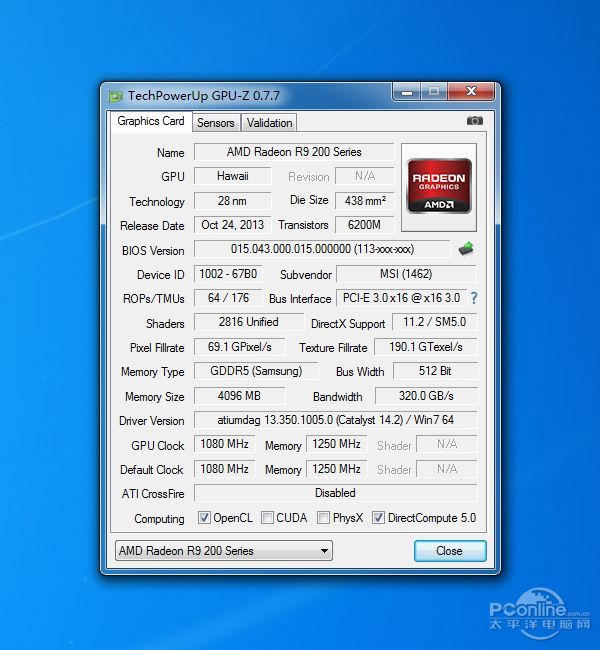

　　对于R9 290X，我们也评测过数款，不过微星这款拥有的1080MHz是最高频率的。 按照以往经验要打败GTX TITAN那是轻而易举的，不过能否拼得过GTX780Ti还是要测试一下才知道。另外从显卡外观可以看到，微星对这款R9 290X Lightning用上了所有杀手锏，同往常一样的黄黑配色，彰显了其属闪电系列的贵族身份，下面我们进一步来看看这款旗舰显卡。

[page]

微星R9 290X Lightning拆解

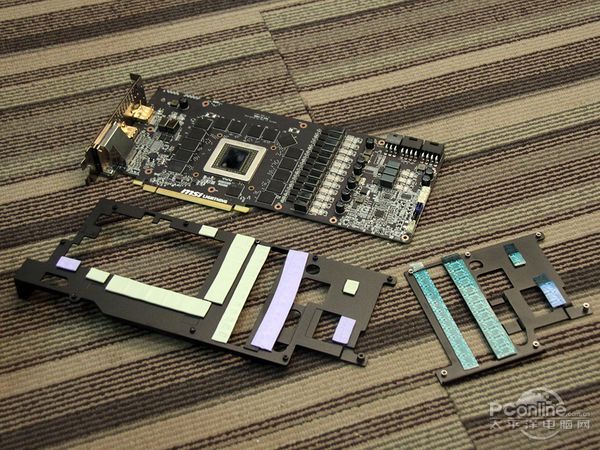

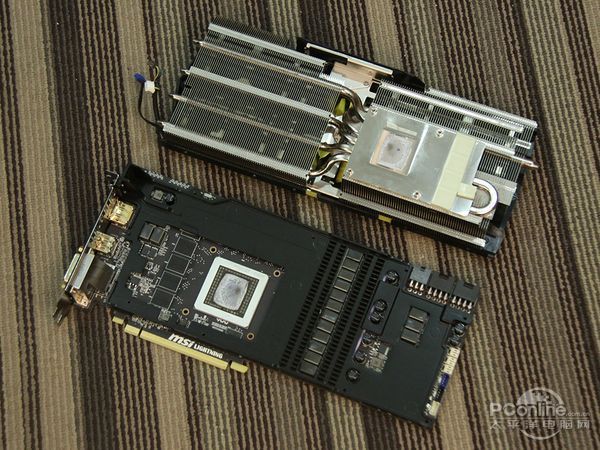

　　硕大的散热器非常重，但是固定还是只靠核心附近的4颗螺丝，但是牢固程度不容置疑，更何况还有PCB两面各一块的金属保护板呢。

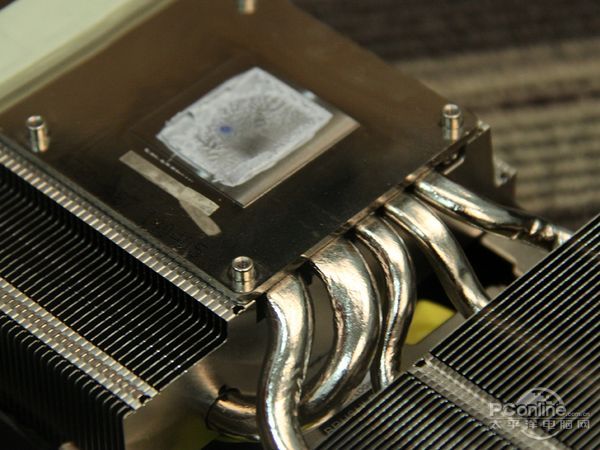

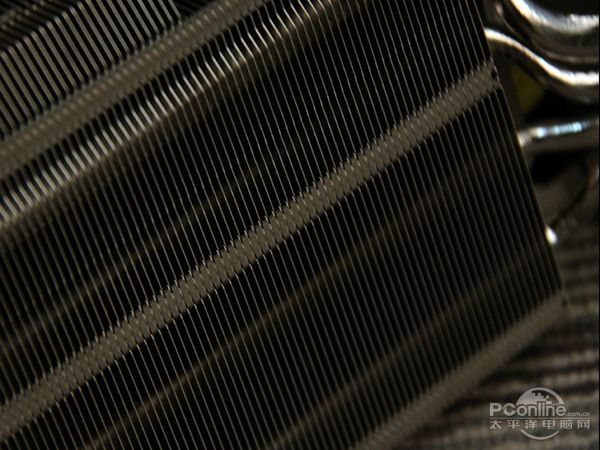

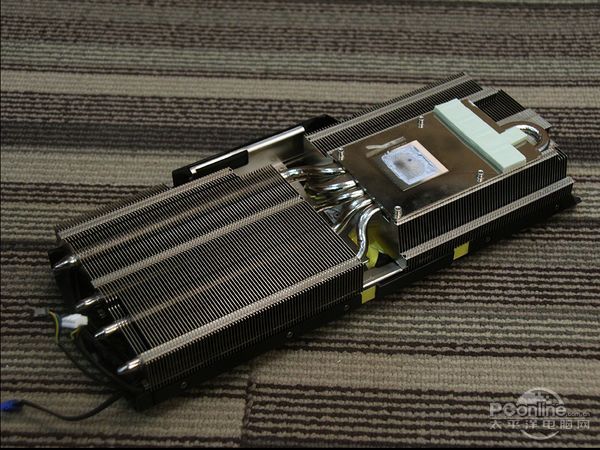

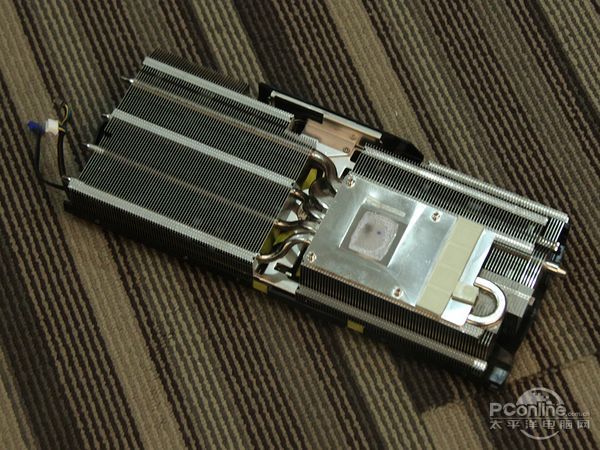

　　全新TriFrozr散热器作为之前TwinFrozr的升级版，规格也非常惊人，一共使用了5条热管，而且是2条8mm+3条6mm的组合。通过一块与核心直接接触的铜板后，将核心产生的热量迅速带到分体式设计的两部分密集的鳍片上，再由三个风扇形成的气流将热量迅速带走。

　　除了核心左边的几颗显存之外，PCB正面的其他发热元件都通过导热贴与金属散热板接触，进一步加强了散热的效果。

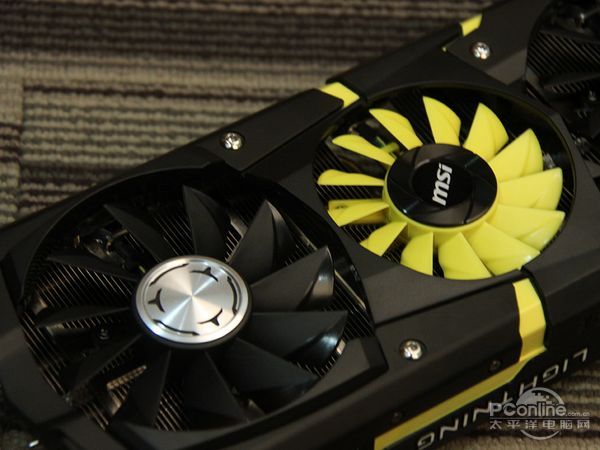

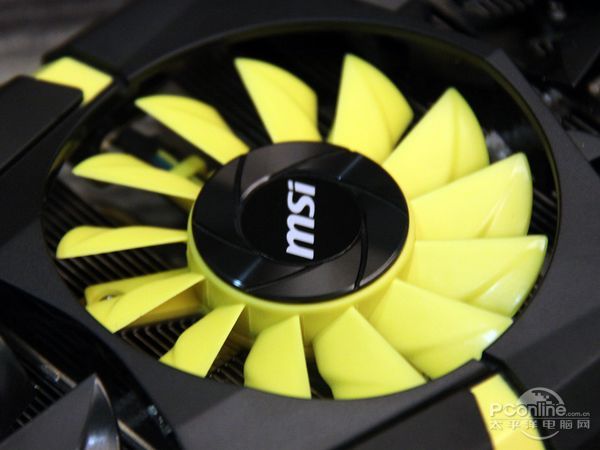

　　风扇部分的设计延续了LIGHTNING系列的刀锋扇叶，特殊的风扇造型能提供更好的工作效率，风扇还拥有特殊的逆转除尘设计，在电脑关闭前，显卡风扇将会反转以去除积累的灰尘。

　　Lightning系列作为微星的高端产品的集合，以期奢华的用料及优秀的超频性能在玩家中声名赫赫，这款显卡更是通过了雅阁测试并获得了MIL-STD-810G级别的军用规格测试。

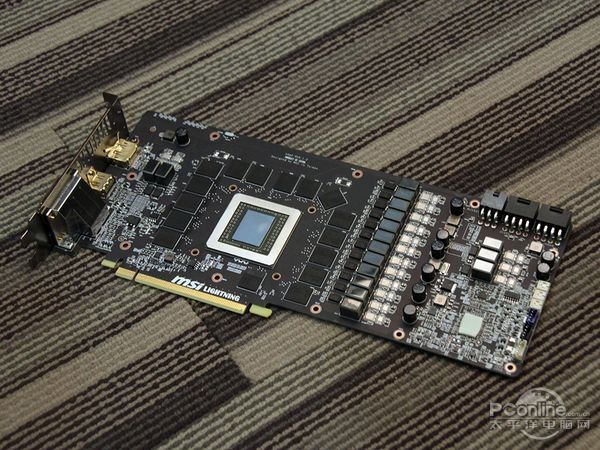

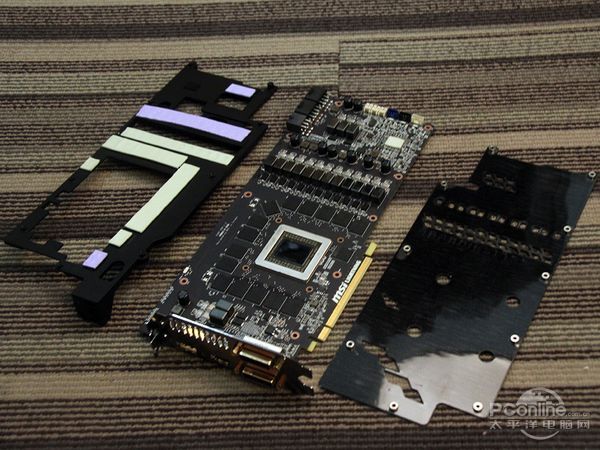

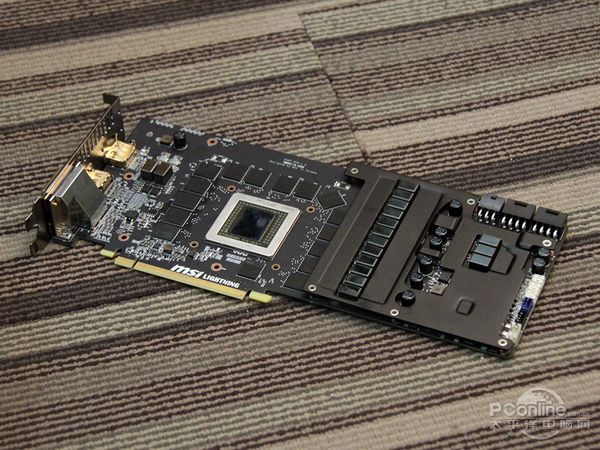

　　得益于较大的高度带来的更多的PCB空间，PCB正面数量惊人的电子元件虽然密集但不凌乱，各部分布局分布清晰。供电部分集中在较靠近辅助供电的显卡尾部，16颗显存整齐的围绕着核心布置，看上去非常整洁干净。

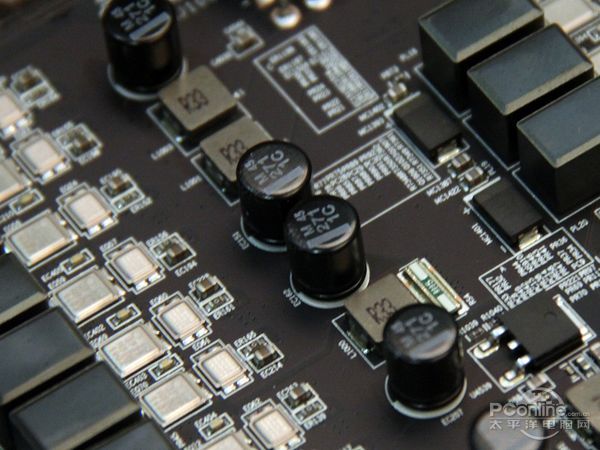

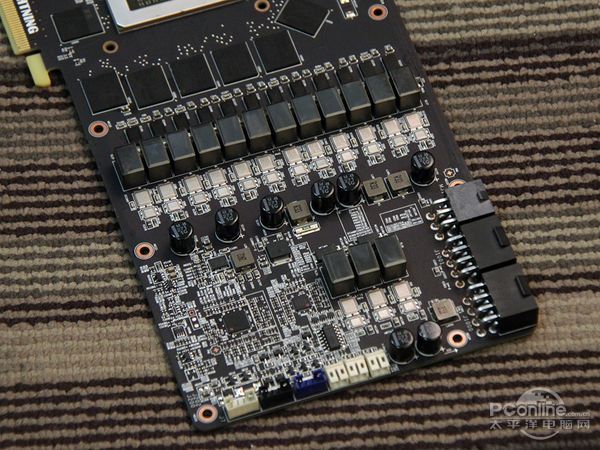

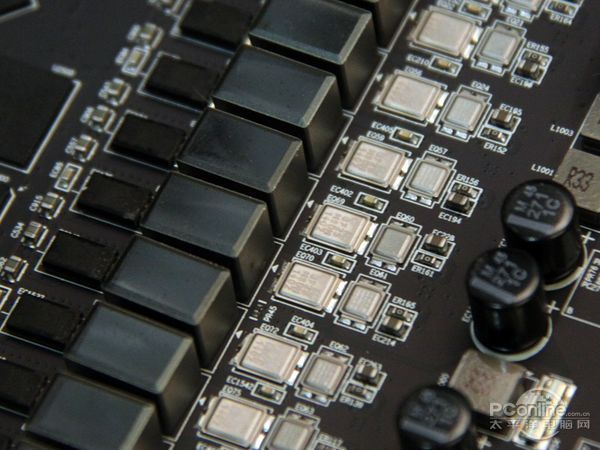

　　供电部分采用了吓死人不偿命的12+3+2相供电，得益于集成度较高的COPPER Mosfet 供电元件并没有占据太多的面积。另外还有集耐久与高效于一身的HI-C钽电容，表面经过抛光处理可以提供更好散热效果的新一代SFC电感，以及M43系列全黑固态电容。

.

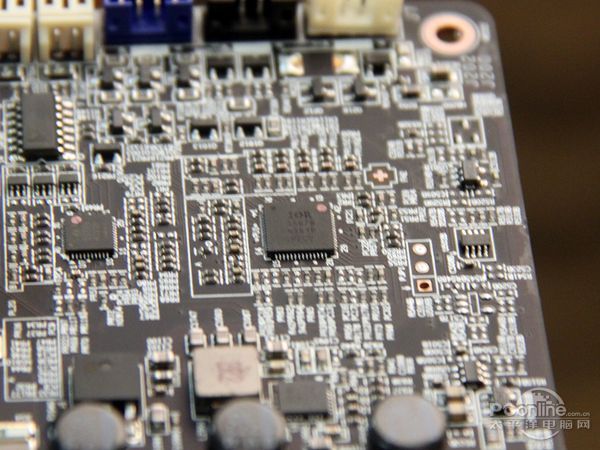

　　供电采用全数字化控制，使用了公版卡常用的IOR 3567PWM芯片，提供更稳定且更精确的电压讯号，在极限超频的时候能提供更好的供电条件。

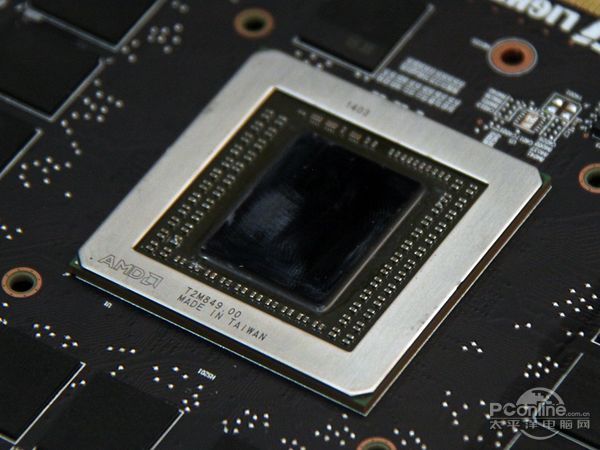

　　与之前AMD的GPU核心经典的45度布局方式有所不同，而且AMD标志和详细型号等信息也改为印在核心四周的防止核心被压坏的金属边框上。我们可以看到核心型号为T2M849.00，产地为台湾，具体点说就是台积电。

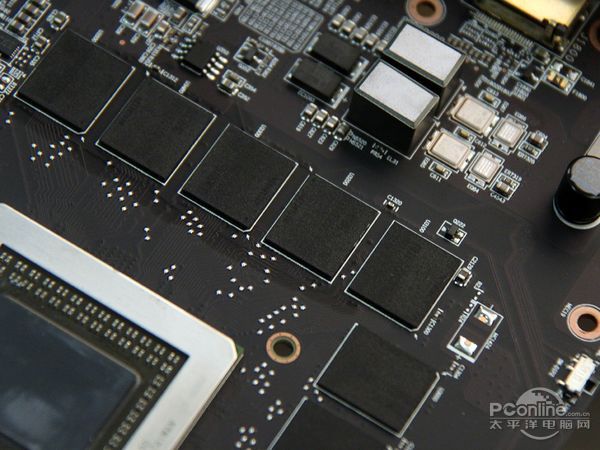

　　显存部分采用的是三星GDDR5显存，一共16颗，组成512bit+4GB的规格。

　　作为全新的GCN架构的一个特点之一，显卡的交火，不再需要交火条的帮助，只需要通过软件中的设置即可以实现。同时，这张卡还设置有双bios切换开关，对于部分通过刷bios来达到超频的玩家来说是附赠的一重保障。

　　随卡附送的超频软件还能分别调节三个风扇的转速，比如说超频之后玩游戏就可以部分加强供电部分散热风扇的转速，在加强散热的同时也能保证不会产生太大的噪音。

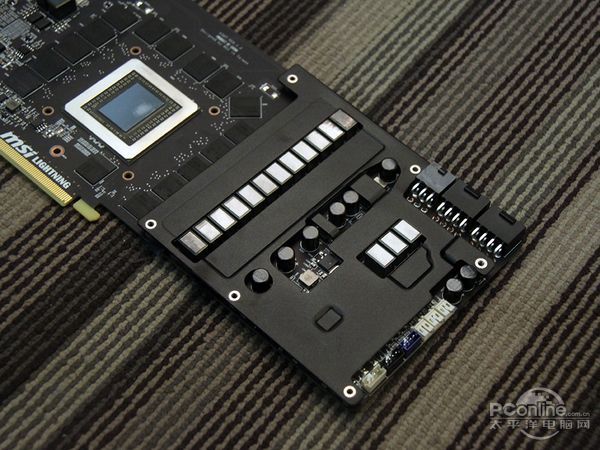

　　之前跟大家卖过一个关子，就是配件中的提供的那块金属散热板，它的用途究竟是什么呢？明显它的长度比不上原装的那块，原来能照顾到的部分显存也没有了保护板的散热加成。其实这块散热片是专门为水冷及液氮超频玩家设计的，核心附近多出来的空间能在安装特殊设计的散热器时提供更好的自由度，同时散热片还能继续在保护PCB的同时为供电部分提供额外的散热帮助。

[page]

测试平台说明：

　　测试平台说明：为了让整机性能不拖累显卡的发挥，我们使用消费级高端平台4770K+Z87，另外驱动方面使用AMD最新的驱动14.2，显卡对比除了公版的外，加入了N卡两款旗舰。

3DMark理论测试：

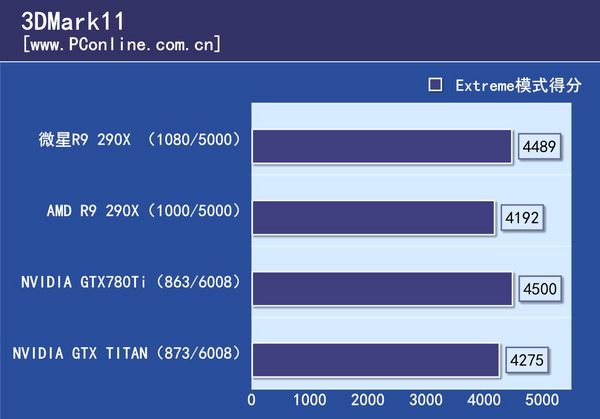

　　第一部分的测试，我们先来看看3DMark分数。

　　测试小结：从理论跑分看，微星R9 290X表现相当亮眼，3DMark 11分数跟N卡最强的GTX 780Ti处于同一水平，3DMark Fire Strik甚至还超过GTX780Ti，看来频率提升的确能更好发挥290X的性能。

扩展阅读：3D理论测试设置

测试软件 设置
软件	设置
《新3DMark》	Fire Strike场景 Extreme模式
《3DMark 11 V1.02》	Extreme

[page]

游戏测试：

　　游戏测试中，我们测试以下几款热门的游戏：《孤岛危机3》、《细胞分裂6》、《地铁：余光》、《古墓丽影9》、《孤岛惊魂3》、《热血无赖》等，下面我们来看下微星R9 290X Lightning显卡在各个游戏的表现，每个测试图表都带分辨率与画质说明。

　　测试小结：多个游戏测试我们看到，微星R9 290X就算在2560x1600超高分辨率下都能完美运行各种单机大作，测试的帧率完全可以匹敌GTX780Ti，作为微星的杀手锏，这点我们也感到不意外。

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《孤岛危机3》	最高画质，2560x1600	使用Fraps，从“欢迎来到丛林”关卡，游戏场景开始计30秒
《古墓丽影9》	最高画质，开启头发特效	游戏自带benchmark
《细胞分裂》	最高画质，4MSAA，关闭物理加速	Frps软件采集，单人战役-飞机跑道关卡开始的即时演算动画，约35秒
《地铁：最后的曙光》	最高画质，AF 4X，关闭物理加速	游戏自带benchmark
《孤岛惊魂3》	最高画质，2560x1600	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地
《热血无赖》	极限抗锯齿，最高画质，2560x1600	自带Benchmark

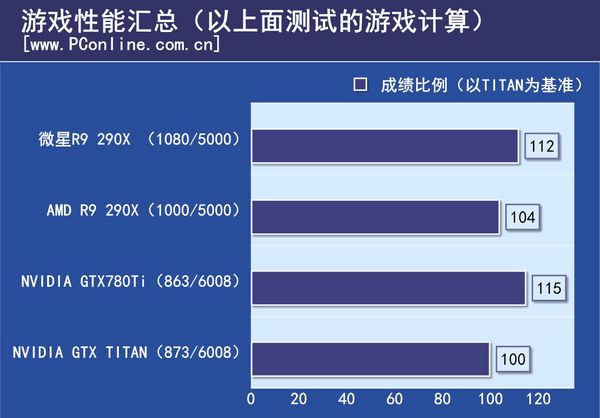

●综合游戏性能测试：

　　评测小结：凭借着超越公版的核心频率，微星R9 290X LITGHTNING的游戏性能也有所提升。与TITAN相比有较大优势，基本能与NVIDIA现在的老大哥GTX 780Ti打成平手。

[page]

功耗、温度、噪音、超频：完整超越公版

●温度、功耗测试：

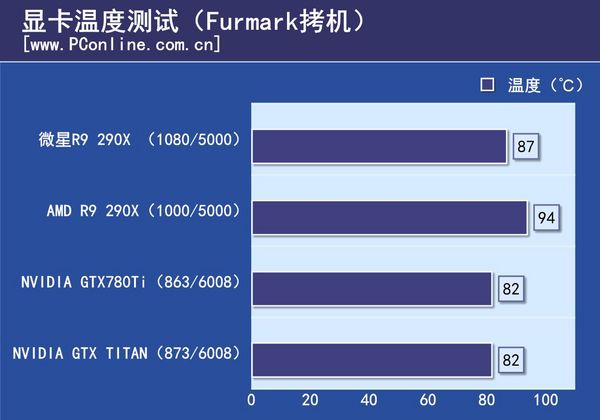

　　温度测试中，我们保持显卡长时间负载，使用Furmark拷机是个不错的选择。

　　FurMark是一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，属于满载压力测试。连续烤机10分钟后，记录显卡温度。

 　　测试小结：意料之内地，微星R9 290X  LIGHTING的散热效果要比公版好，TriFrozr散热器把知名的发热大户Hawaii核心压到90度的健康温度以内，不过话说回来，也没有竞争对手GTX780Ti温度低。

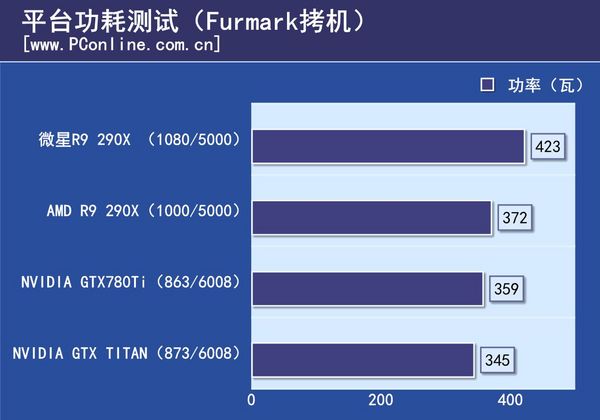

　　另外功耗方面，微星R9 290X  LIGHTING平台功耗比公版要高一些，也属正常。

●噪音测试：

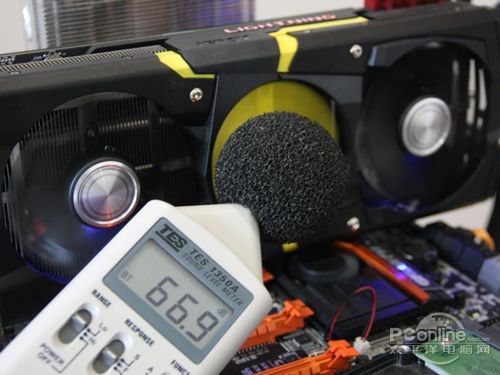

　　在噪音测试中，我们将显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

　　显卡满载情况下，风扇噪音也不到67dBA，这样的表现相当不错，毕竟R9 290X本身发热量有目共睹。微星R9 290X LIGHTING风扇转速还有调整的余地，如玩家有需要，还可以适当调整风扇转速，达到音量和温度的平衡。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

超频测试3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

微星R9 290X Lightning超频测试

　　作为一款为了极限超频而生的产品，微星R9 290X Lightning在各个方面都对超频作了优化，无论是三个可以分开调节的风扇还是奢侈的供电设计，五一不透露出微星对这款产品所付出的心血和努力。

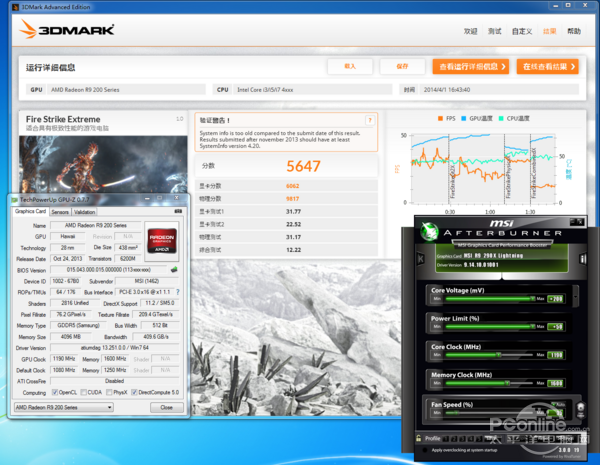

　　超频测试中我们使用微星自己推出的Afterburner作为超频工具，经过一番不懈的努力，我们终于将这张卡超频到了极限，此时频率超频到了1190MHz/6400MHz的恐怖数值。相对于1080MHz/5000MHz的默认值，提升幅度分别达到了10%、28%，不得不说是非常惊人的。

　　我们在超频后再次利用新3DMark进行了测试，此时Extreme模式下的成绩为5647分，与默认频率时的5313有了接近6%的提升。不难想象，如果进一步解决散热问题，例如使用液氮制冷的话，还能进一步激发这张卡的超频潜力。

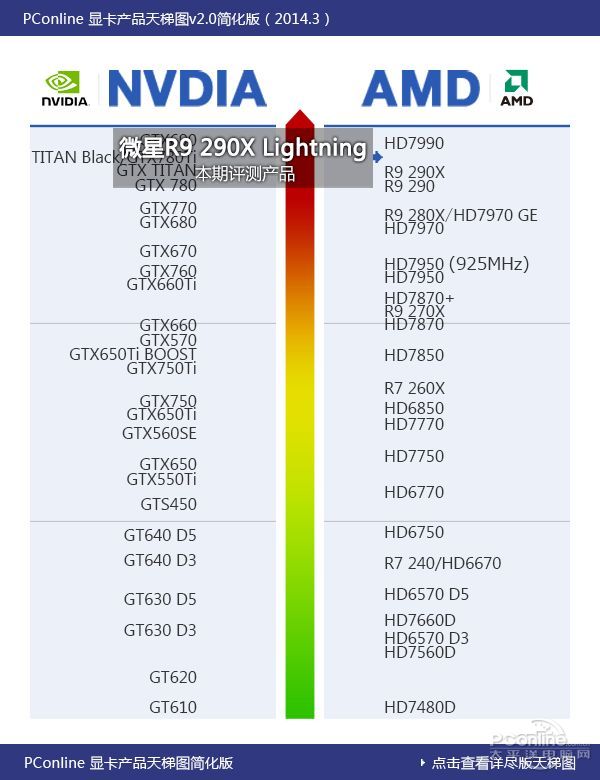

微星R9 290X Lightning在显卡天梯图位置：

　　 PConline显卡天梯图说明：通过综合的游戏性能测试，微星R9 290X LIGHTING凭借高频优势领先R9 290X公版，甚至还能力敌GTX780Ti，而且具备扎实做工和豪华的供电规格，还具备不错的超频潜力，性能还有待发掘。

PConline 总结：

目前R9 290X的非公版超频王者

　　显卡无论是从散热器设计，风扇设计，供电元件设计，以及针对超频方面的优化都达到了完美的境界，其巨大的三槽散热器更是很好的解决了R9 290X本身最大的散热问题，为其良好的超频性能提供了最好的保障。

该卡很好地解决了R9 290X的高温难题

　　在普通的温度下，微星R9 290X Lightning通过比公版更高的频率获得了领先公版不少的性能。同时超频也是微星R9 290X Lightning的最大的卖点之一，无论是公版或是非公版都难以与其竞争，完美展示了微星在硬件领域的强大实力，和深厚的技术底蕴，相信该卡能成为部分极限超频发烧友冲击跑分世界几率的又一大神器。
