风扇去哪儿?旌宇GTX770 SuperOC狂版评测

　　一张显卡，引入眼帘的无疑就是散热器了，这如同人靠衣装的道理一样，一张独特个性而不乏实用的散热器往往能成为DIY玩家的话题。很多厂商设计非公版的时候也注意到这点，不过能坐到名片式的影响力就不多了。说到旌宇，我们自然很容易想到其表面”无风扇“散热，这种背藏式散热已经成为了旌宇显卡的名片。那么这种散热有什么独特之处呢？装在现在最新一代的显卡，散热效果如何？马上关注旌宇 GTX770 SuperOC 狂版的评测吧！

　　GTX770显卡虽然归为GTX780的小弟，实际上就是GTX680的马甲版，一样是GK104架构，而不是GTX780的GK110架构。不过价格上比起GTX780便宜多了，算是对追求价格的消费者的安慰吧。

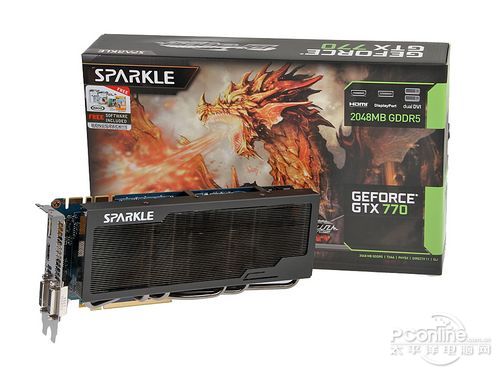

旌宇 GTX770 SuperOC 狂版概览：

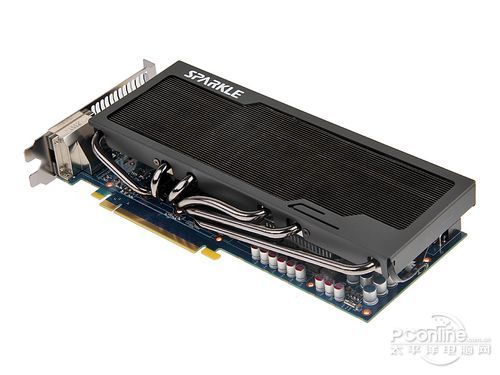

　　从显卡命名就知道，旌宇 GTX770 SuperOC 狂版就是一款性能超公版的产品，标志性的正面密集散热片阵列颇具特色。实际上该显卡的PCB为公版设计，在下面的介绍就会体现出来。

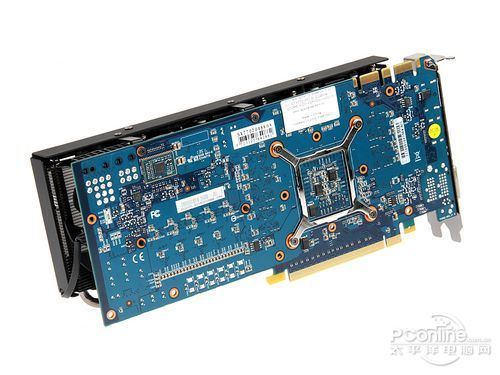

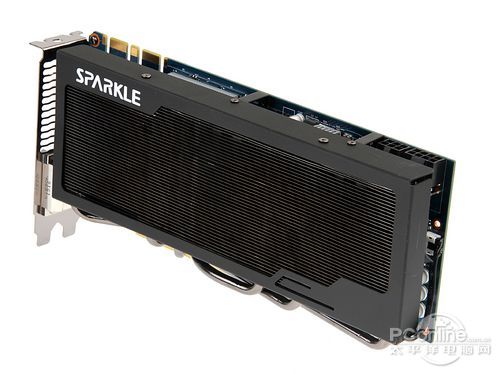

　　黑盒般的显卡外观设计容易被外行觉得这是被动散热的显卡，当然实际不是如此，仔细观察还是能发现三风扇藏在散热片内部的。关注过首测的朋友都对PCB背部布局有所熟悉，这是公版PCB布局，只是颜色从黑色变成了蓝绿色。

　　显卡厚度超过了两条PCI-E的厚道，需要占据更多的空间去散热。我们从显卡下侧可以发现那华丽丽的镀镍6热管，看着也觉得清凉。

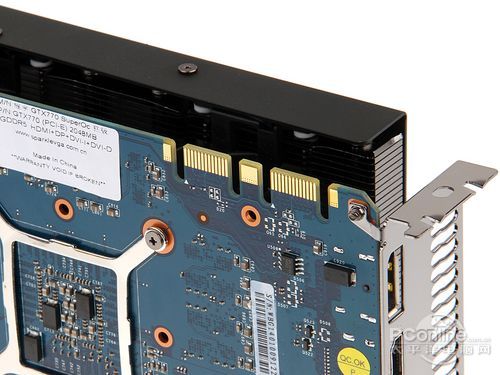

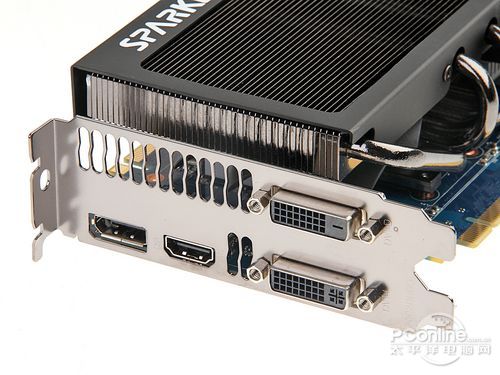

　　既然是公版PCB那么细节上也沿用公版了。双DVI+HDMI+DisplayPort接口的布局适合高清级别的显示器。8pin+6pin供电以及双SLI接口也是熟悉的公版设计。

旌宇 GTX770 SuperOC 狂版规格说明

　　规格解读：从显卡规格看到，旌宇 GTX770 SuperOC 狂版的性能规格比公版并没有提升多少，1059MHz的核心频率仅提升了13MHz，估计与公版PCB有关。但是价格方面让人眼前一亮，单卡2199元价格，搭配金士顿120G SSD套装折算价仅需2099元，性价比不错。

　　产品质保方面，旌宇提供三年免费质保的服务，其中第一年保换，后两年包修的政策，售后服务十分给力。

[page]

旌宇 GTX770 SuperOC 狂版拆解：

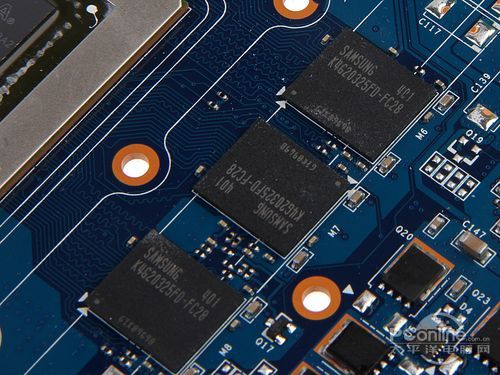

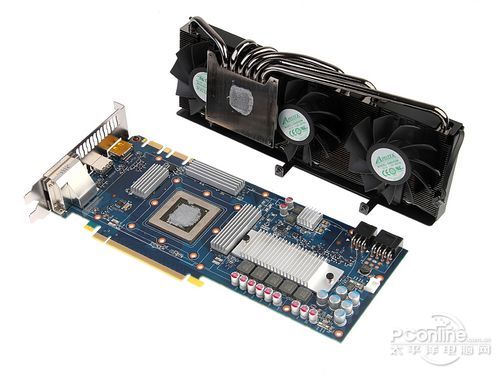

　　开放式的散热，自然拆解没有多少难度，拧出螺丝掰开散热器就能看到PCB上的显存、供电元件的被动散热片。

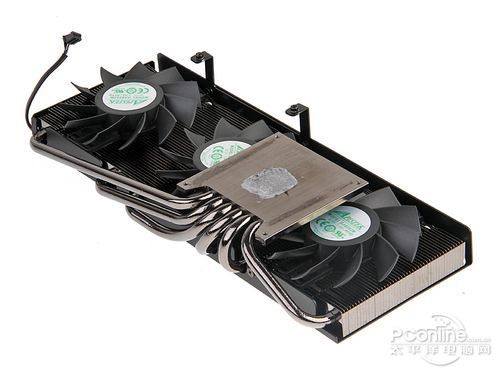

　　全金属外壳，带来Calibre CoolPro概念背藏式三风扇散热系统，反式风扇设计，好处是风道无死角，气流可以均匀送到PCB表面；另一个好处是防尘，清理灰尘难度不大。

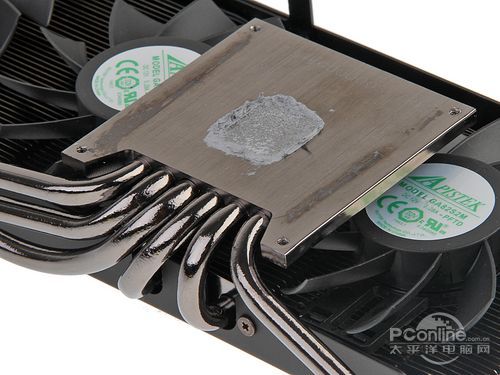

　　6根纯铜镀镍热管，连接44片高密度无锡焊散热鳍片，热管更易受冷，配备3把8cm口径温控风扇，散热更快。实际效果如何，后续满载测试告诉答案。

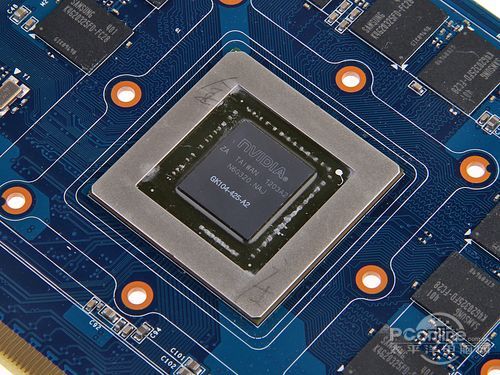

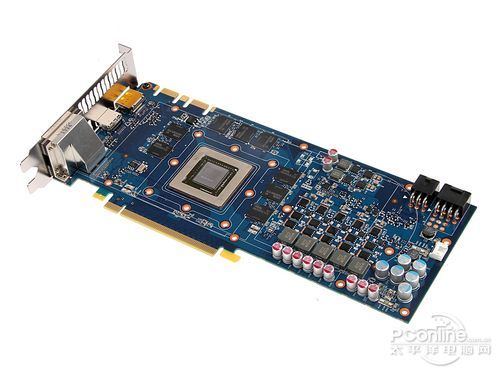

　　PCB方面，既然是公版的设计，不过要说明的是不是P2005 PCB的GTX770的官方公版设计，而是P2002的GTX680公版，所以外观与GTX680基本一致，只不过原来GTX680缺失了的一相电源补全。

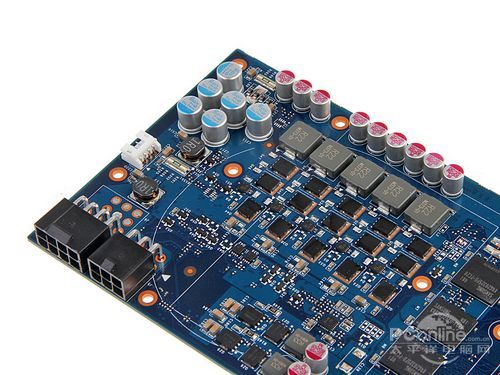

　　既然是公版产品，那么PCB供电做工上也不需要挑剔，毕竟出自NVIDIA手笔，如果真要骂那只能NV中枪了。

　　公版PCB搭配公版的频率，旌宇 GTX770 SuperOC 狂版虽然叫OC，但是频率只是略高于公版的1059MHz核心频率以及与公版一致的7012MHz显存频率的水平。不过独特的Calibre CoolPro背藏式散热给了玩家一定的超频空间。

[page]

测试平台说明：

　　测试平台软硬件配置如上，我们使用消费级高端平台4770K+Z87以避免整机性能的瓶颈。驱动均采用最新版本，对比产品为公版GTX770，而竞争产品的性能对比的对比产品为R9 280X。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

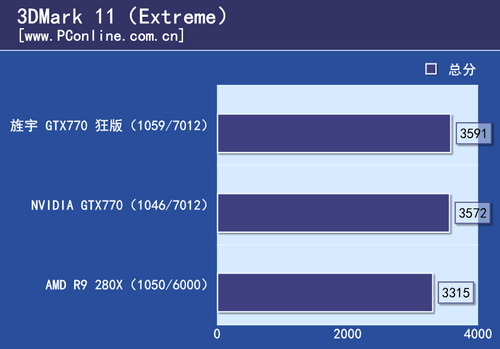

3DMark 11测试成绩对比

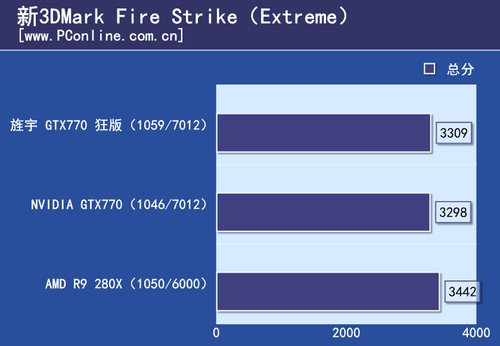

新3DMark测试成绩

　　测试小结：在3D基准性能测试，旌宇 GTX770 SuperOC 狂版的性能稍稍领先GTX770，而在与AMD显卡的对比中呈现互有高低的情况。那么，实际游戏测试成绩如何呢？

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Extreme
《3DMark 11 V1.02》	Extreme

[page]

旌宇 GTX770 SuperOC 狂版游戏测试

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的七款游戏对显卡进行测试。

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

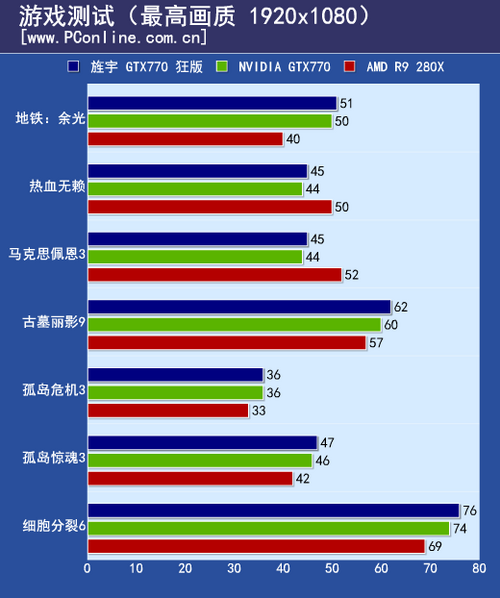

　　我们选取了7款当前热门的大型3D游戏进行测试，并选择了1080P全高清的分辨率以及全最高的画质与打开抗锯齿，来看看最好画质下能否运行流畅游戏。所有游戏都超越了30帧基本流畅线，除了显卡危机级别游戏外，均能完全流畅，毕竟高端显卡是十分给力的。

　　我们将测试游戏的成绩进行量化并汇总评测成绩，看看实际差距有多少。与公版有2个百分比的差距，不明显。而在R9 280X的对比中，领先5个百分比。实际上，平均差距不算明显

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《地铁：最后的曙光》	High画质+AF4X	自带Benchmark
《热血无赖》	最高画质， 高抗锯齿，1920x1080	自带Benchmark
《细胞分裂6》	最高画质，4MSAA，关闭物理加速，1920x1080	Frps软件采集，单人战役-飞机跑道关卡开始的即时演算动画，约35秒
《孤岛危机3》	最高画质，1920x1080	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。
《古墓丽影9》	最高画质，1920x1080	游戏自带benchmark
《孤岛惊魂3》	DX11，最高画质	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地
《马克思佩恩3》	Very High画质，1920x1080，16xFXAA，4xMSAA	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕

[page]

功耗、温度、噪音测试

●温度功耗测试：

　　温度测试中，我们保持显卡长时间负载，使用Furmark拷机是个不错的选择。

●测试结果：

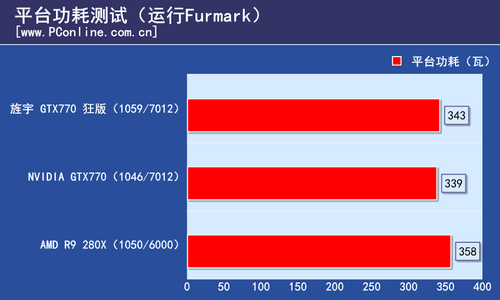

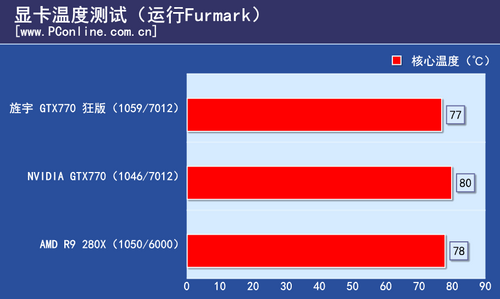

　　测试小结：实际散热效果还不错，77摄氏度的满载温度比公版GTX770以及AMD R9 280X还要低一些。功耗方面，343W的显卡满载平台功耗比公版的高一点点，相信这是频率的差距导致的。而在R9 280X的对比中，依然有节能的优势。

●噪音测试：

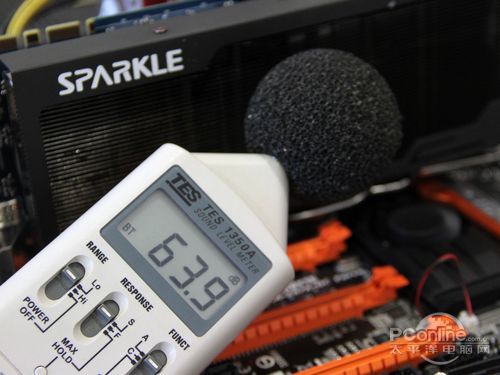

显卡噪音63.9分贝

　　测试小结：满载测试下风扇转速很高，以保证高效的散热效率。噪音略感明显，达到了63.9分贝。

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。

●扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

PConline评测室总结

●旌宇 GTX770 SuperOC 狂版天梯指引位置如下：

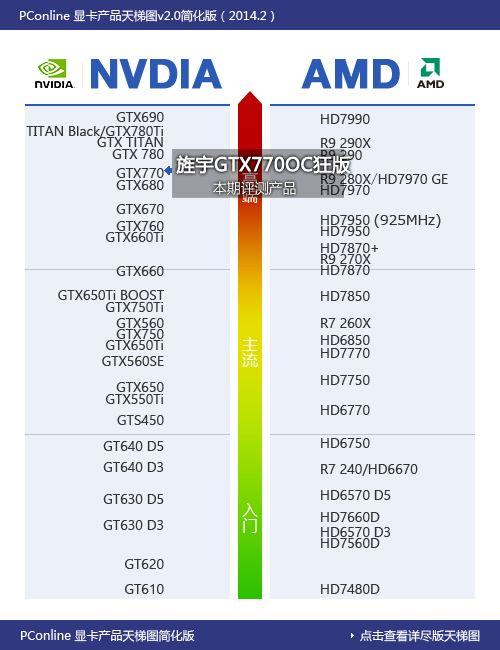

旌宇 GTX770 SuperOC 狂版在天梯图的位置

　　PConline显卡天梯图说明：频率提升13MHz，性能相比公版并没有明显优势，所以旌宇 GTX770 SuperOC 狂版在如上图的显卡天梯位置。

旌宇 GTX770 SuperOC 狂版

●高性价比的优质高端显卡选择

　　旌宇 GTX770 SuperOC 狂版采用纯正公版PCB+特色散热器的方案，既保证了做工，在散热装备上又有着自家特性，最重要的是保持仅仅2000元出头的价格。是一款高端定位上追求性价比的显卡。

　　显卡最大特色自然是Calibre CoolPro概念背藏式三风扇散热系统，外观炫酷、散热高效、方便清理的特性给我们留下较好的印象。不过受制与公版的PCB方案，频率并没有那么激进，仅仅保持略高于公版的水平。不过超频对于动手能力强的DIY玩家来说，小超不是大问题。

　　目前显卡报价2199元，在GTX770算是性价比较高了，并且最近旌宇还开展了优惠活动，GTX770 + 金士顿120G SSD的套装价格为2599元，相当于单卡优惠价为2099，十分给力。感兴趣的朋友可以关注更多的市场信息。
