Tahiti原配继续逆袭 HIS 7870冰酷版评测

　　夹持着Hawaii新架构的气势，AMD R新系列显卡倾巢出击。事实上，除了顶级的R9 290X采用最新的Hawaii架构外，其余均为Tahiti旧架构的马甲版，是AMD留一手看NVIDIA如何行动再反击，还是只为清空旧架构核心的库存？我们不得而知，但唯一肯定的是，新命名系列的显卡肯定会保持初上市高价的形势，所以在新老交替的时期，同架构上代显卡性价比更加出色，下面从HIS HD7870 GHz冰酷版2G的评测中再次得到印证。

　　经过一年多的显卡市场的洗礼，HD7870目前定位在千元出头的价位，HIS HD7870 冰立方版目前电商报价1199元。在进入评测之前，我们需要解释下为何HD7870在当前新旧交替时期会比R9 270X值得购买。

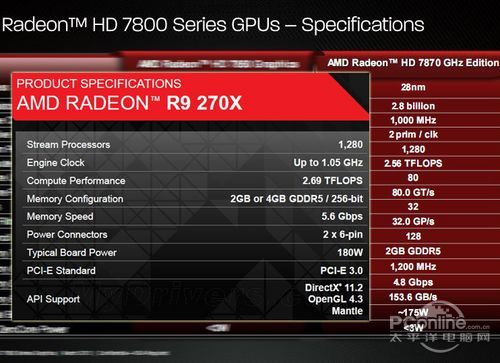

AMD官方的规格对比

　　1280个流处理器、80个纹理单元、32个ROP单元，它是最新千元级R9 270X的规格，同时也是上一代HD7870的规格，本事同根生，R9 270X本来就源自HD7870的Tahiti核心、GCN架构。

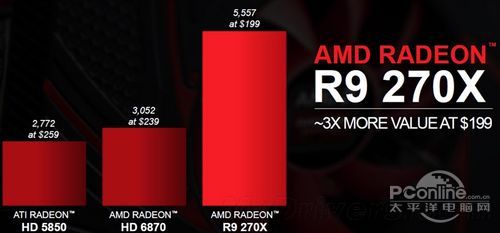

　　从官网的介绍中我们都能看出一些端倪，就是厂商最喜欢和自己上一代显卡进行性能比较，来突出新产品的优越性。可是AMD这次拿R9 270X对比时，比较对象却没有HD7870而是老掉牙的HD6870以及HD5850。所以R9 270X与兄弟产品HD 7870并没有明显差距。

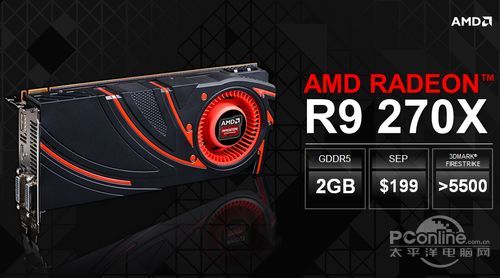

　　至于R9 270X，本身就是HD 7870 GHz的高频版，仅仅在Boost频率比HD 7870 GHz高50MHz，而显存频率也高出一些，流处理器、ROP等重要规格与HD7870一样。如果HD7870采用了高频非公版的设计，那么性能还是能和R9 270X并驾齐驱的。

　　至于消费者最敏感的价格方面，R9 270X发售价为199美元，目前网购价格都在1399元以上，而如今天测试的这款HIS HD7870 GHz冰酷版2G电商最低价仅1199元，作为一款老产品，性价比自然比马甲新品高不少。

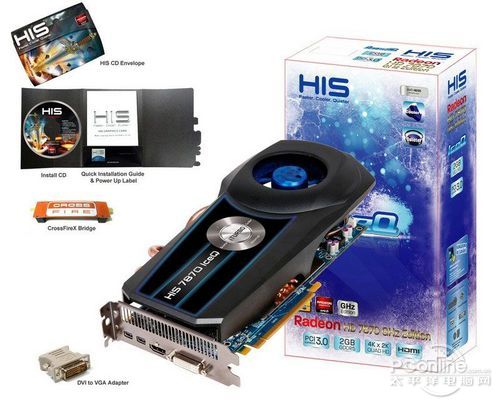

HIS HD7870 GHz冰酷版2G显卡概况

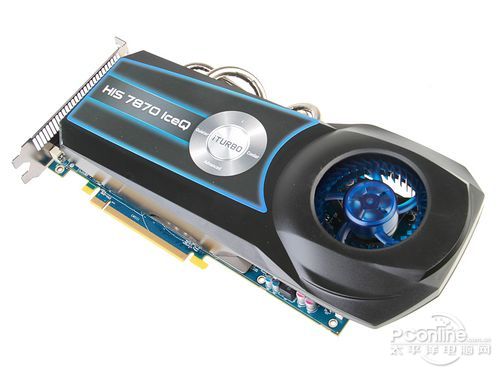

　　HIS HD7870 GHz冰酷版2G显卡延续了HIS独特的设计构造，散热器前窄后宽、体型巨大，像甲板一样固定在PCB上方。显卡散热器采用了全覆盖式设计，涡轮风扇在风量上也是“深得民心”。

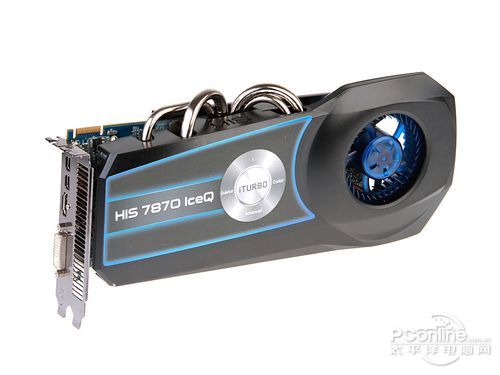

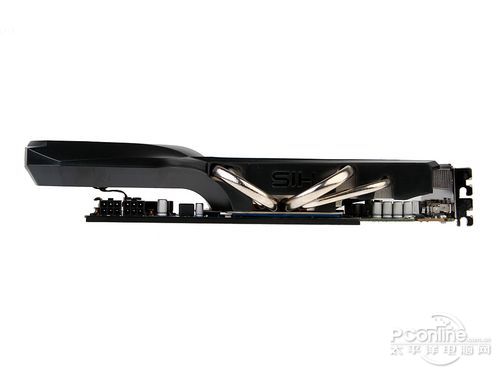

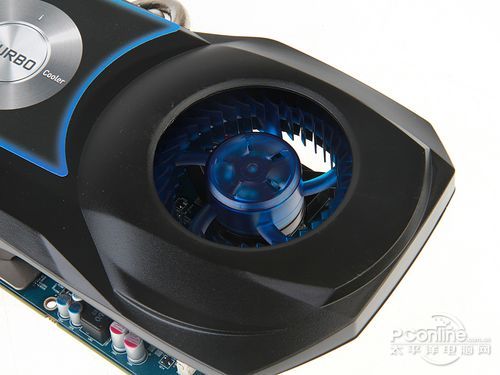

　　显卡散热器体型巨大、造型独特，尾端的涡轮风扇部分是悬空结构，类似一台“鼓风机”。涡轮将冷空气吸入后，借助散热器外壳构成的风道，将空气吹入散热腔，带走内部金属鳍片上的热量，最后从显卡输出接口挡板处吹出，形成了一个完整的独立散热风道。从侧面来看，显卡体积比较厚，需要占据两条主板扩展槽位。

显卡背部图

 从背部看来，显卡保持着很高的贴片工艺水准，整体风格非常严谨扎实。

显卡输出接口

　　HIS HD7870 GHz冰酷版2G的显示输出接口为DVI+HDMI+Mini-DP+Mini-DP四个数字接口模式，可以直接连接各种数字大屏。借助DP分线器，显卡最高可以支持单卡6屏输出。

[page]

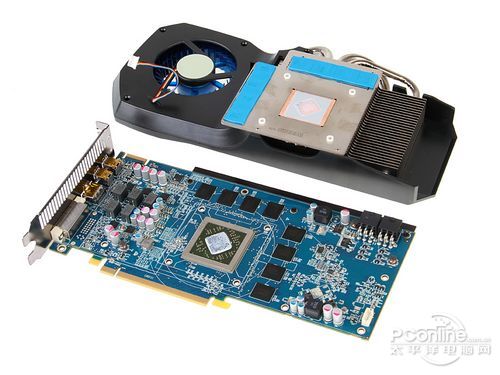

HIS HD7870 GHz冰酷版拆解：

　　显卡散热器采用的是涡轮风扇设计，散热器内部是大面积的散热鳍片和4根5毫米口径铜质热管。涡轮风扇运转起来风量十足，散热器的封闭式腔体内，风力分布也可以更均匀，能完美兼顾PCB前端供电电路散热。

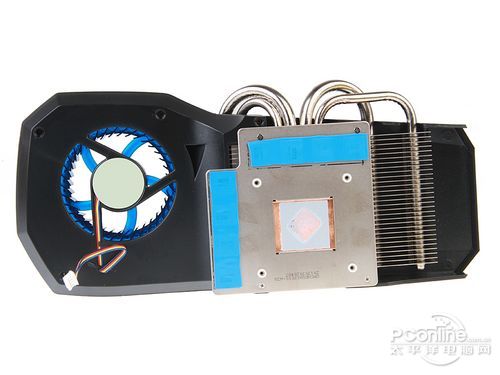

　　显卡散热器具有四根5mm口径的热管，能够快速将热量传导出去。显卡散热器金属鳍片采用穿片工艺接合，做工很严谨，工整、严密的散热片，形成了很大的散热表面积，能够在双风扇作用下快速驱散热量。

显卡散热器

　　散热器具有一块铜吸热底座，铜底与热管、散热片契合的很严密，从而能够更稳定、更高效的传导热量。散热器金属部件细节做工很精湛，切割、穿片、打磨工艺全无瑕疵。

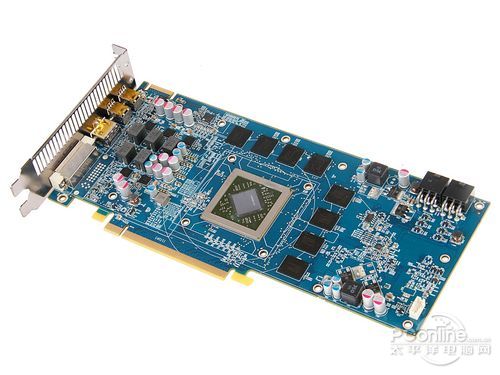

显卡采用的是AMD公版HD7870 PCB设计方案，PCB面积适中，布线风格整齐严谨，5相核心供电电路位于PCB前端，板上元器件、各功能模块布局合理有序。显卡采用256bit显存位宽设计，8颗GDDR5显存芯片组成了2GB的“海量”规格。显卡显示核心采用45度倾斜角摆放。

显卡PCB

　　由于体型大、分量重，显卡PCB上肩还装备了一条金属加固条，能够保护显卡PCB不变形。显卡采用双6Pin外接供电设计，最大功耗155W。

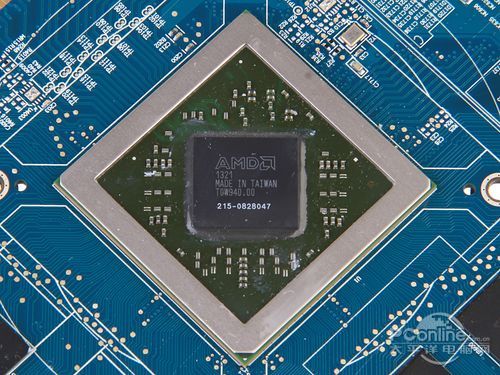

　　“Pitcairn”图形芯片核心面积很小，芯片上印刻有芯片产地、编码等信息。AMD 28纳米GCN图形芯片由台积电代工生产，芯片产地为“Made in TaiWan”。显卡采用的是海力士0.4ns GDDR5显存，显存默认频率4800MHz。

显示核心及显存芯片

　　HD7800系列显卡的“Pitcairn”图形芯片对供电要求并不高，加之显卡的输出接口组合以数字信号为主，因此显卡的4相核心供电电路被安置在了PCB前端，供电模式为数字PMW，用料为铁素体电感、日系固态电容、数控Mosfet组合方案。

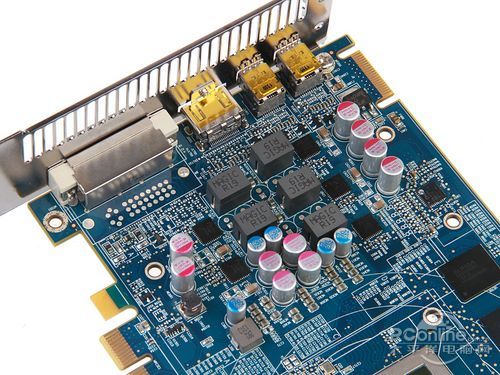

显卡前端电路

　　数字供电电路在负载切换、转换效率上比传统的模拟供电电路更有优势，而且电流/电压控制更精准、调校更精确、更抗干扰，是中高端显卡的首选供电方案，但元器件成本也比传统电路更高。

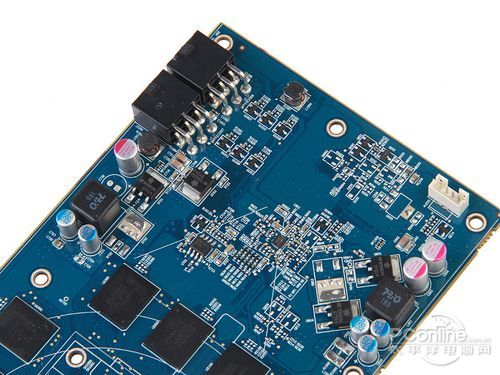

显卡尾端电路

　　显卡尾端具有1相显存供电电路，专门为显存供电。此外显卡还具有1相PCI-E接口辅助供电电路，完善的供电，对显卡的稳定性、超频能力都是一道保障。

[page]

测试平台说明：

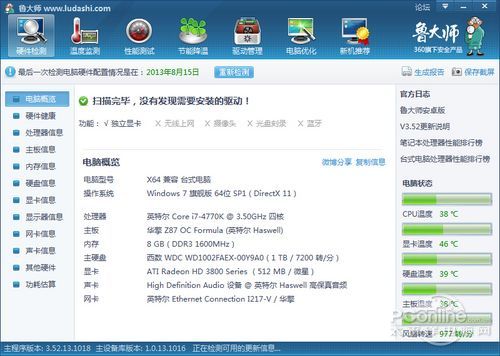

　　测试平台软硬件配置如上。我们直接用HIS HD7870GHz冰酷与GTX660做对比测试，两者皆为公版频率，看看我们今天评测的显卡有没有性能缩水。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

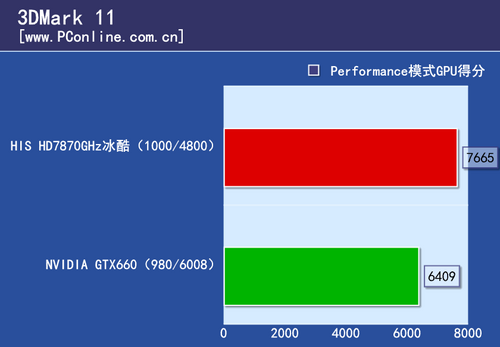

3DMark 11测试成绩对比

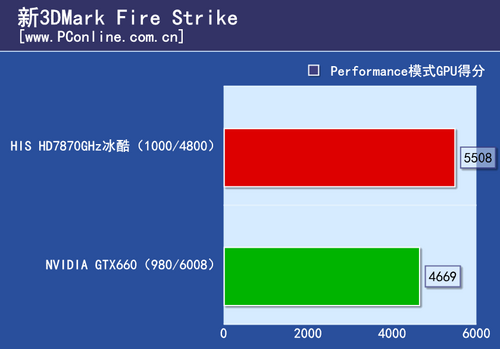

新3DMark测试成绩

　　测试小结：在3D基准性能测试中，可以看到HIS HD7870GHz冰酷的跑分在两个版本的3DMark中跑分均处于领先位置，符合了公版频率显卡的正常水平，下面看看实际游戏表现。

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Performance
《3DMark 11 V1.02》	Performance

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

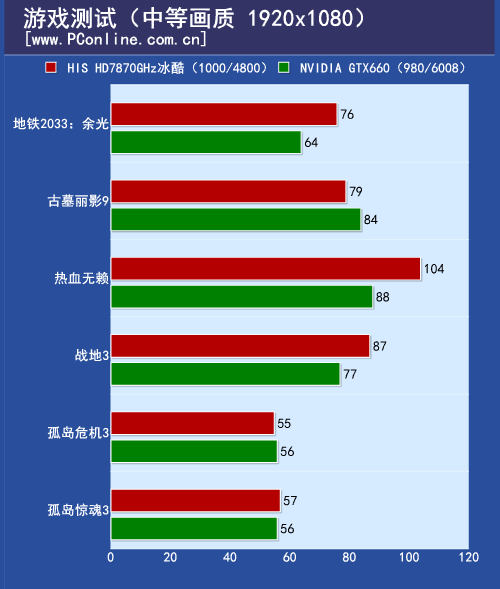

　　我们运行了6款游戏，在画质设置为中等画质，分辨率为1920x1080环境，HIS HD7870GHz冰酷十分不错，实际表现十分流畅，性能上没有缩水，同时整体性能领先GTX660。

　　经过我们汇总，HIS HD7870GHz冰酷相比公版GTX660有着百分之七的性能提升。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《地铁：最后的曙光》	中画质	自带Benchmark
《热血无赖》	中画质， 中抗锯齿，1920x1080	自带Benchmark
《战地3》	中画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机3》	中画质，1920x1080	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。
《古墓丽影9》	中画质，1920x1080	游戏自带benchmark
《孤岛惊魂3》	DX11，中画质	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

测试成绩对比（温度）

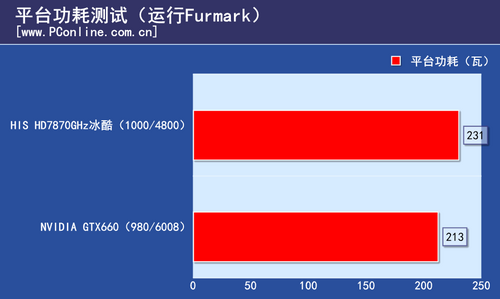

测试成绩对比（平台功耗）

　　HIS HD7870GHz冰酷的温度表现不错，比GTX660还要低。不过功耗控制上由于核心架构的先天不足造成满载功耗比GTX660高。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

环境噪音

　　在噪音测试中，我们将显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

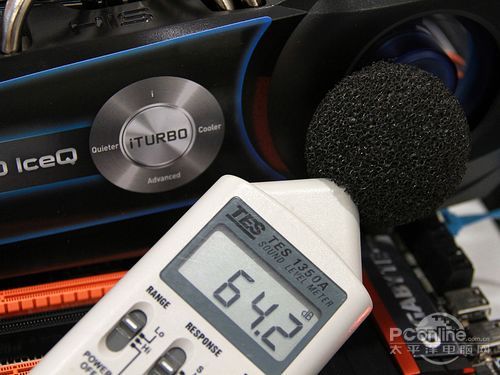

HIS HD7870GHz冰酷的测试数据

　　HIS HD7870GHz冰酷的彪悍散热器自然有着明显的风量，满载情况下风扇噪音达到64.2分贝，噪音比较明显。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

PConline评测室总结：

HIS HD7870GHz冰酷天梯指引位置如下：

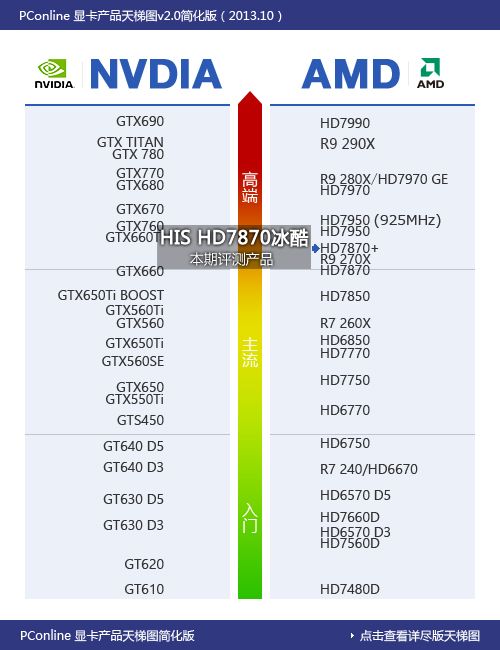

HIS HD7870GHz冰酷在天梯图的位置

　　PConline显卡天梯图说明：HIS HD7870GHz冰酷频率与公版无异，实际性能没有缩水，因此在天梯图中如上图的位置。

 　　从规格可以看出，我们评测的这款为非Turbo的冰酷版本，所以核心频率和7870 GHz版本的1000MHz一致，也就是说性能估计没有太大的差别，特色就是它便宜的价格。此外，从它魁梧的散热器可以看出，该显卡依然具备着HIS显卡独特的冰酷散热器的设计风格，后重前轻的布局容纳充足的散热装备，实际效果也不错，不过需占据额外两条PCI插槽。

　　目前这款显卡网上报价为1199元，性价比不错，感兴趣的朋友不妨多留意其后续优惠信息。
