用料做工再次亮瞎眼！华硕GTX770 DCII评测

　　A卡新品发布在即，N卡方面也没有懈怠，频频动作占取主动权，例如今天要给大家介绍来自华硕的华硕GTX770 DirectCU II。作为华硕显卡，它具备了市售超一流的做工，采用S.A.P超合金规格的用料，供电相数高达10相，下面就来详细看看它们的具体表现。

　　GTX770作为替代6系GTX670的产品，定位次级旗舰，但实际上，GTX770就是GTX680的一个高频马甲，目前性能可以秒杀对手AMD所有单核显卡。

华硕GTX770 DirectCU II简介：

华硕GTX770 DirectCU II：黑红霸气配色

ASUS DirectCU II

　　华硕GTX770 DirectCU II的正面保持一向霸气风格，黑红配色显得很高档，路出几根热管增添气质。背部具体一体化散热背板，有助显卡散热。

显示输出：Displayport+HDMI+双DVI

　　华硕GTX770 DirectCU II的显示输出是标准的“开普勒“配置，”提供了2个DVI、1个HDMI和1个DisplayPort接口，支持NVIDIA四屏输出技术，可满足玩家对组建单卡多屏输出系统的需求。

华硕GTX770 DirectCU II参数规格说明

　　众所周知，GTX770只是GTX680的高频版+个Boost 2.0的马甲，性能上可以预料得到。华硕GTX770 DirectCU II的核心频率仅比公版高13MHz，因此性能上应该和公版无异。

[page]

华硕GTX770 DirectCU II拆解赏析

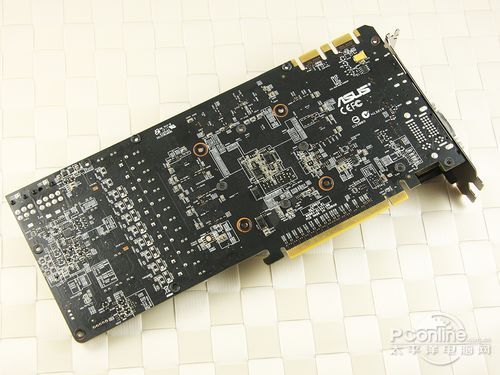

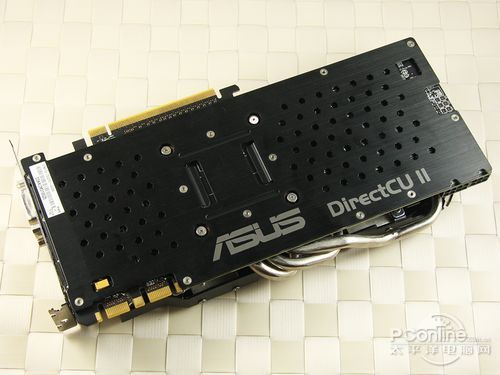

华硕GTX770 DirectCU II拆解：霸气的背板

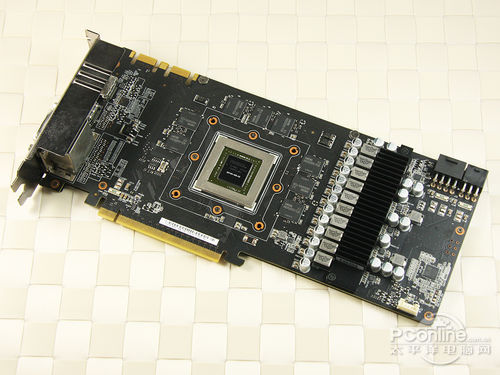

华硕GTX770 DirectCU IIPCB

　　华硕GTX770 DirectCU II拆解后，可以看到原件排布整齐划一，散热背板核心位置还特意多出四颗螺丝，让背板紧贴核心以增强散热效果。

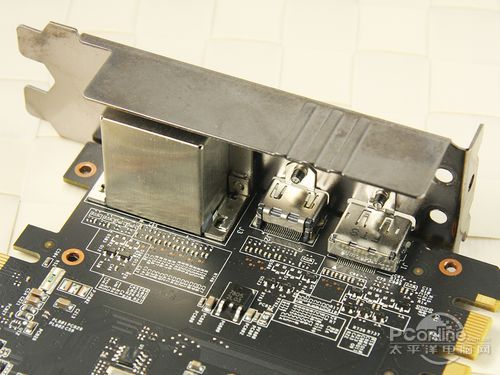

华硕GTX770 DirectCU II前端电路

　　前端电路的HDMI口做了屏蔽处理，前段电路比较精简，因为供电部分都集中到后端。

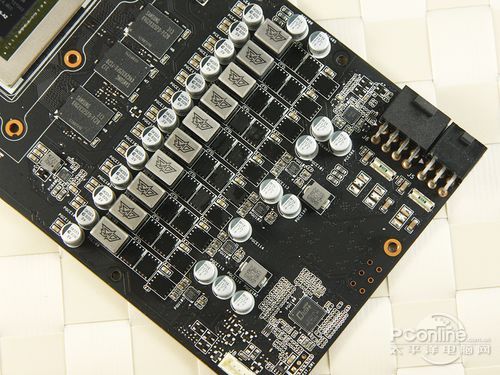

豪华供电：8相核心、2相显存

S.A.P超合金供电规格

　　华硕高端的S.A.P超合金供电规格，DiGi+数字解决方案、超合金电容、超合金电感、超合金场效应管、超合金混合动力引擎，貌似很好很强大。

　　采用超合金供电的显卡可以最大获得15%的性能进一步挖掘潜力、延长2.5倍的使用寿命，并且降低供电部分的温度5-15摄氏度，而通过超合金混合动力引擎超带来的供电智能管理，在显卡工作时实现智能调节，有效提升性能最高达15%。


华硕GTX770 DirectCU II核心与显存

　　华硕GTX770 DirectCU II采用的GK104-425-A2核心，内含1536个流处理器，32个ROP单元。但频率只比公版的1046MHz高13MHz，按照上述做工用料配置，超频到1150MHz完全没问题。显存频率也和公版一致为7012MHz。

 ●华硕GTX770 DirectCU II散热系统

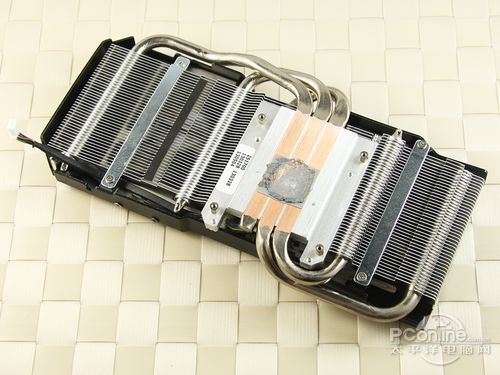

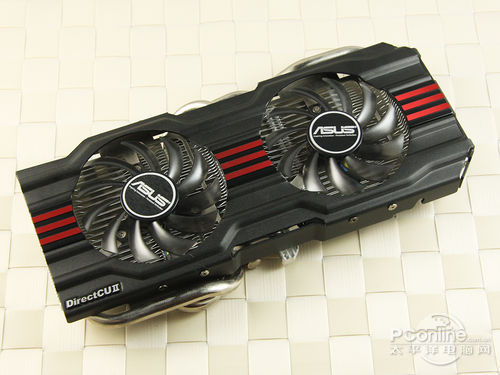

显卡散热器，风格沉稳

　　华硕GTX770 DirectCU II采用三热管直触GPU式散热，能有效将核心热量迅速传导至散热器，配合两个8cm静音风扇，显卡的散热效能理想。

[page]

测试平台说明：

　　测试平台软硬件配置如上。虽然频率不高，但毕竟是GTX770的超公版，我们加入公版GTX770作为参考对象，看看技嘉这款产品有多少的提升，另外加入对手AMD HD7970GE作参考。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

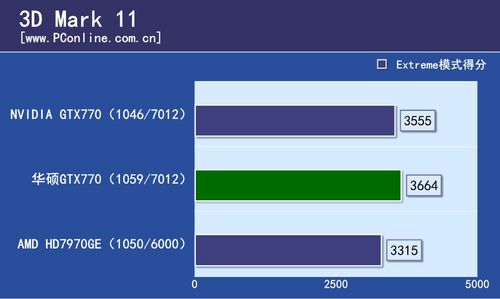

3DMark 11测试成绩对比

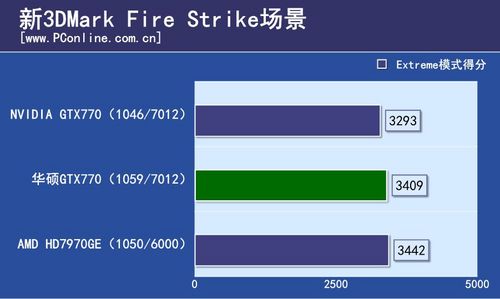

新3DMark测试成绩

　　测试小结：在3D基准性能测试中，受限于频率，华硕GTX770 DirectCU II的跑分没比GTX770公版强多少，下面看看实际游戏表现。

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Extreme
《3DMark 11 V1.02》	Extreme

[page]

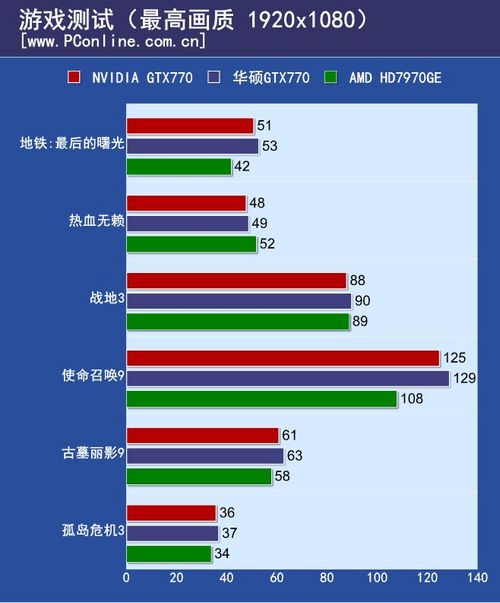

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

　　我们运行了六款游戏，在画质设置为全高，抗锯齿为4AA，分辨率为1920x1080环境下，华硕GTX770 DirectCU II大幅度领HD7970GE，领先幅度高达10%。

　　经过对比上诉所测试的六个游戏，华硕GTX770 DirectCU II相对公版核性能相对提升3%。综合游戏性能相对HD7970GE提升高达10%，秒杀HD7970GE不在话下。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《地铁：最后的曙光》	最高画质+AF4X	自带Benchmark
《热血无赖》	高画质， 极限抗锯齿，1920x1080	自带Benchmark
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《战地3》	Ultra画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机3》	Very High画质，1920x1080，4xMSAA	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。
《古墓丽影9》	最高画质，开启头发特效	游戏自带benchmark

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

测试成绩对比（温度）

测试成绩对比（平台功耗）

　　根据我们所测，三张显卡满载温度都差不多是80摄氏度，功耗方面华硕GTX770 DirectCU II满载也只有310W，仍然比HD7970GE低。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

环境噪音

　　在噪音测试中，我们将显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

满载噪声：57.5分贝

　　华硕GTX770 DirectCU II噪声控制表现一般，有65.4分贝，不过高端显卡满载超过60分贝是比较正常的。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

华硕GTX770 DirectCU II天梯指引位置如下：

华硕GTX770 DirectCU II在天梯图的位置

　　PConline显卡天梯图说明：华硕GTX770 DirectCU II和公版差不多，实际性能稍强于公版GTX770，因此在天梯图中如上图的位置。

PConline评测室总结：

　　华硕GTX770 DirectCU II的表现中规中矩，总的来说没有其他系列的华硕显卡表现那么突出。受限于频率，游戏跑分不是很高（其实完全可以设置高一些），做工用料奢华级，对得起华硕的招牌，但散热器表现有点强差人意，表现一般般。目前，本卡报价高达2999元，性价比值得商榷，因此只适合做工用料当和华硕控。

　　GTX770作为GTX670的继任者，性能上超越GTX680和对手HD7970GE。A卡方面新品即将推出，各位玩家可以持币观望一下，一旦A卡新品推出，N卡绝对会降价。
