再次走在性价比前端!铭瑄GTX770、GTX760评测

　　GTX760和GTX770发布有一段日子，目前已全面铺货，价格比较稳定，相信在AMD推出新显卡前，价格不会再有什么大变动。今天评测给大家介绍的铭瑄GTX760、GTX770 JetStream就是其中新品，它们作为非公版的GTX760、GTX770，默认频率很高，游戏性能也很好，最重要的是价格十分诱人。其中铭瑄GTX770 JetStream的报价已经和某些品牌的GTX680报价相持平了，性价比十足，下面就来看看它的具体表现。

　　GTX760定位中高端玩家，虽然也是开普勒GK104的阉割版马甲，但性能与GTX660Ti相近甚至超过，已经可以把AMD的单芯次级旗舰HD7950打得满地找牙。

　　GTX770定位高端玩家，是上代旗舰GTX680的加强版马甲，目前性能可以秒杀AMD所有单芯显卡。

铭瑄GTX760/GTX770 JetStream简介：

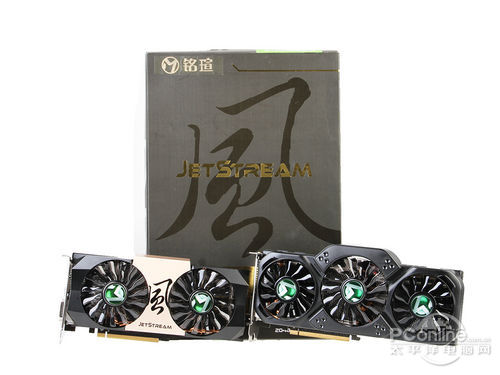

铭瑄GTX760/GTX770 JetStream正面包装

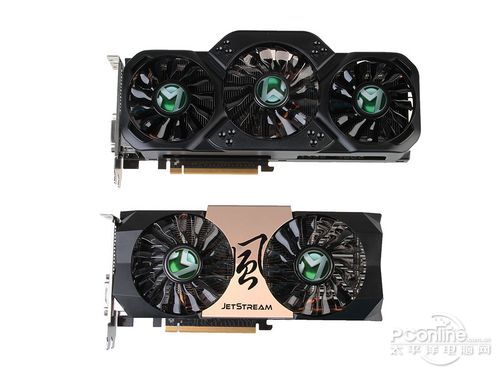

铭瑄GTX760、GTX770 JetStream使用不同的模具

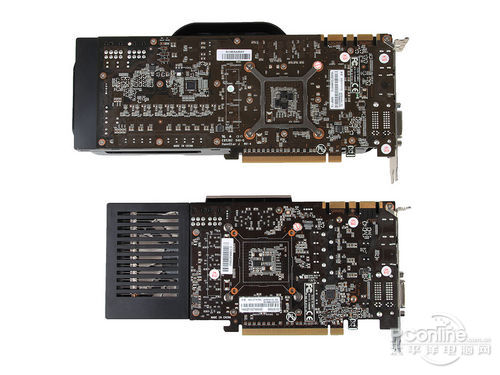

铭瑄GTX760、GTX770 JetStream用不一样的PCB

　　铭瑄GTX760/GTX770 JetStream两卡外观区别较大，GTX770 JetStream比较长，而且配备三风扇散热。而GTX760 JetStream看起来比较短，而且翻过来后发现显卡一部分长度是散热器填补的，PCB和GTX760公版一样长。

铭瑄GTX760 JetStream正面比较有质感

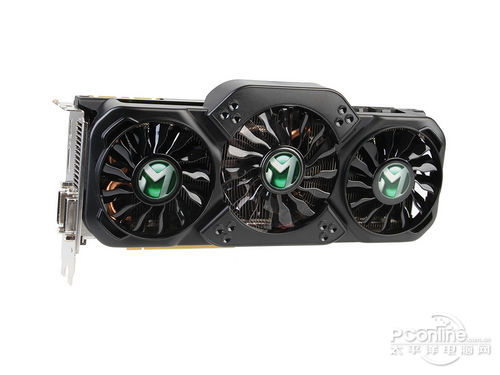

铭瑄GTX770 JetStream配备三风扇“太极”散热

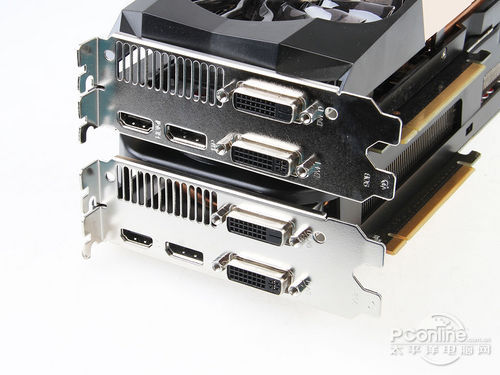

显示输出：Displaypory+HDMI+双DVI

　　铭瑄GTX760/GTX770 JetStream提供了2个DVI、一个HDMI，一个Displayport，非常标准的“开普勒”输出，支持NVIDIA四屏输出技术，满足玩家组建多屏输出。

铭瑄GTX760/GTX770 JetStream参数规格说明

　　从规格上看，铭瑄GTX760、GTX770 JetStream的频率都大幅度超越公版，性能上非常有看头。我们更想知道，铭瑄这两款产品的频率高，内里的用料应该会保障到高频率的运行，下面我们一齐看看。

[page]

铭瑄GTX760/GTX770 JetStream拆解赏析

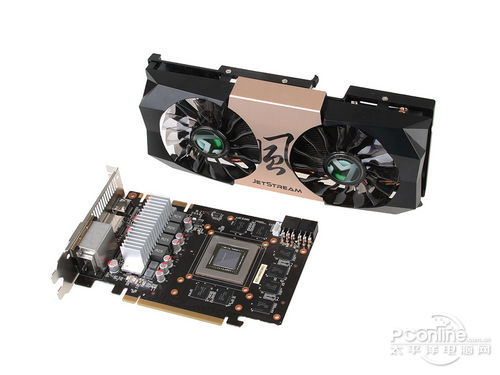

铭瑄GTX760 JetStream拆解

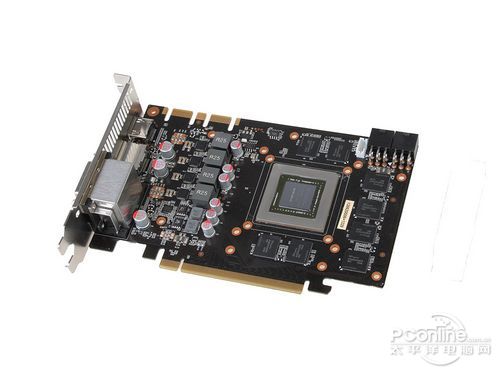

铭瑄GTX760 JetStream PCB

　　铭瑄GTX760 JetStream拆解后可以一看到显卡做工用料基本上和公版一样，不同的是MOS管处配备了一块铝制散热片，另外MOS管采用的是服务器级别的DrMOS，这会在后面详细介绍到。

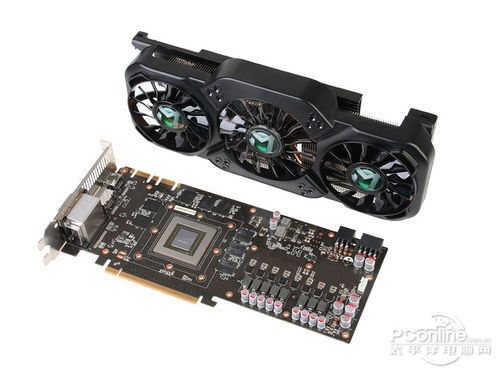

铭瑄GTX770 JetStream 拆解

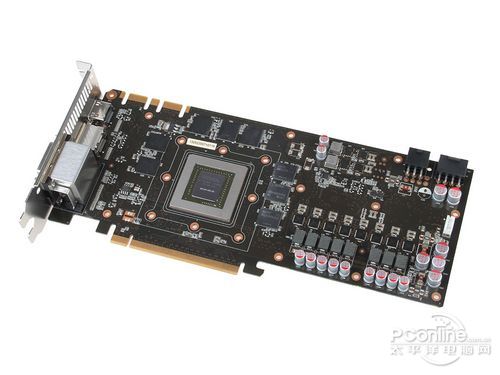

铭瑄GTX770 JetStream PCB

　　铭瑄GTX770 JetStream拆解后可以一看到显卡做工用料和公版差异很大，原件排布整齐，布局跟更加贴近GTX680公版，用料也明显的比公版强大。

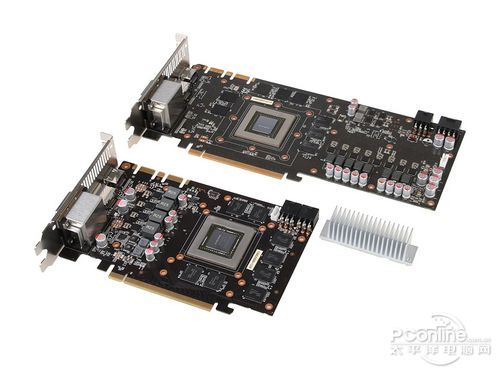

两卡PCB长度相差很大

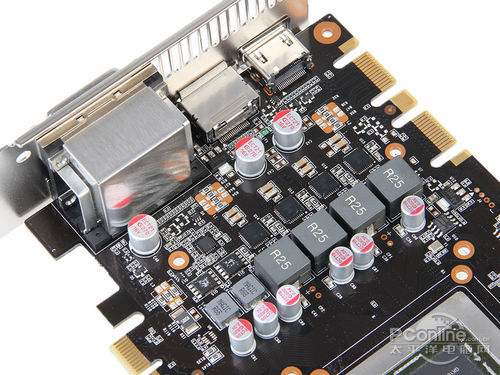

铭瑄GTX760 JetStream前端电路：4+2相供电，服务器级别DrMOS

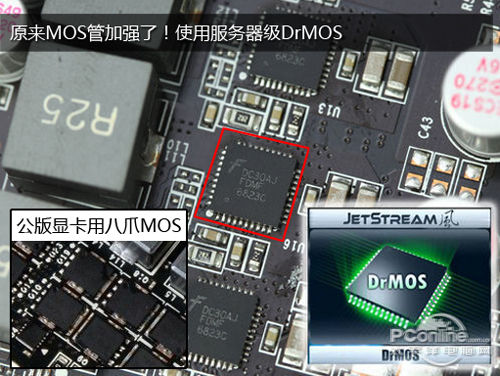

Drmos管：MOS管和驱动IC整合在一起

　　MOS管使用Drmos芯片，Drmos是铭瑄风系列上的标配，功率密度是分离MOSFET的3倍，有别于传统的Mosfet，DrMOS通过集成整合，将MOS管和驱动IC整合在一起。这样做不仅能够增加转换效率、减少电磁干扰，同时还能够有效降低MOS管的发热量，提供更高的电流和有效地减少热量的产生，另外Drmos上还附有铝制散热片。做工用料对得起观众，虽然看上去是精简了，但实际上是合理的修改。

铭瑄GTX760 JetStream前端电路：空空如也

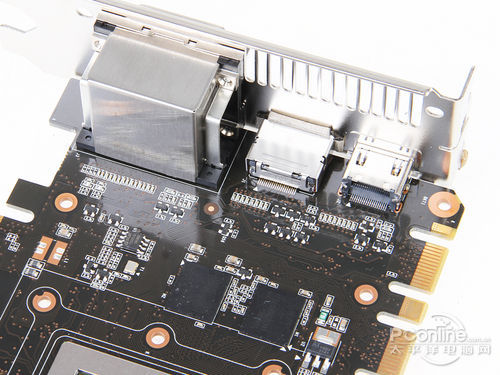

　　两卡输出接口都做了屏蔽，前端电路则各不相同。铭瑄GTX760 JetStream的供电模块安置在前端，采用4+2相分离式供电配以服务器级别的DrMOS管，完全能满足1072/6200MHz的超公版频率。而铭瑄GTX770 JetStream前端电路则空空如也，因为供电都集中到后端了。

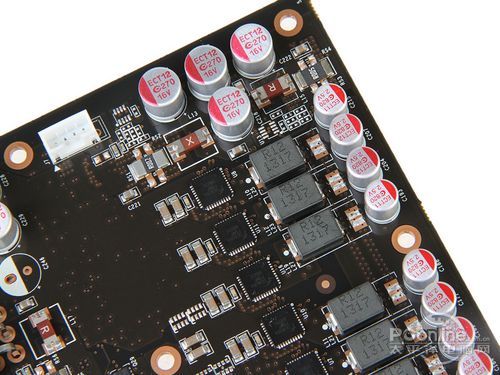

铭瑄GTX770 JetStream前后端：8+2相分离式供电

　　显卡供电的元件都集中到后端这里了，显卡配置8+2相供电，核心每相供电配置R12超级铁素体电感、日化高品质固态电容和服务器级别的DrMOS管。显存2相，每项配备R铁素体电感和两个五爪MOS管，做工用料十分扎实。

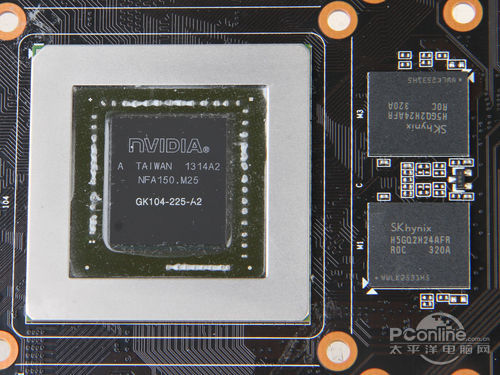

GTX760核心：GK104-225-A2

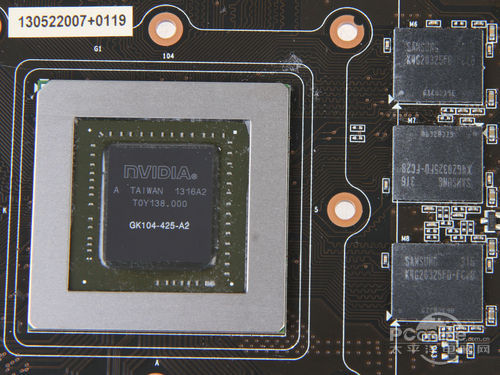

GTX770核心：GK104-425-A2

　　两卡核心都是于28nm制程工艺的上一代旗舰开普勒GK104，GTX760核心上有所精简，配备1152个流处理器，96个纹理单元，32个光栅单元，显存位宽256bit，配备SK海力士显存颗粒，组成2048MB/256bit。性能更贴近GTX660Ti。而GTX760则是GTX680的加强版，配备1536个流处理器，128个纹理单元，32个光栅单元，256bit显存位宽，配备三星GDDR5显存颗粒，同样组成2048MB/256bit，目前能秒杀性能AMD所有单核心显卡。

铭瑄GTX760 JetStream：X2风扇

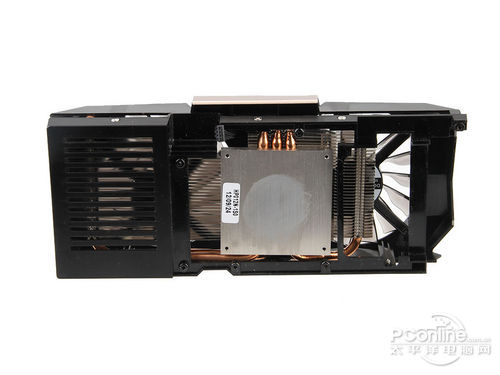

铭瑄GTX760 JetStream：三热管散热器

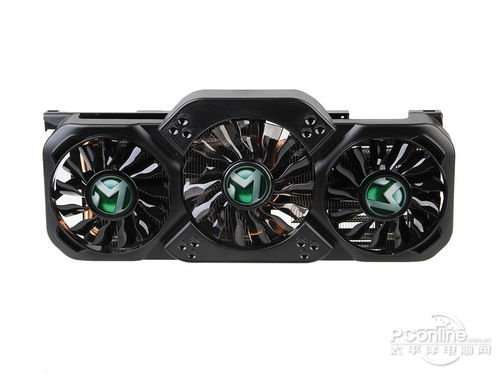

铭瑄GTX770 JetStream：三风扇8cm*9cm*8cm配置

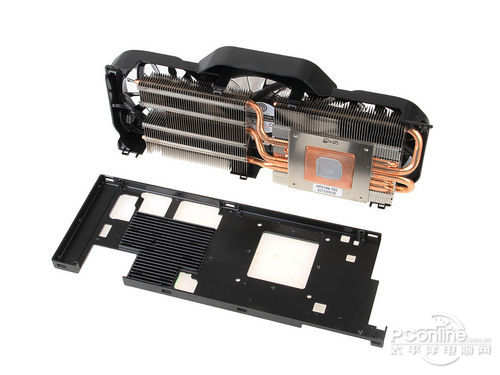

分离式5热管+全铜底+全金属固定板

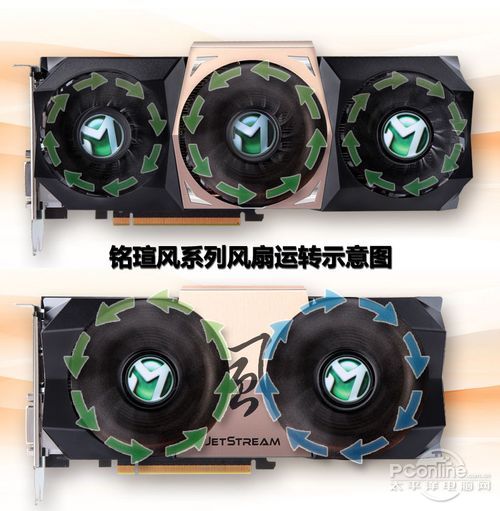

　　铭瑄GTX770 JetStream采用X3智能风扇系统，搭载三三风扇的设计，以8*9*8cm风扇的规格排列，每个相邻的风扇在不同的方向旋转，以减少空气的阻力，形成合理的散热风道，有效地提高整体散热性能，并且减少风扇噪音。同时散热器风扇均能覆盖整块显卡消灭散热盲区。

[page]

测试平台说明：

　　测试平台软硬件配置如上。我们加入GTX760/GTX770公版，看看高频状态下的铭瑄GTX760/GTX770 JetStream相对公版能有多大性能提升，另外加入对手AMD HD7970GE做参考。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

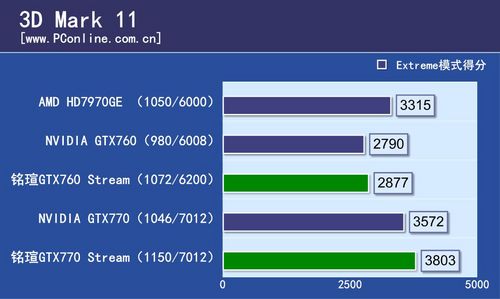

3DMark 11测试成绩对比

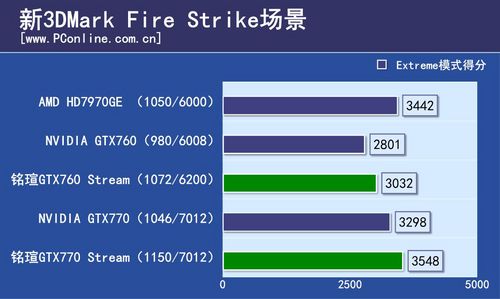

新3DMark测试成绩

　　测试小结：在3D基准性能测试中，可以看到铭瑄GTX760/GTX770 JetStream两卡相对各自公版提升幅度很大，有长足的提升。明显的GTX760明显大大落后于HD7970GE，毕竟定位和价钱都相差很远。

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Extreme
《3DMark 11 V1.02》	Extreme

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏《地铁：最后的曙光》，《热血无赖》，《战地3》，《使命召唤9》，《古墓丽影9》，《孤岛危机3》对显卡进行测试，其中几款游戏更是让AMD和NVIDIA不断出驱动来优化的。

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

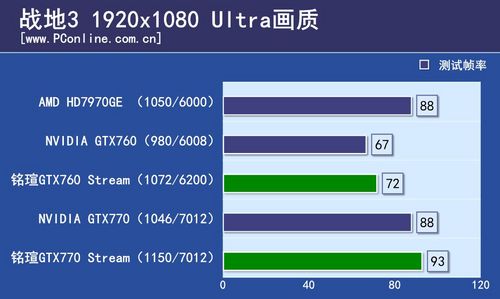

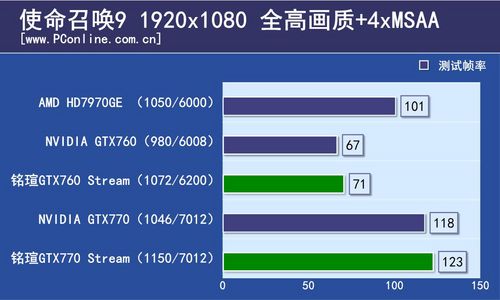

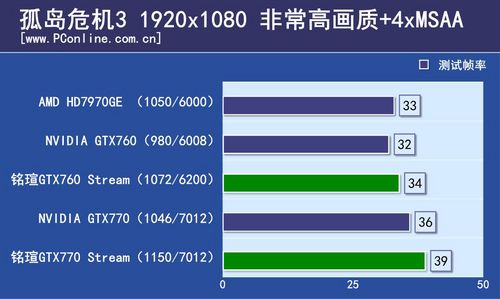

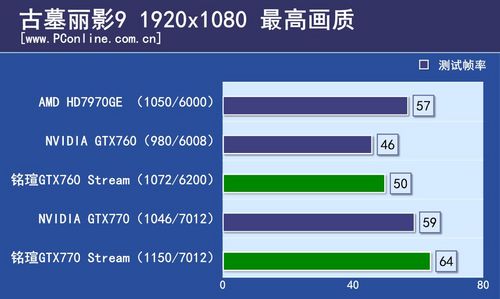

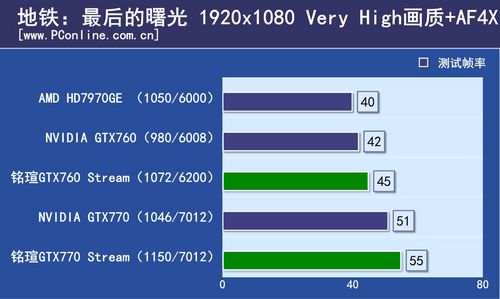

　　我们运行了6款游戏，在画质设置为全高+高抗锯齿，分辨率为1920x1080环境下，出现了非常有趣的现象。在《地铁：最后的曙光》中，5张显卡跑分呈阶梯状，而且相差幅度都不大，《孤岛危机3》同样出现类似有趣的现象。综合来说，HD7970GE是比GTX760强很多的，毕竟定位和价格都相差几个级别，而GTX770则比HD7970GE强大得多。除了比较变态的《孤岛危机3》外，其他游戏基本上都能运行在40或以上的帧数，游戏体验感良好。

　　经过对比上诉所测试的6个游戏，铭瑄GTX760 JetStream凭借默认高频，领先公版GTX7607%。而铭瑄GTX770 JetStream则领先GTX770公版8%左右，领先HD7970GE更高达15%。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《地铁：最后的曙光》	Very High画质+AF4X	自带Benchmark

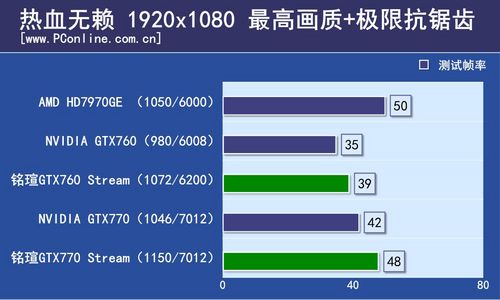

《热血无赖》	最高画质， 极限抗锯齿，1920x1080	自带Benchmark
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《战地3》	Ultra画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机3》	Very High画质，1920x1080，4xMSAA	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。
《古墓丽影9》	最高画质，开启头发特效	游戏自带benchmark
《马克思佩恩3》	Very High画质，1920x1080，16xFXAA，4xMSAA	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

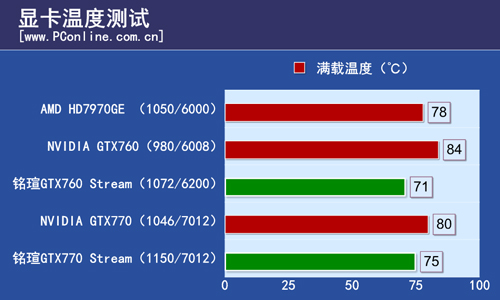

测试成绩对比（温度）

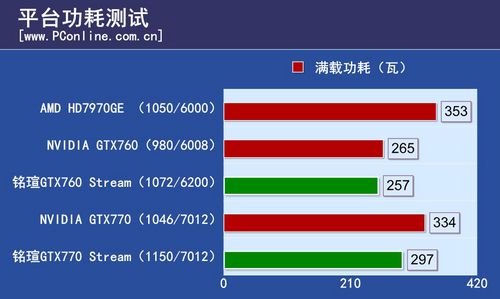

测试成绩对比（功耗）

　　铭瑄GTX760/GTX770 JetStream两卡的功耗/温度表现比较理想，特别是铭瑄GTX760 JetStream的满载温度比公版小多了。而铭瑄GTX770 JetStream的满载功耗控制的很好，凭借合理的精简用料和服务器级别的DrMOS管的使用，比公版GTX770功耗低了超过30W！

-----------------------------------------------------------------------------

显卡风扇噪音测试：

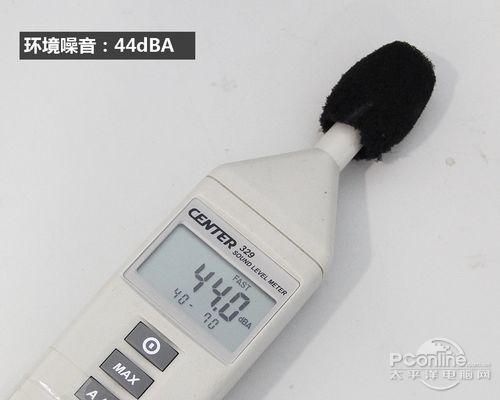

环境噪音

　　在噪音测试中，我们将显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

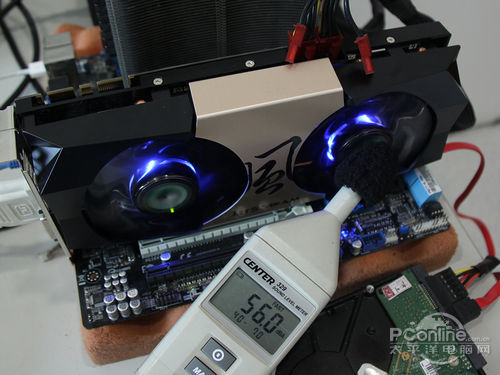

铭瑄 GTX760 JetStream满载噪声：56分贝

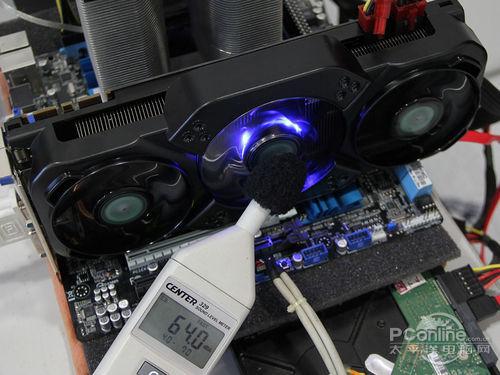

铭瑄 GTX770 JetStream满载噪声：64分贝

　　两卡的满载噪声都比教理想，GTX760 JetStream只有56分贝，放进机箱基本上就听不到了。而铭瑄 GTX770 JetStream作为旗舰显卡，64分贝也在合理范围内。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

PConline评测室总结：

铭瑄GTX760、GTX770 JetStream天梯指引位置如下：

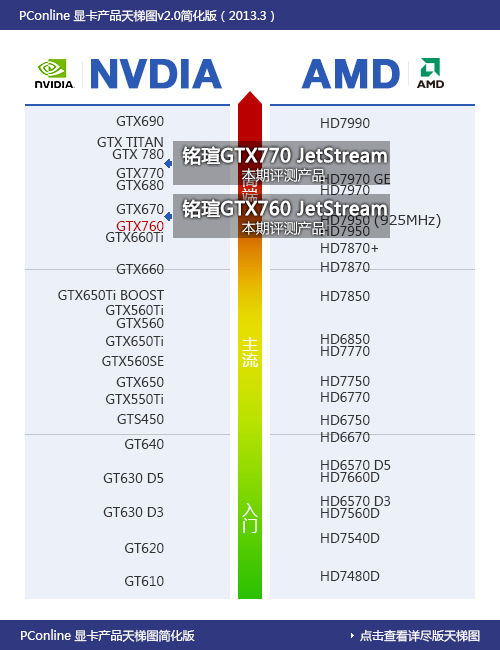

铭瑄GTX760/GTX770 JetStream在天梯图的位置

　　PConline显卡天梯图说明：铭瑄GTX760/GTX770 JetStream默认频率比公版高，实际性能强于领先于公版GTX760和GTX770，因此在天梯图中如上图的位置。

　　铭瑄GTX760/GTX770 JetStream两卡的表现十分不错，做工上都有高端卡应有的风范，用料上虽然看上去相对公版貌似有所精简，不过仔细看因为采用了服务器级别的DrMOS管，因此都是合理范围内的修改。两卡的散热性能还算可以，都能在满载的情况下把温度压制到一个较低水平同时风扇的噪声不会太高。

　　两卡因为默认高频的缘故实际性能都各自对应的公版强不少，能在全高清分辨率变态画质+变态抗锯齿下流畅运行主流大型3D游戏，特别是《孤岛危机3》这种变态游戏铭瑄GTX770 JetStream能跑到接近40帧表现已经相当不错了。目前两卡的电商报价十分划算，特别是铭瑄GTX770 JetStream更低至2599元，与一些品牌的GTX680报价持平，有兴趣的玩家们不妨关注一下。

　　前些时候忽然有新闻说A卡的“HD8990”推出了！结果一看只是HD7990的马甲。AMD不给力，让N卡嚣张了这么久，连GTX760都威胁到自家的次级旗舰HD7950了，我们热烈期盼AMD推出能“秒杀”N卡的各种单芯显卡，让两家互相拆台去吧，我们消费者坐收渔利好了。
