显卡也要靠包装?旌宇高性价比GTX660评测

　　GTX660是NVIDIA上一代中端显卡，作为NVIDIA“6”系显卡GTX660受到非常大的关注。SPARKLE推出了自己新一代Calibre独角兽系列显卡，其外观非常有“质感”，包装更是与众不同。下面就来详细看看它到底出彩在哪里。

　　GeForce GTX660是上一代的中端显卡，可以在全高清分辨率全高画质下流畅运行主流大型3D游戏，为迎合GTX760入市，现在价格水分都蒸得差不多了。

Sparkle GTX660 Calibre版简介：

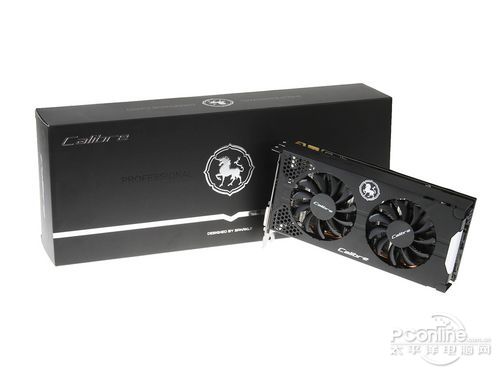

Sparkle GTX660 Calibre显卡包装

　　Sparkle GTX660 Calibre给人的第一印象是包装盒特别小，只有一般显卡包装盒的一半大小。而且包装盒看上去非常“高档”，特别是中间类似于法拉利的logo可能会让人错以为这是一条高档皮带皮扣之类的包装盒。

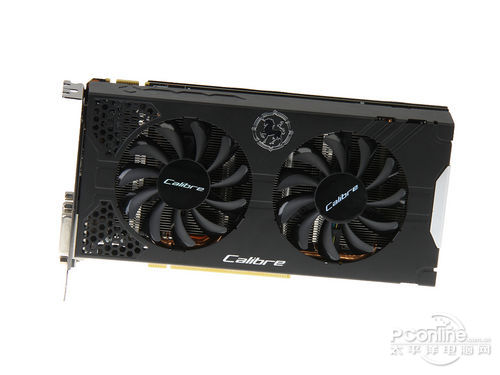

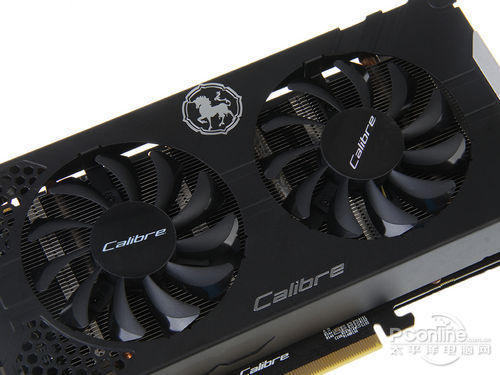

Sparkle GTX660 Calibre显卡正面

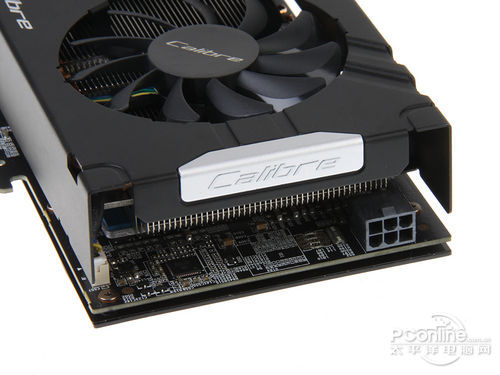

Calibre无处不在

　　Sparkle GTX660 Calibre正面正面样式其实和Sparkle SuperOC差不多，但外壳材质使用黑色磨砂亚光，显得比较高档。另外Calibre标识无处不在，Calibre是独角兽的意思，那个长得像法拉利的logo也就是Calibre本身。

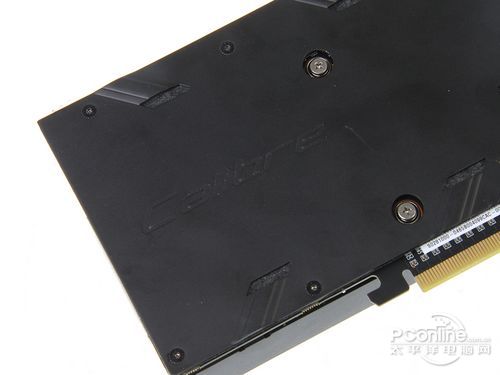

显卡背面：一体化固定背版

　　显卡背面被一体化散热背板完全覆盖，同样是黑色磨砂亚光材质。

Calibre

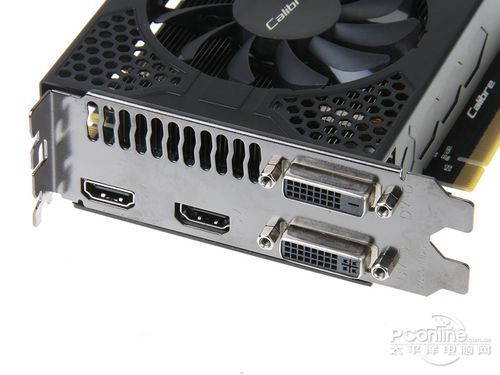

显示输出：双HDMI+双DVI

　　Sparkle GTX660 Calibre显示输出不同于标准开普勒，提供了2个DVI、两个HDMI，虽然没有Displayport口，但仍致辞NVIDIA四屏输出技术。

Sparkle GTX660 Calibre参数规格说明

　　从规格上看，Sparkle GTX660 Calibre拥有完整的GK106核心，拥有960个流处理器，32个ROP单元，性能强悍。

[page]

Sparkle GTX660 Calibre拆解赏析

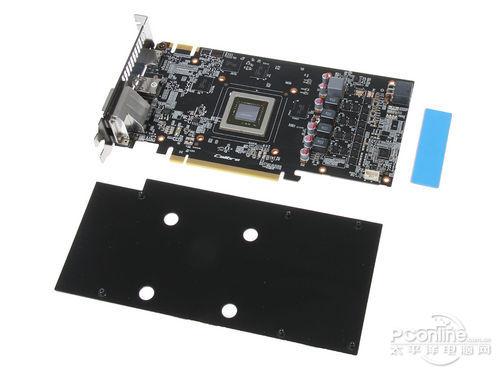

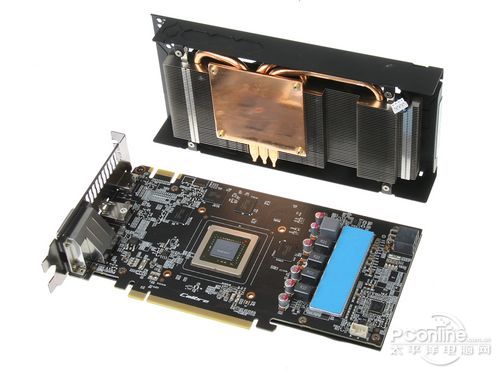

显卡拆解

前后一体化散热背板辅以MOS散热片

　　Sparkle GTX660 Calibre拆解后可以发现，供电MOS管上有一块散热片，散热片有散热胶和散热器鳍片附着在一起。

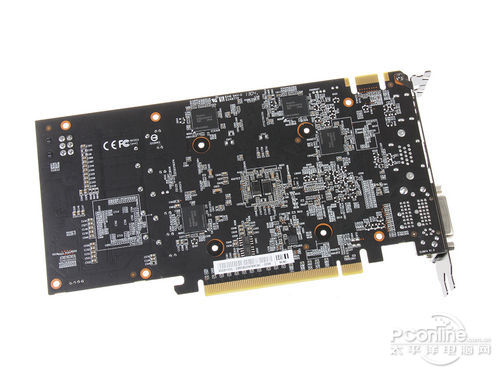

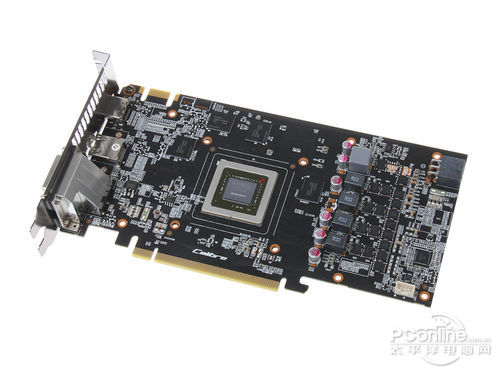

Sparkle GTX660 Calibre PCB

　　卸下背板后仔细观察可以看到PCB背面元件也比较密集，由PCB长度也可以看到是一块超公版显卡。另外，PCB内层也负有两盎司铜，配合散热背板和强劲散热，为显卡的默认高频率奠定基础。

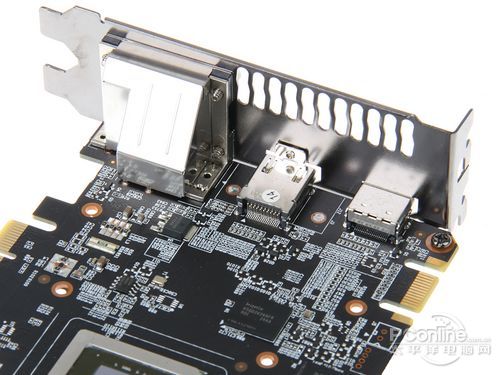

Sparkle GTX660 Calibre前端电路

　　输出接口做了屏蔽，前端电路都是些小原件，比较精简因为供电模块都集中在后端。

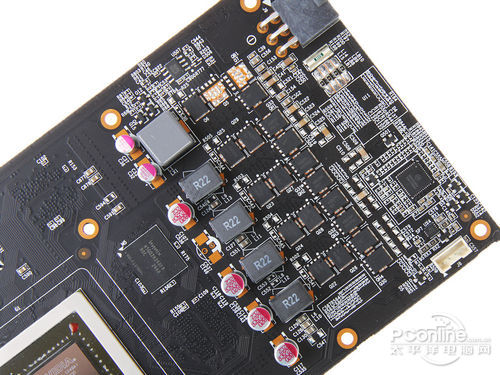

Sparkle GTX660 Calibre：4+1相分离式供电

　　显卡正面的元件都集中到后端这里了，显卡配置4+1相供电，核心4相，每相供电配置R22全铁素电感、日化高品质固态电容和三个五爪MOS管。显存1相，配置1个1R5铁素体电感、日化高品质固态容和两个五爪MOS管，做工用料不错，为高频的运行提供了稳定的保障。

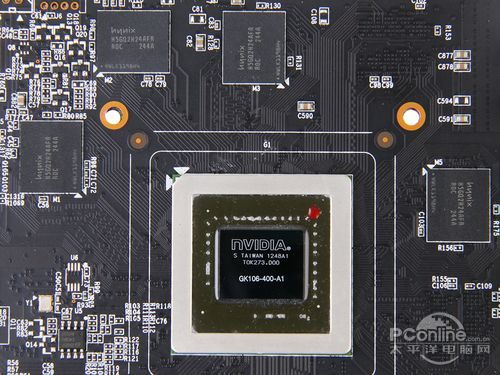

显卡芯片和显存芯片

　　Sparkle GTX660 Calibre采用28nm制程的开普勒GK106-400-A1核心，拥有960个流处理，24个ROP单元，默认频率1058MHz。性能介于对手AMD HD7850和HD7870之间，游戏性能强悍，为NVIDIA中端之王。显存方面采用海力士GDDR5，默认频率设定在6008MHz。

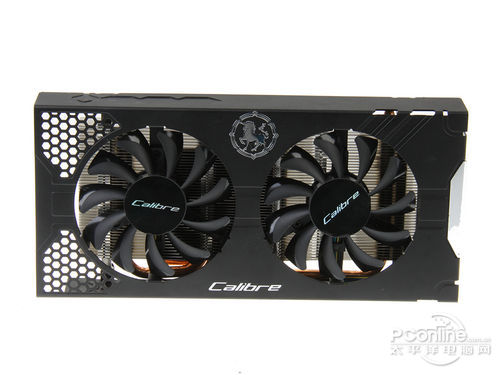

Coolpro散热器


三热管全铜底双风扇散热器

　　Sparkle GTX660 Calibre配置三热管全铜底双风扇的Coolpro散热器，散热鳍片密集，完全满足显卡在高频运行。

[page]

测试平台说明：

　　测试平台软硬件配置如上。Sparkle GTX660 Calibre默认频率很高，而且报价仅比低一个级别的GTX650Ti Boost贵不了多少，因此直接与GTX650Ti Boost 2G和HD7850 2G作对比。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

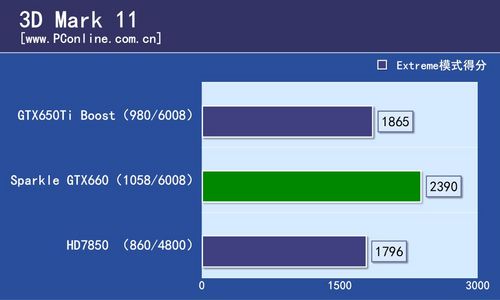

3DMark 11测试成绩对比

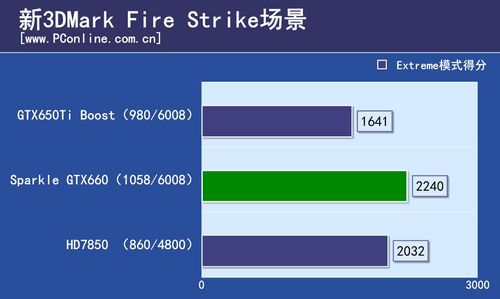

新3DMark测试成绩

　　测试小结：在3D基准性能测试中，可以看到Sparkle GTX660 Calibre的跑分在两个版本的3DMark中跑分均处于领先位置。Sparkle GTX660 Calibre不单只跑分高，实测游戏性能也很强大，下面看看实际游戏表现。

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Extreme
《3DMark 11 V1.02》	Extreme

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

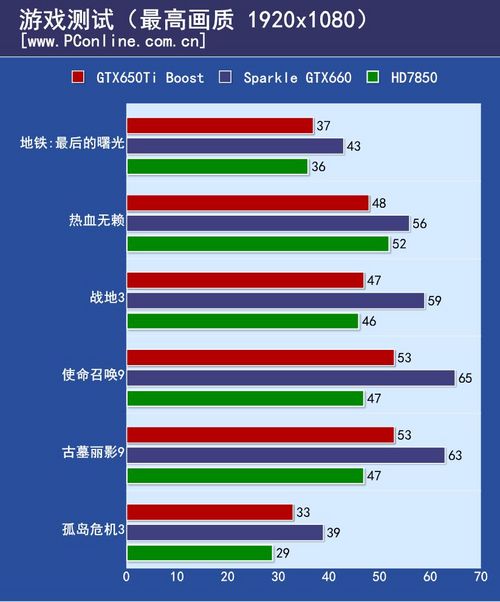

　　我们运行了6款游戏，在画质设置为全高+高抗锯齿，分辨率为1920x1080环境下，Sparkle GTX660 Calibre大幅度领先另外两卡（当然要领先，不领先对不起国家对不起党），完败HD7850，按照这个势头估计也能完败高频版的HD7850。。

　　经过对比上诉所测试的6个游戏，Sparkle GTX660 Calibre相对GTX650Ti Boost领先20%。领先HD7850更是高达27%！别意外，主要是因为现在AMD的驱动不给力。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《地铁：最后的曙光》	高画质+AF4X	自带Benchmark
《热血无赖》	高画质， 高抗锯齿，1920x1080	自带Benchmark
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《战地3》	Ultra画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机3》	High画质，1920x1080，NoAA	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。
《古墓丽影9》	高画质，开启头发特效	游戏自带benchmark

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

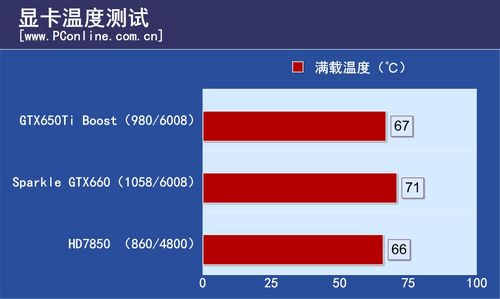

测试成绩对比（温度）

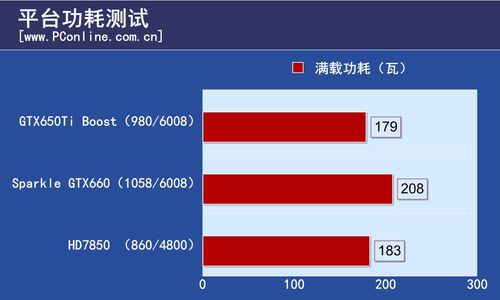

测试成绩对比（平台功耗）

　　Sparkle GTX660 Calibre的功耗温度表现还算正常，默认高频的情况下这个表现已经可以了。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

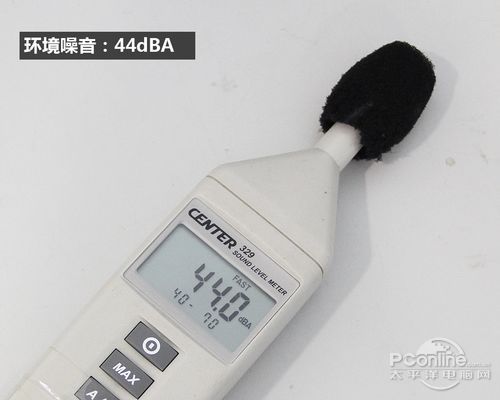

环境噪音

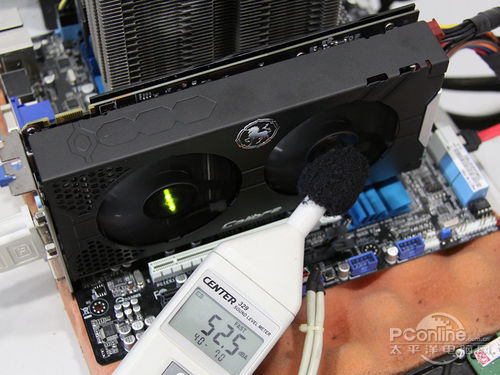

　　在噪音测试中，我们将显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

Sparkle GTX660 Calibre满载噪声：52.5分贝

　　Sparkle GTX660 Calibre控制都不错，只有52.5分贝，散热器十分给力挺给力！

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

Sparkle GTX660 Calibre天梯指引位置如下：

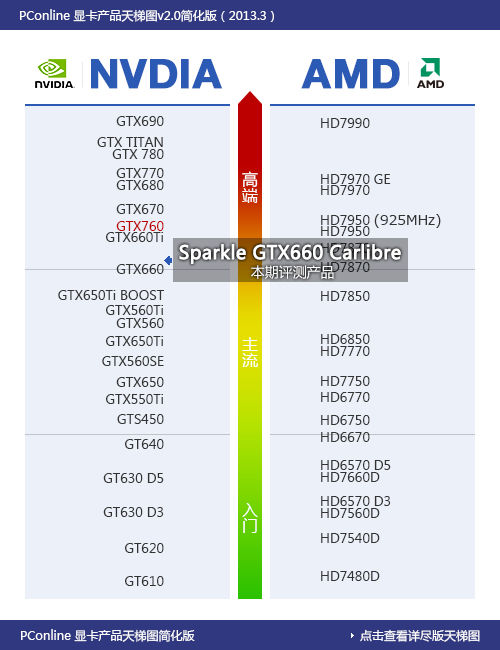

Sparkle GTX660 Calibre在天梯图的位置

　　PConline显卡天梯图说明：Sparkle GTX660 Calibre比公版高，实际性能强于大大领先于公版GTX650Ti Boost和HD7850，因此在天梯图中如上图的位置。

PConline评测室总结：

　　Sparkle GTX660 Calibre的表现还算可以，做工用料上算是比较扎实的，散热器效能也算可以，镇得住默认高频的核心。性能上，能秒杀GTX650Ti Boost和HD7850，游戏体验感要上一个档次（当然要秒杀，价钱也不一样），因为本卡电商报价是1299元，比一般非公GTX650Ti Boost和HD7850贵个100~200元，既然已经花了个一千多，再花多个一两百换来游戏体验感搞一个档次，个人感觉可以考虑，有兴趣的玩家们不妨关注一下。

　　逢6必火是N卡的传统，GTX760的横空出世吸引了大家的目光，但上一代GTX660的余温依然没有减退，整好因为GTX760的出现，让GTX660的水分蒸发，现在对GTX660而言，1299元是个相当不错的价格，性价比很高。
