新架构改进有多大？旌宇GTX660穿越PK GTX460

　　NVIDIA的6系显卡一直是最受关注的系列，逢“6”必火已经成为NVIDIA显卡的代名词。作为6系显卡，GTX460在10~11年间发光发热，成为NVIDIA的顶力柱，并衍生出多个版本。今天评测室就迎来了旌宇 GTX660 SuperOC/旌宇捍卫者GTX460两张显卡，而作为完整GF104核心的旌宇捍卫者GTX460当年的地位也相当于今天的旌宇 GTX660 SuperOC。下面我们就来看看，经过两代发展后，两张显卡的性能差距究竟有多大。

　　GTX660定位中端显卡，性能介于对手AMD HD7850和HD7870之间，能在全高清分辨率全高画质下玩爽主流大型3D游戏，目前价格处于千元出头，相当适合游戏玩家。

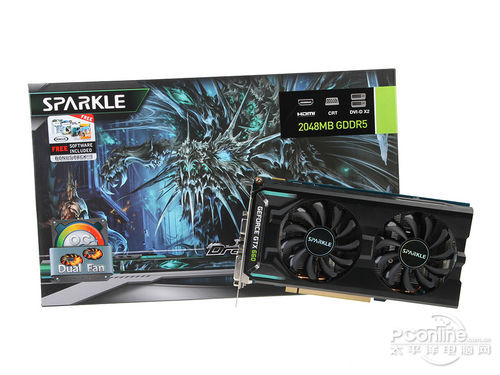

旌宇 GTX660 SuperOC狂版简介：

旌宇 GTX660 SuperOC狂版 图片 评测 论坛 报价

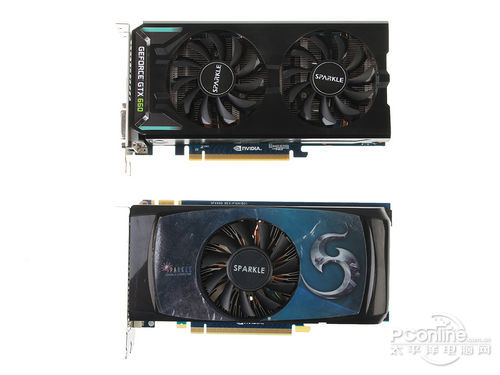

上为旌宇 GTX660 SuperOC狂版，下为旌宇捍卫者GTX460

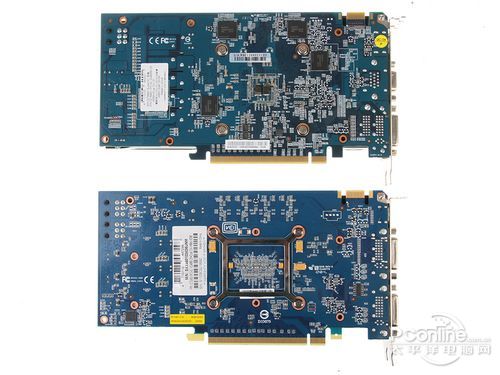

PCB背面：一样的长度

　　从两卡正面可以看到，旌宇捍卫者GTX460的外观更贴近GTX460公版，为单风扇配置。而旌宇 GTX660 SuperOC狂版明显地比GTX660要好看，双风扇全黑配色显得十分酷。从PCB背面可以看到两卡长度相当一致。

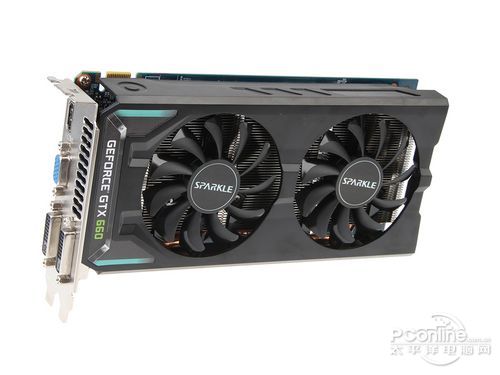

显卡正面：黑色双风扇

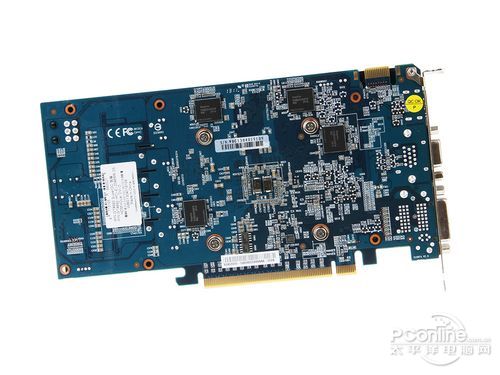

显卡背面：明显看到四颗显存

　　旌宇 GTX660 SuperOC狂版正面为全黑配色加上一点青色作点缀，显得比较沉稳。从PCB背面可以看到密密麻麻的元件，以及四颗显存芯片。

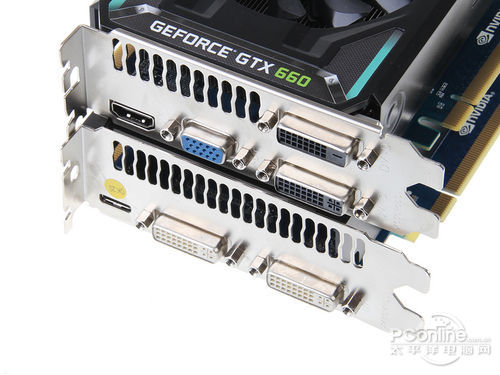

显示输出：旌宇 GTX660 SuperOC狂版提供HDMI+VGA+双DVI

　　旌宇 GTX660 SuperOC狂版提供了2个DVI、1个HDMI和1个VGA接口，比较特别，因为一般都是提供HDMI+Displayport+双DVI的，这样可以轻松组多屏输出。Displayport变成VGA真的有点不理解。而旌宇捍卫者GTX460相对逊色很多，miniHDMI+双DVI，双DVI十分不错，而这个miniHDMI众所周知是个鸡肋。

旌宇 GTX660 SuperOC狂版参数规格说明

　　时隔两代，旌宇 GTX660 SuperOC和旌宇捍卫者GTX460都是各自核心的完整版，游戏性能都很强悍。根据以前的评测，GTX660公版综合水平胜过GTX460超过50%！下面，我们拆解这款旌宇 GTX660 SuperOC狂版，看看做工用料如何。。

[page]

旌宇 GTX660 SuperOC狂版拆解赏析

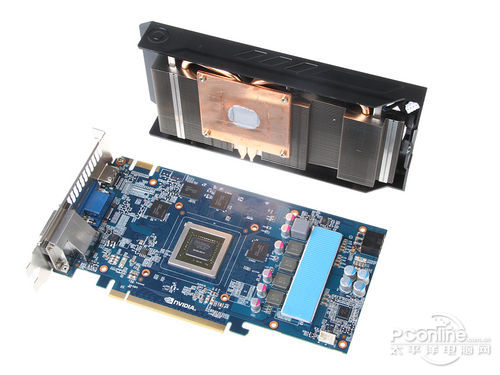

显卡拆解

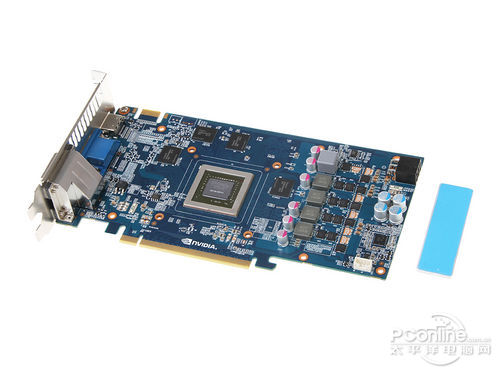

显卡PCB

　　显卡拆解后可以发现，MOS管处贴了一块散热片，这块散热片表面还覆盖一层散热膏贴，与散热鳍片相接触，如下图。

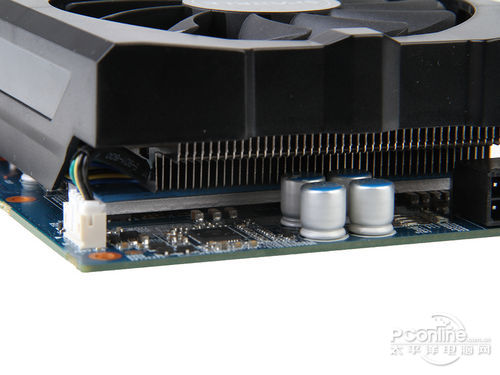

MOS管散热片与散热鳍片紧密接触

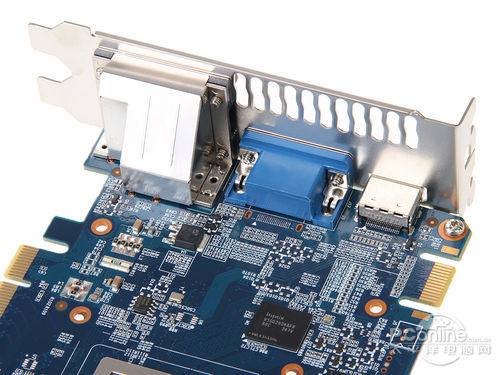

前端电路

显卡上端供电模块

　　观察前端电路，显示输出都做了屏蔽，另外元件比较稀疏，因为显卡供电都集中在PCB后端。显卡配置4+1相供电，核心4相，每相供电配置R22全铁素电感、日化高品质固态电容和三个五爪MOS管。显存1相，配置1个1R5铁素体电感、日化高品质固态容和两个五爪MOS管，做工用料不错，为高频的运行提供了稳定的保障。

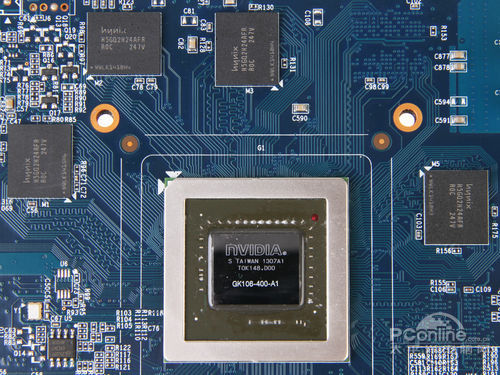

　　旌宇 GTX660 SuperOC狂版采用28nm制程的开普勒GK106-400-A1核心，拥有960个流处理，24个ROP单元。性能介于对手AMD HD7850和HD7870之间，游戏性能强悍，为NVIDIA中端之王。显存方面采用海力士GDDR5，默认频率设定在6008MHz。

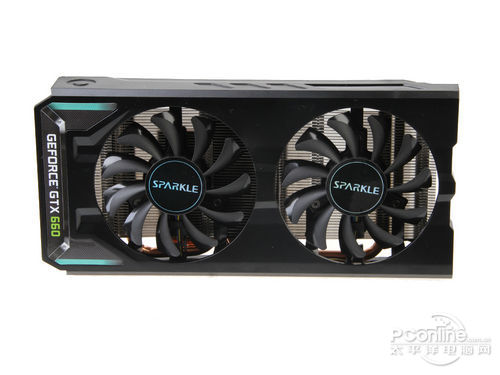

显卡散热器：黑色外观，双风扇结构

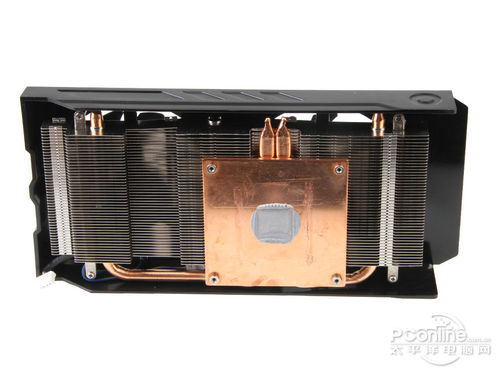

优质的双热管全铜底座

　　旌宇 GTX660 SuperOC狂版配置双风扇双热管全铜底座散热器，散热鳍片密集，完全满足显卡在高频运行。

[page]

测试平台说明：

　　测试平台软硬件配置如上。GTX660使用的是开普勒次一级的核心GK106，主要是替代上一代GTX560/GTX460完整版。因此这一次评测，我们加入上一代的旌宇捍卫者GTX460作对比测试，看看经过两代发展后，他们的性能差距有多大。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

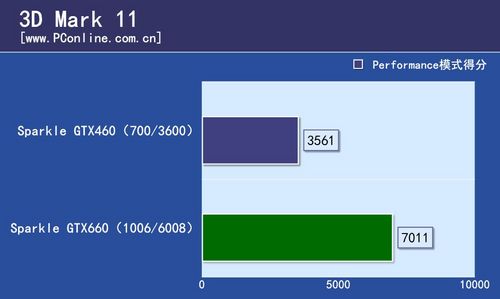

3DMark 11测试成绩对比

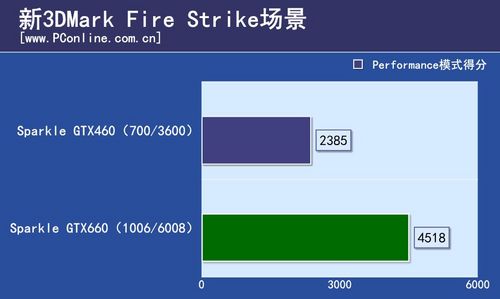

新3DMark测试成绩

　　测试小结：在3D基准性能测试中，可以看到旌宇 GTX660 SuperOC远超旌宇捍卫者GTX460，GTX660的相对GTX460理论测试跑分增幅接近50%，GTX460更像现在的GTX650Ti的水平。下面看看实际游戏表现。

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Performance
《3DMark 11 V1.02》	Performance

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

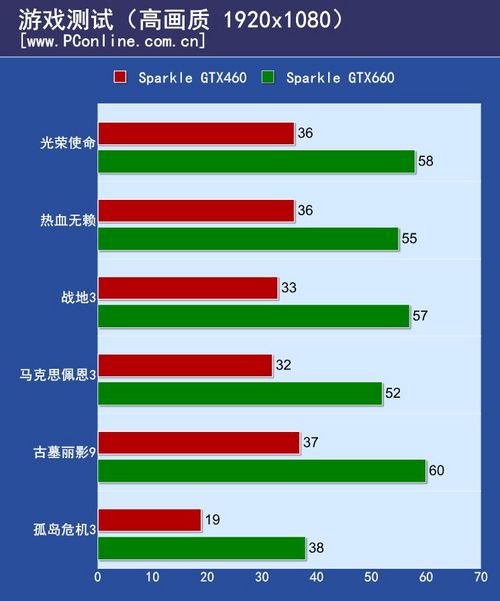

　　我们运行了六款游戏，在画质设置高，分辨率为1920x1080环境下，旌宇 GTX660 SuperOC都能流畅运行主流大型3D游戏，平均帧数都今本接近60帧，游戏体验感相当好。而旌宇捍卫者GTX460大部分游戏也能流畅运行，但是帧数相对低很多，都在30~40之间，特别是新游戏《孤岛危机3》，帧数只有19帧，基本无可玩性。

　　经过对比上诉所测试的6个游戏，旌宇 GTX660 SuperOC凭借先进架构大容量显存以及高频相对旌宇捍卫者GTX460，性能提升高达69%！非常恐怖！

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	高贴图，开启后期处理，关闭物理加速，1920x1080 4xMSAA	自带Benchmark
《热血无赖》	高画质， 高抗锯齿，1920x1080	自带Benchmark
《古墓丽影9》	全局非常高画质，1920x1080	自带Benchmark
《马克思佩恩3》	Very High画质，1920x1080，16xFXAA，NoMSAA	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《战地3》	Ultra画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机3》	High画质，1920x1080，NoAA	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

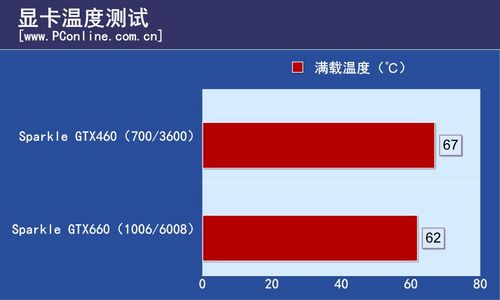

测试成绩对比（温度）

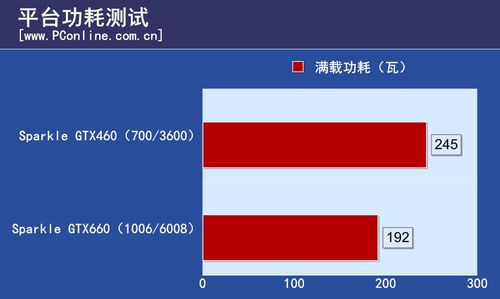

测试成绩对比（平台功耗）

　　功耗温度一直是老显卡的短板，这次也不例外，GTX460的满载功耗比GTX660高出50多瓦！不过两次满载温度却别却不是很大只有5摄氏度。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

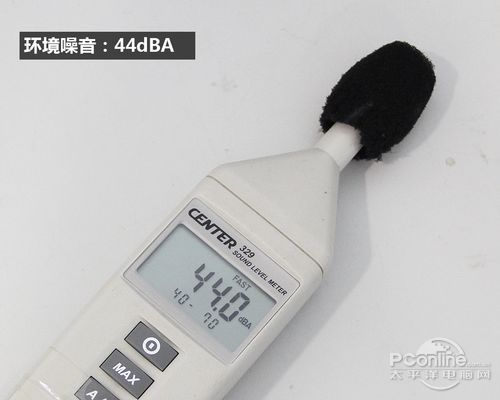

环境噪音

　　在噪音测试中，我们将显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

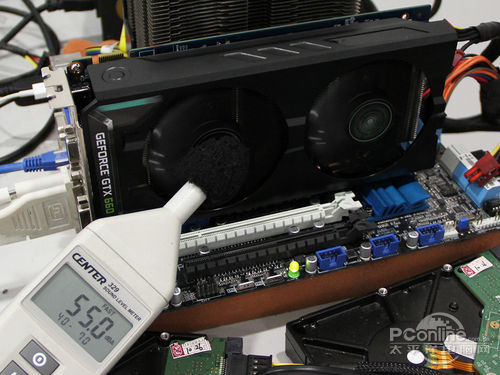

测试成绩：55分贝

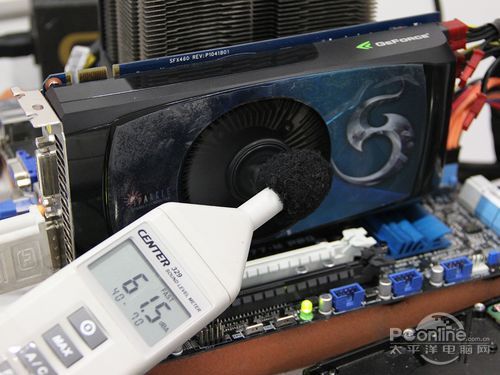

测试成绩：61.5分贝

　　旌宇 GTX660 SuperOC的满载噪声表现不错，只有55分贝，算是比较安静的。而旌宇捍卫者GTX460泽相对高不少，有61.5分贝，相当于现在高端显卡的满载噪声了。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

PConline评测室总结：

旌宇 GTX660 SuperOC天梯指引位置如下：

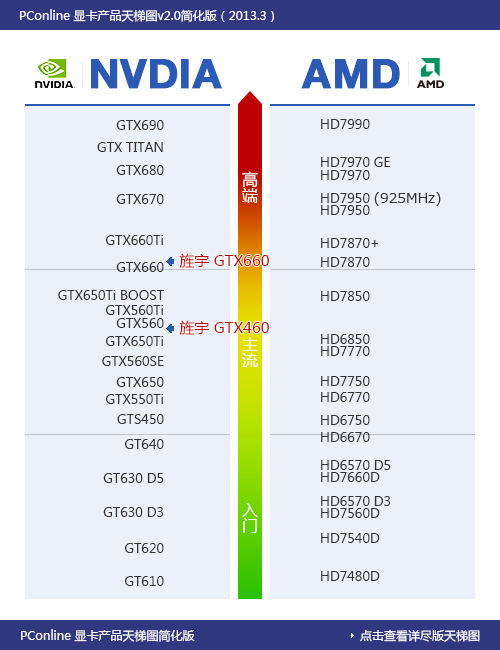

旌宇 GTX660 SuperOC/旌宇捍卫者GTX460在天梯图的位置

　　PConline显卡天梯图说明：旌宇 GTX660 SuperOC频率比公版高，实际性能强于公版，因此在天梯图中如上图的位置。

旌宇 GTX660 SuperOC狂版 图片 评测 论坛 报价

　　总的来说，旌宇 GTX660 SuperOC的表现不错，做工不错，用料扎实，散热方面配置双风扇双热管全铜底座满足了完整GK106核心的需求。性能上，凭借先进的架构和默认高频，旌宇 GTX660 SuperOC相对上一代旌宇捍卫者GTX460有极大的性能提升，实测游戏性能领先幅度接近70%！目前，旌宇 GTX660 SuperOC电商报价已经低至1199元，比很多HD7850都要便宜，就性能来说，GTX660秒杀HD7850 2G不是问题，有兴趣的朋友不妨关注一下这款产品。

　　根据以往测试，只要稍作超频，GTX460的完整版其实还可一战的。上面所测试GTX660领先的70%很大程度上是因为GTX460已经不能适应《孤岛危机3》这种包含最先进游戏技术的大作。其他游戏，只要画质稍微降一点，GTX460还是能满足玩家需求的，当然我们还是建议大家买新不买旧。
