这样花钱更划算!双卡GTX650Ti-B大战GTX680

时间: 2016-04-22 12:39 来源:3dmgame.com 编辑:夕阳月下

  三月尾NVIDIA推出新的中端显卡——GTX650Ti Boost作为NVIDIA打进千元级别市场一颗强力棋子,主要竞争对手是HD7850 2G。GTX650Ti Boost是使用简化版的GK106核心,在核心规格上,两个GK106和GTX680所使用的GK104旗舰核心非常相近。

GTX650Ti-B

  今天测评室就尝试将两张GTX650Ti Boost 2G组建SLI平台,来看看GTX650Ti Boost双路SLI能否战胜GTX680。本次测试显卡是技嘉提供的两张GV-N65TBOC。

GTX650Ti BOOST SLI参数

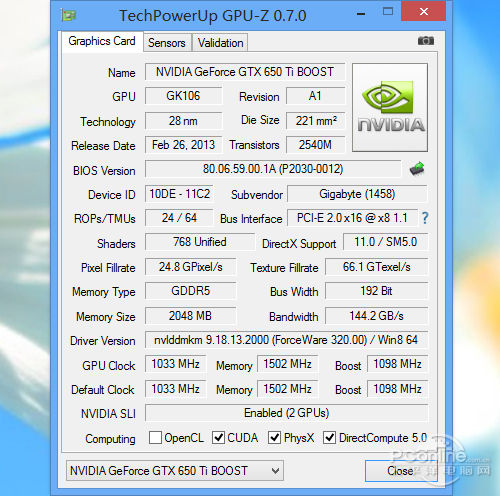

GPUZ

GTX650Ti Boost  参数规格对比
显卡
GTX650Ti BOOST SLIGTX680
架构
GK106GK104
核心面积221mm2294mm2
晶体管数量2*2540m3550mm
流处理器2*7681536
ROPs2*2432
纹理单元2*64128
显存位宽2*192bit256bit
核心频率1033MHz1006MHz
显存频率6008MHz6008MHz
显存容量2048MB2048MB
显卡供电6+6pin6+6pin
参考价格约2*1199元约2999元

  看GTX650Ti BOOST,组建SLI后,规格参数比GTX680还要略高一些,晶体管数量更多、ROPs更多,显存位宽更大。考虑到SLI的效率,我们预测两者性能差异不大,但价格差别明显,这样以来,GTX650Ti BOOST SLI更符合高端玩家追求性价比。

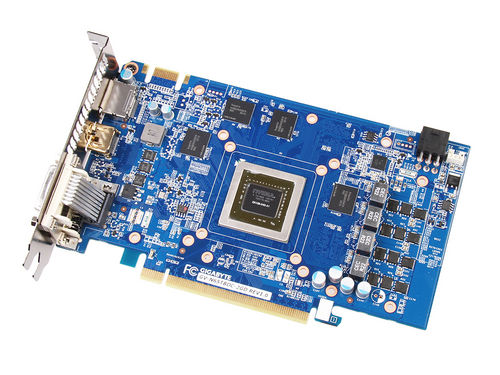

技嘉GTX650Ti-B
技嘉 GV-N65TBOC-2GD  图片  评测  论坛  报价  网购实价

GTX650Ti BOOST SLI

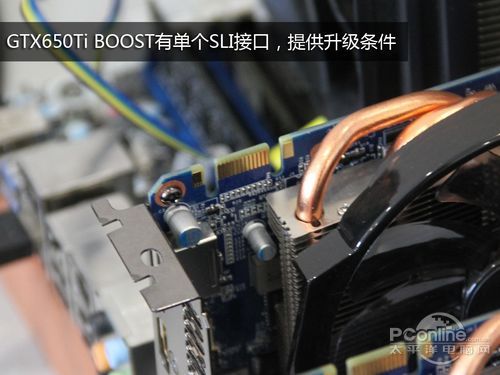

  GTX650Ti BOOST是开普勒架构显卡中,拥有SLI接口的最低端产品了(GTX650Ti并没有SLI口),单个SLI接口,提供了双卡SLI的升级条件。

GTX650Ti BOOST SLI

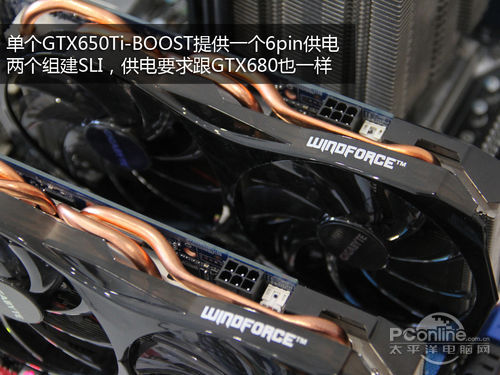

  另外GTX650Ti BOOST使用单个6pin接口,双卡SLI也只需要两个6pin供电接口,这点与GTX680相似。

  GTX650Ti BOOST双卡SLI后,与GTX680相比,参数规格、供电都接近。那么性能、实际的平台功耗又怎样呢?我们马上为大家揭晓。

 热门产品:

希捷Barracuda 2TB 希捷Barracuda 3TB 西部数据3TB 三星840 Pro 威刚SP900 金士顿SV200 SV200S37A 索尼MT27i HTCT328w 华为 荣耀+ 诺基亚720 苹果MacBook Pro Retina 三星370R4

[page]

技嘉GV-N65TBOC细节赏析

技嘉GTX650Ti-B
经典风之力散热

技嘉GTX650Ti-B
技嘉的显卡一般都使用蓝色PCB

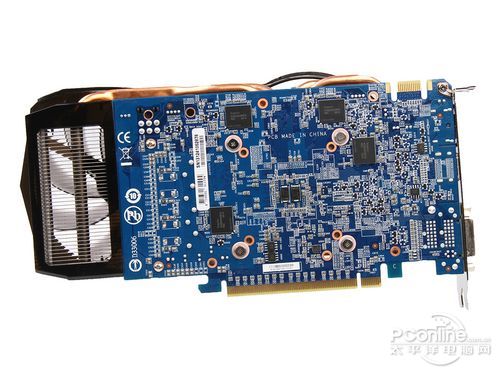

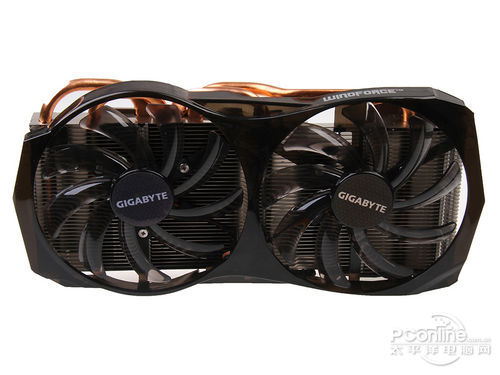

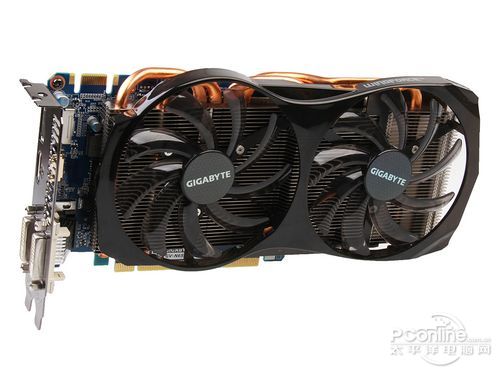

  技嘉GTX650Ti BOOST 2G的外观非常“传统”,非常有技嘉显卡的特色。两个9cm大尺寸静音风扇将整个显卡覆盖,全铜热管若隐若现地出现在风扇后面。从PCB后面可以看到,显卡散热器明显比PCB多出一截,PCB长度和公版差不多长。背面焊了四颗显存,因此可以断定本卡是2G版的GTX650Ti Boost。

技嘉GTX650Ti-B
显示输出:DP+HDMI+双DVI

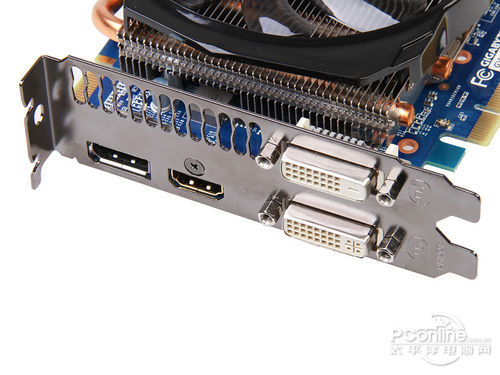

  同样的,技嘉GTX650Ti BOOST 2G的显示输出也非常“传统”,Displayport+HDMI+双DVI接口,支持NVIDIA四屏输出技术。

技嘉GTX650Ti-B

500
PCB和公版差不多长

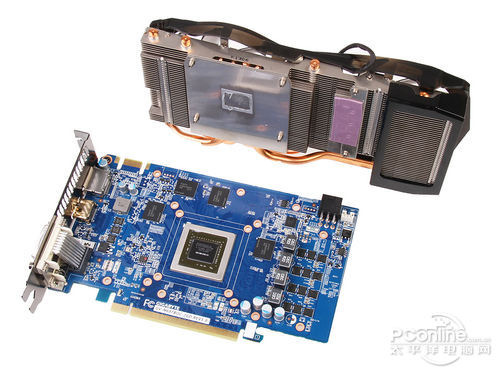

  显卡拆解后,一眼看去保持了技嘉显卡的做工水平,原件布局也和公版相一致,可以明显看到显卡散热器上有一张热传贴,是针对核心MOS管散热的。

技嘉GTX650Ti-B
前端电路

技嘉GTX650Ti-B
后端供电

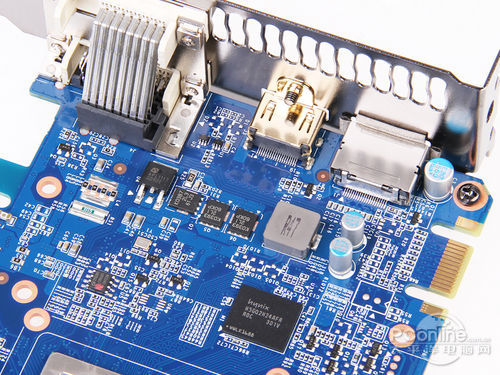

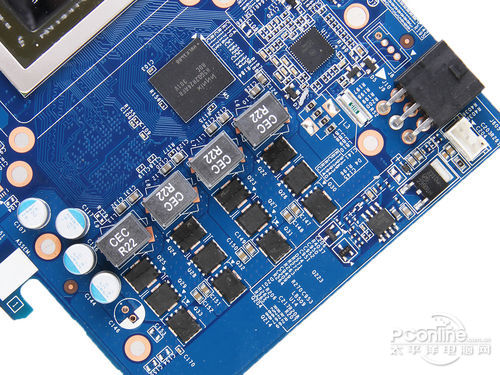

  显卡采用4+1相分离式供电。显存供电放置在前端,配备一个R47铁素体电感,三个八爪MOS管和日本化工电容。核心的4相供电在后端,每项配备一个CEC认证的R22铁素体电感,三个八爪MOS管和日本化工电容。做工用料非常扎实,对得起技嘉的金漆招牌。

技嘉GTX650Ti-B
显示核心和显存芯片

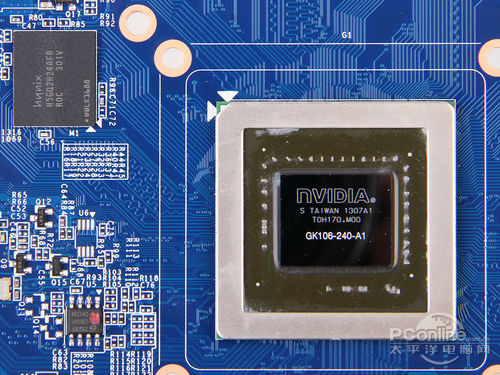

  技嘉GTX650Ti BOOST 2G采用的28nm制程的开普勒GK106-240-A1核心,拥有768个流处理,16个ROP单元。相对GTX660的GK106的核心,少了一组流处理器和一组ROP,性能上有所打折,但仍然足够强悍,高频下仍可以和HD7850 2G分庭抗礼。显存方面采用海力士GDDR5,默认频率设定在6008MHz,组成2048MB/192bit。

技嘉GTX650Ti-B
风之力散热器

技嘉GTX650Ti-B
四热管散热+MOS管散热贴片

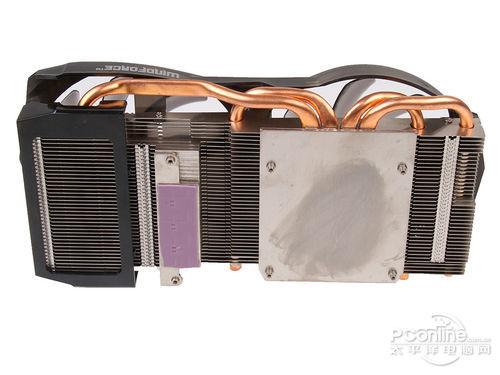

  技嘉GTX650Ti BOOST 2G采用的散热器非常有“技嘉”特色,两个9cm大尺寸静音风扇占据了整个散热器的面积,从背面可以看到散热器采用四热管散热,可以明显看到侧边有一针对核心MOS管散热的传热贴。

  下面我们马上看看,两张技嘉GV-N65TBOC组建SLI后的威力。

[page]

测试平台说明:

  这次测试,我们使用评测室的高端平台i7 3970X+X79,以消除系统瓶颈,确保显卡性能得到最好的发挥。

硬件平台

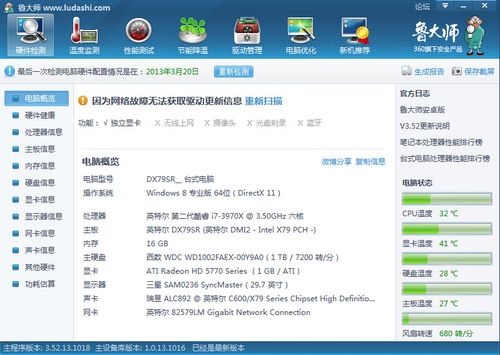

评测平台信息(点击下载鲁大师

硬件平台
CPUIntel Core i7 3970X
主板Intel X79
内存三星 DDR3 1600 4GB×4(8-8-8-24)
硬盘西部数据1TB 64M SATA3黑盘
电源LEPA G1600-MA-EU
显卡
技嘉GTX650Ti Boost 2G SLI(1033/6008)
AMD HD7970GE 3G(1050/6000)
NVIDIA GTX680 2G(1006/6008)
软件平台
操作系统Windows 8

显卡驱动

AMD催化剂13.5beta测试版
NVIDIA ForceWare 320.00

测试项目

孤岛危机3
古墓丽影9
战地3
马克思佩恩3
使命召唤9
孤岛惊魂3
光荣使命
热血无赖

  本次测试主要是对比高频版的技嘉技嘉GTX650Ti Boost 双路SLI后和公版GTX680、HD7970GE之间的性能差距。由上一页可以看到,GTX650Ti Boost双路SLI后,主要参数和GTX680非常接近甚至超过,因此性能上非常有看头,下面先看理论测试部分。

理论测试成绩:

  先跑些比较理论和比较常用的测试,3DMark11和新3DMark。

GAME

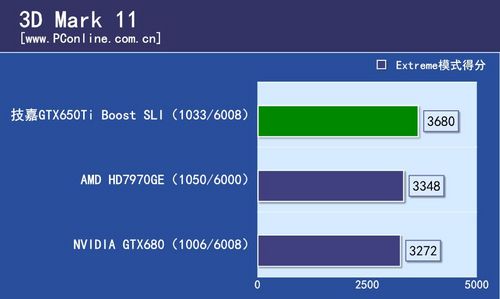

3DMark11测试分数

GAME

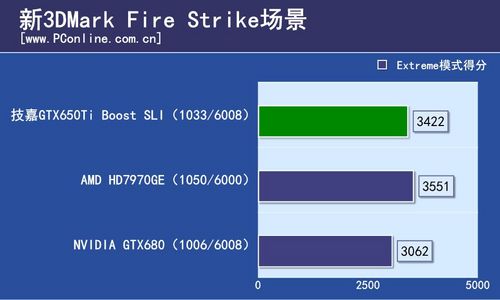

新3DMark Fire Strike场景测试分数

  测试小结:从3DMark11跑分可以看出,高频版的技嘉技嘉GTX650Ti Boost 2G双路SLI后跑分独领风骚,把GTX680、HD7970GE甩开。而新3DMark Fire Strike场景则不那么乐观,HD7970GE的跑分很高,不过由以往多次测试我们都知道A卡在Fire Strike场景跑分一向都是偏高的,因此我们来看看实际游戏表现吧。



测试软件 设置
软件
设置
3DV
《3DMark Vantage V1.10》
Extreme
3DMark 11
《3DMark 11 V1.02》
Extreme

[page]

一页看游戏评测:性能有什么优势?

  从分数不容易看出显卡的实际性能,因此,我们选取目前市面上热门的六款游戏对显卡进行测试:

-----------------------------------------------------------------------------

关于游戏帧数(FPS)的意义

  游戏帧数是反映游戏是否流畅运行的标准,大 多数情况下可这样归类,没有可玩性:帧数低于30FPS;可以 接受:帧数30-50;流畅运行:帧数50-60;完美运行:帧数大于等于60。也就是说一般情况下帧数大于60意义不大,这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

650TI-B SLI

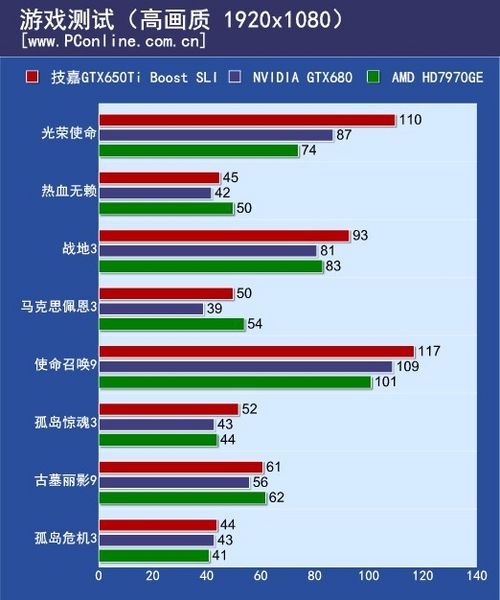

  从测试结果可以看到,技嘉技嘉GTX650Ti Boost 2G双路SLI的游戏性能非常强悍,在全高分辨率高画质+4AA的设置下,已经可以完败公版GTX680和HD7970GE。虽然《古墓丽影9》和《孤岛危机3》本来专为AMD优化,但游戏正式发布后,NVIDIA推出多个新驱动直到现在的320.00beta,N卡在上述两个游戏的性能大增甚至超过A卡!技嘉GTX650Ti Boost双路SLI所跑出的帧数都在40帧以上,在高画质高AA设置下游戏体验感也不错。

评测成绩汇总(仅代表所测的八款游戏)
技嘉GTX650Ti Boost SLI PK GTX680
+15%
技嘉GTX650Ti Boost SLI PK HD7970GE
+10%

  经过对比上诉所测试的8个游戏,双路SLI后的技嘉技嘉GTX650Ti Boost 2G游戏性能表现相当不错,领先公版GTX680高达15%,领先HD7970GE也有10个百分点!

-----------------------------------------------------------------------------

扩展阅读:游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏
游戏设置
测试方法
测试游戏
《光荣使命》
高贴图,开启后期处理,关闭物理加速,开启阴影,1920x1080 4x MSAA自带Benchmark
测试游戏
《热血无赖》
高画质,开启DX11高分辨率素材,极限抗锯齿,1920x1080自带Benchmark
测试游戏
《马克思佩恩3》
Very Highl画质,1920x1080 16xFXAA/4xMSAA使用Fraps,第二关第二节,主角在酒吧楼上跳下战斗一幕
COD
《使命召唤9》
全高画质,4xMSAA,1920x1080使用Fraps,“精英联盟”关卡开始至直升机坠地
测试项目
《战地3》
Ultra画质,4xMSAA,1920x1080使用Fraps,“追猎行动”关卡开始至登上飞机
孤岛惊魂2

孤岛惊魂3

Ultra画质+DX11,1920x1080,4xMSAA用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地

游戏
孤岛危机3

高画质,4xMSAA,1920x1080

用Fraps软件记录这“欢迎来到丛林”关卡,仅直线行走草丛的平均帧速。
游戏
《古墓丽影9》
最高画质,4xMSAA,1920x1080,自带BenchMark

[page]

平台功耗测试:

  在测试之前需要说明的是,由于无法测试显卡的独立功耗,本轮测试中所有的功耗成绩均为整机功耗,测试过程中用功耗测试仪进行检测。测试过程中,我们运行Furmark进行测试,看平台的平均功耗。

显卡功耗测试

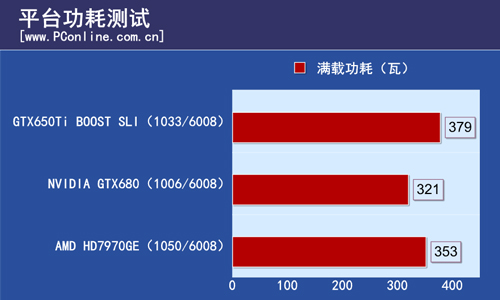

  我们看到GTX650Ti BOOST双卡SLI的平台功耗比GTX680要高50W,这样的表现相当不错了,性能更好自然而言功耗会更高,这样的幅度还是合理范围,毕竟这是双卡平台。



PConline评测室总结:

GTX650Ti-BOOST SLI在天梯图位置

天梯

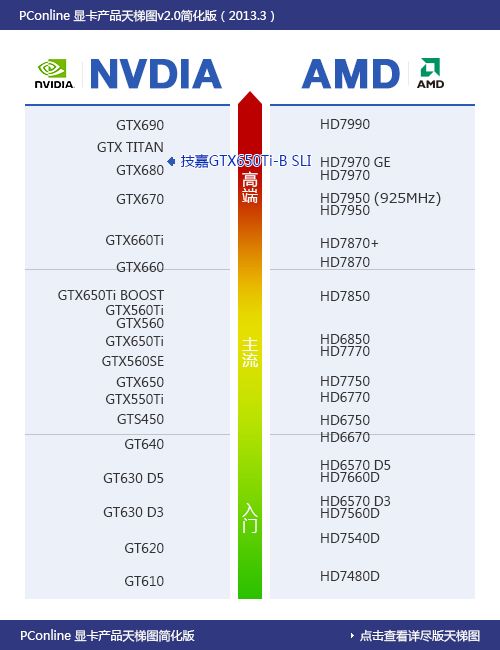

本期评测天梯图指引

  综合表现看,高频版的GTX650Ti Boost 2G SLI表现突出,明显领先GTX680,与HD7970GE也有10%的差距,我们定义GTX650Ti BOOST SLI所在天梯图的位置比GTX680要高。

GTX650Ti BOOST SLI性价比更高?

  高频版的GTX650Ti Boost 2G SLI后性能更强,撇开3DMark理论测试跑分不说,实际游戏性能可以远远拉开GTX680、HD7970GE,性能更强,价格更实惠。

电商价格
超公版GTX650Ti BOOST电商报价,1199元有交易

电商价格
公版HD7970,价格也要2800元

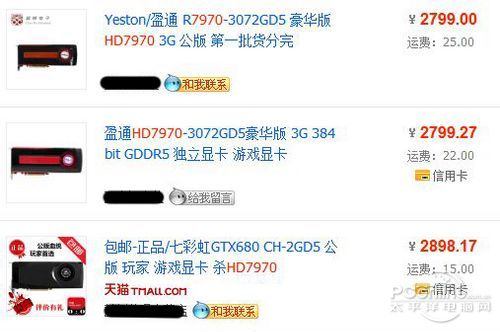

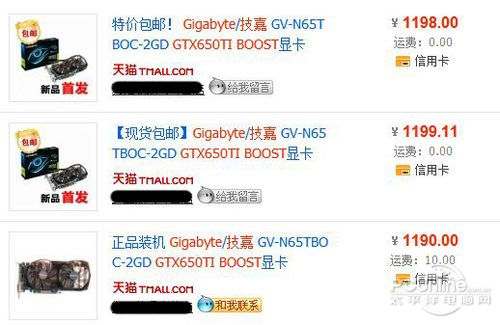

  由电商网站搜索可以看到,最便宜的GTX680、HD7970的价格都在2799元左右。而技嘉GTX650Ti Boost 2G的价格则在1199元,两张的价格是2k4,比最便宜的GTX680、HD7970GE便宜400元。可见,组建双路GTX650Ti Boost 2G SLI的性价比十分不错。
