这显卡真没有声音！蓝宝石HD7750静音版评测

　　高清HTPC用户通常对显卡噪声、温度、功耗都颇为关心，显卡性能反而没前三者那么重要。今天评测室要给大家介绍的是蓝宝石HD7750 Ulitmate静音版，它采用大尺寸全静音散热器，可以做到零噪声，可以说是专门为高清用户打造的一款产品，下面就来详细看看它的表现。

　　HD7750拥有主流级的性能，虽然是GCN架构的最低型号，但可以在1080p分辨率中等画质下流畅运行大型主流3D游戏。

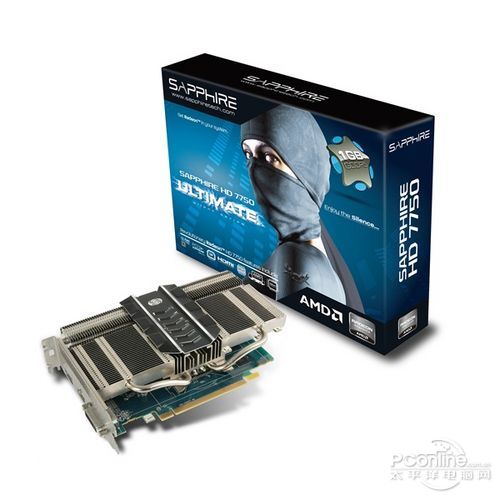

蓝宝石HD7750静音版简介：

蓝宝石 HD7750 Ultimate 静音版 图片 评测 论坛 报价 网购实价

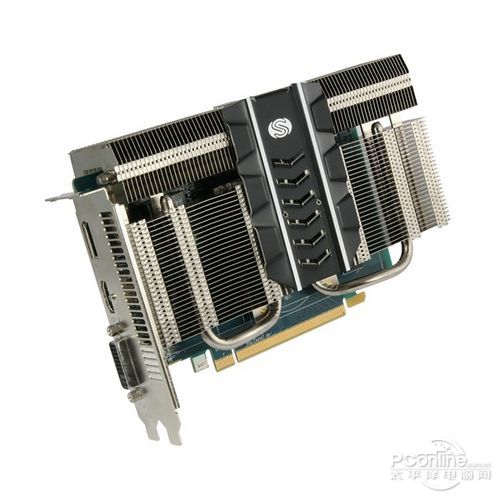

显卡正面：大面积散热鳍片

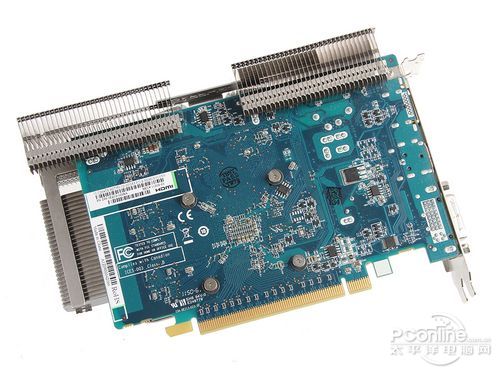

显卡背面：散热鳍片跨越显卡顶部

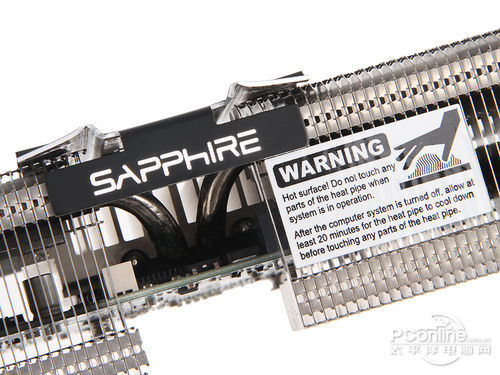

　　蓝宝石HD7750静音版在散热鳍片处特别提示，在显卡运作时不要用手触碰。

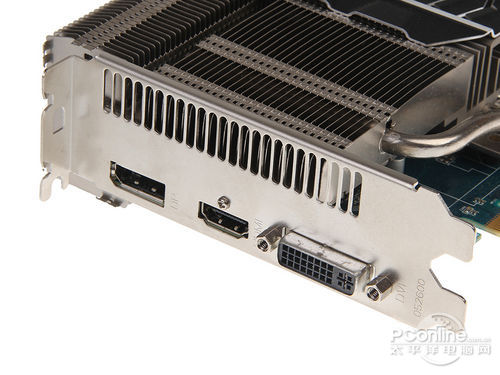

显示输出：Displayport+HDMI+DVI

　　显卡提供Displayport+HDMI+DVI三接口，作为高清影音卡已经足够了。

蓝宝石HD7750静音版参数规格说明

　　蓝宝石HD7750静音版的核心频率比公版HD7750要低100MHz，作为无风扇的静音显卡这很容易理解，频率降低了，发出来的热量也会减少。

　　即使是HD7750，但发热量还是不容小觑的，到底蓝宝要造成怎样才能保证显卡长期稳定？我们拆解显卡来看看做工。

热门产品：

富德T90　微软无线蓝影便捷鼠标3500　Razer BlackWidow黑寡妇 终极版　雷柏V7机械键盘　雷柏1800Pro加强版键鼠套装　富勒U79G节能版　华为W1 HTC ONE移动版　HTC TD101　联想P770　神舟精盾K480　神舟精盾K590

[page]

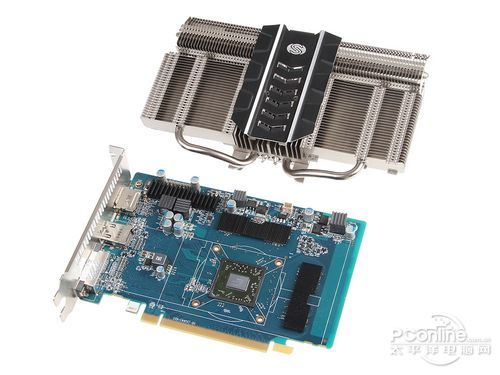

蓝宝石HD7750静音版拆解赏析

原件布置明显异于公版

显示核心供电MOS管和显存芯片有散热片覆盖

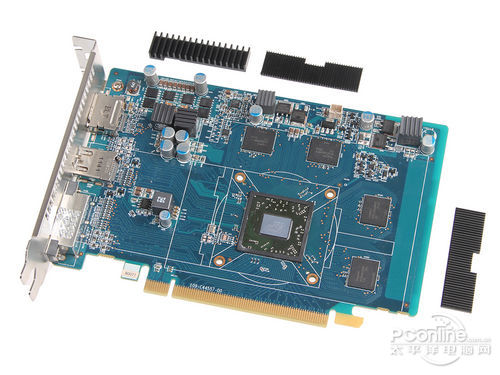

显卡PCB正面

　　蓝宝石HD7750静音版拆解后可以发现，他的原件布置明显有别于公版和其他非公版显卡，供电部分都布置在PCB上方，这样做的目的是为别动散热做优化。

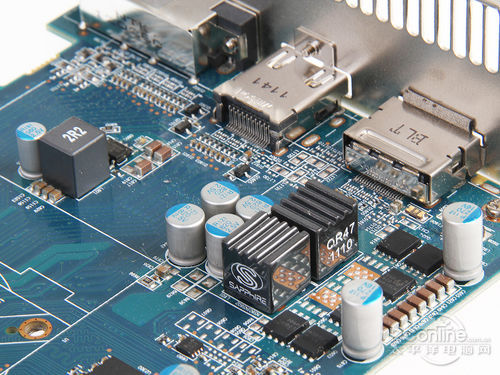

前端电路

　　观察前端电路，作为高清影音卡，显示输出都做屏蔽是非常必要的。蓝宝石HD7750静音版采用了2+2相分离式供电设计，核心配置一个蓝宝石黑砖R47电感，3个8爪MOS管和三个日本化工电容。最大限度降低核心供电电流，以减少发热量。

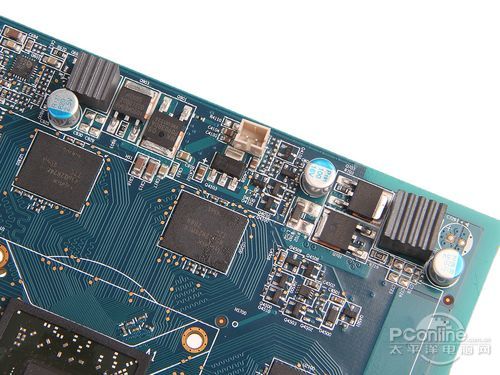

显卡上端供电模块

　　观察显卡上端供电模块，为显存的两项供电。每项配备1个1R0黑砖电感，两个三爪MOS管和两个日本化工电容。

　　蓝宝石HD7750静音版采用28nm制程的Cape Verde Pro核心，拥有512个流处理，16个ROP单元，作为高清卡性能十分强悍。为满足被动静音散热需求，核心默认频率设定在800MHz，比公版HD7750低100MHz，性能上会打折但也足够强悍。显存采用海力士GDDR5显存，频率和公版一致设定在4500MHz。

超大密度散热鳍片

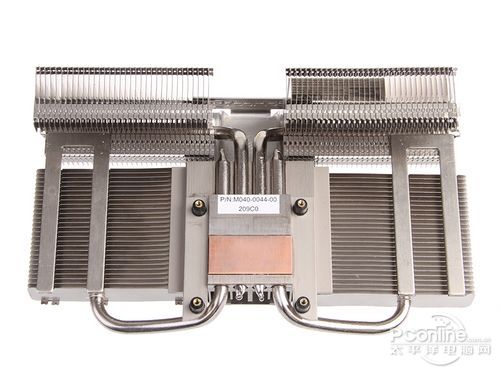

四热管+直触式全铜底座

　　本显卡最大的特色莫过于被动散热，有上图可以看到，显卡采用超大面积散热鳍片，整个散热器高120mm，长185mm，厚50mm，四热管+直触式全铜底座以求最佳散热效果。

[page]

测试平台说明：

　　测试平台软硬件配置如上。显卡方面，HD7750原本定位主流市场，性能上满足入门需求，可以在1080p分辨率中等画质下流畅运行主流大型3D游戏。而这次的主角虽然也是HD7750，不过却使用被动静音散热器，主要面对高清影音玩家，因此我们在测试中，加入公版AMD HD7750和同样是主流显卡的GTX650以作对比。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

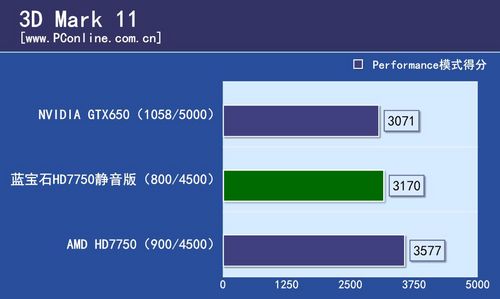

3DMark 11测试成绩对比

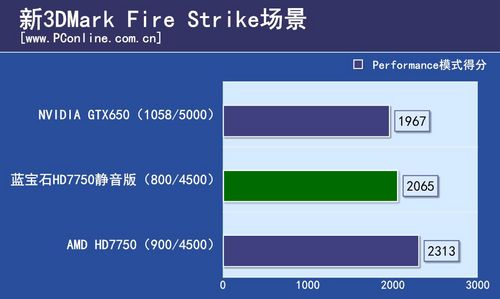

新3DMark测试成绩

　　测试小结：在3D基准性能测试中，可以看到蓝宝石HD7750静音版相对公版HD7750性能下降幅度较大，基本上和GTX650是同一水平。下面看看实际游戏表现。

-----------------------------------------------------------------------------

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Performance
《3DMark 11 V1.02》	Performance

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

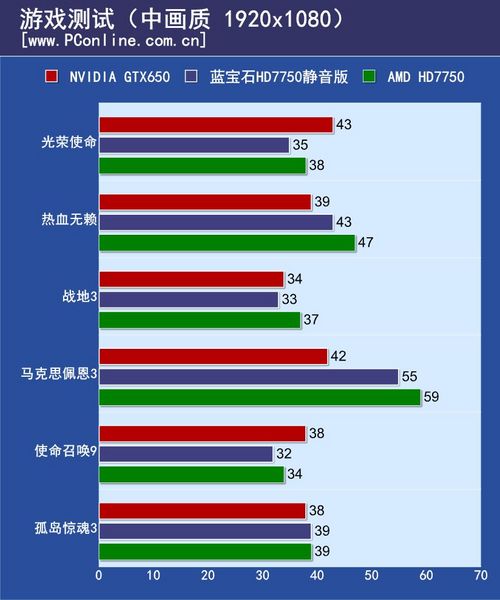

　　我们运行了六款游戏，在画质设置中等，分辨率为1920x1080环境下，蓝宝石HD7750静音版和先前预计一样，性能和GTX650在同一水平线，稍落后于公版HD7750，在全高清分辨率下还是可以流畅运行各种游戏的。

　　经过对比上诉所测试的6个游戏，蓝宝石HD7750静音版虽然核心降频100MHz，但实际游戏性能仍然领先GTX650，对比公版HD7750，则小幅度落后，比想象中好。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	正常贴图，开启后期处理，关闭物理加速，1920x1080 NoAA	自带Benchmark
《热血无赖》	高画质， 高抗锯齿，1920x1080	自带Benchmark
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《马克思佩恩3》	High画质，1920x1080，NoFXAA，NoMSAA	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《战地3》	High画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机2》	Medium画质+DX11，1920x1080，NoAA	使用Fraps，"Out of the Ashes”关卡开始

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

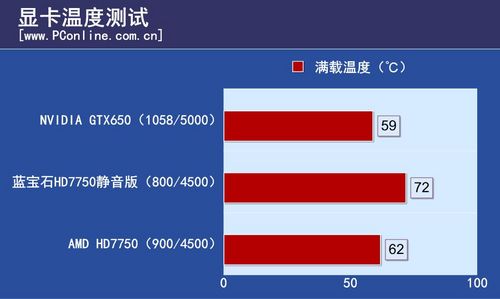

测试成绩对比（温度）

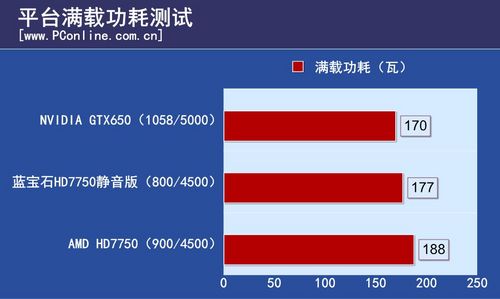

测试成绩对比（平台功耗）

　　作为静音显卡，温度和功耗是大家最关心的。满载温度也是最难测试的，因为散热器没有风扇，热量很难短时间内传遍散热器各个角落，因此拷机时间也相对较长，在裸机情况下我们最终得到满载温度为72摄氏度。由于没有风扇、频率更低，用料更何当，因此功耗方面也比公版要低。

-----------------------------------------------------------------------------

热成像仪测试：

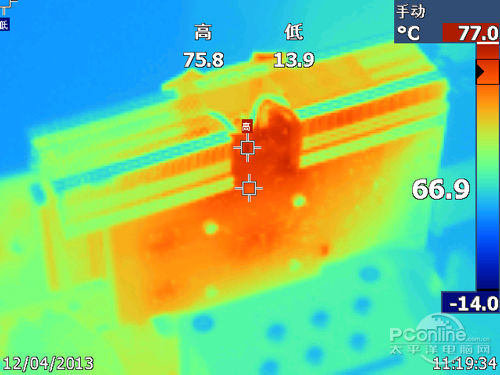

显卡正面热量分布图

显卡背面热量分布图

　　从图片看，单靠被动散热，效果还是比较捉鸡，散热鳍片上积聚太多的热量，如果机箱内部的风道控制不好，对显卡会造成严重的伤害。我们不建议使用静音显卡进行高强度的游戏或拷机。

-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境温度：24度

[page]

PConline评测室总结：

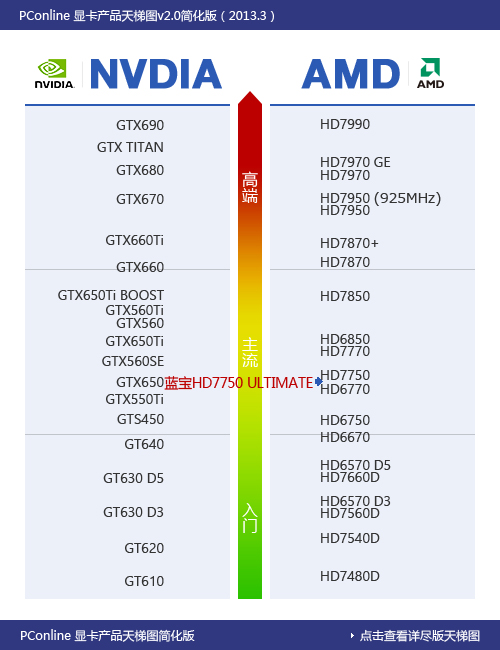

蓝宝石HD7750静音版天梯指引位置如下：

　　PConline显卡天梯图说明：蓝宝石HD7750静音版频率比公版低，所测试性能稍落后于公版，因此在天梯图中如上图的位置。

蓝宝石 HD7750 Ultimate 静音版 图片 评测 论坛 报价 网购实价

　　整体来说，蓝宝石HD7750静音版的表现还是不错的，作为高清卡HD7750性能足够强悍。实测实际游戏性能和GTX650相一致，满载温度表现也不错，毕竟我们模拟的最极端情况下的温度。作为高清影音卡，蓝宝石HD7750静音版在性能上是非常称职，可以满足静音用户的需求。然而显卡的全高设计则和mini机箱不兼容，因此用户在选购时要注意自己的HTPC机箱能不能够装得下全高显卡。

●有实用性？

　　蓝宝石这款HD7750实用性怎样？既然是静音显卡，配搭的都是低功耗的0噪音被动散热平台，这种平台多用于高清播放或使用在特殊行业上（影视行业、录音室）。如果看高清，直接CPU解码足以。如果是买来玩游戏？加个显卡伴侣吧。被动散热容易积聚大量发热，而不容易被带走，我们建议游戏玩家购买带风扇的蓝宝石HD7750白金版。

　　如果真是“0”噪音发烧友，这款显卡绝对是个好选择，既可以满足愿望，性能又得到保障。目前主流显卡造成被动散热的并不多，这款产品还展示出了蓝宝的实力。
