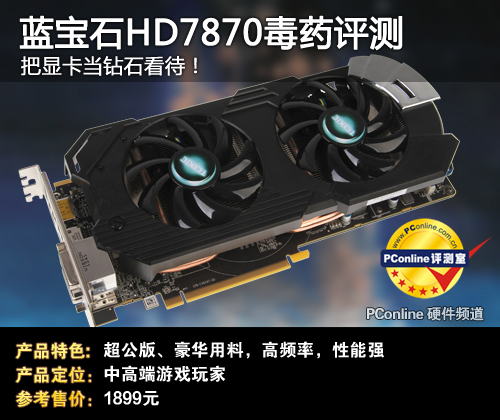

钻石一样的显卡 蓝宝石HD7870毒药评测

　　蓝宝石的毒药系列显卡一直有着良好的口碑，其做工之精湛，用料之豪华让人印象非常深刻。今天评测室就收到了来自蓝宝石的HD7870毒药显卡，他不但做工精良用料骨灰，还具备一键超频功能，核心频率可以马上从默认的1000MHz超频至1100MHz，游戏性能优秀。下面就来看看它的具体表现。

　　HD7870定位于中高端，性能介于对手GTX660和GTX660Ti之间，能在全高清分辨率全高画质下玩爽主流大型3D游戏。

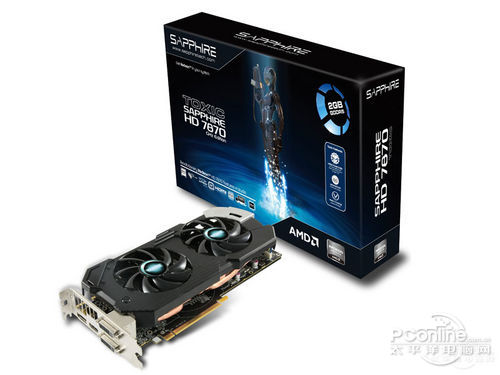

蓝宝石HD7870毒药概览：

蓝宝石 HD7870 2G GDDR5 Toxic  图片  评测  论坛  报价  网购实价

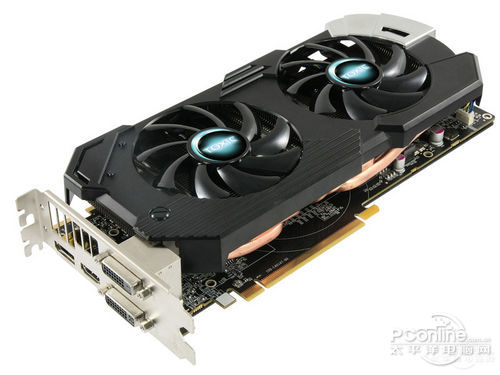

显卡正面：质感非凡

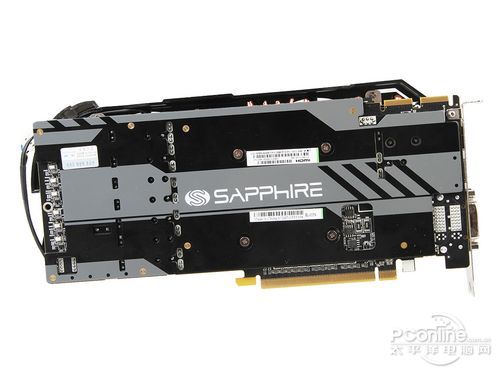

显卡背面：使用一体化散热片

　　蓝宝石HD7870毒药保持毒药系列显卡优秀做工的传统，正面为黑色基调，风扇中心logo“Toxic”表明了他的身份。背面使用一体化散热片，中间SAPPHIRE十分有质感。

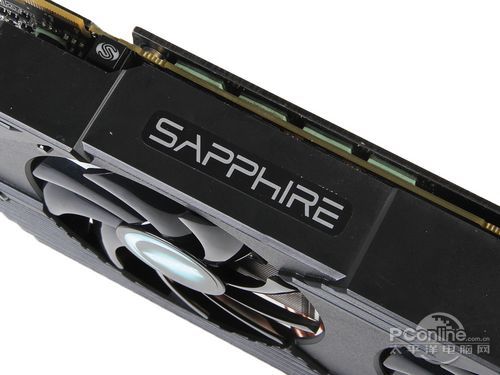

散热器侧面的蓝宝石logo

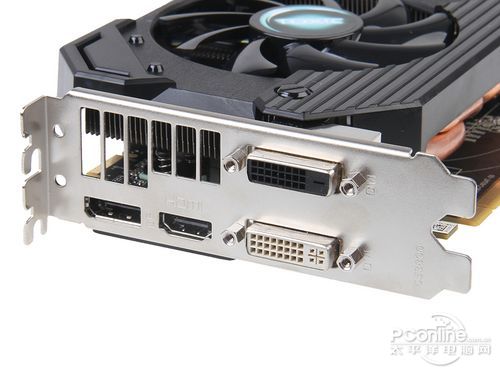

显示输出：Displayport+HDMI+双DVI

　　蓝宝HD7870毒药散热器侧面留有蓝宝石的logo，咋一看显得非常有档次，笔者一开始还以为开机后会发光。显卡提供Displayport+HDMI+双DVI接口，满足输出需求，并可组多屏输出。

蓝宝HD7870毒药参数一览：

　　从规格上看，蓝宝HD7870毒药具备一键超频功能，核心频率可以从默认的1000MHz一键超频到1100MHz。可以推断实际性能应该比公版强不少，我们还是就内部了解一下这款产品，尤其看看这款产品的散热有什么特色吧。

[page]

蓝宝HD7870毒药散热与拆解赏析

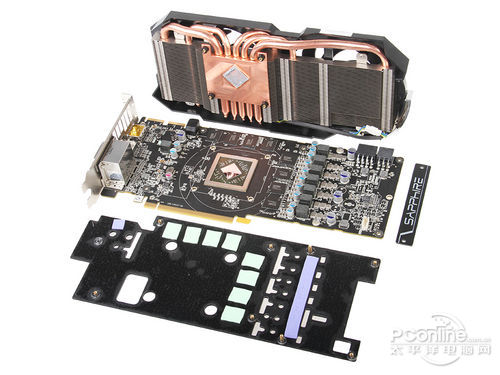

显卡拆解：分为三部分

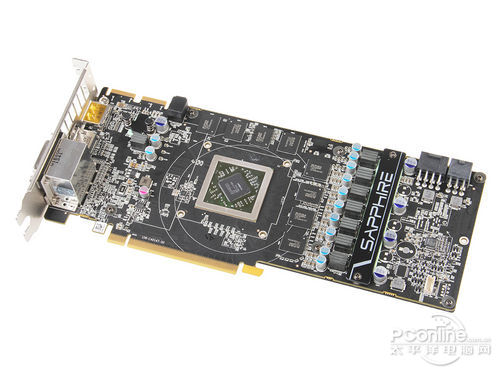

显卡PCB：后端供电模块带有散热片

　　显卡拆解后，可以发现蓝宝石HD7870毒药分为三大块：散热器，PCB和PCB背部的一体化散热片。另外PCB后端供电模块的MOS管还附带一个散热片。可以很清楚地看到一体化散热片附有很多块散热贴膏，主要是针对PCB背面的显存颗粒和MOS管的。

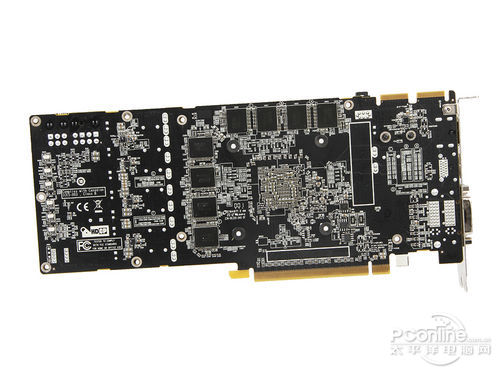

PCB背面

　　拆解一体化散热片后，PCB露出真容，背部元件密密麻麻，另外可以明显考到焊在背部的8颗显存芯片。

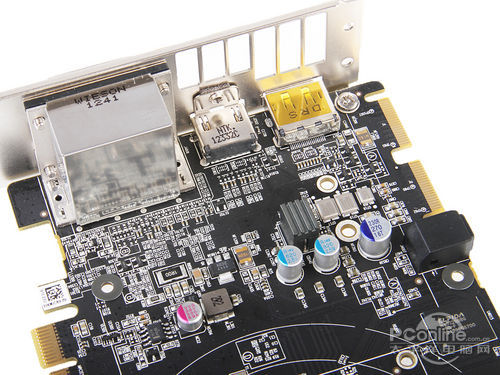

前端电路

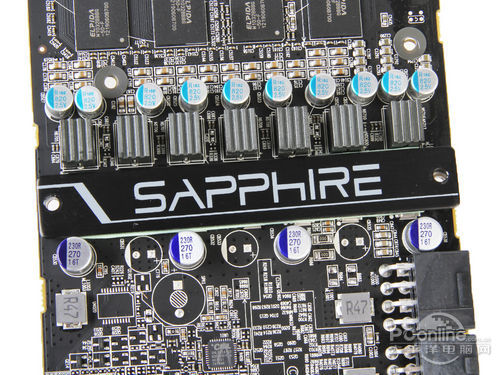

显卡供电MOS散热片

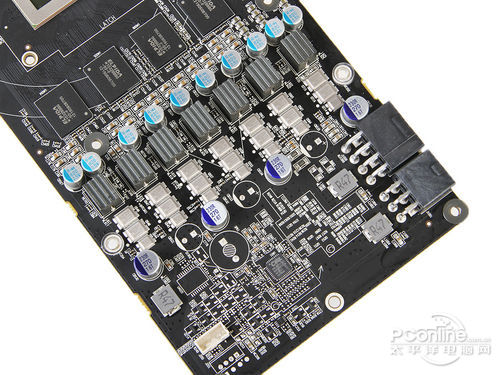

显卡后端电路

　　观察前端电路，显示输出都做了金属屏蔽。显卡采用6+2相超公版数字供电，每相供电配备黑钻R19铁素电感，DirectFET和日系固态电容，做工用料对得起观众，蓝宝石高端的毒药系列果真名不虚传。另外DirectFET还覆盖有散热片，可见本卡应该具备很强的超频性能。


显卡电感细节


一键超频按钮

　　蓝宝石毒药系列显卡做工非常细腻，每个黑砖铁素电感的正面印有蓝宝石的logo，背面则表明型号。显卡的一键超频按钮在显卡上方，工作时只要一按，会发出蓝色的光，可以马上从默认的1000MHz超频至1100MHz。

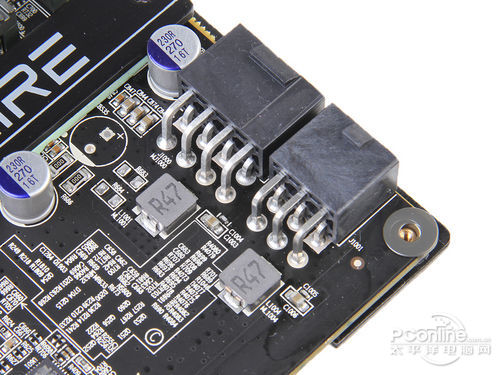

外界供电接口细节


显示核心和显存颗粒

　　蓝宝石HD7870毒药外接6+8pin电源接口还附有两个R47体素电感作辅佐，做工细腻程度让人影响深刻。显卡搭载Pitcaim XT显示核心，基于28nm工艺制程，拥有1280个流处理器，32个ROP单元，核心频率为1100MHz，比公版高100MHz。显存尔必达GDDR5显存，默认频率4800MHz，组成2048MB/256Bit和公版一致。

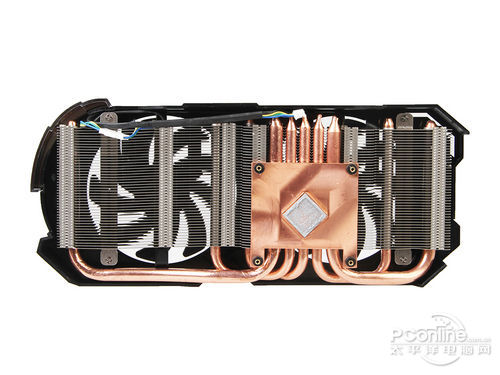

全覆盖式大风机双风扇四热管散热器

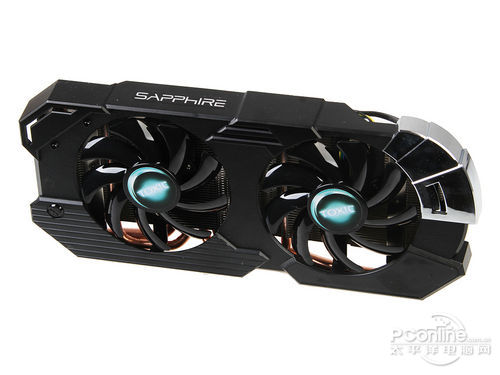

全金属散热器

　　蓝宝石HD7870毒药配备全覆盖式大风机双风扇四热管散热器，不但采用高密度铝制散热鳍片，还配置了5根9mm热管+全铜散热底座，效能出众，可靠耐用。看完蓝宝石HD7870毒药精湛的做工用料，下面我们看看显卡在性能上的表现。

[page]

测试平台介绍及测试方法说明

　　测试平台软硬件配置如上。蓝宝石HD7870毒药具备一键超频功能，因此本次测试直接使用一键超频后的频率1100/4800MHz进行测试，竞品方面加入公版AMD HD7870做性能对比，对手选择同为中端显卡的NVIDIA GTX660。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

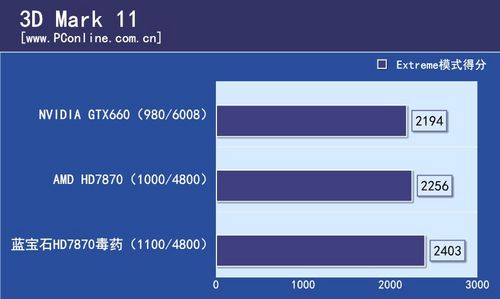

3DMark 11测试成绩

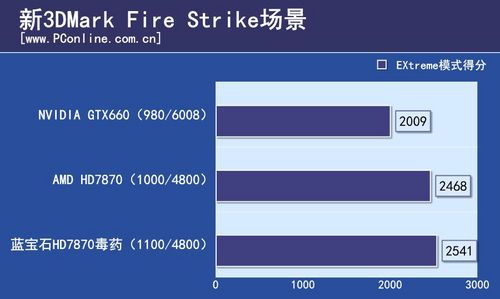

新3DMark测试成绩对比

　　测试小结：在3D基准性能测试中，可以看到蓝宝石HD7870毒药跑分一路领先，在核心频率高出100MHz的情况下，新3DMark跑分比公版高出近100分。这点可以说是意料之内。接下来看看下面的游戏评测。

-----------------------------------------------------------------------------

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Extreme
《3DMark 11 V1.02》	Extreme

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

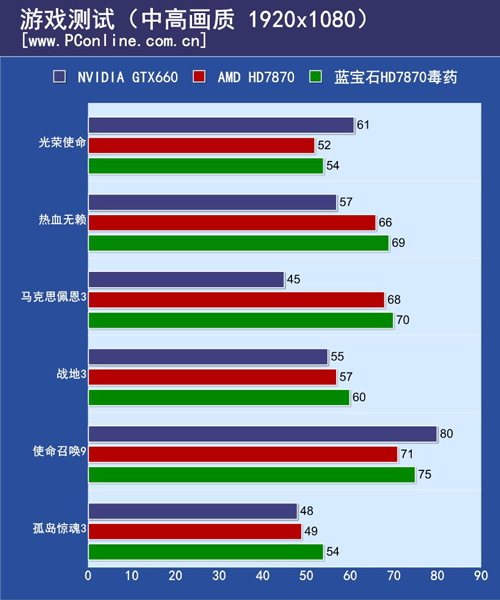

　　从测试结果可以看到，蓝宝石HD7870毒药的实际游戏性能十分强悍，可以在全高清分辨率全高画质下玩爽主流大型3D游戏，帧数都在50~70帧之间，游戏体验感十分好。

　　经过对比上诉所测试的6个游戏，蓝宝石HD7870毒药的性能非常强悍，相对公版HD7870有5%的提升，而相对GTX660则有接近15%的提升，主要因为《马克思佩恩3》的大幅度领先。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	高贴图，开启后期处理，关闭物理加速，关闭阴影，1920x1080 4x MSAA	自带Benchmark
《热血无赖》	普通画质，开启DX11高分辨率素材，高抗锯齿，1920x1080	自带Benchmark
《马克思佩恩3》	Very Highl画质，1920x1080FXAA/MSAA 为OFF	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《战地3》	Ultra画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛惊魂3》	高画质+DX11，1920x1080，NoMSAA	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

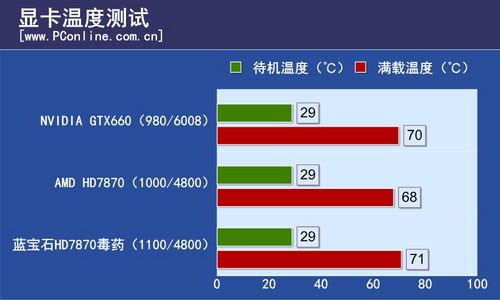

测试成绩对比（温度）

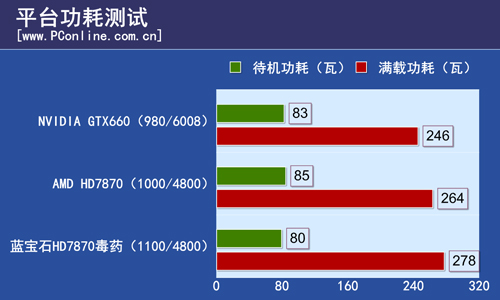

测试成绩对比（平台功耗）

　　功耗以及温度的对比中，蓝宝石HD7870毒药的满载温度让人满意，得益于全覆盖式大风机双风扇四热管散热器，核心频率在1100MHz高频下满载温度仅比公版高3度，另外由于高频原因满载功耗也较高。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

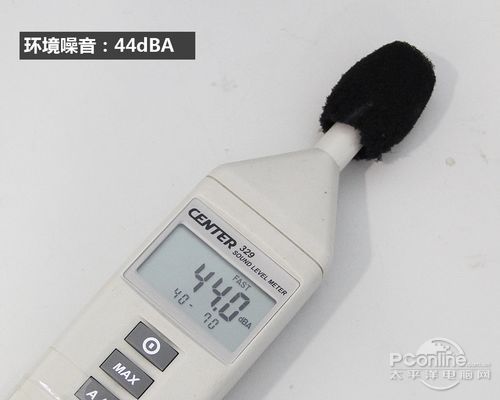

环境噪音

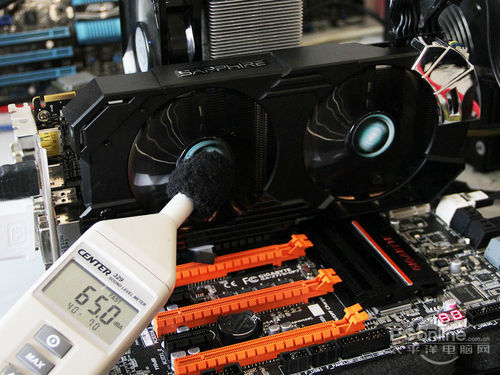

　　在噪音测试中，我们将蓝宝石HD7870毒药显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

测试成绩：65分贝

　　显卡满载噪声达65分贝，比较大，毕竟频率很高，放进机箱会好点。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	室温24摄氏度，烤机5分钟，记录平台功耗与温度，
噪音计	环境噪音：44分贝

[page]

PConline评测室总结：

本次测试天梯指引位置如下：

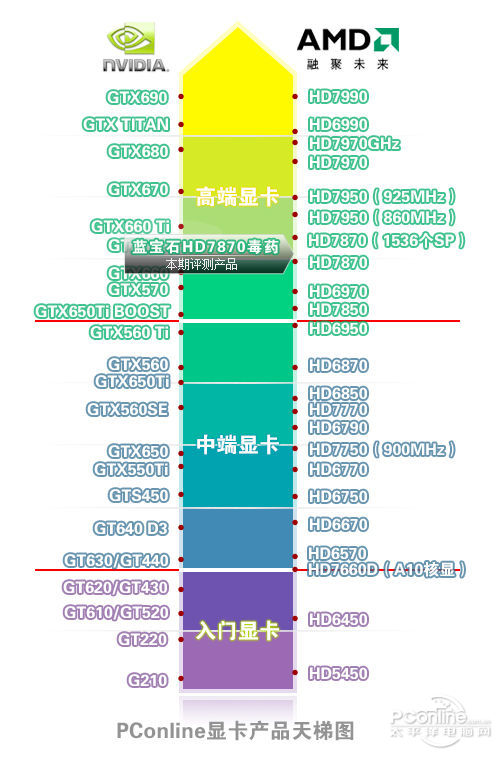

蓝宝石HD7870毒药在天梯图的位置

　　PConline显卡天梯图说明：蓝宝石HD7870毒药一键超频后核心公版稍高100MHz，性能比公版强，所以在天梯图中如上图的位置。

蓝宝石 HD7870 2G GDDR5 Toxic图片评测论坛报价网购实价

　　通过以上测试，蓝宝石HD7870毒药的表现非常不错的，得益于全覆盖式大风机双风扇四热管散热器，它的满载温度表现身份出色。做工用料上保持毒药系列的精湛做工，尽管核心可以一键超频至1100MHz，按照其供电配置频率再往上截应该不成问题。美中不足的是满载噪音有点大。感兴趣的朋友不妨关注一下。

　　不过最近AMD推出Tahiti版的HD7870，性能比HD7870要强10%，而售价不高，因此可以猜测到标准版HD7870应该会做出相应的价格调整。
