金属散热+PCB加固条!铭鑫GTX650Ti评测

　　最近显卡市场可谓波澜不惊，虽然TITAN横空出世，但对主流市场影响不大。GTX650/GTX650Ti，HD7750/HD7770这四款主流级别显卡仍然是厂商重点推广的产品。今天测评师就受到来自铭鑫的GTX650Ti辉煌版，它采用全金属散热器和PCB加固条，散热性能卓越，而且默认核心频率还比较高。下面就来看看它的具体表现。

　　GTX650Ti定位于主流级别，性能位居主流显卡之最，目前价钱已经有做到899元的价位。就算，GTX650Ti Boost的出现，也不会动摇到GTX650Ti的地位。

铭鑫GTX650Ti辉煌版概览：

铭鑫 视界风GTX650Ti-1GBD5 辉煌版  图片  评测  论坛  报价  网购实价

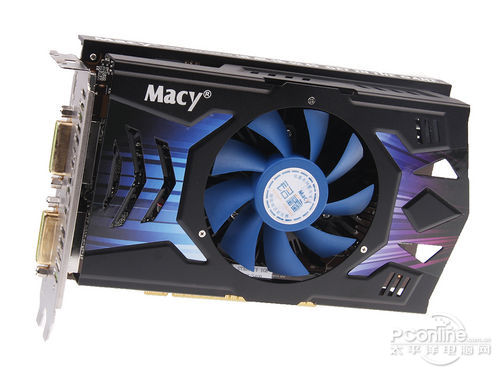

显卡正面：PCB较短，显得紧凑

显卡使用褐色PCB，背部元器件比较密集

　　铭鑫GTX650Ti辉煌版和GTX650、GT640外形一脉相承，都是紧凑风格，金属风扇罩配以蓝色静音风扇，整体风格偏向沉稳。

显卡金属加固条

　　沿袭了以往的传统，铭鑫全系列显卡都配以金属加固条，金属加固条做工比较细腻，视觉效果不错，布局在这里，除了可以起到美观的作用，还可以固定PCB不宜变形，当然这里PCB较短，散热风扇重量不大，加固的作用不明显。

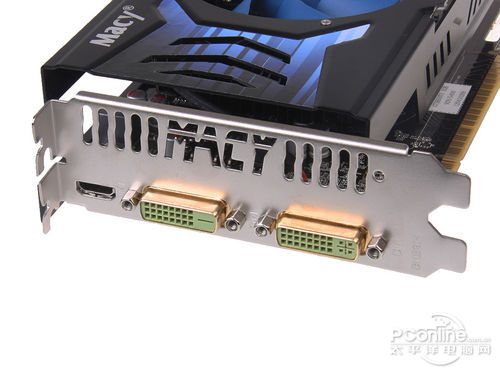

显示输出：HDMI+双DVI

　　铭鑫GTX650Ti辉煌版提供HDMI+双DVI接口，基本满足输出需求，双DVI接口还做了镀金处理。不过作为主流显卡，配备VGA接口是比较合适的。

铭鑫GTX650Ti辉煌版参数一览：

　　从规格上看，铭鑫GTX650Ti辉煌版核心频率比公版稍高。可以推断实际性能应该比公版稍强，我们还是就内部了解一下这两款产品，尤其看看这款产品的散热有什么特色吧。

[page]

铭鑫GTX650Ti辉煌版散热与拆解赏析

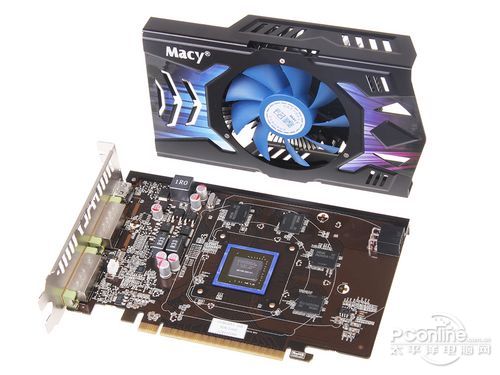

显卡拆解，简单由风扇和PCB组成

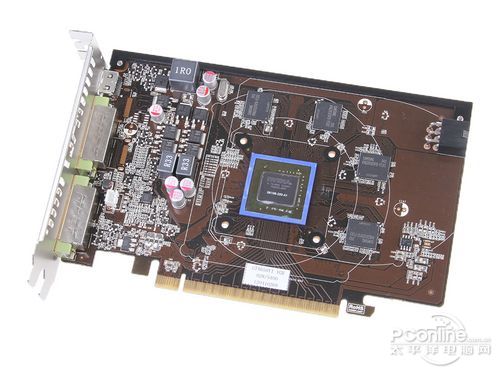

显卡PCB，跟公版相似

　　拆解显卡后，可以看到显卡PCB比较紧凑，元件集中在前端电路，PCB的做工与公版GTX650Ti相似。

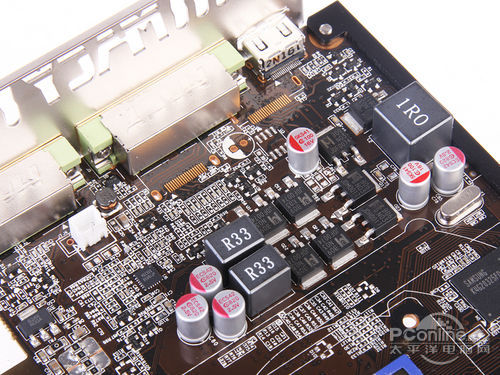

前端电路

　　观察前端电路，显示输出都做了金属屏蔽。显卡采用2+1相供电，采用主流三爪MOS管和富士通电容，配以高导热铁素体电感，整体做工用料还不错。

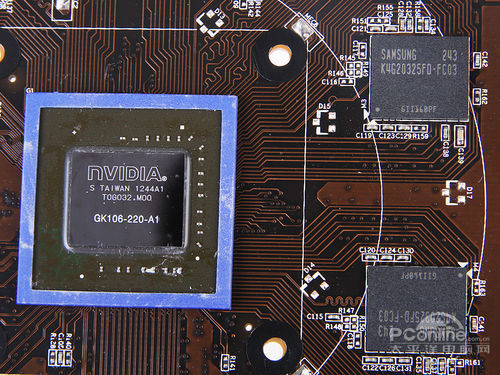

GK106-220-A1核心，三星显存

　　铭鑫GTX650Ti辉煌版搭载开普勒GK106显示核心构架核心，基于28nm工艺制程，拥有768个流处理器，核心频率为941MHz，比公版稍高。显存采用三星GDDR5显存，默认频率5400MHz，和公版一致。

铭鑫GTX650Ti辉煌版散热装备

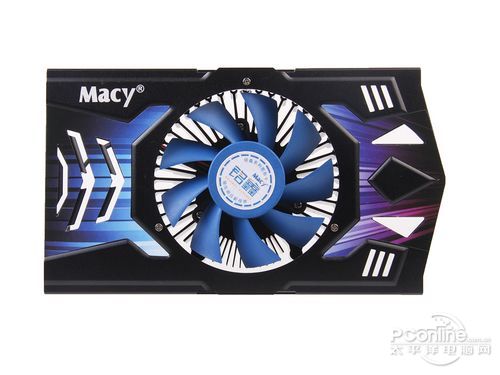

全金属散热器，铝制片覆盖GPU

　　铭鑫GTX650Ti辉煌版配备全金属散热器，不但采用高密度铝制散热鳍片，散热器外壳也使用金属材料，可靠耐用。而且散热风扇支持转速调整，达到低噪高效的效果。下面我们看看显卡在性能上的表现。

[page]

测试平台介绍及测试方法说明

　　测试平台软硬件配置如上。铭鑫GTX650Ti辉煌版频率比公版稍高，性能上为主流级别，因此选择同样是主流级别的AMD HD7750和AMD HD7770作竞品。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

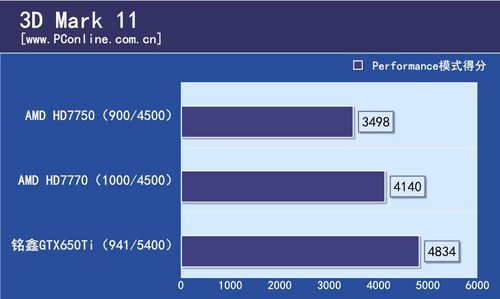

3DMark 11测试成绩

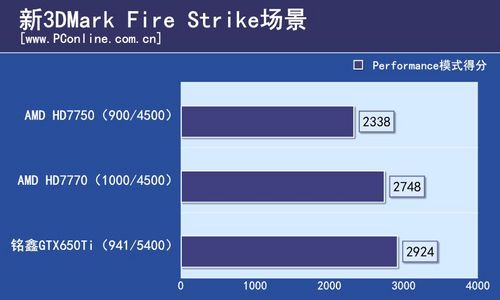

新3DMark测试成绩对比

　　测试小结：在3D基准性能测试中，可以看到铭鑫GTX650Ti辉煌版无论是新3DMark，还是3DMark11跑分一路领先，这点可以说是意料之内，接下来看看下面的游戏评测。

-----------------------------------------------------------------------------

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Performance
《3DMark 11 V1.02》	Performance

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

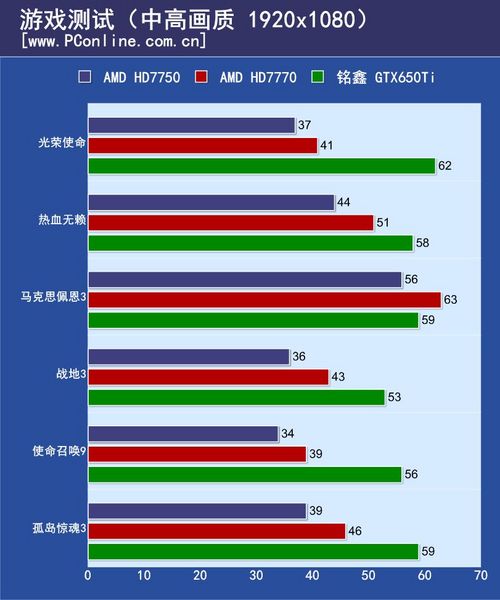

　　从测试结果可以看到，镭铭鑫GTX650Ti辉煌版在全高清分辨率、中档画质下游戏帧数稳定在50帧以上，一路领先于其他两卡，而且大部分游戏跑分都在60帧左右，游戏体验感非常好。

　　经过对比上诉所测试的6个游戏，铭鑫GTX650Ti辉煌版与其他两卡差距较大，最大能领先25帧，GTX650Ti做为主流级别之最当之无愧。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	正常贴图，开启后期处理，关闭物理加速，关闭阴影，1920x1080 Off MSAA	自带Benchmark
《热血无赖》	普通画质，开启DX11高分辨率素材，高抗锯齿，1920x1080	自带Benchmark
《马克思佩恩3》	Normal画质，1920x1080FXAA/MSAA 为OFF	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《战地3》	High画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛惊魂3》	中画质+DX11，1920x1080	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

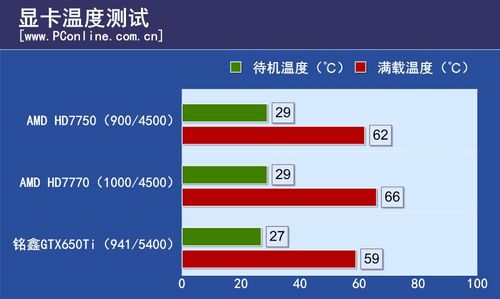

测试成绩对比（温度）

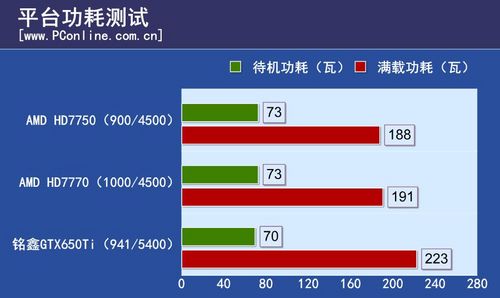

测试成绩对比（平台功耗）

　　功耗以及温度的对比中，铭鑫GTX650Ti辉煌版的满载温度让人满意，得益于全金属制造的散热器，满载温度仅仅只有59度，而功耗则比其他显卡稍高一点。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

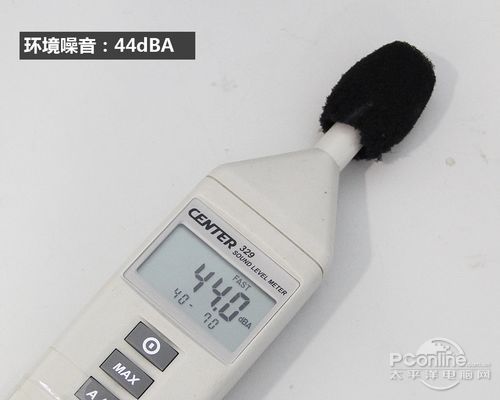

环境噪音

　　在噪音测试中，我们将铭鑫GTX650Ti辉煌版显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

测试成绩：55分贝

　　显卡满载噪声控制比较好，满载测试有55分贝，比较安静，放到机箱里面效果会更好。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	室温24摄氏度，烤机5分钟，记录平台功耗与温度，
噪音计	环境噪音：44分贝

[page]

PConline评测室总结：

本次测试天梯指引位置如下：

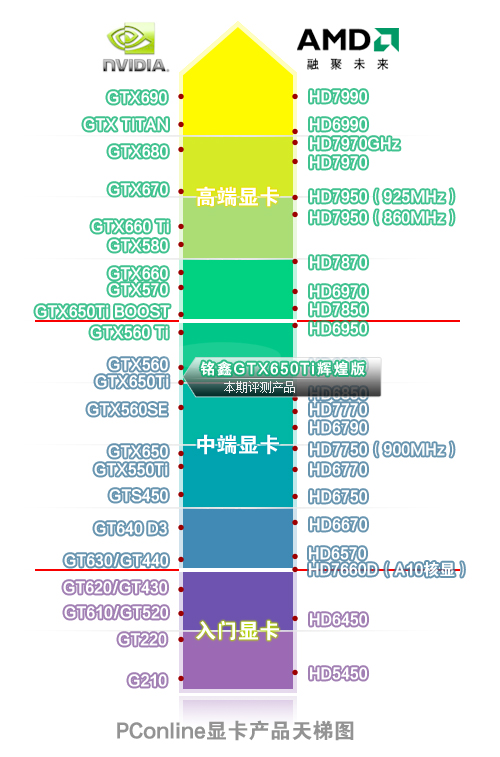

铭鑫GTX650Ti辉煌版在天梯图的位置

　　PConline显卡天梯图说明：铭鑫GTX650Ti辉煌版比公版稍高，性能比公版强，所以在天梯图中如上图的位置。

铭鑫 视界风GTX650Ti-1GBD5 辉煌版 图片 评测 论坛 报价 网购实价

　　通过以上测试，铭鑫GTX650Ti辉煌版的表现还是不错的，得益于全金属散热器，它的满载温度、噪声表现十分强悍，PCB加固条不仅美观，在一定程度上也起帮助了PCB的稳固。另外全金属屏蔽的镀金接口在主流级显卡还是比较少见的，美中不足的是核心默认频率设置得太低，按照铭鑫GTX650Ti辉煌版的做工用料一起散热性能，核心频率完全可以设置到1G以上，不过这样的做法也有可能是厂商预留给玩家的超频空间。

　　GTX650Ti可以说是主流级别之最。目前还没有明确的对手，在HD7790出来之前，GTX650Ti还能得瑟一番，有兴趣的朋友不妨关注一下。
