打造全新“风”！铭瑄超公版GTX680评测

　　风无处不在，却又无处寻找，无形的风，永恒地存在世界上，它不知疲倦，永不停留，仿佛为了某个信念而在不停地追寻，对于风的这份执着，让人痴迷。风的特点融入DIY，正如铭瑄风系列的理念——永不止步！对显卡不断追求更高的性能、追求更全的规格、追求更漂亮的外观、追求更豪华的用料一样，以高端DIY用户对产品的无限追求作为出发点而深入研发，最终铸造了铭瑄“风”系列的诞生。本次介绍的是铭瑄GTX680 JetStream。

铭瑄GTX680 JetStream简介：

铭瑄 GTX680 JetStream  图片  评测  论坛  报价  网购实价

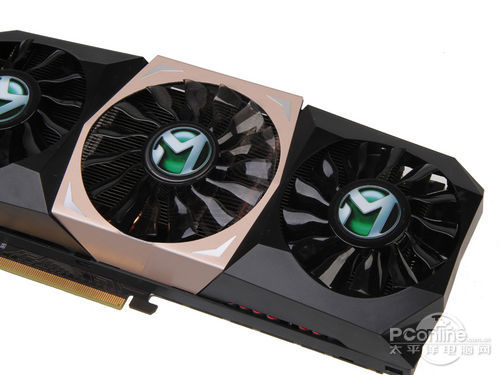

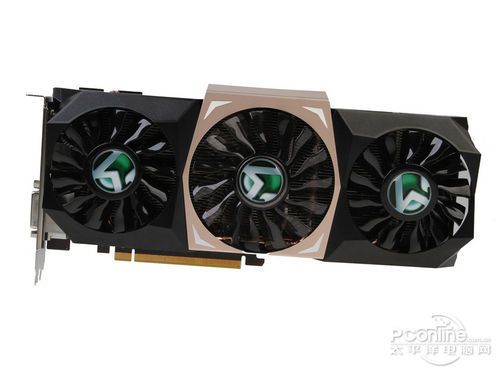

　　铭瑄GTX680 JetStream采用高端卡常用的三风扇散热设计，以黑色为主调，给人不一样的感觉。并采用X3智能风扇系统，搭载三风扇的设计，以8*9*8cm风扇的规格排列，并采用涡轮增压扇叶，特殊造型的扇叶还能减少风扇转动时的切风声，噪音表现比普通风扇更优异。

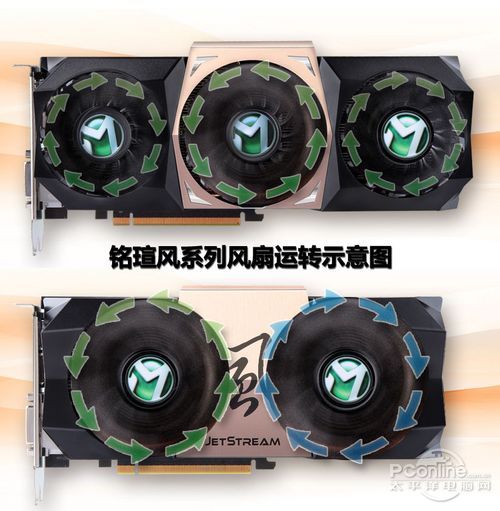

　　铭瑄GTX680 JetStream采用X3智能风扇系统，搭载三风扇的设计，以8*9*8cm风扇的规格排列，每个相邻的风扇在不同的方向旋转，以减少空气的阻力，形成合理的散热风道，有效地提高整体散热性能，并且减少风扇噪音。同时散热器风扇均能覆盖整块显卡消灭散热盲区。

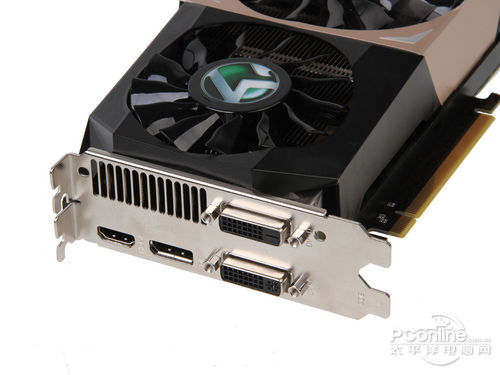

输出接口，双DVI+DP+HDMI


双SLI接口，6+8pin供电

　　两个DVI接口，一个HDMI接口，一个displayport接口，最多三屏的扩展。另外，可以明显卡到显卡8mm的散热器热管在散热器上方裸露出来。

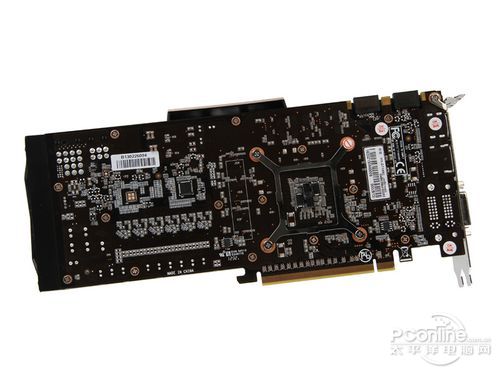

　　铭瑄GTX680 JetStream背面可以看出电子元件布局明显异于公版，元器件更充足，贴片更扎实。

铭瑄GTX680 JetStream参数规格说明

　　从显卡参数看，铭瑄这款显卡拥有比公版更强的性能，核心频率和显存频率明显比公版高不少。一般情况下，旗舰级的产品，频率比公版更高，那么用料和做工都可以称得上豪华级，铭瑄这款又会让我们见识到怎样的产品？我们马上看产品的拆解。

[page]

铭瑄GTX680JetStream拆解赏析

　　铭瑄GTX680 JetStream虽然没有堆料，但是用料也是规规矩矩，布局明显异于公版设计，主要元件均布集中在后端电路，而主打散热的用料也是挺充足的。

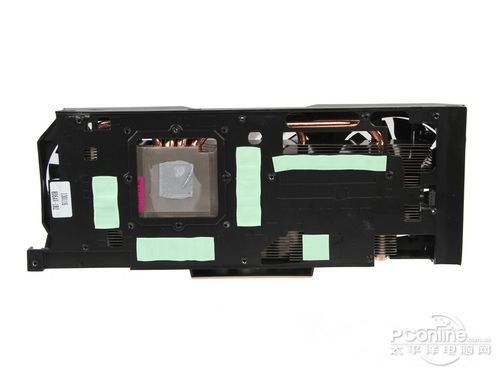

显卡散热器

　　有别于传统散热器采用的6mm热管，铭瑄风系列为了更迅速地让显卡热量传递到散热器鳍片上，精挑纯铜打造的8mm烧结式纯铜热管，铭瑄GTX680 JetStream采用多达4根热管，再配合了高成本的焊接工艺与散热鳍片紧密结合，导热效率要比普通穿fin工艺热管更快更好，进而利用大尺寸风扇提供的充足风量，迅速散走热量。

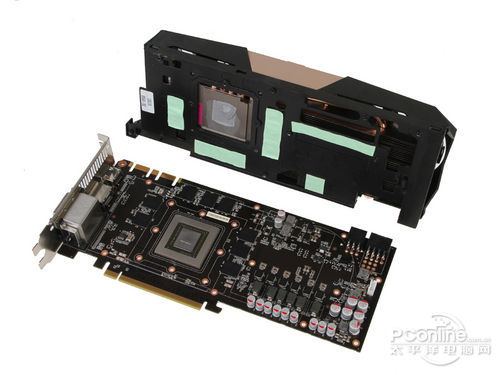

　　卸下显卡散热器，看到PCB全貌。显卡PCB和公版略有不同，对比公版GTX680，元件排布更合理一些，为比公版更高的频率奠定基础。

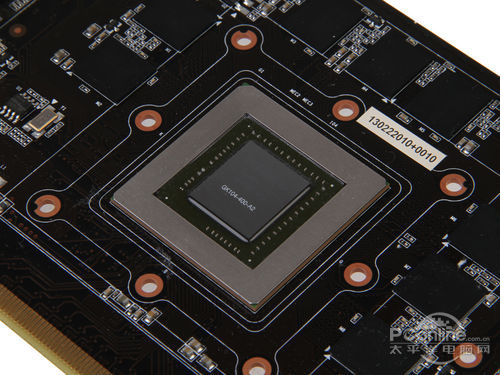

显示核心

　　铭瑄GTX680 JetStream采用的第一代开普勒最高级的GK104-400-A2芯片，全新架构使得其拥有多达1536个流处理，是上一代GTX580的3倍！而铭瑄GTX680 JetStream的核心频率设定在1084，超出GTX680公版6%。显存方面采用海力士GDDR5，默认频率6300，超出公版5%。不过按照铭瑄GTX680 JetStream的超公版供电配置，显卡还留有有一定的超频幅度给玩家。

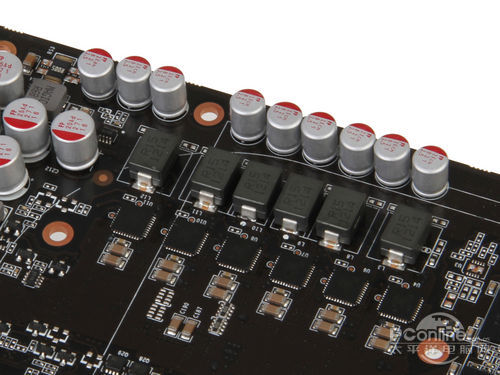

供电元件集中在显卡后端

　　后端供电，比公版作了优化，采用6+2相全数字超公版供电配置，整卡采用全封闭铁素体电感，以及FP全固态电容，为显卡提供强大的超频动力。Drmos是铭瑄风系列上的标配，功率密度是分离MOSFET的3倍，有别于传统的Mosfet/DrMOS通过集成整合，将MOS管和驱动IC整合在一起。这样做不仅能够增加转换效率、减少电磁干扰，同时还能够有效降低MOS管的发热量，提供更高的电流和有效地减少热量的产生，符合铭瑄冠以“一切为了稳定”的宗旨。

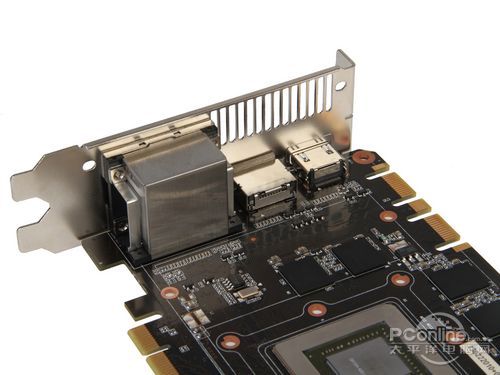

　　前端供电，输出接口的信号有做屏蔽。做工暂时看到这里，下面我们看显卡性能方面的跑分。

[page]

测试平台说明：

　　测试平台软硬件配置如上。显卡方面，考虑到铭瑄这款GTX680 JetStream定位高端市场，因此我们在测试中，对比GTX680公版以及对手AMD HD7970GE。主要是看铭瑄这款显卡相对公版GTX680有多大的性能提升，同时相比较对手AMD HD7970GE。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

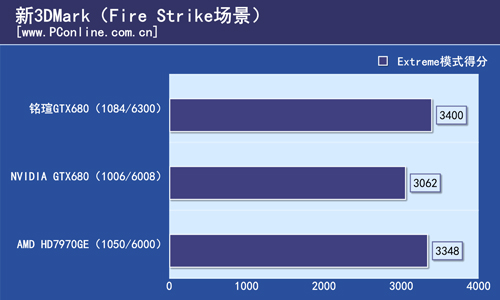

新3DMark测试成绩

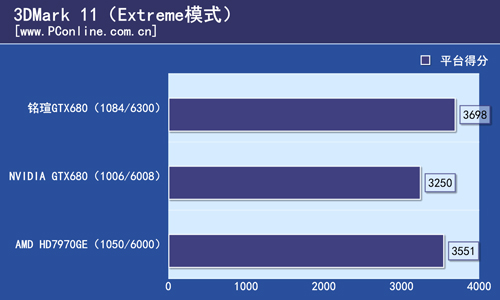

3DMark 11测试成绩对比

　　测试小结：在3D基准性能测试中，无论是3DMark11还是新3DMark，铭瑄GTX680JetStream跑分一路领先，相对GTX680公版的优势更大，下面看看实际游戏表现。

-----------------------------------------------------------------------------

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Performance
《3DMark 11 V1.02》	Performance

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

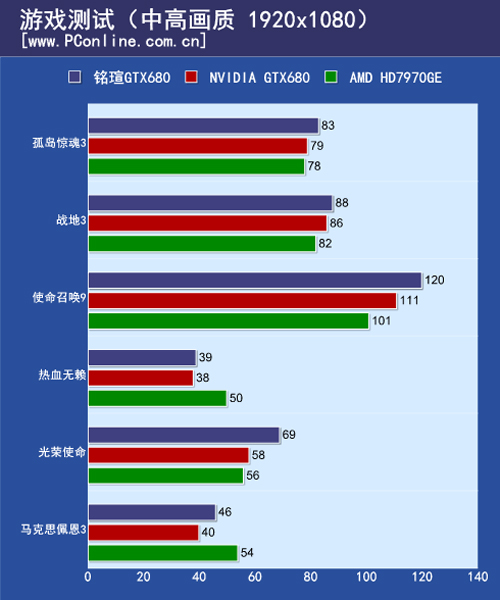

　　我们运行了六款游戏，在画质设置最高，分辨率为1920x1080环境下，铭瑄GTX680JetStream的性能基本上一路领先（除了AMD优势项目），表现出的游戏性能相当不错，在最高画纸上都可以相当流畅的运行。

　　经过对比上诉所测试的6个游戏，铭瑄GTX680JetStream凭借高频率比公版显卡领先幅度达到9%，而领先AMD HD7970GE则有3%，可见高频版的GTX680游戏性能相当不错。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	高贴图，开启后期处理，关闭物理加速，1920x1080 4xMSAA	自带Benchmark
《热血无赖》	最高画质， 高抗锯齿，1920x1080	自带Benchmark
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《马克思佩恩3》	Very High画质，1920x1080，16x FXAA，4xMSAA	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《战地3》	Ultra画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机2》	ULTRA画质+DX11，1920x1080，4AA	使用Fraps，"Out of the Ashes”关卡开始

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

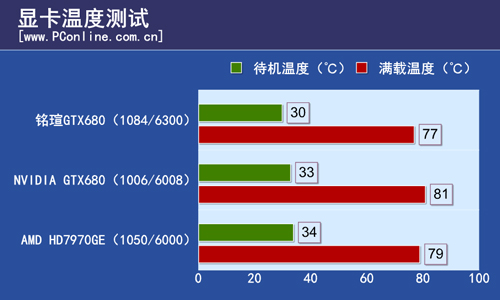

测试成绩对比（温度）

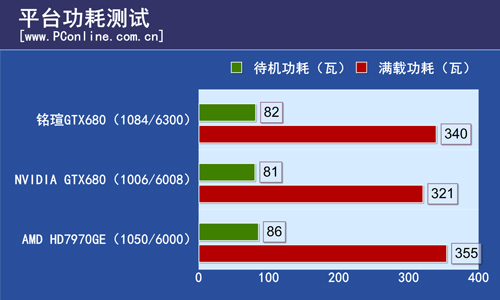

测试成绩对比（平台功耗）

　　理论上，相同工艺，性能越强的显卡功耗越高。从游戏评测可以看到，铭瑄GTX680JetStream的性能无疑是最强的，但功耗却不是最高，同样是28nm的制程，开普勒的功耗明显偏低，而且在领先GTX680公版9%的情况下，功耗只多出6%，性能/功耗比相当的高。得益于三风扇四热管散热器，满载温度也只有77度。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

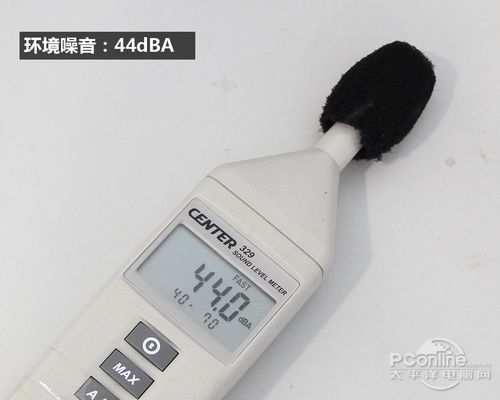

环境噪音

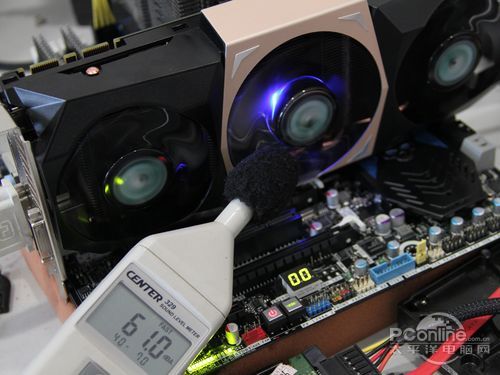

　　在噪音测试中，我们将铭瑄GTX680 JetStream显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

测试成绩：61分贝

　　显卡的噪音控制效果还可以，毕竟不能和中端/主流显卡相比较，作为旗舰显卡满载噪声仅61分贝，放到机箱里面会好点。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min
噪音计	环境噪音：44分贝

[page]

PConline评测室总结：

铭瑄GTX680 JetStream天梯指引位置如下：

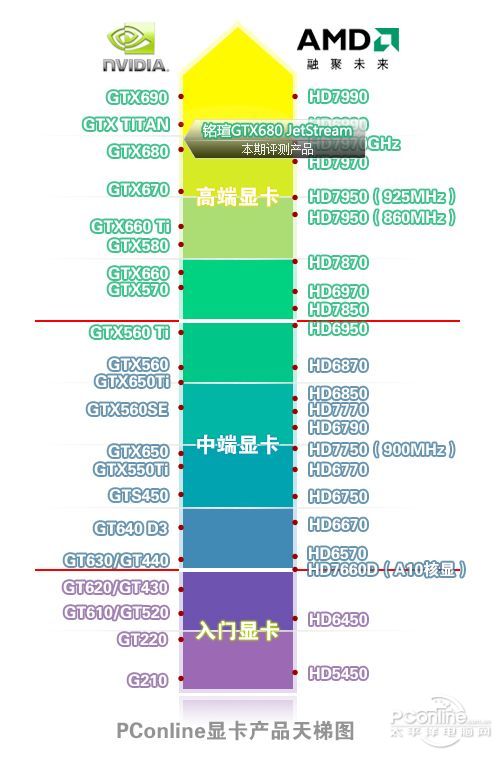

铭瑄GTX680JetStream在天梯图的位置

　　PConline显卡天梯图说明：铭瑄GTX680 JetStream频率比公版高，所测试性能也明显领先公版和HD7970GE，因此在天梯图中如上图的位置。

铭瑄 GTX680 JetStream 图片 评测 论坛 报价 网购实价

　　JetStream作为铭瑄显卡的一个新的系列，集合铭瑄资深工程师的研发心血而精心打造，具备更奢华的用料、更高效的散热设计及更强的游戏性能。铭瑄这款显卡并没有让我们失望，凭借高默认频率，它的游戏性能十分优秀，不但领先公版GTX680 10%，还超越对手AMD HD7970GE 3%。另外，得益于JetStream采用X3智能风扇系统， 铭瑄GTX680 JetStream不但外观靓丽，实际散热也效果也还不错，铭瑄显卡也得以一个新的形象展现在玩家面前。

　　虽然GTX TITAN横空出世在高端显卡里掀起一顿波澜，但话说回来售价太高注定只是富N代的玩物。虽然GTX680也是高级货，但总比GTX TITAN离我们的距离近。目前铭瑄GTX680 JetStream还没有报价，若售价能在3k左右就非常合适了。
