悍甲蜥升级双风扇！镭风HD7770悍甲蜥评测

　　先前我们曾测试过镭风HD7750/HD7770毒蜥板，它们做工精良且配备热管散热器，还有一体化散热背板，真是武装到牙齿，令笔者印象非常深刻。

　　现在，我们又收到镭风一款HD7770悍甲蜥，核心虽然和先前的一样，但是用料和做工上又所不同，这款HD7770悍甲蜥也从毒蜥的单风扇升级为双风扇。下面就来看看他们的具体表现。

　　HD7770定位于主流级别，为AMD在占领中低端市场的重要棋子，目前价钱已经降到799-899元这个价格范围，价钱已经相对合理。

镭风HD7770悍甲蜥概览：

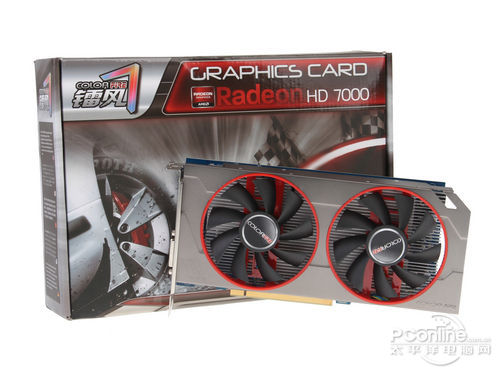

镭风HD7770悍甲蜥，外观包装都与毒蜥版相似

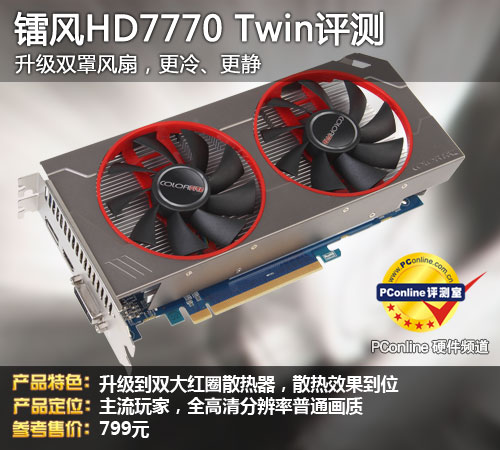

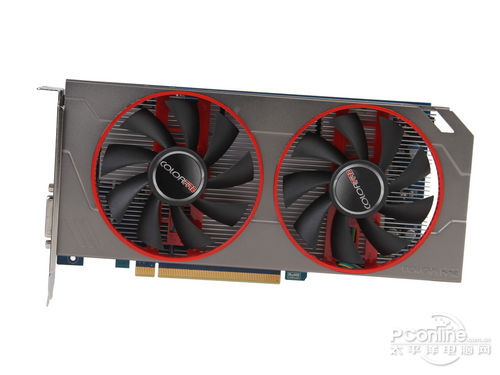

显卡正面，红圈双风扇

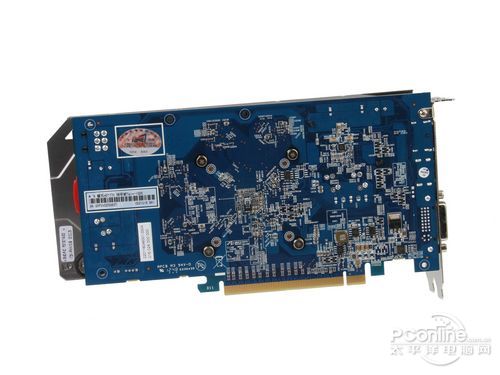

显卡使用蓝色PCB，元器件丰满

　　镭风HD7770悍甲蜥与毒蜥版外表的确大区别就是采用了双风扇，可以看到在风扇背后密集的散热鳍片，让人放心。而背面则可以看出是蓝色PCB，与毒蜥版的黑色PCB背板影成鲜明对比。

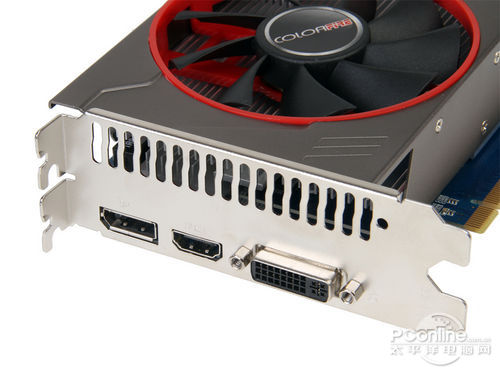

显示输出：Displayport+HDMI+DVI

　　镭风HD7770悍甲蜥提供Displayport+HDMI+DVI三接口，能满足日益整张的高清需求。另外我们看到这款显卡使用6pin的独立供电口，和没有交火接口的。

镭风HD7770悍甲蜥参数一览：

　　从规格上看，镭风HD7770悍甲蜥不算明显，频率维持公版的默认值。由此可见这款产品的性能表现，应该没有什么过于突出的地方，我们还是就内部了解一下这两款产品，尤其看看这款产品的散热有什么特色吧。

[page]

镭风HD7770悍甲蜥散热与拆解赏析

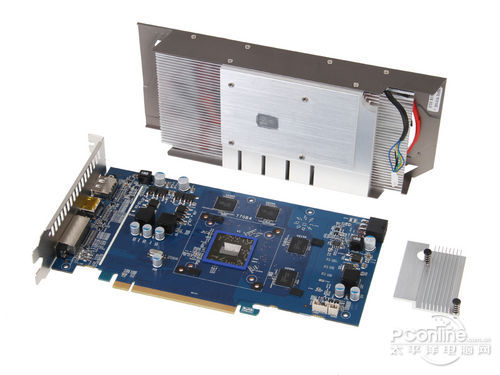

镭风HD7770悍甲蜥拆解，三大部分

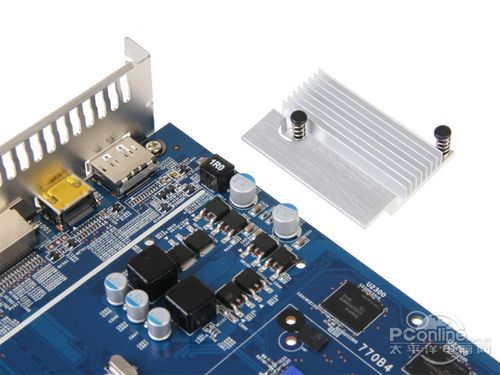

　　拆解显卡后，让笔者有小惊喜，前端电路MOS管处附有一个铝制散热片，卸下后可以看到覆盖着6个MOS管，为供电元器件提供散热的显卡并不多，可见这款产品还是比较贴心的。

　　观察前端电路，我们可以看到镭风显卡特有的输出接口屏蔽线，镭风的显卡都很注重高清信号的处理。

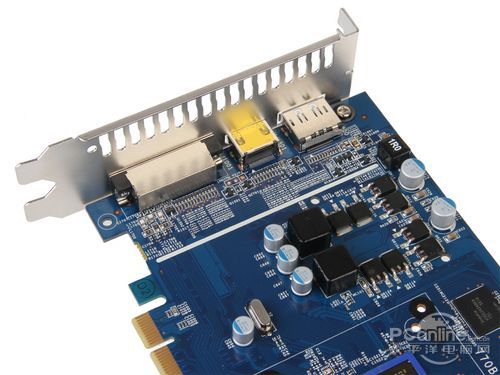

前段电路

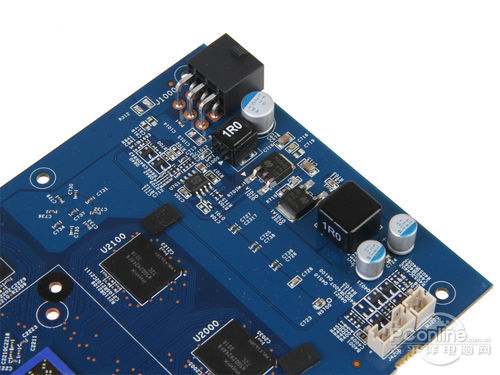

后端电路

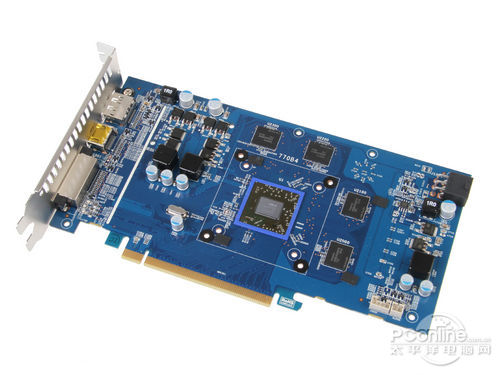

　　PCB方面，做工用料上并无意外，显卡采用2+1相供电，普通封闭电感，主流三爪MOS管和日本化工电容，而显存供电则放置在后端。从配置和做工上看，相对镭风HD7770毒蜥版虽然有所精简，但也够用。


Cape Verde XT核心，海力士显存

　　HD7770悍甲蜥搭载Cape Verde XT显示核心构架核心，基于28nm工艺制程。核心拥有512个流处理器，核心频率为1000MHz。采用海力士GDDR5显存，默认频率4500MHz。

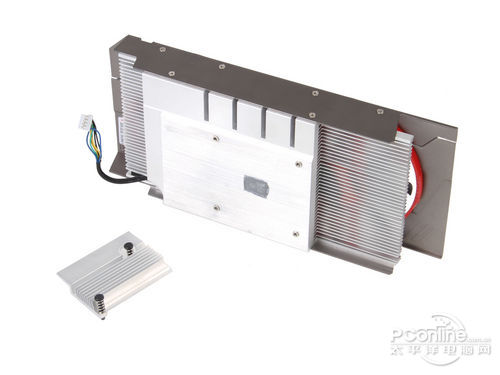

镭风HD7770悍甲蜥散热装备


散热鳍片用料到位

　　为了给大尺寸散热片提供良好全面的散热风流，镭风在悍甲蜥上启用了两组大扇叶静音散热风扇，双风扇不仅风量更大，而且能够以更低的噪音和转速来进行运转，在温度表现和噪音之间达成更好的平衡。

　　显卡外观和拆解就看到这里，下面我们看看显卡在性能上的表现。

[page]

测试平台介绍及测试方法说明

 　　测试平台软硬件配置如上。镭风HD7770悍甲蜥用公版频率，性能上为主流级别，因此选择同样是主流级别的AMD HD7750和NVIDIA GTX650作竞品。

3DMark理论性能测试

　　3D理论测试部分，我们选取了新3DMark和3DMark 11进行测试。

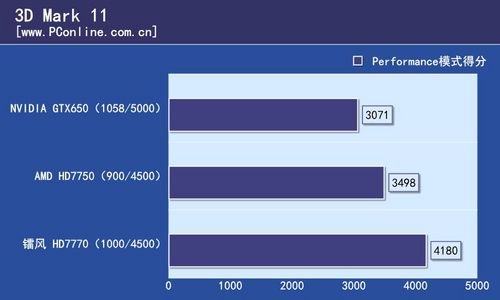

3DMark 11测试成绩

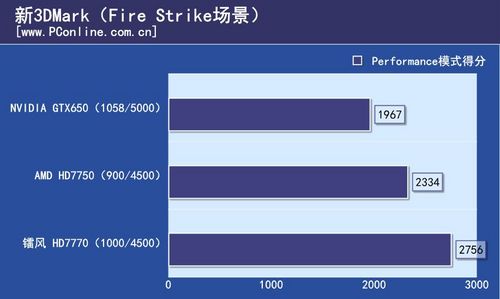

新3DMark测试成绩对比

　　测试小结：在3D基准性能测试中，可以看到镭风HD7770悍甲蜥无论是新3DMark，还是3DMark11跑分一路领先，这点可以说是意料之内。接下来看看下面的游戏评测。

-----------------------------------------------------------------------------

扩展阅读：3D理论测试设置

3D理论测试软件 设置
软件	设置
《新3DMark》	Performance
《3DMark 11 V1.02》	Performance

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

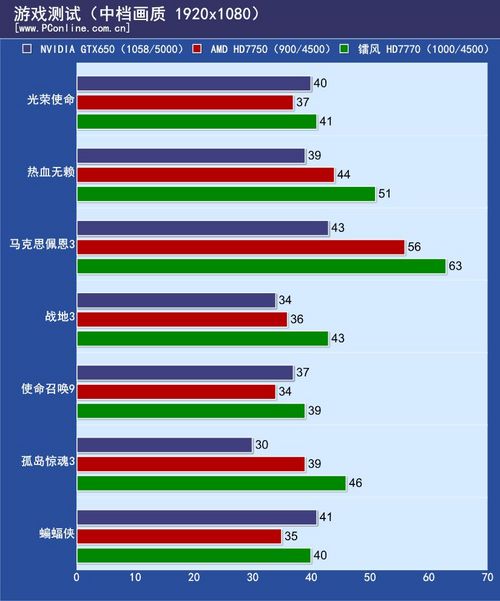

　　从测试结果可以看到，镭风HD7770悍甲蜥在全高清分辨率、中档画质下游戏帧数稳定在40~60帧，一路领先于其他两卡，在中档画质下流畅运行主流大型3D游戏无压力。

　　经过对比上诉所测试的6个游戏，镭风HD7770悍甲蜥与其他两卡差距较大，最大能领先20帧，这不仅在于HD7770在主流级别显卡中强悍的架构，AMD给力的驱动也是关键。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	正常贴图，开启后期处理，关闭物理加速，关闭阴影，1920x1080 Off MSAA	自带Benchmark
《热血无赖》	普通画质，开启DX11高分辨率素材，高抗锯齿，1920x1080	自带Benchmark
《马克思佩恩3》	Normal画质，1920x1080FXAA/MSAA 为OFF	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《使命召唤9》	全高画质，4xMSAA，1920x1080	使用Fraps，“精英联盟”关卡开始至直升机坠地
《战地3》	High画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛惊魂3》	中画质+DX11，1920x1080	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地
《蝙蝠侠：阿甘之城》	开启DX11，最高画质，4AA，1920x1080	自带Benchmark进行测试

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

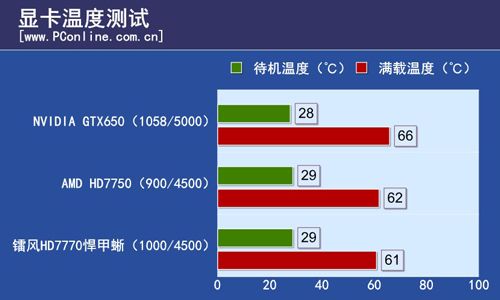

测试成绩对比（温度）

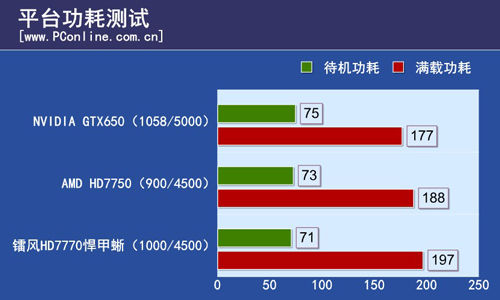

测试成绩对比（平台功耗）

　　功耗以及温度的对比中，镭风HD7770悍甲蜥满载温度让人满意，满载温度仅仅只有61度，而功耗则比其他显卡稍高一点。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

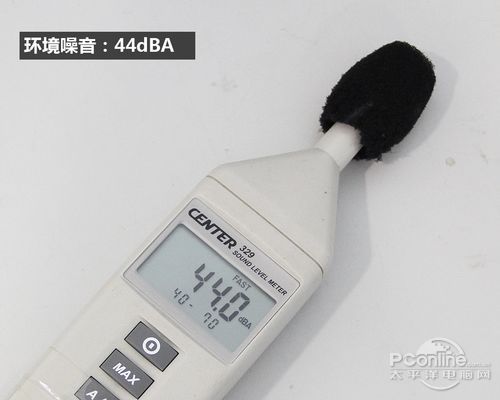

环境噪音

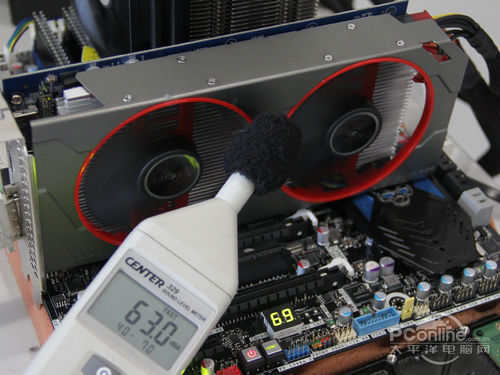

　　在噪音测试中，我们将镭风HD7770悍甲蜥显卡运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。

测试成绩：63分贝

　　显卡满载噪声控制中规中矩，所测试有63分贝，放到机箱里面效果不会太明显。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

3D理论测试软件 设置
测试项目	设置
Furmark	室温24摄氏度，烤机5分钟，记录平台功耗与温度，
噪音计	环境噪音：44分贝

[page]

PConline评测室总结：

本次测试天梯指引位置如下：

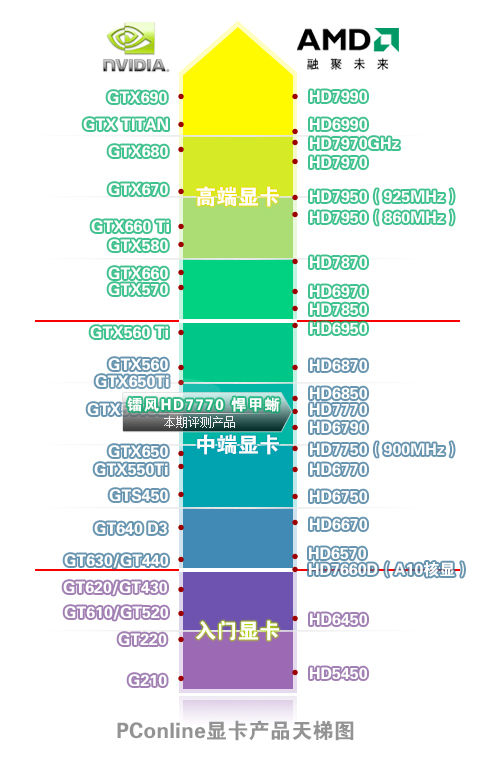

镭风HD7770悍甲蜥在天梯图的位置

　　PConline显卡天梯图说明：镭风HD7770悍甲蜥频率与公版一致，性能与公版HD7770也不会有明显区别，所以在天梯图中如上图的位置。

　　通过一连串的测试，镭风HD7770悍甲蜥表现还是不错的，散热器做了全面的升级，散热片经过特殊的处理，充分让显卡元器件得到散热，能保障到长时间健康运行。虽然用料上精简了些，但得益于28纳米的新工艺，也足够让Cape Verde XT核心稳定，性能表现也中规中矩。

　　HD7770定位于主流级别，目前价钱已经由最初的的千元级别降到799-899元这个价格范围，就如镭风悍甲蜥、毒蜥等性价比十分突出，值得关注。从各大厂商宣传力度来看，HD7750/HD7770此类主流显卡还是未来相当一段时间的重点。
